| Тоо хэмжээ: | |
|---|---|
Шаардлагатай нэрлэсэн тогтмол хүчдэл, тогтмол гүйдэл, тогтмол гүйдлийн хүчийг тодорхойлно. Эдгээр нь трансформаторын хоёрдогч хүчдэл ба гүйдлийн үзүүлэлтүүд, мөн Шулуутгагч хэлхээний тохиргоог тодорхойлдог. Хэт ачааллын хүчин чадал, үүргийн мөчлөгийг анхаарч үзээрэй.
Үндсэн хүчдэл, давтамж (50 Гц эсвэл 60 Гц), фазын тоог зааж өгнө үү. Оролт нь зориулалтын тэжээгч эсвэл дундын автобуснаас байгаа эсэх, хүчдэлийн хэлбэлзэл эсвэл тэнцвэргүй байдал байгаа эсэхийг баталгаажуулна уу.
Шулуутгагч импульсийн дугаарыг сонгоно уу:
6-импульс: Энгийн, хямд өртөгтэй, гармоник агууламж өндөр.
12-импульс: 30° фазын шилжилттэй хоёрдогч ороомог, гармоникийг багасгасан.
24-импульс: Дөрвөн хоёрдогч ороомог, нэмэлт гармоник бууралт, том гүйдлийн ачаалалд тохиромжтой.
Импульсийн тоо нь хоёрдогч ороомгийн тоо, фазын шилжилтийн өнцөг, ороомгийн холболтыг тодорхойлно.
Ороомгийн холболт (жишээ нь, гурвалжин, wye, зигзаг) болон эсэргүүцлийн хувийг сонгоно уу. Эсэргүүцэл нь богино залгааны гүйдэл, зэрэгцээ ажиллагаа, гармоник хуваалцахад нөлөөлдөг. Олон ороомгийн трансформаторын хувьд хоёрдогч ороомгийн хоорондох фазын шилжилтийг зааж өгнө.
Суулгах орчин болон ачааллын профайлын дагуу сонгоно уу:
AN (Байгалийн агаар): Бага, дунд багтаамжтай, дотор, цэвэр орчинд зориулагдсан.
AF (Албадан агаар): Сэнсүүдтэй илүү өндөр хүчин чадалтай, дотор.
ONAN (Oil Natural Air Natural): Тосонд дүрсэн, гадаа эсвэл дотор.
ONAF (Oil Natural Air Forced): Өндөр хүчин чадалтай, сэнстэй тосонд дүрэгдсэн.
OFAF (Oil Forced Air Forced): Маш өндөр хүчин чадалтай, албадан тосны эргэлттэй.
Усан хөргөлттэй: Маш өндөр эрчим хүчний нягтрал эсвэл хязгаарлагдмал орон зайд зориулагдсан.
Тусгаарлалтын анги (жишээ нь, F анги, H анги) болон зөвшөөрөгдөх температурын өсөлтийг зааж өгнө. Температурын өндөр өсөлт нь хэмжээ, зардлыг бууруулдаг боловч амьдралд нөлөөлж болно. Орчны температур, өндөр, агааржуулалтыг анхаарч үзээрэй.
Ачаалалгүй үед зөвшөөрөгдөх дээд зэргийн алдагдал ба ачааллын алдагдлыг тодорхойлох. Алдагдал багатай загвар нь өндөр зэрэглэлийн цахиурын ган, оновчтой үндсэн геометр, өндөр дамжуулалттай зэс ороомог ашигладаг. Тодорхой үр ашгийн стандартыг (жишээ нь, IEC 60076-20, GB 20052) хангах шаардлагатай эсэхийг баталгаажуулна уу.
Дотор/гадаа: Хаалт, хөргөлт, хамгаалалтын зэрэгт нөлөөлдөг.
Өндөр: 1000 м-ээс дээш өндөрт буулгах эсвэл тусгай тусгаарлагч шаардлагатай.
Орчны температур: Хүрээлэн буй орчны өндөр нь хүчин чадлыг бууруулдаг; орчны бага зэрэг нь газрын тосны зуурамтгай чанарт нөлөөлдөг.
Чийгшил ба бохирдол: Мөлхөх зай болон зэврэлтээс хамгаалахыг зааж өгнө.
Газар хөдлөлт ба салхины ачаалал: Гадаа суурилуулахын тулд механик дизайныг баталгаажуулна уу.
Холбогдох стандартуудыг зааж өгнө үү: IEC 60076, GB 1094, IEEE C57.12.00 гэх мэт. Тогтмол туршилтууд нь ороомгийн эсэргүүцэл, харьцаа, эсэргүүцэл, ачаалалгүй алдагдал, ачааллын алдагдал, диэлектрик туршилт, температурын өсөлт зэрэг орно. Төрөл бүрийн туршилтууд нь аянгын импульс, богино холболт, гармоник хэмжилтийг багтааж болно.
Тээвэрлэлт, суурилуулалтын зөвшөөрөгдөх хэмжээ, өндөр, жинг баталгаажуулна уу. Газрын тосонд живсэн нэгжийн хувьд газрын тосны хэмжээ, засвар үйлчилгээний хүртээмжийг анхаарч үзээрэй. Хуурай төрлийн хувьд хөргөлтийн зайг анхаарч үзээрэй.
| Параметрийн | нэгж | Ердийн хүрээ / Сонголт |
|---|---|---|
| Маяг | — | Шулуутгагч трансформатор, хуурай эсвэл тосонд дүрдэг |
| Нэрлэсэн DC хүчдэл | V | 50-2000 |
| Нэрлэсэн DC гүйдэл | A | 100-100,000 |
| Тогтмол гүйдлийн нэрлэсэн хүч | кВт | 50-200,000 |
| Шилдэг ач сурталчилгааны | ган ооб | 0.4 - 220 |
| Олон дахилт | Нз | 50/60 |
| Үе шатуудын тоо | — | 3 |
| Шулуутгагч импульсийн тоо | — | 6, 12, 24, эсвэл захиалгат |
| Хоёрдогч ороомог | — | 1-4 ба түүнээс дээш |
| Фазын шилжилт | ° | 0-30 (ороомогуудын хооронд) |
| Ороомгийн материал | — | Зэс / Хөнгөн цагаан |
| Үндсэн материал | — | Тарианы чиглэлтэй цахиур ган |
| Хөргөх арга | — | AN, AF, ONAN, ONAF, OFAF, усан хөргөлттэй |
| Тусгаарлалтын ангилал | — | F / H |
| Температурын өсөлт | K | 60 - 100 (захиалгат) |
| Эсэргүүцэл | % | 4 – 12 (захиалгат) |
| Ачаалалгүй алдагдал | кВт | Загвар, стандартын дагуу |
| Ачааллын алдагдал | кВт | Загвар, стандартын дагуу |
| Үр ашиг | % | ≥ 98 (нэрлэсэн ачаалал дээр) |
| Хамгаалалтын зэрэг | IP | IP00 - IP54 |
| Өндөр | m | ≤ 1000 (стандарт); >1000-аас доошилсон |
| Орчны температур | °C | -25-аас +45 хүртэл (стандарт) |
| Ж төсв | — | IEC 60076, GB 1094, IEEE C57.12.00 |
| Суурилуулах | — | Дотор / Гадна |
Тайлбар: Бүх параметрүүдийг програмын шаардлагад үндэслэн өөрчлөх боломжтой. Захиалга хийхээсээ өмнө дизайны бодит өгөгдлийг баталгаажуулна уу.
Электролиз ба цахилгаан бүрэх Шулуутгагч систем
Хөнгөн цагаан, зэс, цайр хайлуулах
Тогтмол гүйдлийн нуман зуух ба индукцийн халаалт
Төмөр зам, метроны зүтгүүрийн цахилгаан хангамж
цувих тээрэм болон цаасны машинд зориулсан тогтмол гүйдлийн хөтчүүд
Устөрөгчийн үйлдвэрлэл ба цахилгаан химийн процессууд
Өндөр хүчин чадалтай тогтмол гүйдлийн туршилт, судалгааны байгууламж

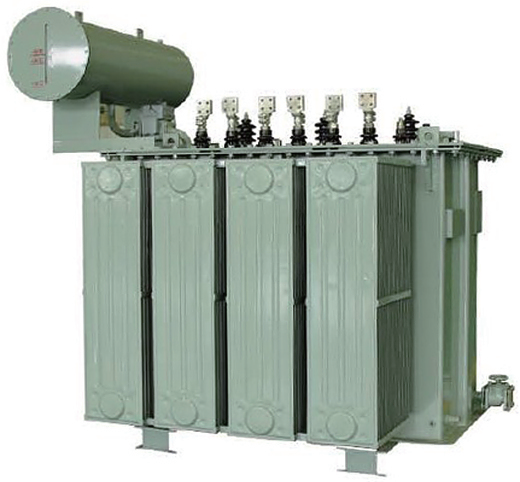

Шигтгүүлэгч трансформатор
Шигтгүүлэгч трансформатор бол тэнэг этгээдүүлуулагчийн техникийн хэрэгсэл юм. Тэгэхээр Шигтгүүлэгч трансформаторыг электро Химийн уусис, ELES TRIC TRIAD, DC Power-ийн дамжуулалт, DC цахилгаан дамжуулах, давтамжийн хөрвүүлэгч, Эдгээр бүх трансформаторууд нь алдагдал багатай, эрчим хүч хэмнэх бүтээгдэхүүн бөгөөд үйлчлүүлэгчийн шаардлагын дагуу тусгай зориулалттай бөгөөд тусгай зориулалттай бөгөөд үйлчлүүлэгчийн шаардлагын дагуу тусгай зориулалттай болно.
1. Орчны температур: Max Temp, + 40 ° C, MIN TEMPE, MIN TEMPE, -30 ° (Хэрвээ энэ нь хязгаараас давсан тохиолдолд дахин боловсруулна)
2. Өндөр: < 1000м (температурын өсөлт, гадаад тусгаарлагч, гадаад тусгаарлагч зай)
3. Харьцангуй чийгшил: < 90% (25 ℃)
4.Гадаад бохирдол анги: 4
