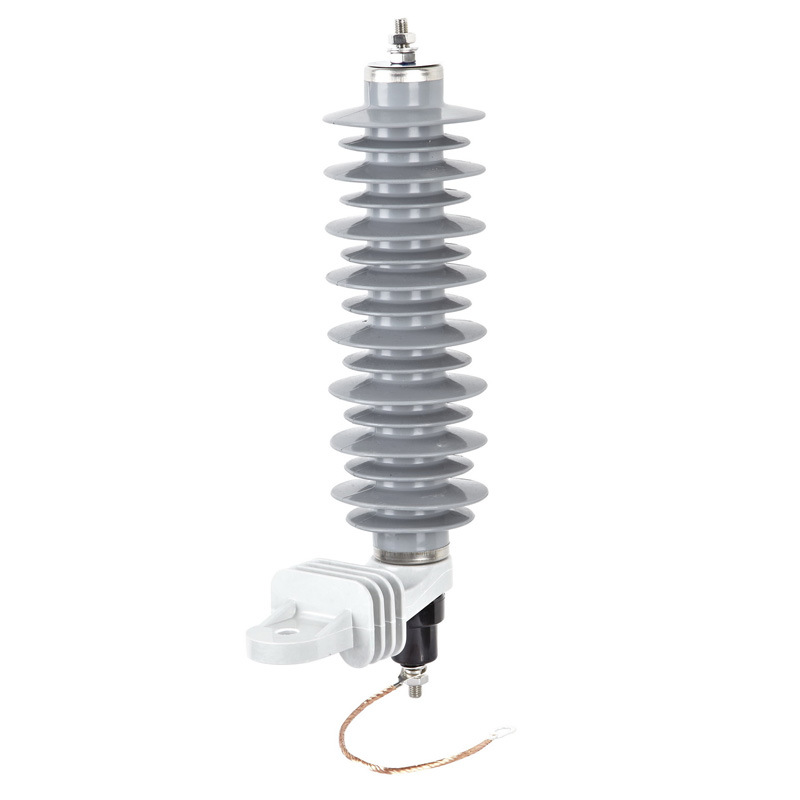

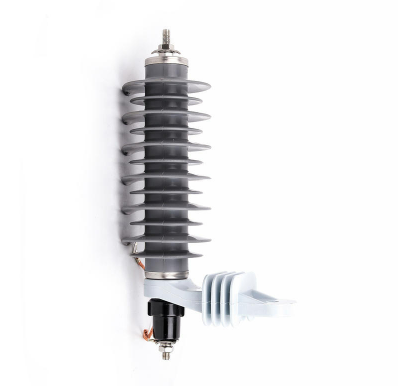

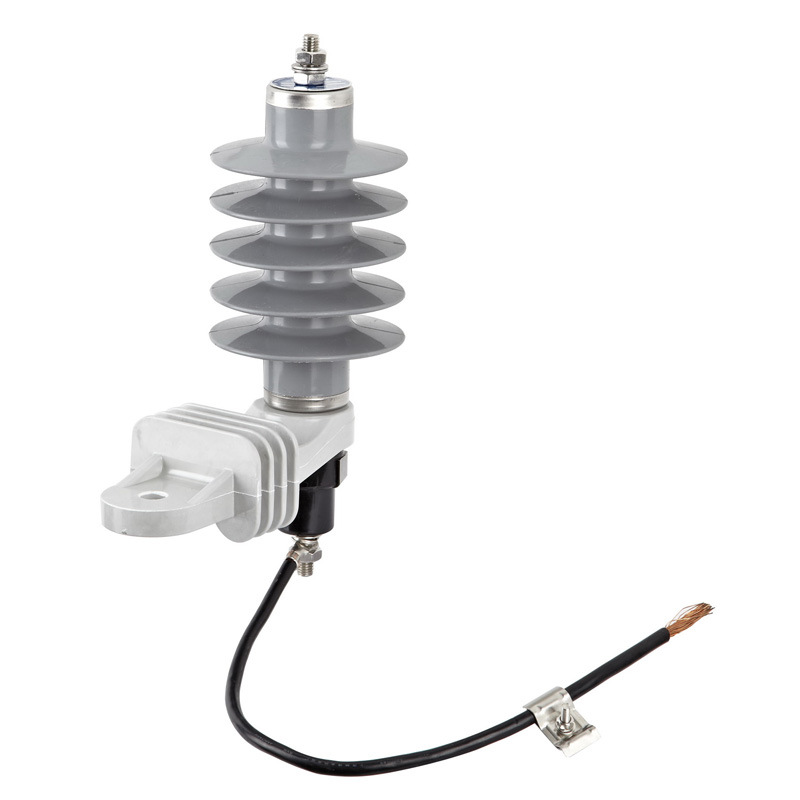

Цайрын оксидын хүчдэлийн хэмжигч нь аянга цахилгаанаас хамгаалах технологийн томоохон дэвшлийг харуулж байна. Тэдний өндөр гүйцэтгэл, найдвартай байдал, засвар үйлчилгээ бага шаардлагууд нь орчин үеийн цахилгааны системд илүү тохиромжтой сонголт болгодог.
Цайрын оксидын (ZnO) шугаман бус вольт-ампер шинж чанарыг ашигласнаар эдгээр хэмжигч нь хэт хүчдэлээс үр дүнтэй, үр дүнтэй хамгаалалтыг бий болгож, цахилгаан сүлжээ болон холбогдсон тоног төхөөрөмжийн аюулгүй байдал, найдвартай байдлыг хангадаг.
| Хүчдэлийн хүрээний | төрөл |
|---|---|
| Шаазан орон сууц | 0,22 кВ – 500 кВ |
| Нийлмэл орон сууц | 0,22 кВ – 220 кВ |
Хүрээлэн буй орчин, цахилгааны дараах нөхцлүүдэд найдвартай ажиллах зориулалттай.
| Параметрийн | утга |
|---|---|
| Орчны агаарын температур | –40°С-аас +40°C (хэт хүйтэн, халуун уур амьсгалтай) |
| Өндөр | Далайн түвшнээс дээш ≤ 2000 м (хүсэлтээр илүү өндөрт авах боломжтой) |
| Системийн давтамж | 48 Гц – 62 Гц (дэлхий даяар 50 Гц ба 60 Гц-ийг хамарна) |
| Тасралтгүй ажиллах хүчдэл (Uc) | Үнэлгээнээс хэтрэхгүй байх ёстой - дулааны алдагдлаас сэргийлнэ |
| Газар хөдлөлтийн нөхцөл | < 8 градус (MSK масштаб) |
| Салхины хамгийн их хурд | 35 м/с (эрэг орчмын болон задгай талбайд тохиромжтой) |
Эдгээр ажлын нөхцөл нь дараахь хатуу ширүүн орчинд найдвартай ажиллагааг хангадаг.
Цөлүүд
Өндөр уулын бүсүүд
Эргийн бүсүүд
Аж үйлдвэрийн бүсүүд
Дараахаас маш сайн хамгаалалт өгдөг.
✅ Аянга цохих (шууд ба шууд бус)
✅ Шилжүүлэгч хүчдэл
✅ Түр зуурын хэт хүчдэл (TOV)
✅ Түр зуурын хэт хүчдэл (гэмтлийг арилгах, конденсаторыг солих)
Ашиг тус:
Аюулгүй, тоног төхөөрөмжид ээлтэй түвшинд хэт хүчдэлийг хавчаарлана
Тусгаарлагчийн эвдрэл, гялалзах, тоног төхөөрөмжийн эвдрэлээс сэргийлнэ
Олон цохилтын нөхцөлд эрчим хүч шингээх өндөр хүчин чадалтай
Цайрын исэл (ZnO) хэмжигч нь уламжлалт цахиурын карбид (SiC) эсвэл цоорхойтой хэмжигчээс хамаагүй бага бөгөөд хөнгөн байдаг.
Давуу талууд:
Хязгаарлагдмал орон зайд (дэд станц, шон дээр суурилуулсан систем) суурилуулахад хялбар байдаг.
Цамхаг ба тулгуур дээрх бүтцийн ачааллыг бууруулсан
Хялбаршуулсан харьцах, хадгалах
Тээвэрлэлтийн зардал, суурилуулах ажил бага
Хүрээлэн буй орчны хүнд нөхцөлд тэсвэртэй байхаар бүтээгдсэн:
Хүнд үйлдвэрийн бохирдол (цементийн үйлдвэр, гангийн үйлдвэр)
Далайн эргийн давс цацах, өндөр чийгшил
Тоос, элс, химийн бохирдол
Орон сууцны онцлог:
Өндөр мөрдөж, элэгдэлд тэсвэртэй
Дээд зэргийн гидрофобик чанар (усны хамгаалалт)
Бохирдлын III ба IV ангиллын орчинд тохиромжтой (IEC 60815)
Цаг хугацааны явцад хамгийн бага цахилгаан ба механик эвдрэл
Өндөр чанартай ZnO варистор блокууд
Герметик битүүмжилсэн дотоод бүтэц (шаазан орон сууц)
Полимер орон сууцны дэвшилтэт материалууд нь хэт ягаан туяа, хөгшрөлтийг тэсвэрлэдэг
Уламжлалт цоорхойтой хэмжигчээс ялгаатай нь ZnO хэмжигч нь оч цоорхойгүй ажилладаг.
Устгадаг:
Очлуурын завсар буруу тохируулагдсан эсвэл бохирдсон
Цаг хугацааны явцад цоорхойн элэгдэл эсвэл бүтэлгүйтэл
Цоорхойн доройтлын улмаас хамгаалалтын хүчдэлийн түвшин нэмэгдсэн
Үр дүн нь: Засвар үйлчилгээний шаардлага бага, найдвартай байдал.
Хэт их хүчдэлийн үзэгдлийг хянах зориулалтын цэнэгийн тоолуур
Нөхцөл байдлын онлайн үнэлгээнд зориулсан алдагдлыг хэмжигч

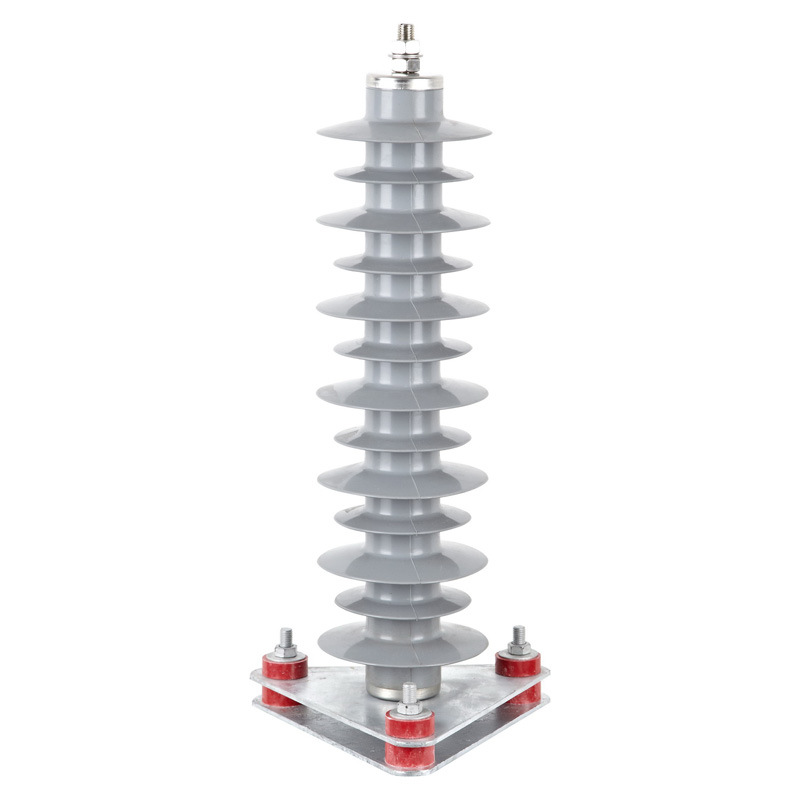

Тусгай бэхэлгээний шаардлага хангасан тусгаарлагч суурь
Орон сууцны янз бүрийн материал: шаазан, силикон резин эсвэл циклоалифатик эпокси
Трансформатор, тусгаарлагч, унтраалга болон бусад шугамын төхөөрөмжийг аянгын үүсэлт, сэлгэн залгах хэт хүчдэлээс хамгаална. Модон тулгуур болон ган цамхагт хоёуланд нь тохиромжтой.
Дэд станцын чухал дэд бүтцийг хамгаална, үүнд:
Эрчим хүчний трансформаторууд
Хэлхээ таслагч
Салгагч
Автобусны
Гүйдэл ба хүчдэлийн трансформатор
Хамгаалах зорилгоор нарны ферм, салхины цахилгаан станцуудад ашигладаг.
Инвертерүүд
Трансформаторууд
Switchage
Хяналт ба холбооны систем
Цахилгааны системийн найдвартай байдлыг хангана:
Үйлдвэр, үйлдвэрүүд
Дата төвүүд
Эмнэлгүүд
Нисэх буудлууд
Худалдааны төв, худалдааны барилгууд
Зүтгүүрийн дэд станцууд, агаарын шугам сүлжээ, дохиоллын төхөөрөмжийг хэт хүчдэлээс хамгаална.
Тоног төхөөрөмжийн найдвартай байдал чухал байдаг хатуу ширүүн, тоос шороо, идэмхий орчинд тохиромжтой.
| Параметрийн | утга |
|---|---|
| Хүчдэлийн үнэлгээ | 0,22 кВ – 500 кВ (шаазан) / 0,22 кВ – 220 кВ (нийлмэл) |
| Орчны температурын хүрээ | -40 хэмээс +40 хэм хүртэл |
| Өндөр | ≤ 2000 м (хүсэлтийн дагуу өндөр) |
| Системийн давтамж | 48-62 Гц |
| Салхины хамгийн их хурд | 35 м/с |
| Газар хөдлөлтийн эсэргүүцэл | <8 градус MSK |
| Орон сууцны материал | Шаазан / Силикон резин / Циклоалифатик эпокси |
✅ Хүчдэлийн хүрээ: 0,22 кВ – 500 кВ (шаазан) / 0,22 кВ – 220 кВ (нийлмэл)
✅ Температурын өргөн хүрээ: –40°С-аас +40°C хүртэл
✅ Засвар үйлчилгээ шаарддаггүй - оч цоорхой байхгүй
✅ Бохирдолд маш сайн тэсвэртэй – бохирдлын III/IV зэрэглэл
✅ Хөнгөн, авсаархан - суулгахад хялбар, тээвэрлэлтийн зардал бага
✅ Эрчим хүч шингээх өндөр хүчин чадал - олон цохилтын нөхцөлд
✅ Нэмэлт хяналт - цэнэгийн тоолуур, алдагдлыг хэмжигч
✅ Олон төрлийн орон сууцны сонголтууд - шаазан, силикон резин, эпокси
Хүчдэл сааруулагчийг дараахь зүйлээс хамгаалахын тулд хуванцар дотоод савлагаатай бат бөх модон хайрцагт савладаг.
Дамжин өнгөрөх үед физик нөлөөлөл, бутлах
Чийгшил, чийгийн нэвтрэлт
Тоос, давс шүрших, бусад орчны бохирдуулагч
| Аргын | тохиромжтой байдал |
|---|---|
| Далайн тээвэр | Их хэмжээний болон хүнд зүйлд зориулсан стандарт |
| Агаарын тээвэр | Яаралтай хүргэлт эсвэл жижиг захиалга |
| Газрын тээвэр | Бүс нутгийн эсвэл хил дамнасан хүргэлт |
Тохируулсан шийдлүүд нь:
Хэрэглэгчийн хүргэх хуваарийн шаардлага
Очих орны импорт/экспортын журам
Тусгай харьцах эсвэл аюултай материалд анхаарах зүйлс
Сав баглаа боодлын жагсаалт
Арилжааны нэхэмжлэх
Дагалдах бичиг / Агаарын тээврийн хуудас
Чанарын гэрчилгээ / Туршилтын тайлан (хүсэлтийн дагуу)
А: Цайрын оксидын гүйдэл сааруулагч гэж юу вэ?
Х: ZnO хүчдэлийн хэмжигч нь цайрын оксидын шугаман бус вольт-ампер шинж чанарыг ашиглан цахилгаан тоног төхөөрөмжийг аянга цохих эсвэл сэлгэн залгах хүчдэлээс үүсэх хэт хүчдэлийг хавчих хамгаалалтын хэрэгсэл юм.
А: Шаазан болон нийлмэл хүчдэлийн хэмжигч хоёрын ялгаа юу вэ?
Х: Шаазан баривчлагч нь маш сайн механик бат бөх, герметик битүүмжлэлийг санал болгодог. Нийлмэл (силикон резин) баривчлагч нь хөнгөн, бохирдолд илүү сайн тэсвэртэй, бохирдол ихтэй орчинд илүү тохиромжтой.
А: Хүчдэлийн ямар үзүүлэлтүүд байдаг вэ?
A: Шаазан: 0,22 кВ – 500 кВ. Нийлмэл: 0,22 кВ – 220 кВ.
А: Ашиглалтын температурын хүрээ хэд вэ?
A: -40°C-аас +40°C, хэт хүйтэн, халуун уур амьсгалд тохиромжтой.
А: Эдгээр баривчлагч нь засвар үйлчилгээ шаарддаггүй юу?
Х: Тийм ээ. ZnO хэмжигч нь оч цоорхойгүй ажиллаж, цоорхойтой холбоотой эвдрэлийг арилгаж, засвар үйлчилгээний шаардлагыг бууруулдаг.
Асуулт: Эдгээр баривчлагчдыг далайн эрэг эсвэл үйлдвэрлэлийн бүсэд ашиглаж болох уу?
Х: Тийм ээ. Эдгээр нь бохирдолд маш сайн тэсвэртэй бөгөөд IEC 60815 стандартын дагуу III ба IV бохирдлын ангиллын орчинд тохиромжтой.
А: Ямар нэмэлт хяналтын функцууд байдаг вэ?
Х: Нөхцөл байдлын онлайн үнэлгээнд зориулж гадагшлуулах тоолуур болон алдагдлыг хэмжих төхөөрөмж.
А: Салхины хамгийн дээд хурд хэд вэ?
A: 35 м/с, өндөр салхитай бүс нутагт гадаа суурилуулахад тохиромжтой.
| Онцлог | ZnO хүчдэлийн хэмжигч | Уламжлалт цоорхой хэмжигч |
|---|---|---|
| Очлуурын цоорхой | Байхгүй - засвар үйлчилгээ шаарддаггүй | Цоорхойг шаарддаг - элэгдэл/бохирдолд өртдөг |
| Хариу өгөх хугацаа | Илүү хурдан | Удаан |
| Хамгаалалтын түвшин | Доод (илүү сайн хамгаалалт) | Илүү өндөр |
| Хэмжээ ба жин | Жижиг, хөнгөн | Илүү том, илүү хүнд |
| Бохирдлын гүйцэтгэл | Маш сайн (нийлмэл орон сууц) | Тэвчээртэй |
| Урт хугацааны тогтвортой байдал | Онцсайн | Цаг хугацаа өнгөрөх тусам доройтдог |
