Тоног төхөөрөмж нь дараах байгаль орчны нөхцөлд найдвартай ажиллахаар бүтээгдсэн.
Өндөр: Далайн түвшнээс дээш 2000 метрээс хэтрэхгүй.
Орчны температур: Хамгийн ихдээ +40°C, хамгийн багадаа -25°C.
Гадна салхины хурд: 35 м/с-ээс ихгүй байна.
Бохирдлын зэрэг: II зэрэг (дунд зэргийн бохирдолтой орчин, ихэнх үйлдвэр, хот суурин газарт тохиромжтой).
Газар хөдлөлтийн эсэргүүцэл:
Хэвтээ хурдатгал: ≤ 3 м/с²
Босоо хурдатгал: ≤ 1.5 м/с²
Аюулгүй байдлын хүчин зүйл: > 1.67
Эдгээр үзүүлэлтүүд нь дунд зэргийн газар хөдлөлтийн идэвхжил, стандарт салхины ачаалал зэрэг ердийн гадаа түгээлтийн нөхцөлд тогтвортой гүйцэтгэлийг хангадаг.

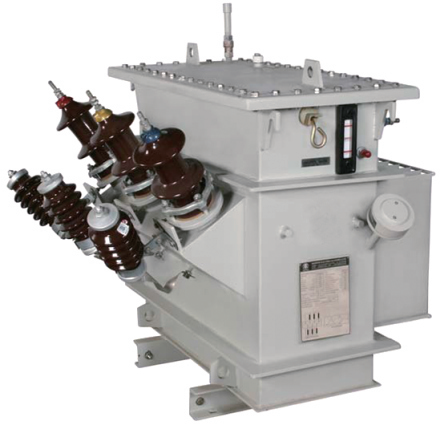

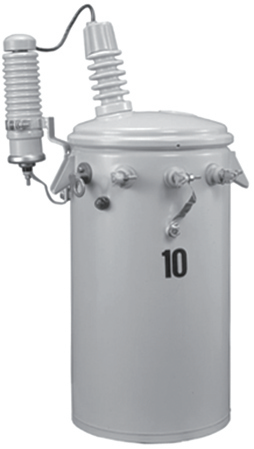

Өндөр хүчин чадалтай CSP (Бүрэн өөрөө хамгаалагдсан) трансформаторыг бий болгохын тулд бид трансформаторын загварт хэд хэдэн гол хамгаалалт, хяналтын бүрэлдэхүүн хэсгүүдийг нэгтгэсэн. Эдгээр бүрэлдэхүүн хэсгүүд нь үйлдвэрлэлийн процессын явцад хамтдаа ажилладаг бөгөөд олон давхар цахилгаан болон дулааны хамгаалалтыг хангаж, гадны хамгаалалтын төхөөрөмж шаарддаггүй урт хугацааны үйл ажиллагааны аюулгүй байдал, найдвартай байдлыг хангадаг.
CSP технологи нь дараахь зүйлийг нэгтгэдэг.
Хэт гүйдлийн хамгаалалт (өндөр хүчдэлийн гал хамгаалагч)
Хэт ачааллын дохио (харааны дохионы гэрэл)
Хоёрдогч гэмтлийн хамгаалалт (бага хүчдэлийн таслуур)
Эдгээр бүрэлдэхүүн хэсгүүдийг дотооддоо суурилуулж, цахилгаанаар зохицуулж, трансформатор болон доод урсгалын сүлжээг иж бүрэн хамгаалалтаар хангадаг.
Өндөр хүчдэлийн гал хамгаалагч нь трансформаторын хэт гүйдлийн хамгаалалтын үндсэн хэрэгсэл болдог. Үүний гол үүрэг нь богино холболт, хэт ачаалал гэх мэт дотоод гэмтэл гарсан тохиолдолд гэмтэлтэй трансформаторыг үндсэн цахилгаан сүлжээнээс автоматаар тусгаарлах явдал юм.
Суурилуулах байршил: Трансформаторын сав дотор.
Цахилгааны холболт: Холбогдсон:
Бутнаас ирж буй өндөр хүчдэлийн хар тугалга, ба
Трансформаторын анхдагч ороомгийн өндөр хүчдэлийн шугам.
Энэхүү дотоод бэхэлгээ нь гал хамгаалагч нь гадны бохирдол, цаг агаарын нөхцөл байдлаас хамгаалагдсан хяналттай орчинд ажиллах боломжийг олгодог. Гал хамгаалагч ажиллаж байх үед (асах) эвдрэлийн гүйдлийг найдвартай тасалж, трансформаторыг сүлжээнээс салгаснаар дээд талын тоног төхөөрөмжийг гэмтээхээс сэргийлж, бусад хэрэглэгчдэд үзүүлэх тасалдлын нөлөөллийг бууруулдаг.
Хэт ачааллын индикатор нь трансформатор хэвийн бус ачааллын нөхцөлд (жишээ нь, нэрлэсэн хүчин чадлаас хэтэрсэн ачаалал) ажиллаж байгаа үед тодорхой харагдах дохио өгдөг.
Суурилуулах байршил: Заагч гэрэл нь харагдахуйц хялбар байх үүднээс трансформаторын савны гадна хананд, таслагчийн ажиллах бариулын ойролцоо суурилуулсан.
Цахилгааны холболт: Дохионы гэрэл нь трансформаторын дотоод дохионы гэрлийн мэдрэгчтэй хэлхээнд цахилгаанаар холбогдсон бөгөөд ачааллын гүйдлийг тасралтгүй хянадаг.
Ачааллын гүйдэл нь тогтоосон хугацаанд тогтоосон босго хэмжээнээс хэтэрсэн тохиолдолд мэдрэгч хэлхээ нь гадаад заагч гэрлийг идэвхжүүлдэг. Энэ нь талбайн ажилтнуудад савыг онгойлгохгүйгээр, нарийн төвөгтэй хэмжилт хийхгүйгээр хэт ачаалалтай трансформаторыг хурдан илрүүлэх боломжийг олгож, ачааллыг цаг тухайд нь зохицуулах, засвар үйлчилгээ хийх боломжийг олгодог.
Бага хүчдэлийн (хоёрдогч) таслуур нь хоёрдогч талын гэмтэл, хэт ачааллаас хамгаалж, бага хүчдэлийн хэлхээ болон доод урсгалын төхөөрөмжийг хэт их гүйдлийн улмаас эвдрэлээс хамгаална.
Суурилуулах байршил: Трансформаторын сав дотор.
Цахилгааны холболт: Холбогдсон:
Хоёрдогч ороомог (трансформаторын бага хүчдэлийн тал), ба
Хоёрдогч бут (гадаад бага хүчдэлийн кабель эсвэл ачаалалтай холбогддог).
Энэхүү дотоод холболт нь хоёрдогч ороомогоос гарч буй бүх гүйдэл нь таслагчаар дамждаг. Хоёрдогч талын гэмтэл гарсан тохиолдолд (богино холболт эсвэл байнгын хэт ачаалал гэх мэт) таслуур ажиллаж, трансформаторын ачааллыг салгадаг. Энэ нь трансформатор болон доод урсгалын тоног төхөөрөмжийг дулааны болон механик нөлөөллөөс хамгаалдаг.
Гэмтлийг арилгасны дараа хоёрдогч таслуурыг гараар дахин тохируулж, хамгаалалт болон үйл ажиллагааны тав тухыг хангана.
