| Тоо хэмжээ: | |
|---|---|
Дотор: IP54 эсвэл IP55 нь ихэвчлэн ургамлын өрөө, коридор, подвал зэрэг хамгаалагдсан газруудад хангалттай.
Гадна: Бороо, тоос шороо, усны хоолойд шууд өртөх бол IP65 эсвэл IP66-г сонгоно уу. Далайн эрэг эсвэл үйлдвэрлэлийн бүсэд зэврэлтэнд тэсвэртэй материал, тоног төхөөрөмжийг сонгох хэрэгтэй.
Нарны шууд тусгал: Металл бус бүрхүүл эсвэл хэт ягаан туяанд тэсвэртэй бүрээс нь бүдгэрч, гадаргуугийн доройтлыг бууруулдаг.
Температурын хүрээ: Ашиглалтын температурын хязгаарыг батална уу, ялангуяа халуун эсвэл хүйтэн цаг агаарт гадаа суурилуулах.
Системийн хүчдэл: Нэг фазын 230 В эсвэл гурван фазын 400/690 В-ын шаардлагыг баталгаажуулна уу. Хаалт нь хангалттай тусгаарлагч хүчдэл, зайтай байх ёстой.
Нэрлэсэн гүйдэл: Хайрцагыг 100 А, 200 А, 400 А гэх мэт үндсэн таслуур, шин, терминалын үзүүлэлтүүд эсвэл төслийн тусгай утгуудтай тааруулна уу.
Богино холболтыг тэсвэрлэх: Ашиглалтын болон үйлдвэрлэлийн зориулалтаар суурилуулсан эд анги, дотоод саадыг богино залгааны тэсвэрлэх чадварыг шалгана уу.
| Материалын | ердийн хэрэглээний | давуу тал | Анхаарах зүйл |
|---|---|---|---|
| Хүйтэн цувисан ган | Дотор, гадаа хамгаалагдсан | Механик хүч чадал, бага өртөгтэй | Зэврэлтээс хамгаалахын тулд нунтаг бүрэх эсвэл цайрдах шаардлагатай |
| Зэвэрдэггүй ган | Далайн эрэг, үйлдвэрлэлийн, гадаа | Зэврэлтэнд тэсвэртэй, цохилтод тэсвэртэй | Илүү өндөр өртөгтэй, илүү хүнд |
| Хөнгөн цагаан | Гадна, хөнгөн суурилуулалт | Хөнгөн жинтэй, зэврэлтэнд тэсвэртэй | Ганаас бага механик хүч чадал |
| PC/ABS | Дотор, орон сууц, худалдааны | Тусгаарлагч, хэт ягаан туяанд тэсвэртэй, хөнгөн жинтэй | Хэт их температурт нөлөөллийн хүчийг бууруулна |
| SMC/FRP | Гадна, үйлдвэрлэлийн, хэрэглээний | Зэврэлтэнд тэсвэртэй, тусгаарлагч, өндөр бат бэх | Өндөр өртөгтэй, суурилуулах тусгай шаардлага |
IP54: Тоосноос хамгаалагдсан, ус цацахад тэсвэртэй. Дотор болон хамгаалалтын гадаа ашиглахад тохиромжтой.
IP65: Тоос, усны урсгалаас хамгаалагдсан. Ихэнх гадаа суурилуулахад тохиромжтой.
IP66: Тоос нэвтэрдэггүй, хүчтэй усны тийрэлтэт хамгаалалттай. Ил задгай гадаа болон угаадаг газруудад тохиромжтой.
IK үнэлгээ: Нийтийн болон үйлдвэрлэлийн бүсэд IK08 эсвэл IK10 зэрэг нөлөөллийн эсэргүүцлийн зэрэглэлийг сонгоно уу.
Дотоод зай: Тоолуур, таслуур, терминал, утас, кабелийн гулзайлтын радиус зэрэгт хангалттай зай гаргах.
Бэхэлгээний төрөл: Хананд суурилуулсан, шон дээр суурилуулсан, шалан дээр суурилуулсан эсвэл угаалтуур суурилуулсан. Захиалга хийхээсээ өмнө суулгах аргыг баталгаажуулна уу.
Суурилуулах нүхний зай: Тулгуурын зай ба нүхний хэмжээсийг хана эсвэл шонгийн байгууламжийн эсрэг шалгана.
Кабелийн оролт: Тохиромжтой кабелийн залгуур, битүүмжлэл бүхий дээд, доод, хажуу эсвэл арын оролтыг сонгоно.
Ил тод цонх: Хаалга онгойлгохгүйгээр тоолуурыг унших зориулалттай компьютер эсвэл нийлэг цонх.
Хаалганы төрөл: Нэг эсвэл хоёр хаалгатай. Нугасны тал ба нээлтийн чиглэлийг баталгаажуулна уу.
Түгжих: Түлхүүрийн түгжээ, цоож, эсвэл нийтийн болон нийтийн суурилуулалтад зориулсан битүүмжлэх боломжтой цоож.
Битүүмжлэх: Жийргэвчний материал ба шахалтын загвар нь ус, тоос шороо орохоос хамгаалдаг.
Идэвхгүй агааржуулалт: IP хамгаалалтыг хадгалахын зэрэгцээ дулааныг гадагшлуулах шаардлагатай бол лабиринт эсвэл мембран агааржуулалтыг ашиглана.
Идэвхтэй хөргөлт: Өндөр нягтралтай эд ангиудын хувьд шүүлтүүртэй сэнс эсвэл тохирох IP үнэлгээтэй агааржуулагчийг анхаарч үзээрэй.
Конденсацын хяналт: Чийглэг болон хувьсах температуртай орчинд амьсгалах мембран эсвэл халаагч ашиглана.
Оролтын хамгаалалт: IEC 60529.
Бага хүчдэлийн угсралт: IEC 61439-1 ба IEC 61439-2, шаардлагатай бол.
Тоолуурын хашлага: Орон нутгийн хэрэглээний шаардлага ба GB/T 7251 цуврал.
Баримт бичиг: Хэмжээний зураг, материалын гэрчилгээ, IP туршилтын тайлан, суурилуулах зааврыг хүсэх.
| Параметрийн | нэгж | Ердийн хүрээ / Сонголт |
|---|---|---|

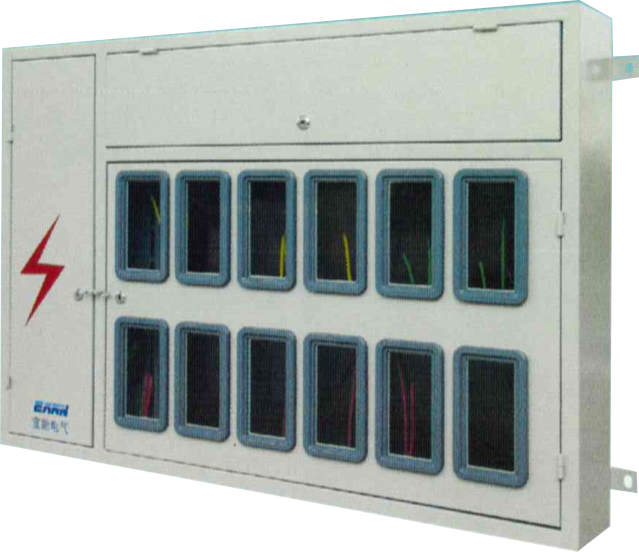

| Маяг | — | Гадна / дотор ус нэвтэрдэггүй цахилгаан тоолуурын хайрцаг |
| Түүхий эд | — | Хүйтэн цувисан ган, зэвэрдэггүй ган, хөнгөн цагаан, PC/ABS, SMC/FRP |
| Гадаргуугийн боловсруулалт | — | Нунтаг бүрэх, цайрдах, будах, хэт ягаан туяанд тэсвэртэй бүрэх |
| Хамгаалалтын зэрэг | — | IP54, IP55, IP65, IP66 |
| Нөлөөллийн эсэргүүцэл | — | IK07, IK08, IK10 |
| Тусгаарлагчийн нэрлэсэн хүчдэл | V | 230/400/690 |
| Одоогийн хэмжэлт | A | 63, 100, 200, 400, 630, захиалгат |
| Олон дахилт | Нз | 50/60 |
| Суурилуулах | — | Хананд суурилуулсан, шон дээр суурилуулсан, шалан дээр суурилуулсан, угаалтууртай |
| Хаалганы төрөл | — | Нэг хаалгатай, давхар хаалгатай, тунгалаг цонхтой, цонхгүй |
| Цонхны материал | — | PC, нийлэг, хатууруулсан шил |
| Түгжих | — | Түлхүүрийн түгжээ, цоож, битүүмжлэх боломжтой цоож |
| Кабелийн оролт | — | Дээд, доод, хажуу, хойд; кабелийн залгуур буюу тогших |
| Жийргэвч | — | Полиуретан, силикон, EPDM |
| Агааржуулалт | — | Лабиринтын агааржуулалт, мембран агааржуулалт, шүүсэн сэнс, сонголттой |
| Үйлдлийн температур | °C | -25-аас +55 хүртэл, захиалгат |
| Өнгө | — | RAL 7035, RAL 7032, цагаан, саарал, захиалгат |
| Dimensions | 0 | Тоолуур болон таслагчийн байршлын дагуу тохируулна |
| Суурилуулах нүхний зай | 0 | Зураг эсвэл төслийн шаардлагын дагуу |
| Ж төсв | — | IEC 60529, IEC 61439-1/2, GB/T 7251 |
| Савлах | — | Картон хайрцаг, модон хайрцаг, тавиур |
Жич: Үзүүлэлтүүдийг өөрчлөх боломжтой. Захиалга өгөхийн өмнө төслийн зураг дээрх эцсийн хэмжээс, материал, хамгаалалтын зэрэглэлийг баталгаажуулна уу.
Орон сууцны болон аж ахуйн нэгжийн цахилгааны тоолуур
Аж үйлдвэрийн эрчим хүчний хуваарилалт, хяналтын өрөөнүүд
Ашиглалтын гадаа хэмжих цэгүүд
Нарны болон сэргээгдэх эрчим хүчийг хэмжих станцууд
Түр цахилгаан хангамж, барилгын талбай
Нийтийн дэд бүтэц, гудамжны гэрэлтүүлгийн тоолуур
Далайн эрэг, тоос шороо, өндөр чийгшил бүхий суурилуулалт
