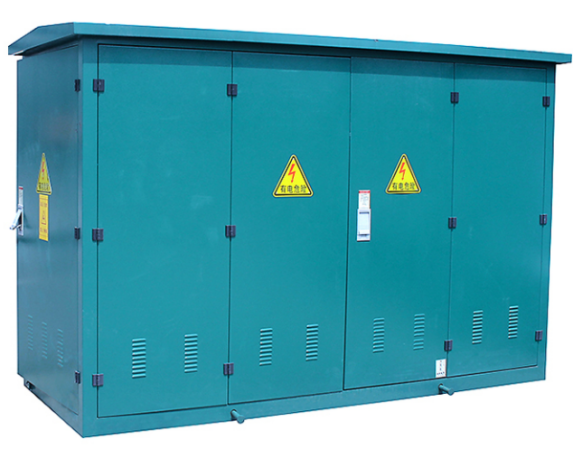

Гадаа шилжүүлэгч
XGW-12 цувралын анхдагч ба хоёрдогч хайлуулах стандарт цагираган тор (Switching Institute) нь манай компаниас бие даан боловсруулж, үйлдвэрлэсэн SF6 хий тусгаарлагчтай гадаа цагирагны үндсэн хэсэг (RMU) юм.
Энэхүү бүтээгдэхүүн нь дараахь зүйлд үндэслэн тусгайлан бүтээгдсэн болно.
Хятадын янз бүрийн бүс нутгуудад цахилгаан түгээх сүлжээний өвөрмөц онцлог
Хотын түгээх сүлжээний кабелийн өөрчлөлтийн төслийн практик шаардлага
XGW-12 цуврал нь анхдагч болон хоёрдогч төхөөрөмжийг стандартчилагдсан, модульчлагдсан, маш нягт сэлгэн залгах шийдэлд нэгтгэдэг.
| Онцлогийн | тодорхойлолт |
|---|---|
| Модульчлал | Хялбар тохиргоо, цаашдын өргөтгөл |
| Өргөтгөх чадвар | Өсөн нэмэгдэж буй сүлжээний эрэлт хэрэгцээнд дасан зохицдог |
| Тусгаарлалтын өндөр гүйцэтгэл | Хэцүү нөхцөлд найдвартай ажиллагаа |
| Бүрэн хий битүүмжлэх | Засвар үйлчилгээ шаарддаггүй SF6 битүүмжилсэн |
| Үйл ажиллагааны аюулгүй байдал | Баригдсан аюулгүйн түгжээ, хамгаалалт |
| Засвар үйлчилгээ шаарддаггүй дизайн | Амьдралын мөчлөгийн зардлыг бууруулдаг |
Утасгүй температур хэмжилт
Онлайн хяналтын төхөөрөмж
Эдгээр нь ухаалаг ажиллагаа болон сүлжээний найдвартай байдлыг сайжруулдаг.
XGW-12 цуврал нь бат бөх хийц, бүрэн дулаалгын дизайны ачаар байгаль орчны хүнд нөхцөлд ч найдвартай ажилладаг, үүнд:
✅ Өндөр чийгшилтэй
✅ Хэт их температур
✅ Бохирдолтой газар (үйлдвэр, далайн эрэг, цөл)
XGW-12 цуврал нь хотын болон үйлдвэрлэлийн эрчим хүчний түгээлтийн өргөн хүрээний хэрэглээнд тохиромжтой сонголт юм.
| Хэрэглээний талбайн | тодорхойлолт |
|---|---|
| Аж үйлдвэрийн паркууд | Үйлдвэр, байгууламжийн цахилгаан эрчим хүчний найдвартай хуваарилалт |
| Орон сууцны нийгэмлэгүүд | Орон сууцны цогцолборыг аюулгүй, засвар үйлчилгээ шаарддаггүй |
| Хотын гудамж, өргөн чөлөө | Хотын дэд бүтцийн авсаархан зураг төсөл |
| Нисэх онгоцны буудал, тээврийн төвүүд | Чухал байгууламжийн өндөр найдвартай байдал |
| Арилжааны болон нийтийн зориулалттай барилгууд | Төрөл бүрийн ачааллын уян хатан тохиргоо |
| Бизнесийн төвүүд болон нягтрал ихтэй хот суурин газрууд | Сүлжээний автоматжуулалтын ухаалаг хяналт |
✅ Дотоод сүлжээний нөхцөлд маш сайн дасан зохицох чадвартай
✅ Ухаалаг хяналтын чадвар
✅ Засвар үйлчилгээ шаардлагагүй
✅ Дунд хүчдэлийн түгээх сүлжээний аюулгүй байдал, тогтвортой байдал, автоматжуулалтын түвшинг мэдэгдэхүйц сайжруулна.
| Параметрийн | утгын | нэгж |
|---|---|---|
| Үнэлэгдсэн хүчдэл | 12 | ган ооб |
| Одоогийн хэмжэлт | 630 | A |
| Цахилгаан давтамж нь хүчдэл тэсвэрлэх чадвартай | 48 | ган ооб |
| Аянгын импульс тэсвэрлэх хүчдэл (оргил) | 85 | ган ооб |
| Гүйж байгаа гүйдэл | 630 | A |
| Богино залгааны нэрлэсэн гүйдэл (оргил) | 50 | ид |
| Богино хугацаанд үнэлгээтэй одоогийн | 20 | ka / s |
| REANS PEACH нь одоогийн байдлыг тэсвэрлэж байна | 50 | ид |
| Хамгаалалтын зэрэг (орон сууц) | IP44W | – |
| Хамгаалалтын зэрэг (дотоод тасалгаа) | IP2XC | – |
| Дуу aлол | 45 | дүүдэр |
✅ SF6 хий тусгаарлагчтай – авсаархан, найдвартай, засвар үйлчилгээ шаарддаггүй
✅ Анхдагч ба хоёрдогч нэгдэл – нэгдсэн ухаалаг хяналт
✅ Нэрлэсэн хүчдэл: 12 кВ
✅ Тооцоолсон гүйдэл: 630 А
✅ Өндөр тэсвэрлэх хүчдэл: 48 кВ (цахилгаан давтамж) / 85 кВ (импульс)
✅ Богино залгааны өндөр хүчин чадал: 50 кА оргил
✅ Хамгаалалтын зэрэглэл: IP44W (орон сууц) / IP2XC (дотоод)
✅ Дуу чимээ бага: 45 дБ
✅ Нэмэлт утасгүй температур хэмжилт, онлайн хяналт
✅ Өндөр чийгшил, хэт температур, бохирдолтой газар зэрэг хатуу ширүүн орчинд зориулагдсан
| Онцлог | XGW-12 цуврал | Уламжлалт RMU |
|---|---|---|
| Тусгаарлал | SF6 хийн битүүмжилсэн | Агаар эсвэл бага үр ашигтай хий |
| Анхдагч/хоёрдогч интеграци | Тийм (нийлмэл) | Тусдаа |
| Дэмжлэгэ | Засвар үйлчилгээгүй | Тогтмол засвар үйлчилгээ шаардлагатай |
| Хамгаалалтын үнэлгээ | IP44W / IP2XC | Доод (ихэвчлэн IP3X) |
| Ухаалаг хяналт | Нэмэлт (утасгүй температур + онлайн) | Хязгаарлагдмал эсвэл байхгүй |
| Байгаль орчинд дасан зохицох чадвар | Маш сайн (хэцүү нөхцөл байдал) | Тэвчээртэй |
| Дуу aлол | 45 дБ (бага) | Илүү өндөр |
А: RMU гэж юу вэ?
Х: RMU (Ring Main Unit) нь цагираг сүлжээнд дунд хүчдэлийн цахилгаан түгээх зориулалттай авсаархан, битүүмжилсэн хуваарилах төхөөрөмж юм. Энэ нь ачаалал таслах унтраалга, гал хамгаалагч, хэлхээний хамгаалалтыг нэг нэгжид нэгтгэдэг.
Асуулт: 'анхдагч ба хоёрдогч нэгдэл' гэж юу вэ?
Хариулт: Энэ нь автоматжуулалт, найдвартай байдлыг сайжруулахын тулд анхдагч төхөөрөмж (унтраагч, шин, таслуур) болон хоёрдогч төхөөрөмж (хамгаалалтын реле, хяналт, удирдлага) нь стандартчилсан, ухаалаг системд нэгтгэгдсэн гэсэн үг юм.
А: Нэрлэсэн хүчдэл ба гүйдэл гэж юу вэ?
A: 12 кВ ба 630 А.
А: Хамгаалалтын зэрэглэл юу вэ?
Х: Орон сууц: IP44W (тоос нэвтэрдэггүй, бүх талаас ус цацахаас хамгаалагдсан, цаг агаарт тэсвэртэй). Дотоод тасалгаа: IP2XC (хатуу биетээс хамгаалах >12.5мм).
А: Төхөөрөмж нь засвар үйлчилгээ шаарддаггүй юу?
Х: Тийм ээ. SF6 хий битүүмжилсэн загвар нь байнгын засвар үйлчилгээ хийх шаардлагагүй бөгөөд амьдралын мөчлөгийн зардлыг бууруулдаг.
А: Үүнийг хатуу ширүүн орчинд ашиглаж болох уу?
Х: Тийм ээ. Энэ нь өндөр чийгшил, эрс тэс температур, бохирдолтой газар (үйлдвэрлэлийн, далайн эрэг, цөл) зориулагдсан.
А: Ямар нэмэлт ухаалаг функцууд байдаг вэ?
Х: Сүлжээний автоматжуулалтыг сайжруулахад зориулагдсан утасгүй температур хэмжилт, онлайн хяналтын төхөөрөмж.
А: Дуу чимээний түвшин хэд вэ?
A: 45 дБ – маш бага, орон сууцны болон худалдааны бүсэд тохиромжтой.
А: Энэ нь ямар програмуудад тохиромжтой вэ?
Х: Аж үйлдвэрийн парк, орон сууцны хороолол, хотын гудамж, нисэх онгоцны буудал, худалдааны барилга байгууламж, нягтрал ихтэй хот суурин газрууд.
| Зүйлийн | дэлгэрэнгүй мэдээлэл |
|---|---|
| Сав баглаа боодол | Хамгаалалтын дотоод савлагаатай бат бөх модон хайрцаг |
| Хүргэлтийн аргууд | Далайн тээвэр / Агаарын тээвэр / Газрын тээвэр |
| Баримт бичиг | Сав баглаа боодлын жагсаалт, худалдааны нэхэмжлэх, чанарын гэрчилгээ, туршилтын тайлан (хүсэлтийн дагуу) |
