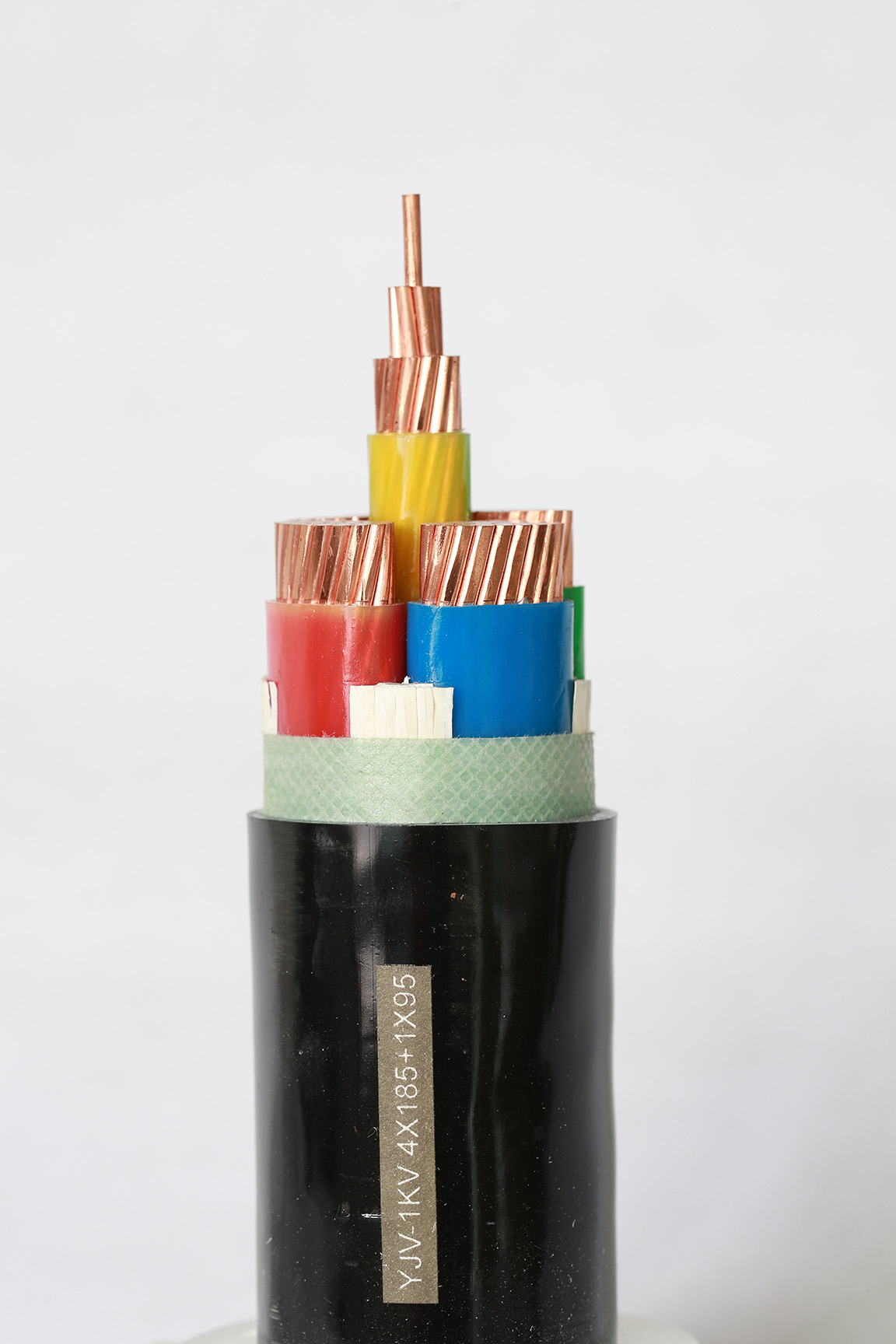

Ган утас хуягласан 0.6/1кВ XLPE цахилгаан кабель Зэс дамжуулагч

5 0 Шүүмж

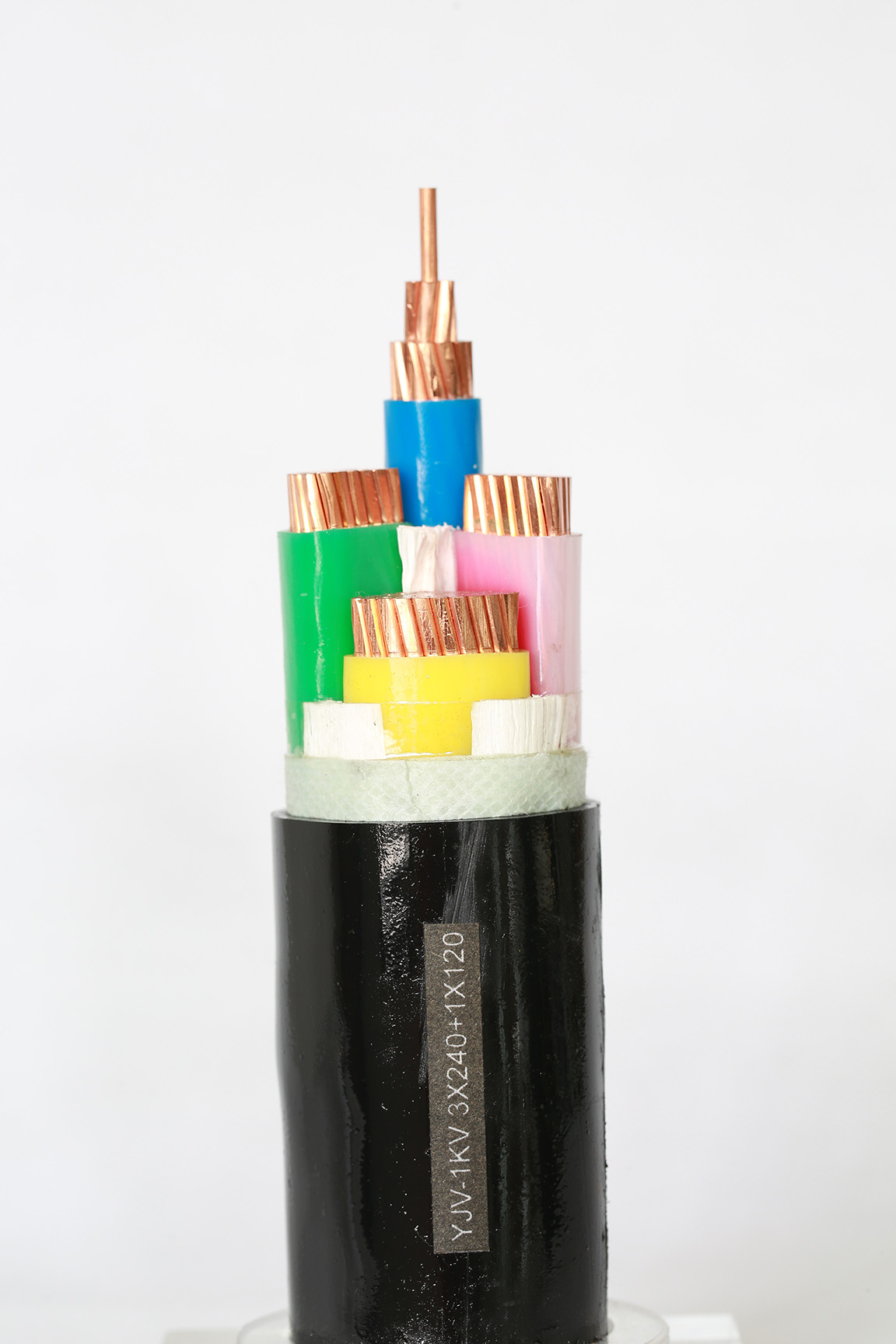

Бүтээгдэхүүний танилцуулга: Зэс дамжуулагчтай ган утас хуягласан 0.6/1кВ XLPE цахилгаан кабель

Энэхүү ган утсан хуягласан 0.6/1кВ XLPE цахилгаан кабель нь үйлдвэрлэлийн болон дэд бүтцийн хэрэгцээ шаардлагад нийцсэн эрчим хүчийг найдвартай, найдвартай хуваарилах зориулалттай. Өндөр дамжуулалттай зэс дамжуулагч, XLPE (хөндлөн холбосон полиэтилен) тусгаарлагчтай нь цахилгааны өндөр үзүүлэлттэй, 90 ° C хүртэл дулааны тогтвортой байдлыг хангадаг. Хамгаалалтын гол элемент болох ган утсан хуяг (SWA) нь онцгой механик бат бөх чанарыг хангаж, кабелийг бутлах, цохих, мэрэгч амьтдын гэмтлээс хамгаалж, шууд булах, газар доор суурилуулах, аж үйлдвэрийн үйлдвэр, уул уурхайн үйл ажиллагаа, нийтийн аж ахуйн дэд станцуудын кабелийн суваг эсвэл сувагт ашиглахад тохиромжтой.

Дунд хүчдэлийн (MV) цахилгааны сүлжээнд зориулагдсан энэхүү хүнд даацын кабель нь IEC 60502-1, BS 5467 зэрэг олон улсын стандартад нийцэж, хатуу ширүүн орчинд аюулгүй байдал, бат бөх чанарыг баталгаажуулдаг. Түүний бүтээн байгуулалт нь газар доорх сүлжээ, сэргээгдэх эрчим хүчний төслүүд (нар/салхины цахилгаан станцууд), барилгын талбайн эрчим хүчний хангамжид урт хугацааны цахилгаан дамжуулах найдвартай байдлыг баталгаажуулдаг.

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Бүтын систем

Хүнд даацын 6 кВ цахилгаан кабель – Зэс дамжуулагч, XLPE тусгаарлагч, ган утас хуягласан (SWA)

Жанжин

Зэс дамжуулагч ба XLPE тусгаарлагч бүхий хүнд даацын 6 кВ-ын цахилгаан кабель нь ган утсаар хуяглах (SWA) -аар хамгаалагдсан бөгөөд эрэлт хэрэгцээтэй орчинд цахилгаан эрчим хүчийг дамжуулах найдвартай, бат бөх шийдэл юм.

Энэхүү кабель нь механик хүч чадал, цахилгааны гүйцэтгэл, удаан эдэлгээтэй байх нь чухал байдаг дунд хүчдэлийн хэрэглээнд зориулж тусгайлан бүтээгдсэн.

Ердийн програмууд

Салбарын	жишээ
Аж үйлдвэрийн	Эрчим хүч түгээх, уул уурхай, нефть химийн байгууламж
Эрчим хүчний сүлжээ	Газар доорх шугам сүлжээ, дэд станцын фидер
Сэргээгдэх эрчим хүч	Нарны цахилгаан станц, салхины цахилгаан станц
Дэд бүтэц	Хонгил, нисэх онгоцны буудал, төмөр зам

Түлхүүр бүтээн байгуулалт

Бүрэлдэхүүн хэсгийн	материалын	ашиг тус
Conductor	Өндөр дамжуулалттай зэс	Маш сайн цахилгаан гүйцэтгэл
Тусгаарлал	XLPE (хөндлөн холбоот полиэтилен)	Дулааны тогтвортой байдал, диэлектрик хүч
Хуяг	Ган утсан хуяг (SWA)	Цохилт, шахалт, суналтын стрессээс механик хамгаалалт

Стандартууд ба гэрчилгээ

IEC стандарт

Стандарт	тодорхойлолт
IEC 60502-1	Шахмал тусгаарлагчтай цахилгааны кабель - 1 кВ-оос 30 кВ хүртэл
IEC 60228	Тусгаарласан кабелийн дамжуулагч
IEC 60332	Босоо галын тархалтын туршилт
IEC 60754	Шаталтын үед хийн ялгаралт (идэмхий/хорт хий)
IEC 60811	Тусгаарлагч/бүрээсийн материалыг турших арга
IEC 61034	Утааны нягтын хэмжилт

ISO стандартууд

Стандарт	тодорхойлолт
ISO 9001	Чанарын удирдлагын тогтолцоо

Бүс нутгийн стандартууд (заавал биш)

Стандарт	бүс
BS 5467 / BS 6622	Британи
DIN VDE 0276	Герман
GB/T 12706	Хятад
IEEE 48	Хувьсах гүйдлийн кабелийн төгсгөлүүд

Туршилт ба баримтжуулалт

Бүх туршилтыг итгэмжлэгдсэн лабораторид хийсэн. Боломжтой тайлангууд:

Туршилтын тайланг бичнэ үү
Ердийн туршилтын тайлан
Үйлдвэрийн хүлээн авах туршилтын тайлан

Яагаад энэ кабелийг сонгосон бэ?

Онцлогийн	ашиг тус
Зэс дамжуулагч	Өндөр дамжуулалт, найдвартай гүйцэтгэл
XLPE тусгаарлагч	Дулааны тогтвортой байдал, удаан эдэлгээтэй
Ган утас хуяг	Хүчтэй орчинд механик хамгаалалт
IEC-тэй нийцдэг	Олон улсын хүлээн зөвшөөрөлт
ISO 9001 гэрчилгээтэй	Тогтвортой чанар, мөрдөх боломжтой

Техникийн парамат

3.6/6 / 6 (7.2) KV, Xlpe тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC-ийн PVC

Нэг цөмт, CUE, CU / XLPE / PVC / AL / AL / E / PVPE / PVC (Хүснэгт 19)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2800	500
800	3.2	2.5	51	8,570	3,400	400
1000	3.2	2.6	56	10,590	4,110	300

Гурван цөм, CU CUE, CU / XLPE / PVC эсвэл AL / E / XLPE / PVC (Хүснэгт 20)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийг бүрдсэн PVC

Нэг цөмт, Cu Cute, Cu / XLPE / AWA / AWA / PVC ам / AWLE / AWPE / AWA / PVC (Хүснэгт 21)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1,200	500
150	2.5	1.2	1.6	2.0	34	2270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2210	500
400	3.0	1.3	2.5	2.4	47	5,250	2820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

Гурван цөм, CUE, CU / XLPE / SWA / SWA / PVC эсвэл AL / PVC / SWA / SWA / PVC (Хүснэгт 22)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	60	400
185	2.5	1.7	3.15	3.2	72	11500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,13030	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан соронзон хальстай соронзон хальсны хуягласан PVC нь PVC бүрээс бүрдсэн PVC

Нэг цөмт, Cu-Cu / XLPE / ATA / ATA / PVCOR AL / AT / ATA / ATA / ATA / PVC (Хүснэгт 23)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1,200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Гурван цөмт, CU-CUE, CU / XLPE / STA / STA / PVCOR AL / STA / STA / STA / PVC (Хүснэгт 24)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200

Ан тэмдэгт

Зэсийн дамжуулагч:

Үр ашигтай эрчим хүч дамжуулах өндөр дамжуулалт.
Маш сайн механик хүч чадал, бат бөх байдал.
Хүнд даацын өргөдөлд тохиромжтой.

Xlpe дулаалга (хөндлөн холбосон полиэтилен):

Маш сайн дулааны болон цахилгаан шинж чанарыг өгдөг.
Дулаан, химийн бодис, чийг, чийгийн өндөр эсэргүүцэл.
PVC-ийн тусгаарлагчтай харьцуулахад өндөр температурт үр дүнтэй ажилладаг.

Ган утас зэвсэглэх:

Нөлөөлөл, бутлах гэх мэт гадны стрессээс үүдэлтэй хамгийн том стрессээс үүдэлтэй механик хамгаалалтыг санал болгодог.
Газар доорхи эсвэл үйлдвэрлэлийн төдийгүй газар доор эсвэл үйлдвэрлэлийн тохиргоог багтаасан нь хатуу ширүүн орчинд сайжруулдаг.

Хүчин хүчгүй байдал:

Дунд хүчдэлийн өргөдлийг 6кв хүртэл хийх зориулалттай.

Хүнд даацын барилгын ажил:

Хэт их нөхцлийг бэхлэх, аж үйлдвэрийн, уул уурхай, гадаа суурилуулахад тохиромжтой.

Дагаж мөрдөх:

IEC, BS, BS, AST, ASTM гэх мэт олон улсын стандартыг хангаж байна, аюулгүй байдал, найдвартай байдлыг хангах.

Хэрэгжүүлэх

Аж үйлдвэрийн ургамал: Хүч, боловсруулалт, боловсруулалт, химийн ургамал дээр цахилгаан тараахад тохиромжтой.
Уул уурхайн үйл ажиллагаа: Механик стресстэй хил хязгаартай орчинд тохиромжтой.
Газар доорхи суулгац: чийг, бие махбодийн эвдрэлээс хамгаалагдсан.
Сэргээгдэх эрчим хүчний төсөл: Салхин цахилгаан станцад ашиглагддаг эрчим хүчний ферм, нарны цахилгаан эрчим хүчний үйлдвэрүүдэд ашигладаг.
Дэд бүтэцийн төслүүд: хүчээр сүлжээ, хонгил, барилгын газард тохиромжтой.

хүсэлт

Сурталчилгаа

Өндөр бат бөх байдал: Ган утас хуйвалдаан нь хүнд нөхцөлд урт хугацааны гүйцэтгэлийг баталгаажуулдаг.
Үр ашигтай цахилгаан дамжуулалт: Зэсийн дамжуулагч ба xlpe-ийн тусгаарлагч нь эрчим хүчний алдагдлыг багасгах.
Аюулгүй байдал: Xlpe-ийн тусгаарлагч нь богино хэлхээний болон цахилгаан хагаралд маш сайн эсэргүүцэл үзүүлдэг.
Уян хатан байдал: Тогтмол суурилуулалтад ашиглах боломжтой эсвэл механик стресс нь анхаарал хандуулдаг.

Техникийн тодорхойлолт

Хүчдэлийн үнэлгээ: 6kv (6000 вольт)
ЖАГСААЛТЫН МАТЕРИАЛ: Зэс (2-р анги)
Тусгаарлах материал: xlpe (хөндлөн холбоотой полиэтилен)
Хумеринг: ган утас хуяг дуулга (SWA)
Sheather: PVC эсвэл LSZH (STOKE TOLOGEN) Нэмэлт хамгаалалтанд зориулагдсан
Температурын хүрээ: -20 ° C хүртэл + 90 ° C (үйл ажиллагаа)
Стандартууд: IEC 60502, BS 5467, эсвэл түүнтэй адилтгах

Баглаа боодол, тээвэрлэлт

Стандарт сав баглаа боодол: Модны ган ганзсан эсвэл ороомог (100м-5000м урт).

- Хамгаалалт: Чийглэг нотлох баримт, цочрол, цочрол шингээгч тавиур.

- Шошго: Тодорхой хүчдэлийн үнэлгээ, гэрчилгээ, гэрчилгээ, багцын кодууд.

- Хүргэлтийн дагаж мөрдөх: IEC 60228 дамжин өнгөрөх үед механик хамгаалалтад зориулагдсан.
