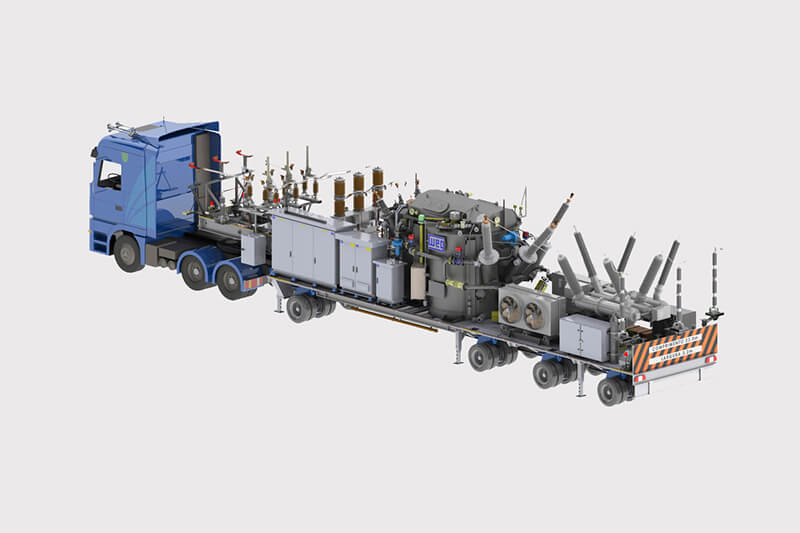

Угсармал цахилгаан хөдөлгөөнт төвүүд (PEMC) нь хэрэглэгчийн тусгай хэрэгцээг хангах зорилгоор тусгайлан үйлдвэрлэсэн, үйлдвэрт угсарч, туршсан цахилгаан төвүүд юм. Энэхүү загвар нь модульчлагдсан бөгөөд өргөн хүрээний хэрэглээг хамарсан өндөр уян хатан байдлыг хангадаг бөгөөд үүнд:
Гаднах цахилгаан станцууд (132 кВ хүртэл)
Нэг трансформаторын станц (132 кВ хүртэл, 20 МВА)
Олон трансформаторын станцууд
Цахилгаан төвийг бий болгох
Нэмж дурдахад, аюултай газар нутагт тусгай хэрэглээнд зориулж даралтат PEMC-ийг өгч болно.
Анхдагч хүчдэл нь 132 кВ хүртэл хэлбэлзэж болно. Хоёрдогч хүчдэл (трансформаторын станцын PEMC-ийн хувьд) нь хэрэглэгчийн шаардлагын дагуу дунд эсвэл бага хүчдэлтэй байж болно.
PEMC нь халуун дүрсэн цайрдсан суурийн хүрээ дээр баригдсан бөгөөд төвийг бүхэлд нь өргөж, нэг нэгж болгон авч явах боломжийг олгодог. Эдгээр төвүүд нь захиалгаар хийгдсэн байдаг тул тэдгээрийн агуулга нь хэрэглэгчийн тодорхой хэрэгцээ шаардлагаас хамааран өөр өөр байдаг.
PEMC нь дараахь зүйлсийн заримыг эсвэл бүгдийг агуулж болно.
Генератор
Эрчим хүчний трансформатор (20 МВА хүртэл, 132 кВ)
Металлаар бүрсэн унтраалга
Гадна ачааллыг таслах унтраалга эсвэл таслуур
Батерей болон зай цэнэглэгч
Туслах трансформаторууд
AC/DC түгээлтийн самбар
Гал илрүүлэх систем
Агааржуулалтын систем
Мөн бусад туслах тоног төхөөрөмж
| Параметрийн | утга |
|---|---|
| Хамгийн их температур | +40 хэм |
| Хамгийн бага температур | -35 хэм |
| Сарын дундаж чийгшил | ≤ 95% |
| Өдөр тутмын дундаж чийгшил | ≤ 90% |
| Суурилуулалтын хамгийн дээд өндөр | Далайн түвшнээс дээш 2500 м |
| Орчны агаарын нөхцөл | Идэмхий/шатамхай хий, уур гэх мэт бохирдол байхгүй. |
| Чичиргээ | Байнга хүчтэй сэгсэрдэггүй |
| Онцлогийн | тодорхойлолт |
|---|---|
| Модульчлагдсан загвар | Маш уян хатан, янз бүрийн хэрэглээнд тохируулах боломжтой. |
| Үйлдвэрт угсарч, туршсан | Хүргэлтийн дараа ашиглахад бэлэн, газар дээр нь суурилуулах хугацааг багасгана. |
| Нэг нэгжийн тээвэрлэлт | Халуун цайрдсан суурь хүрээ нь нэг нэгж болгон өргөх, зөөх боломжийг олгодог. |
| Өргөн хүчдэлийн хүрээ | 132 кВ хүртэл анхдагч хүчдэл; шаардлагатай бол хоёрдогч хүчдэл (MV эсвэл LV). |
| Аюултай бүсийн сонголт | Онцгой аюултай орчинд ашиглах боломжтой даралтат загвар. |
| Бүгд нэгдмэл шийдэл | Трансформатор, хуваарилах төхөөрөмж, генератор, батарей, гал илрүүлэх, HVAC болон бусад зүйлийг нэгтгэх боломжтой. |
| Хэрэглээний | тодорхойлолт |
|---|---|
| Түр зуурын цахилгаан хангамж | Барилгын талбай, онцгой байдлын эрчим хүч, гамшгийн үед сэргээн босгох. |
| Алслагдсан бүсийн цахилгаанжуулалт | Уул уурхайн бааз, газрын тосны талбай, хөдөөгийн цахилгаанжуулалт. |
| Ашиглалтын дэд станцууд | Гадна шилжүүлэгч станцууд болон трансформаторын станцууд. |
| Аж үйлдвэрийн үйлдвэрүүд | Үйлдвэр, боловсруулах үйлдвэрт зориулсан олон трансформаторын станцууд. |
| Сэргээгдэх эрчим хүчний интеграцчлал | Нар, салхин цахилгаан станцын сүлжээний холболт. |
| Аюултай газар нутаг | Тэсрэх болон идэмхий орчинд зориулсан даралтат PEMC. |
| Параметрийн | утга / муж |
|---|---|
| Шилдэг ач сурталчилгааны | 132 кВ хүртэл |
| Трансформаторын үнэлгээ | 20 МВА хүртэл |
| Хоёрдогч хүчдэл | Дунд хүчдэл эсвэл бага хүчдэл (өөрчлөх боломжтой) |
| Үндсэн хүрээ | Халуун дүрсэн цайрдсан ган |
| Тээвэрлэлт | Нэг хэсэг (өргөх боломжтой) |
| Хаалт | Цаг агаарт тэсвэртэй, зэврэлтэнд тэсвэртэй |
| Хөргөх | Байгалийн эсвэл албадан (AC сонголттой) |
| Хамгаалалт | IP54 ба түүнээс дээш (захиалах боломжтой) |
| Ж төсв | IEC, ANSI, GB (хэрэглэгчийн тодорхойлсон) |
| Ашиг тусын | тодорхойлолт |
|---|---|
| Тохируулах боломжтой | Төслийн тодорхой шаардлагыг хангахын тулд бүтээгдсэн. |
| Шуурхай байршуулалт | Үйлдвэрээс угсарч туршсан, шууд ашиглахад бэлэн. |
| Үр ашигтай | Газар дээрх барилгын ажлын цаг, хөдөлмөрийн зардлыг бууруулдаг. |
| Найдвартай | Өндөр чанартай бүрэлдэхүүн хэсгүүд, хатуу ширүүн орчинд зориулсан бат бөх дизайн. |
| Уян зөөлөн | Модульчлагдсан загвар нь өргөтгөх эсвэл дахин тохируулахад хялбар болгодог. |
| Дэлхийн стандартууд | Хүсэлтийн дагуу IEC, ANSI эсвэл GB-д нийцдэг. |
