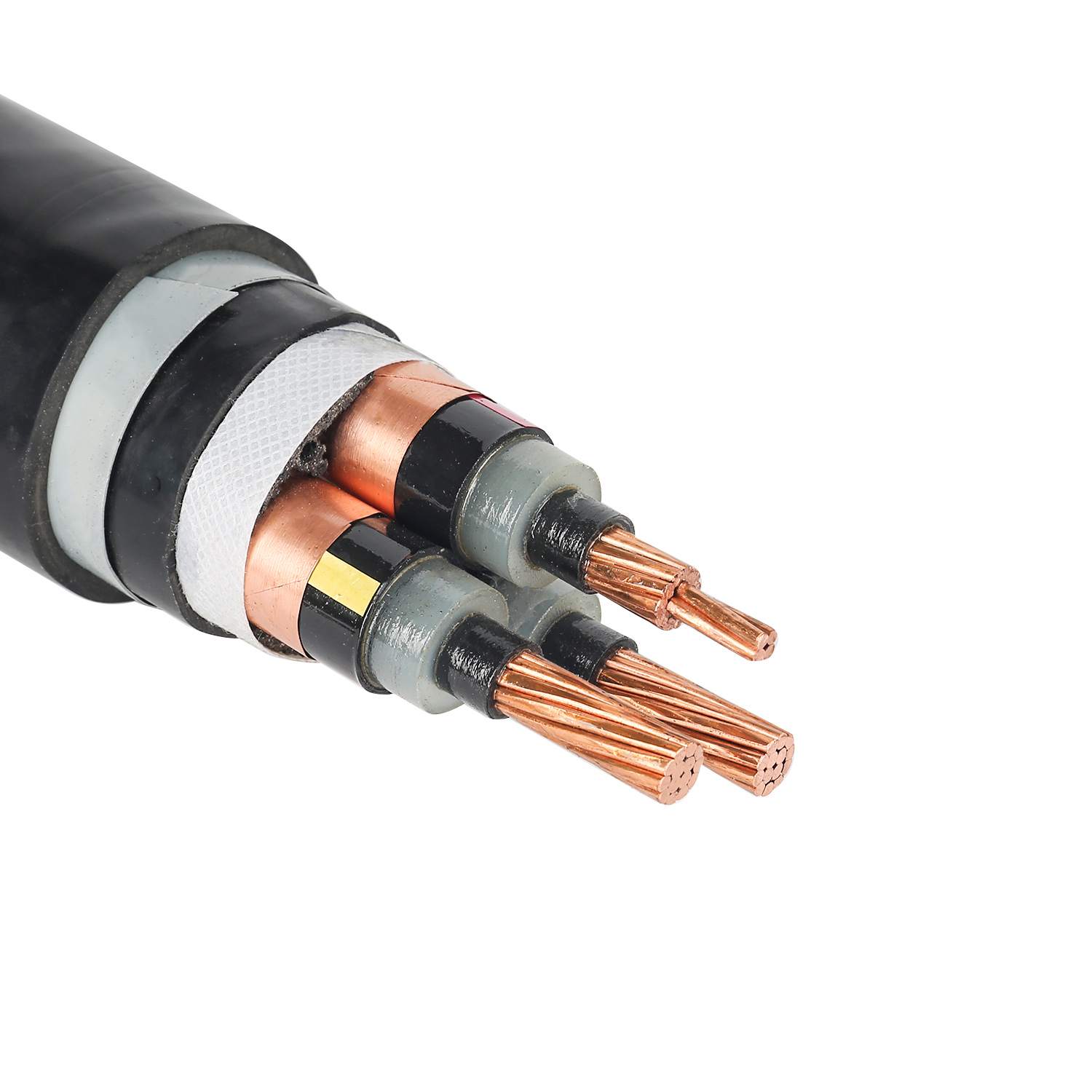

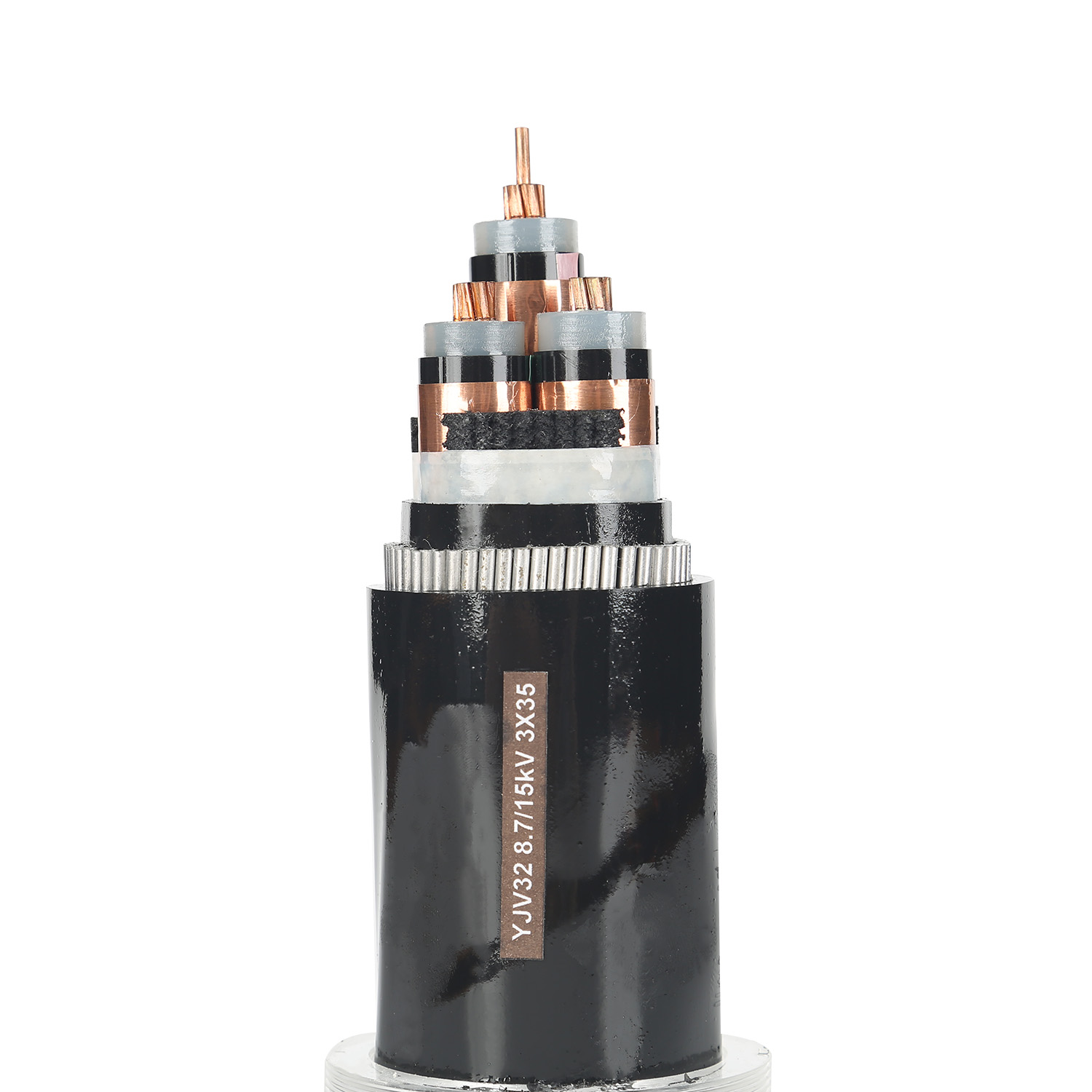

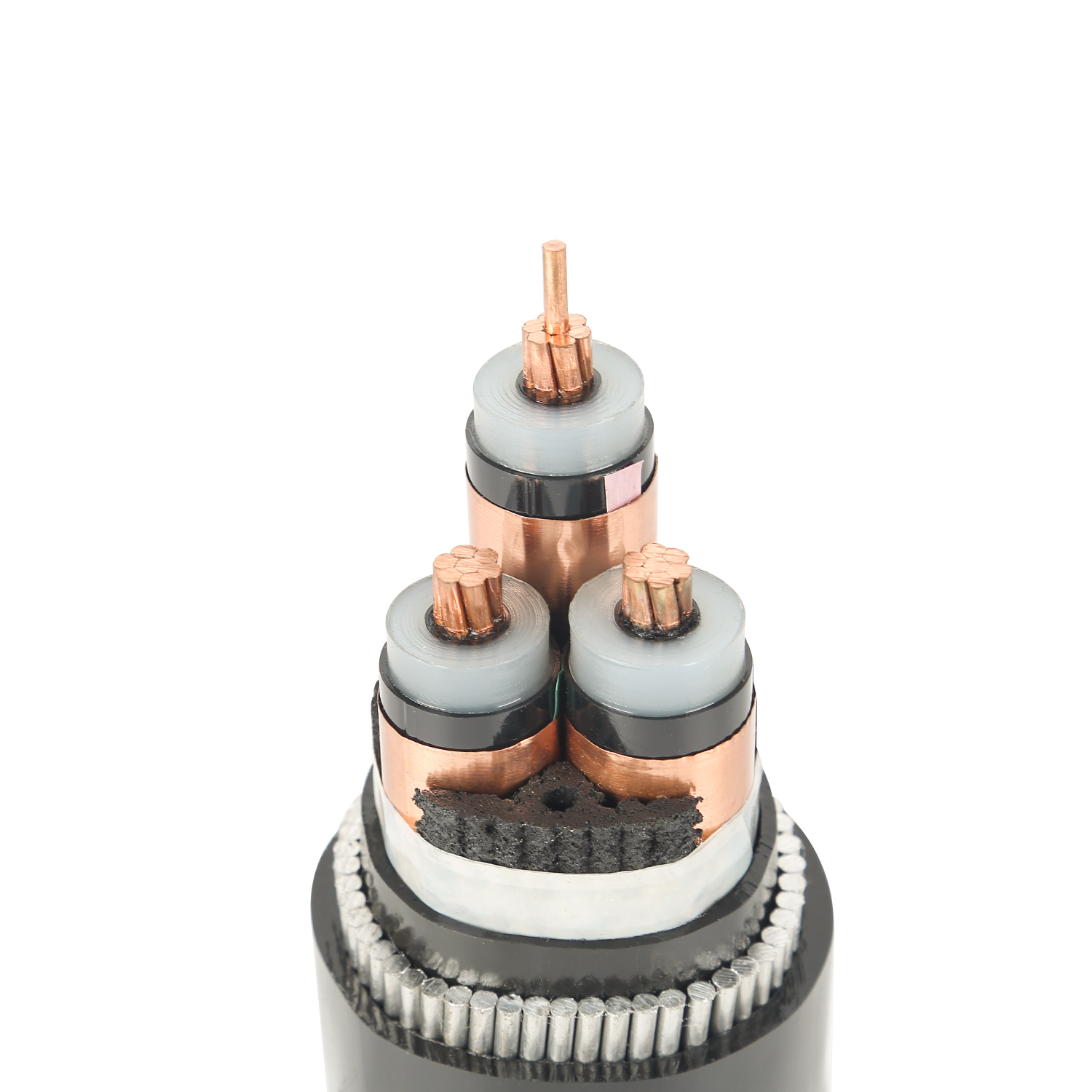

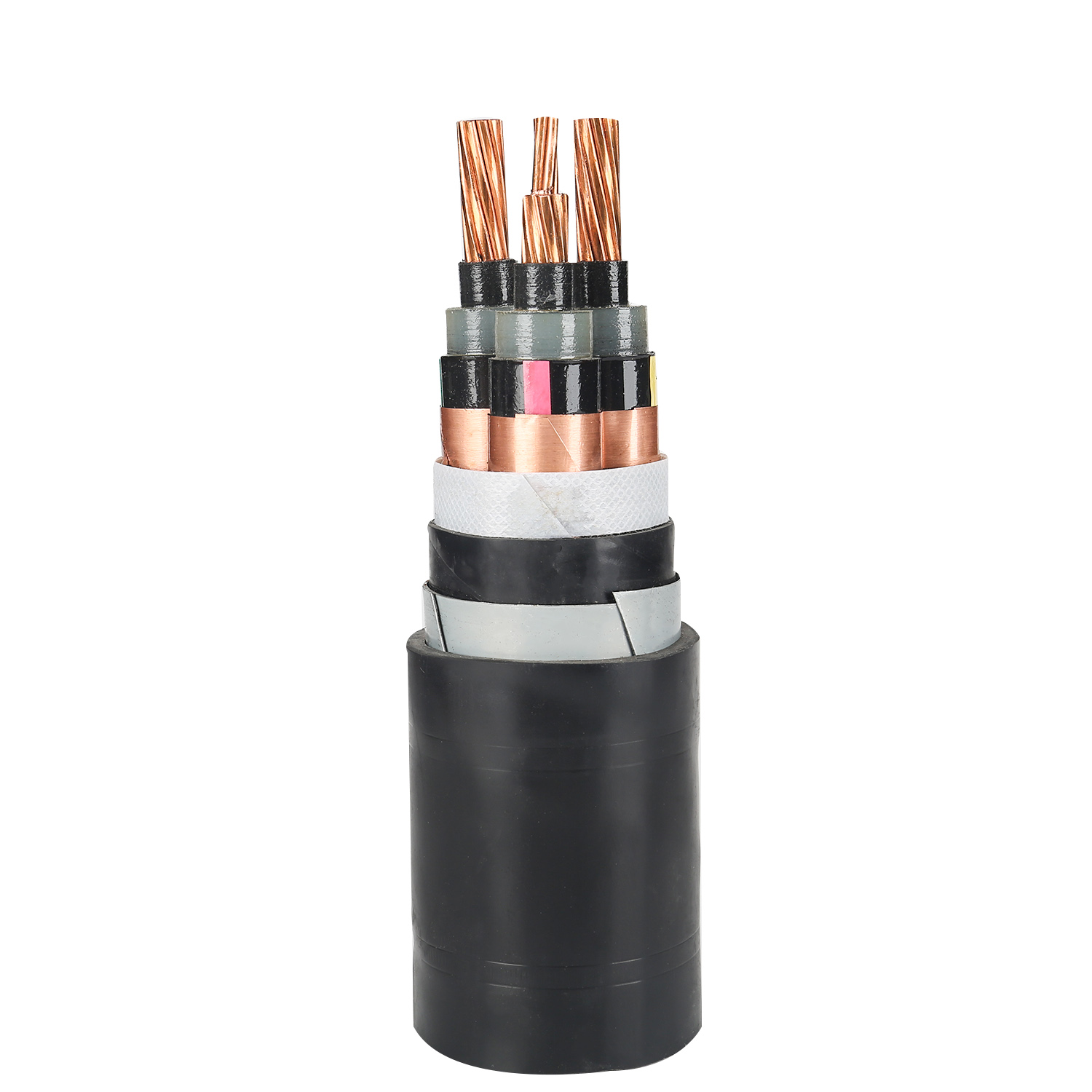

Гурвалсан Xlpe тусгаарлагдсан цахилгаан утас бүхий ган утас

5 0 Шүүмж

Ган утсан хуягтай (SWA) гурвалсан цөмт XLPE тусгаарлагч цахилгаан кабель нь механик хамгаалалт, чийгийн эсэргүүцэл чухал байдаг дунд хүчдэлийн хуваарилалтад зориулагдсан. Энэ нь IEC 60502-2 стандартын дагуу 3.6/6 кВ-оос 26/35 кВ хүртэлх нэрлэсэн хүчдэлд зориулагдсан, зэс эсвэл хөнгөн цагаан дамжуулагч, XLPE тусгаарлагч, цайрдсан ган утас хуяг, PVC, PE эсвэл LSZH бүрхүүлтэй. Гурван цөмт барилга нь хотын сүлжээ, аж үйлдвэрийн үйлдвэр, хонгил, уурхай, шууд булсан суурилуулалт зэрэгт тэнцвэртэй гурван фазын хэлхээг дэмждэг. Ган утсан хуяг нь бутлах, цохих, мэрэгч амьтдын гэмтлээс хамгаалж, шуудуу, суваг, босоо тэнхлэг, газрын хөдөлгөөнд өртөх хэсэгт суурилуулах боломжийг олгодог. Худалдан авагчдын хувьд нэмэлт механик хамгаалалтын хэрэгцээг багасгаж, шууд булшлах ажлыг хялбаршуулдаг.

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Бүтын систем

1. Хүчдэлийн үнэлгээ (U₀/U ба Um)

Системийн хүчдэл ба газардуулгын аргын дагуу кабелийг сонгоно. U₀ нь дамжуулагч ба дэлгэц/хуяг хоорондын нэрлэсэн чадлын давтамжийн хүчдэл; U нь дамжуулагч хоорондын нэрлэсэн хүчдэл юм. Системийн хамгийн их хүчдэл Um нь кабелийн заасан утгаас хэтрэхгүй байх ёстой.

Системийн нэрлэсэн хүчдэлийн	кабель Нэрлэсэн хүчдэл U₀/U	Системийн хамгийн их хүчдэл Um
6 кВ	3.6/6 кВ	7.2 кВ
10 кВ	6/10 кВ	12 кВ
15 кВ	8.7/15 кВ	17.5 кВ
20 кВ	12/20 кВ	24 кВ
30 кВ	18/30 кВ	36 кв
35 кВ	26/35 кВ	42 кВ

Газардуулгагүй эсвэл резонансын газардуулгатай системүүдийн хувьд илүү өндөр U₀ үнэлгээг сонгоно уу. Үр дүнтэй газардуулсан системүүдийн хувьд стандарт U₀/U үнэлгээ нь ихэвчлэн хангалттай байдаг.

2. Дамжуулагчийн материал ба хөндлөн огтлол

Зэс: Цахилгаан дамжуулах чанар өндөр, богино залгааны гүйцэтгэл сайн, чухал хэлхээнд тохиромжтой, суурилуулах зай хязгаарлагдмал.
Хөнгөн цагаан: Жин, төсөв нь нэн тэргүүнд тавигддаг урт замд тохиромжтой, жин багатай.
Хөндлөн огтлол: Ачааллын гүйдэл, богино залгааны гүйдэл, хүчдэлийн уналт, орчны температур, хөрсний дулааны эсэргүүцэл, бүлэглэх хүчин зүйлээр тодорхойлно. Гурван цөмт дунд хүчдэлийн ердийн хүрээ: 25-400 мм².

3. Тусгаарлагч

XLPE тусгаарлагч нь дамжуулагчийн тасралтгүй температурыг 90 ° C, богино залгааны температурыг 250 ° C хүртэл 5 секундын турш хийх боломжийг олгодог. Тусгаарлагчийн зузааныг хүчдэлийн үзүүлэлтийн дагуу IEC 60502-2 стандартаар тодорхойлно.

4. Ган утсан хуяг

Цайрдсан ган төмөр хуяг сонгох нь:

Нэмэлт суваггүйгээр шууд оршуулах
Суналтын бат бэхийг шаарддаг босоо тэнхлэг ба эгц замууд
Газрын хөдөлгөөн, ачаалал ихтэй, мэрэгч амьтдын эрсдэлтэй газар
Механик гэмтэл гарах боломжтой гүүр эсвэл хонгил

Өндөр идэмхий орчинд зэврэлтээс хамгаалах нэмэлт давхарга эсвэл PE бүрээсийг зааж өгнө.

5. Бүрээсний материал

PVC: Ерөнхий зориулалттай, галд тэсвэртэй, хэмнэлттэй.
PE: Чийгийн эсэргүүцэл илүү сайн, шууд булшлах, нойтон газар ашиглахыг илүүд үздэг.
LSZH: Утаа багатай, галогенгүй, хонгил, доторх дэд станц, нийтийн дэд бүтцэд зориулагдсан.

6. Суурилуулалтын орчин

Шууд булшлах: PE эсвэл PVC бүрээстэй SWA ашиглах; хөрсний дулааны эсэргүүцэл ба булшны гүнийг авч үзэх.
Суваг ба суваг: SWA нь татах үед болон дараа нь гэмтэхээс хамгаалах нэмэлт хамгаалалт болдог.
Босоо босоо ам: Ган утсан хуяг нь кабелийн жинг дэмждэг; татах хүч ба тулгуур хоорондын зайг тооцоолох.
Тунель ба доторх замууд: Галын аюулгүй байдлыг хангах үүднээс LSZH бүрээс шаардлагатай байж болно.
Гүүр эсвэл урт зай: Татах хурцадмал байдал, тулгуур хоорондын зай, гулзайлтын радиусыг шалгана уу.

7. Гулзайлтын радиус ба бөмбөрийн урт

Хамгийн бага гулзайлтын радиус нь статик суурилуулалтын хувьд кабелийн гадна диаметрээс 12-15 дахин, татах үед 20 дахин их байдаг. Бөмбөрийн уртыг маршрутын урт, холбоосын тоо, тээвэрлэлтийн хязгаар, суурилуулах аргын дагуу сонгоно.

8. Стандартууд

Холбогдох стандартыг зааж өгнө үү: IEC 60502-2, GB/T 12706.2, BS 6622, VDE 0276-620, эсвэл төсөлд хамаарах шаардлагууд.

Техникийн үзүүлэлт

Параметр	Стандарт хүрээ / Сонголт
Стандарт	IEC 60502-2, GB/T 12706.2
Нэрлэсэн хүчдэл U₀/U	3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ, 26/35 кВ
Системийн хамгийн их хүчдэл Um	7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ, 36 кВ, 42 кВ
Цөмийн тоо	3
Conductor	Зэс эсвэл хөнгөн цагаан, 1 эсвэл 2-р анги, 25-400 мм²
Тусгаарлал	XLPE (хөндлөн холбоот полиэтилен)
Тусгаарлалтын температур	90 ° C тасралтгүй; 250°C богино холболт (хамгийн ихдээ 5 секунд)
Хуяг	Цайрдсан ган утас, нарийн эсвэл том ширхэгтэй, нэмэлт зэврэлтээс хамгаалах давхарга
Бүрээс	PVC, PE эсвэл LSZH; хар, улаан эсвэл заасны дагуу
Үйлдлийн температур	-40 ° C-аас + 90 ° C хүртэл дамжуулагч
Гулзайлтын радиус	≥12 × гадна диаметр (статик); ≥20 × гадна диаметр (суурилуулах)
Суурилуулах	Шууд булш, суваг, суваг, хонгил, босоо ам, гүүр
Савлах	Ган эсвэл модон хүрд; тусгай хүрд урт боломжтой

Ердийн програмууд

Дунд хүчдэлийн гурван фазын хуваарилах сүлжээ
Хот, үйлдвэрийн газар доорх цахилгааны шугам
Шууд булсан тэжээгч ба салбар хэлхээ
Хонгил, босоо ам, гүүрний кабелийн замууд
Уурхай, ил уурхайн цахилгаан хангамж
Шилжүүлэгч төхөөрөмж, трансформатор, кабелийн төгсгөлийн хайрцаг хоорондын холболт

Захиалгын мэдээлэл

Үнэн зөв үнийн саналыг авахын тулд дараахь зүйлийг өгнө үү.

Нэрлэсэн хүчдэл U₀/U
Дамжуулагч материал ба хөндлөн огтлол
Цөмийн тоо: 3
Бүрээсний материал: PVC, PE, эсвэл LSZH
Хуягны төрөл: нарийн эсвэл бүдүүн цайрдсан ган утас
Шаардлагатай стандарт: IEC 60502-2, GB/T 12706.2, BS 6622 эсвэл бусад
Нийт урт ба бөмбөрийн сонгосон урт
Суурилуулалтын орчин ба аливаа тусгай шаардлага

1.8 / 3 (3.6) KV, Xlpe-ийн тусгаарлагдсан соронзон хальсны хуягт PVC-ийг бүрдсэн PVC

Ганц бие цөм, CUE, CU / XLPE / ATA / ATA / ATA / ATA / AT / AT / ATA / ATA / ATA / PVC (Хүснэгт 17)

Conductor Онн задгай Талбай	Чадваргүй зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Чадваргүй зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.0	1.2	0.5	1.8	18	390	330	500
16	2.0	1.2	0.5	1.8	19	460	360	500
25	2.0	1.2	0.5	1.8	20	580	420	500
35	2.0	1.2	0.5	1.8	21	700	480	500
50	2.0	1.2	0.5	1.8	23	840	550	500
70	2.0	1.2	0.5	1.8	24	1,080	650	500
95	2.0	1.2	0.5	1.8	26	1,360	770	500
120	2.0	1.2	0.5	1.8	28	1,620	880	500
150	2.0	1.2	0.5	1.8	29	1,920	990	500
185	2.0	1.2	0.5	1.9	31	2,300	1,150	500
240	2.0	1.2	0.5	1.9	33	2890	1,380	500
300	2.0	1.2	0.5	2.0	36	3,510	1,610	500
400	2.0	1.2	0.5	2.1	37	4,380	1,950	500
d
630	2.4	1.3	0.5	2.4	47	7,000	2,970	500

Гурван цөм, CU цөм, CU / CU / XLPE / STA / STA / PVC эсвэл AL / PVC / STA / STA / PVC (Хүснэгт 18)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.0	1.2	0.5	1.8	28	910	720	500
16	2.0	1.2	0.5	1.9	29	1,120	820	500
25	2.0	1.2	0.5	1.9	32	1,480	1000	500
35	2.0	1.2	0.5	2.0	35	1,840	1,170	500
50	2.0	1.2	0.5	2.1	38	1,300	1,410	500
70	2.0	1.2	0.5	2.2	43	3,390	2,100	500
95	2.0	1.2	0.5	2.3	46	4,330	2,530	500
120	2.0	1.3	0.5	2.4	50	5,180	2,910	500
150	2.0	1.4	0.5	2.6	54	6,180	3,370	500
185	2.0	1.4	0.5	2.7	57	7,120	3,920	500
240	2.0	1.5	0.5	2.8	63	9,350	4,750	400
300	2.0	1.6	0.5	3.0	68	11,340	5,550	300
400	2.0	1.8	0.5	3.3	76	14,220	6,830	300
500	2.2	1.9	0.5	3.5	84	17,850	8,380	250

3.6/6 / 6 (7.2) KV, Xlpe тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC-ийн PVC

Нэг цөмт, CUE, CU / XLPE / PVC / AL / AL / E / PVPE / PVC (Хүснэгт 19)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2800	500
800	3.2	2.5	51	8,570	3,400	400
1000	3.2	2.6	56	10,590	4,110	300

Гурван цөм, CU CUE, CU / XLPE / PVC эсвэл AL / E / XLPE / PVC (Хүснэгт 20)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийг бүрдсэн PVC

Нэг цөмт, Cu Cute, Cu / XLPE / AWA / AWA / PVC ам / AWLE / AWPE / AWA / PVC (Хүснэгт 21)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1,200	500
150	2.5	1.2	1.6	2.0	34	2270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2210	500
400	3.0	1.3	2.5	2.4	47	5,250	2820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

Гурван цөм, CUE, CU / XLPE / SWA / SWA / PVC эсвэл AL / PVC / SWA / SWA / PVC (Хүснэгт 22)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	60	400
185	2.5	1.7	3.15	3.2	72	11500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,13030	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан соронзон хальстай соронзон хальсны хуягласан PVC нь PVC бүрээс бүрдсэн PVC

Нэг цөмт, Cu-Cu / XLPE / ATA / ATA / PVCOR AL / AT / ATA / ATA / ATA / PVC (Хүснэгт 23)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1,200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Гурван цөмт, CU-CUE, CU / XLPE / STA / STA / PVCOR AL / STA / STA / STA / PVC (Хүснэгт 24)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200

6 ~ 30KV XLPE тусгаарлагдсан цахилгаан кабель

Энэ бүтээгдэхүүн нь Finand Nextrom (Nokia) гурван давхаргын корпорацийг ашиглан химийн хөндлөн хөндлөн огтлолцох үйлдвэрлэлийн үйлдвэрлэлийн шугамыг ашигладаг.
Энэ нь дунд зэргийн хүчдэлийн шугамыг тогтооход тохиромжтой.
Кабелийн гүйцэтгэл нь IEC 60502-ийн тоймтой нийцдэг.

Бүтээгдэхүүний үзүүлэлт

Загвар		Нэр
Cu / XLPE / PVC	Ал / XLPE / PVC	Зэс эсвэл ХАМГИЙН ЗАСГИЙН ТУХАЙ xlpe Дууссан ба pvc бүрээс бүрдсэн цахилгаан кабель
Cu / xlpe / pe	Al / XLPE / PE	Зэс эсвэл ХАМГИЙН ЗАСГИЙН ЗУРАГ xlpe ДЭЛГҮҮР, ПЕНТ
Cu / XLPE / STA / PVC	AL / XLPE / STA / PVC	Зэс эсвэл хөнгөн цагаан дамжуулагч xlpe-ийг тусгаарласан ган соронзон хальстай хуссан бэхэлсэн PVC-ийн тусламж
Cu / xlpe / sta / pe	Al / XLPE / STA / PE	Зэс эсвэл хөнгөн цагаан дамжуулагч Xlpe тусгаарлагдсан ган соронзон хальсны хуйсан бэхэлгээ
Cu / XLPE / SWA / PVC	AL / XLPE / SWA / PVC	Зэс эсвэл хөнгөн цагаан дамжуулагч xlpe нь ган утастай ган утас бэхжүүлсэн PVC бүрээстэй PVC
Cu / xlpe / swa / swa / pe	AL / XLPE / SWA / SWA / PE	Зэст эсвэл хөнгөн цагаан дамжуулагч Xlpe нь ган утастай ган утас Rmored Pe
Cu / xlpe / cwl / pe	Ал / XLPE / CWL / PE	Зэст эсвэл хөнгөн цагаан дамжуулагч Xlpe нь тусгаарлагдсан Encortifored давхарга

Програмын хооронд

Загвар		Програмын хооронд
Cu / XLPE / PVC	Ал / XLPE / PVC	Энэ нь дотор болон гадаа хэвтэхэд тохиромжтой бөгөөд хонгилоор хаалтанд бэхлэгдэх ёстой. Кабель нь даралтыг тэсвэрлэж чадахгүй боловч тодорхой хэмжээний цацраг туяатай байх боломжийг олгодог.
Cu / xlpe / pe	Al / XLPE / PE
Cu / XLPE / STA / PVC	AL / XLPE / STA / PVC	Газарт оршуулсан, кабель нь зарим даралтыг тэсвэрлэх чадвартай, гэхдээ их хэмжээний суналтын хүч чадлыг тэсвэрлэж чадахгүй.
Cu / xlpe / sta / pe	Al / XLPE / STA / PE
Cu / XLPE / SWA / PVC	AL / XLPE / SWA / PVC
Cu / xlpe / swa / swa / pe	AL / XLPE / SWA / SWA / PE
Cu / xlpe / cwl / pe	Ал / XLPE / CWL / PE	Энэ нь кабелийн гаднах давхаргын шаардлагыг эсэргүүцэхэд ашиглагддаг

Зүүн эрчим хүч

Электроникийн инженер

6 / 6kv, 6/10 (12) KV, Xlpe-ийг тусгаарласан этгээд тусгаарлагдсан PVC-ийг нэгтгэсэн PVC-ийн PVC кабель, Cu / xlpe / PVC / PVC / PVC (Хүснэгт 25)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1,050	620	500
95	3.4	1.8	27	1,320	730	500
120	3.4	1.8	28	1,580	840	500
150	3.4	1.9	30	1,880	960	500
185	3.4	1.9	32	2,250	1,100	500
240	3.4	2.0	34	2,870	1,350	500
300	3.4	2.1	37	3,490	1,580	500
400	3.4	2.2	40	4,350	1,920	500
500	3.4	2.3	44	5,440	2,320	500
630	3.4	2.4	48	6,860	2,830	500
800	3.4	2.5	52	8,600	3,430	400
1.000	3.4	2.6	56	10,630	4,150	300

Гурван цөм, Cu / Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC (Хүснэгт 26)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоо жинтэй жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	кг / км		m
16	3.4	2.1	39	1,410	1,110	500
25	3.4	2.2	42	1,800	1,320	500
35	3.4	2.3	45	2,170	1500	500
50	3.4	2.4	47	2,630	1,730	500
70	3.4	2.5	51	3,400	2,110	500
95	3.4	2.6	55	4,310	2510	500
120	3.4	2.7	58	5,150	2,860	500
150	3.4	2.9	62	6,100	3,300	500
185	3.4	3.0	66	7,310	3,810	500
240	3.4	3.1	71	9,290	4,680	400
300	3.4	3.3	76	11,240	5,450	300
400	3.4	3.5	83	14,040	6,660	250
500	3.4	3.7	91	17,530	8,050	200

6 / 6KV, 6/10 (12) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC бүрээс бүхий PVC

Нэг цөм, CU цөм, CU / XLPE / AWA / AWA / AWA / PVC / AAL / AW / AWA / AWA / AWA / AWC (Хүснэгт 27)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1,040	820	500
50	3.4	1.2	1.6	1.8	29	1,190	900	500
70	3.4	1.2	1.6	1.9	31	1,470	1,040	500
95	3.4	1.2	1.6	2.0	33	1,780	1,190	500
120	3.4	1.2	2.0	2.0	35	2,150	1,410	500
150	3.4	1.2	2.0	2.1	37	2,480	1,560	500
185	3.4	1.2	2.0	2.1	39	2890	1,730	500
240	3.4	1.2	2.0	2.2	41	3,570	2,050	500
300	3.4	1.2	2.0	2.3	44	4,230	2,330	500
400	3.4	1.3	2.5	2.4	48	5,320	2890	500
500	3.4	1.3	2.5	2.5	52	6500	3,380	500
630	3.4	1.4	2.5	2.6	56	8,020	3,990	400

Гурван цөм, CUE, CU / XLPE / SWA / SWA / PVC эсвэл AL / PVC / AL / SWA / SWA / PVC (Хүснэгт 28)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
16	3.4	1.3	2.5	2.4	47	3,700	2700	500
25	3.4	1.3	2.5	2.5	50	3,900	3,430	500
35	3.4	1.3	2.5	2.6	53	4,430	3,770	500
50	3.4	1.4	2.5	2.7	56	5,080	4,190	500
70	3.4	1.5	2.5	2.8	60	6,050	4,750	500
95	3.4	1.5	2.5	2.9	64	7,180	5,380	500
120	3.4	1.6	2.5	3.0	67	8,230	5,960	400
150	3.4	1.7	3.15	3.2	72	10,100	6,580	300
185	3.4	1.7	3.15	3.3	76	11,610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9510	250
300	3.4	1.9	3.15	3.7	87	16,420	10,630	200
400	3.4	2.0	4.0	4.0	96	21,700	12,880	200
500	3.4	2.2	4.0	4.2	104	25,280	15,800	200

6 / 6KV, 6/10 (12) KV, XLPE-ийн ГАЗРЫН ТУХАЙ ХӨГЖИЛТЭЙ

Нэг цөм, CUE, CU / XLPE / ATA / ATA / ATA / ATA / AT / ATA / ATA / ATA / PVC (Хүснэгт 29)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	0	0	кг / км		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1,090	790	500
70	3.4	1.2	0.5	1.9	30	1,350	920	500
95	3.4	1.2	0.5	1.9	32	1,650	1,060	500
120	3.4	1.2	0.5	2.0	33	1,940	1,190	500
150	3.4	1.2	0.5	2.0	35	2,240	1,320	500
185	3.4	1.2	0.5	2.1	37	2,650	1500	500
240	3.4	1.2	0.5	2.1	39	3,290	1,770	500
300	3.4	1.2	0.5	2.2	41	3,940	2,030	500
400	3.4	1.3	0.5	2.3	45	4,860	2,430	500
500	3.4	1.3	0.5	2.4	49	5,990	2,880	500
630	3.4	1.4	0.5	2.5	52	7,480	3,450	500

Гурван цөм, CUE, CU / CU / XLPE / STA / STA / PVC эсвэл AL / ST / STA / STA / PVC (Хүснэгт 30)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	0	0	кг / км		m
16	3.4	1.3	0.2	2.3	44	2220	1,900	500
25	3.4	1.3	0.5	2.4	47	2,660	2,180	500
35	3.4	1.3	0.5	2.5	50	3,110	2440	500
50	3.4	1.4	0.5	2.6	53	3,650	2,750	500
70	3.4	1.5	0.5	2.7	56	4,510	3,220	500
95	3.4	1.5	0.5	2.8	60	5,510	3,710	500
120	3.4	1.6	0.5	2.9	64	6,450	4,180	500
150	3.4	1.7	0.5	3.1	68	7500	4,700	400
185	3.4	1.7	0.5	3.2	71	8,830	5,330	400
240	3.4	1.8	0.5	3.3	77	10,960	6,360	300
300	3.4	1.9	0.5	3.5	82	13,090	7,300	250
400	3.4	2.0	0.8	3.8	91	16,910	9,530	200
500	3.4	2.2	0.8	4.0	99	20,720	11,250	200

8.7 / 10kv, 8.7 / 15 (17.5) KV, Xlpe-ийн тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC-ийг бүрдүүлэв

Нэг цөмт, Cue, Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC (Хүснэгт 31)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
25	4.5	1.8	24	640	480	500
35	4.5	1.8	25	760	540	500
50	4.5	1.8	26	900	610	500
70	4.5	1.8	28	1,140	710	500
95	4.5	1.8	29	1,420	830	500
120	4.5	1.9	31	1700	950	500
150	4.5	1.9	32	1,990	1,070	500
185	4.5	2.0	34	2,380	1,230	500
240	4.5	2.1	37	3,010	1,490	500
300	4.5	2.1	39	3,620	1,720	500
400	4.5	2.2	42	4,490	2,070	500
500	4.5	2.3	46	5,600	2,480	500
630	4.5	2.5	50	7,050	3,010	500
800	4.5	2.6	54	8,800	3,630	400
1000	4.5	2.7	58	10,850	4,370	300

Гурван цөм, CU / CU / XLPE / PVC эсвэл ALCC эсвэл AL / E / PVP / PVC (Хүснэгт 32)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
25	4.5	2.4	47	2,100	1,620	500
35	4.5	2.5	50	2510	1,840	500
50	4.5	2.6	52	2,980	2,080	500
70	4.5	2.7	56	3,760	2,470	500
95	4.5	2.8	60	4,700	2900	500
120	4.5	2.9	63	5,590	3,320	500
150	4.5	3.0	67	6,560	3,760	500
185	4.5	3.1	71	7,800	4,300	400
240	4.5	3.3	76	9,820	5,220	300
300	4.5	3.5	81	11,800	6,010	300
400	4.5	3.7	88	14,620	7,250	250
500	4.5	3.9	96	18,150	8,680	200

8 .7 / 10KV, 8.7 / 15 (17.5) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийг бүрсэн PVC-ийг бүрдүүлэв

Нэг цөм, CUE, CU / XLPE / AWA / AWA / PVC POUN / XLPE / AWA / AWA / PVC (Хүснэгт 33)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
25	4.5	1.2	1.6	1.8	29	1,020	860	500
35	4.5	1.2	1.6	1.9	30	1,170	950	500
50	4.5	1.2	1.6	1.9	32	1,340	1,040	500
70	4.5	1.2	1.6	2.0	34	1,640	1,190	500
95	4.5	1.2	2.0	2.1	36	2,020	1,430	500
120	4.5	1.2	2.0	2.1	38	2,310	1,570	500
150	4.5	1.2	2.0	2.2	39	2,660	1,740	500
185	4.5	1.2	2.0	2.2	41	3,070	1,920	500
240	4.5	1.2	2.0	2.3	44	3,750	2,240	500
300	4.5	1.3	2.5	2.4	47	4,590	2,690	500
400	4.5	1.3	2.5	2.5	50	5,550	3,120	500
500	4.5	1.4	2.5	2.6	51	6,750	3,640	500
630	4.5	1.4	2.5	2.7	58	8,280	4,240	400

Гурван цөм, CU цөм, CUE, CU / CU / SWA / SWA / PVC эсвэл AL / PVC / SWA / SWA / PVC (Хүснэгт 34)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	0	0	кг / км		m
25	4.5	1.4	2.5	2.7	55	4,560	4,080	500
35	4.5	1.4	2.5	2.8	58	5,080	4,410	500
50	4.5	1.5	2.5	2.9	61	5,7440	4,840	500
70	4.5	1.6	2.5	3.0	65	6,770	5,480	500
95	4.5	1.6	2.5	3.1	69	7,890	6,100	400
120	4.5	1.7	3.15	3.2	74	10,900	6,700	400
150	4.5	1.8	3.15	3.4	77	11,030	8,220	300
185	4.5	1.8	3.15	3.5	81	12,490	8,980	250
240	4.5	1.9	4.0	3.7	89	17,500	10,440	250
300	4.5	2.0	4.0	3.9	94	20,100	12,130	200
400	4.5	2.1	4.0	4.1	101	23,600	13,970	200

8.7 / 10KV, 8.7 / 15 (17.5) KV, Xlpe-ийн тусламжтайгаар халсан соронзон хальсны хуягласан PVC-ийг бүрдүүлэв

Нэг цөм, CUE, CU / XLPE / ATA / ATA / ATA / AT / AT / ATA / ATA / ATA / PVC (Хүснэгт 35)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
25	4.5	1.2	0.5	1.8	28	910	760	500
35	4.5	1.2	0.5	1.8	29	1,050	830	500
50	4.5	1.2	0.5	1.9	30	1,210	920	500
70	4.5	1.2	0.5	1.9	32	1,470	1,050	500
95	4.5	1.2	0.5	2.0	34	1,790	1,200	500
120	4.5	1.2	0.5	2.0	35	2,070	1,320	500
150	4.5	1.2	0.5	2.1	37	2,400	1,470	500
185	4.5	1.2	0.5	2.1	39	2800	1,640	500
240	4.5	1.2	0.5	2.2	41	3,460	1,940	500
300	4.5	1.3	0.5	2.3	44	4,160	2230	500
400	4.5	1.3	0.5	2.4	47	5,050	2,620	500
500	4.5	1.4	0.5	2.5	51	6,220	3,100	500
630	4.5	1.4	0.5	2.6	55	7,710	3,670	500

Гурван цөм, CU цөм, CU / XLPE / STA / STA / PVC / AL / PVC / STA / STA / PVC (Хүснэгт 36)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
25	4.5	1.4	0.5	2.6	52	3,120	2,640	500
35	4.5	1.4	0.5	2.6	55	3,570	2900	500
50	4.5	1.5	0.5	2.7	58	4,120	3,220	500
70	4.5	1.6	0.5	2.9	62	5,050	3,750	500
95	4.5	1.6	0.5	3.0	66	6,070	4,270	500
120	4.5	1.7	0.5	3.1	69	7,040	4,770	500
150	4.5	1.8	0.5	3.2	73	8,120	5,310	400
185	4.5	1.8	0.5	3.3	77	9,440	5,940	300
240	4.5	1.9	0.5	3.5	83	11,660	7,050	300
300	4.5	2.0	0.8	3.7	89	14,600	8,810	250
400	4.5	2.1	0.8	4.0	96	17,760	10,370	200
500	4.5	2.3	0.8	4.2	105	21,620	12,150	200

12/20 (24) KV, Xlpe-ийг тусгаарласан этгээдийг тусгаарласан PVC бүрээс бүрдсэн PVC-ийг бүрдүүлэв

Нэг цөмт, CUE, CU / XLPE / PVC / AL / E / XLPE / PVC / PVC (Хүснэгт 37)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
35	5.5	1.8	27	840	620	500
50	5.5	1.8	28	990	690	500
70	5.5	1.9	30	1,230	800	500
95	5.5	1.9	31	1,530	940	500
120	5.5	2.0	33	1,810	1,060	500
150	5.5	2.0	35	2,110	1,190	500
185	5.5	2.1	36	2510	1,360	500
240	5.5	2.1	39	3,130	1,610	500
300	5.5	2.2	41	3,760	1,860	500
400	5.5	2.3	44	4,650	2220	500
500	5.5	2.4	48	5,760	2,650	500
630	5.5	2.5	52	7,210	3,180	500
800	5.5	2.6	56	8,980	3,800	400
1000	5.5	2.8	61	11,060	4,580	300

Гурван цөм, Cu / Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC

(Хүснэгт 38)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	кг / км		m
35	5.5	2.6	54	2850	2,080	500
50	5.5	2.7	57	3,340	2,450	500
70	5.5	2.9	61	4,150	2850	500
95	5.5	3.0	65	5,110	3,310	500
120	5.5	3.1	68	5,990	3,730	500
150	5.5	3.2	72	6,980	4.180	500
185	5.5	3.3	75	8,240	4,740	400
240	5.5	3.5	81	10,310	5,700	300
300	5.5	3.6	86	12,350	6,570	300
400	5.5	3.8	93	15,220	7,830	200
500	5.5	4.1	101	18,800	9,320	200

12/20 (24) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийн PVC-ийн PVC

Нэг цөм, CU цөм, CU / XLPE / AWA / AWA / PVC ам / AWLE / AWA / AWA / PVC (Хүснэгт 39)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
35	5.5	1.2	1.6	1.9	32	1,290	1,070	500
50	5.5	1.2	2.0	2.0	35	1,550	1,250	500
70	5.5	1.2	2.0	2.1	37	1,840	1,420	500
95	5.5	1.2	2.0	2.1	38	2,160	1,570	500
120	5.5	1.2	2.0	2.2	40	2,470	1,730	500
150	5.5	1.2	2.0	2.2	41	2810	1,890	500
185	5.5	1.2	2.0	2.3	43	3,240	2,090	500
240	5.5	1.3	2.5	2.4	47	4,100	2580	500
300	5.5	1.3	2.5	2.5	49	4,800	2890	500
400	5.5	1.4	2.5	2.6	53	5,780	3,350	500
500	5.5	1.4	2.5	2.7	57	6,970	3,850	500
630	5.5	1.5	2.5	2.8	60	8,540	4,500	400

Гурван цөмт, CUE, CU / CU / XLPE / SWA / SWA / PVPE / XLPE / SWA / SWA / PVC (Хүснэгт 40)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
35	5.5	1.5	2.5	2.9	63	5,680	5,010	500
50	5.5	1.6	2.5	3.0	66	6,370	5,480	500
70	5.5	1.7	2.5	3.1	70	7,370	6,070	400
95	5.5	1.7	3.15	3.3	75	9,400	7,600	300
120	5.5	1.8	3.15	3.4	79	10,530	8,270	300
150	5.5	1.8	3.15	3.5	82	11,740	8,940	300
185	5.5	1.9	3.15	3.7	86	13,350	9,850	250
240	5.5	2.0	4.0	3.9	94	18 -U	11,820	200
300	5.5	2.1	4.0	4.0	99	20,500	13,080	200
400	5.5	2.2	4.0	4.3	106	23,310	15,930	200

Өмнөх:

Дараачийн:

*Баталгаажуулах код
