Дамжуулалтын шугамын хувьд 12KV-ийн параллель

5 0 Шүүмж

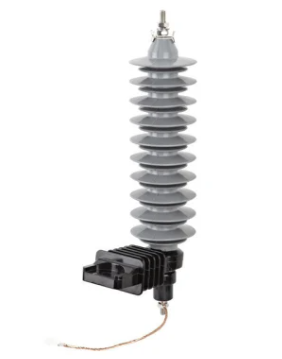

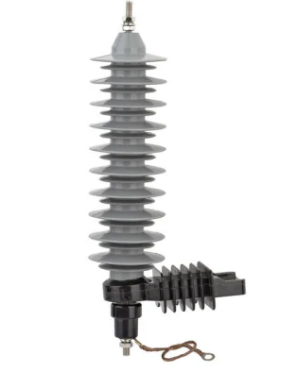

Surge Barester цуврал

1. Үнэлгээ: 0.22 ~ 500KV (шаазан), 0.22 ~ 220 кВт (нийлмэл)

2. Аппликешн: Цахилгаан дамжуулах болон түгээх системийг хэт их хүчдэлээс хамгаалах зорилгоор.

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Тойм

Sprege Barester бол аянгын хүчдэл, электрон системээс үүдэлтэй, цахилгаан станц, эсвэл сплинг үйлдлийн улмаас цахилгаан болон электрон системийг агуулсан өндөр гүйцэтгэлтэй хамгаалалтын төхөөрөмж юм. ХӨДӨЛМӨРИЙН ХӨДӨЛМӨРИЙН ХУДАЛДАН АВТОМАШИНЫ АЖИЛЛАГААНЫ АЖИЛЛАГААНЫ АЖИЛЛАГААНЫ АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨНИЙ ЭРҮҮЛ МЭНДИЙН ЭРДЭМ.

Програмын хувилбар

1. Системийн систем

Трансформаторууд, шилжүүлэгч, силь, хувийг аянгын цохилтоос хамгаалдаг.

2.-ийн энерги

SEAR-ийн нарны шил, салхин турбины хянагчдыг хамгаалах.

3.Telecommunications

Суурин станц, датаны төвүүдийг хүчдэлийн нахиалдаг.

4. ХӨДӨЛМӨРИЙН ТОНОГ ТӨХӨӨРӨМЖ

Мотор, автоматжуулалтын системд найдвартай байдлыг баталгаажуулдаг.

Ажлын нөхцөл

1. Оржны агаарын температур: -40ºC ~ + 40ºC;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / с байна

Техникийн паритей

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-5w-6	6	5.1	18		320	150	65
Yh-5w-9	9	7.65	27		430	150	65
Yh-5w-12	12	10.2	36		430	150	65
Yh-5w-15	15	12.75	45		530	150	65
Yh-5w-18	18	15.3	54		530	150	65
Yh-5w-21	21	16.8	63		640	150	65
Yh-5w-24	24	19.2	72		640	150	65
Yh-5w-27	27	21.6	81		740	150	65
Yh-5w-30	30	24	90		890	150	65
Yh-5w-33	33	26.4	99		890	150	65
Yh-5w-36	36	28.8	108		1115	150	65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-10w-6	6	5.1	18	1	320	250	100
Yh-10w-9	9	7.65	27	1	430	250	100
Yh-10w-12	12	10.2	36	1	430	250	100
Yh-10w-15	15	12.75	45	1	530	250	100
Yh-10w-18	18	15.3	54	1	530	250	100
Yh-10w-21	21	16.8	63	1	640	250	100
Yh-10w-24	24	19.2	72	1	740	250	100
Yh-10w-27	27	21.6	81	1	740	250	100
Yh-10w-30	30	24	90	1	890	250	100
Yh-10w-33	33	26.4	99	1	890	250	100
Yh-10w-36	36	28.8	108	1	1115	250	100
Yh-10w-42	42	33.6	126	2	1260	400	100
Yh-10w-48	48	39	139	2	1260	400	100
Yh-10w-54	54	42	160	2	1260	400	100
Yh-10w-60	60	48	178	2	1465	400	100
Yh-10w-66	66	52.8	196	2	1465	400	100
Yh-10w-72	72	57	214	2	2255	400	100
Yh-10w-84	84	67.2	244	2	2255	400	100
Yh-10w-90	90	72.5	249	2	2255	400	100
Yh-10w-96	96	75	265	3	3555	800	100
Yh-10w-108	108	84	281	3	3555	800	100
Yh-10w-120	120	96	300	3	4153	800	100
Yh-10w-150	150	120	416	3	5040	800	100
Yh-10w-200	200	156	520	3	7110	800	100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-20w-108	108	84	281	3	3555	800	100
Yh-20w-120	120	96	300	3	4153	800	100
Yh-20w-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y5w-6	6	5.1	18		280	150	65
Y5w-9	9	7.65	27		320	150	65
Y5w-12	12	10.2	36		320	150	65
Y5w-15	15	12.75	45		450	150	65
Y5w-18	18	15.3	54		450	150	65
Y5w-21	21	16.8	63		450	150	65
Y5w-24	24	19.2	72		510	150	65
Y5w-27	27	21.6	81		510	150	65
Y5w-30	30	24	90		890	150	65
Y5w-33	33	26.4	99		890	150	65
Y5w-36	36	28.8	108		890	150	65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y10w-6	6	5.1	18	1	280	250	100
Y10w-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10w-15	15	12.75	45	1	450	250	100
Y10WW-18	18	15.3	54	1	450	250	100
Y10w-21	21	16.8	63	1	450	250	100
Y10w-24	24	19.2	72	1	510	250	100
Y10w-27	27	21.6	81	1	510	250	100
Y10w-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10w-36	36	28.8	108	1	890	250	100
Y10w-42	42	33.6	126	2	1256	400	100
Y10w-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10w-66	66	52.8	196	2	1440	400	100
Y10WW-72	72	57	214	2	1440	400	100
Y10w-84	84	67.2	244	2	2200	400	100
Y10ww-90	90	72.5	249	2	2200	400	100
Y10w-96	96	75	265	3	3350	800	100
Y10w-108	108	84	281	3	3350	800	100
Y10w-120	120	96	300	3	3948	800	100
Y10w-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y20w-108	108	84	281	3	3555	800	100
Y20w-120	120	96	300	3	4106	800	100
Y20w-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20w-444	444	324	1106	4	17052	2000	100
