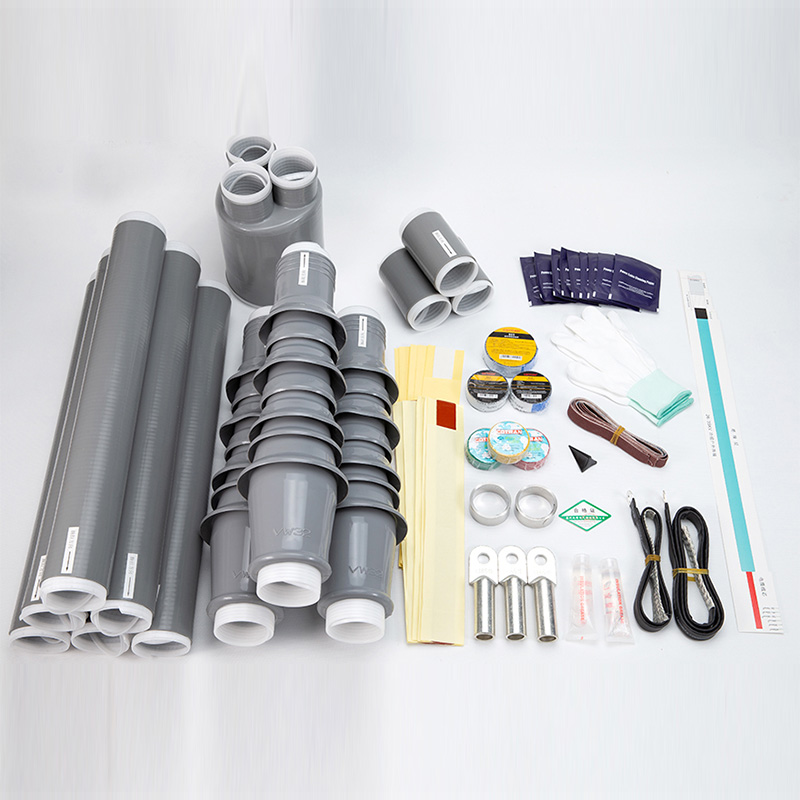

6-35кВ-ын Хүйтэн агшаах кабелийн хэрэгслүүд нь дунд хүчдэлийн цахилгааны кабелийн төгсгөл, холболтын өндөр гүйцэтгэлтэй шийдэл юм. Цуврал нь:
4E NLS Хүйтэн агшаагчтай дотор төгсгөл

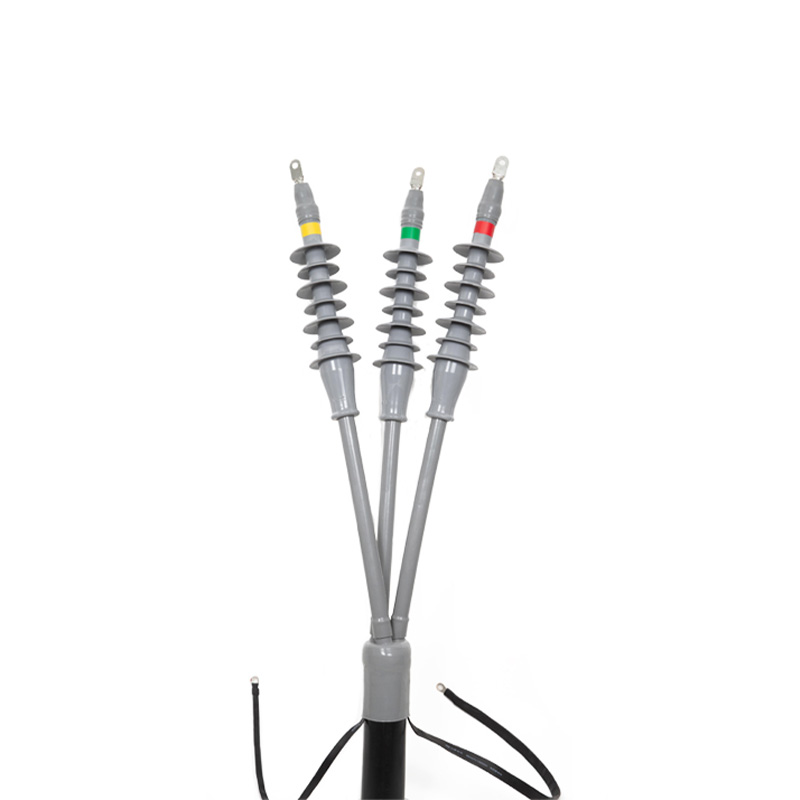

4E WLS Хүйтэн агшаагч гадаа дуусгах

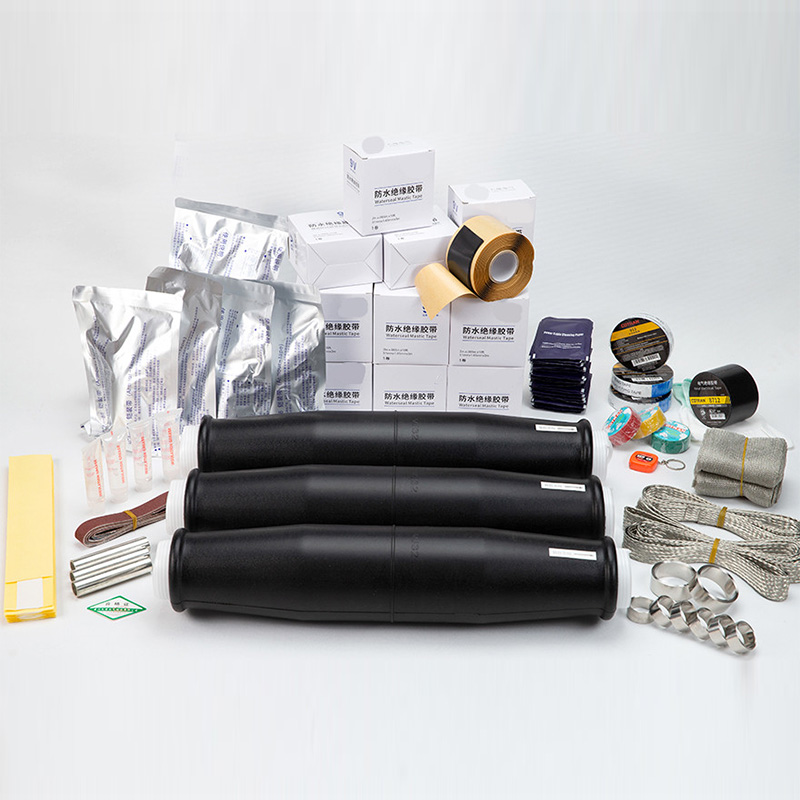

4E JLS Хүйтэн агшаагч дунд үе
Эдгээр хэрэгслүүд нь голчлон дараахь зүйлсээс бүрдэнэ.
Угсармал их бие (нэгдсэн стресс конус + тусгаарлагч их бие)
Төгсгөл (дотор эсвэл гадаа) эсвэл холбох хоолой (дунд холбоосын хувьд)
Хүйтэн агшилттай олон цөмт хурууны тавиур (олон цөмт кабелийн хувьд)
Хүйтэн агшилтын тусгаарлагч хоолой ба колориметрийн хоолой
Угсармал их бие нь шингэн силикон резин шахах хэлбэрийг ашиглан үйлдвэрлэсэн бөгөөд урт хугацааны тогтвортой байдал, цахилгаан талбайн жигд тархалт, кабелийн биед тогтмол радиаль даралтыг санал болгодог.
Маш сайн интерфэйсийн шинж чанар нь кабелийн ашиглалтын явцад амьсгалын замын мөлхөгч эвдрэлээс сэргийлдэг. Төгсгөл ба холбох хоолой нь кабелийн үндсэн материалын шаардлага, хэрэглэгчийн техникийн үзүүлэлтийг хангахаар хийгдсэн бөгөөд найдвартай тусгаарлагч хамгаалалт, ус үл нэвтрэх ажиллагааг хангана.
| Онцлогийн | тодорхойлолт |
|---|---|
| Маш сайн түүхий эд | Өндөр чанартай шингэн силикон резинээр хийсэн угсармал их бие - маш сайн дулаалга, суналт, эвдрэлийн бат бөх, тэлэлтийн дараа үлдэгдэл хэв гажилт багатай. |
| Хүйтэн агшилтын бүтэц | Өргөтгөх явцад гэмтэл учруулахгүйгээр бүтээгдэхүүний бүрэн бүтэн байдлыг хангадаг дэвшилтэт өргөтгөлийн төхөөрөмж, тулгуур хоолой ашиглан үйлдвэрлэсэн. |
| Хялбар суурилуулалт | Тусгай сургалт шаардлагагүй; энгийн, багаж хэрэгсэлгүй суурилуулснаар хөдөлмөрийн зардал бага |
| Параметрийн | утга |
|---|---|
| Үнэлэгдсэн хүчдэл | 6 кВ – 35 кВ |
| Цахилгаан давтамж нь хүчдэл тэсвэрлэх чадвартай | IEC 60502 стандартын дагуу (хүчдэлийн ангиллаас хамаарч) |
| Аянгын импульсийг тэсвэрлэх хүчдэл | IEC 60502 стандартын дагуу |
| Хэсэгчилсэн гадагшлах түвшин | ≤ 10 pC 1.73 U₀ температурт |
| Одоогийн хэмжэлт | 630 А / 800 А / 1250 А хүртэл (кабелийн хэмжээнээс хамаарч) |
| Богино залгааны гүйдэл (1 сек) | 31.5 кА хүртэл |
| Үйлдлийн температур | -40 ° C хүртэл + 90 ° C |
| Бүтээгдэхүүний төрөл | Загварын | хэрэглээ |
|---|---|---|
| Хүйтэн агшилтын дотор тасалгаа | 4E NLS | Дотор хуваарилах төхөөрөмж, трансформатор, самбарт зориулагдсан |
| Хүйтэн агшилтыг гадаа дуусгах | 4E WLS | Гадна агаарын шугам, дэд станц, ил суурилуулалтанд зориулагдсан |
| Хүйтэн агшилтын дунд үе | 4E JLS | XLPE эсвэл PILC кабелийг шууд холбоход зориулагдсан |
| Салбарын | хэрэглээ |
|---|---|
| Эрчим хүч түгээх сүлжээ | 6кВ – 35кВ анхдагч ба хоёрдогч хуваарилалт |
| Дэд станцууд | Трансформатор ба хуваарилах төхөөрөмжийн төгсгөл |
| Аж үйлдвэрийн үйлдвэрүүд | Үйлдвэр, уурхай, нефть химийн байгууламж |
| Сэргээгдэх эрчим хүч | Нарны ферм, салхины эрчим хүчний холболт |
| Дэд бүтэц | Хонгил, нисэх онгоцны буудал, төмөр зам |
| Ашиг тусын | тодорхойлолт |
|---|---|
| Өндөр чанартай шингэн силикон | Дээд зэргийн цахилгаан ба механик шинж чанар |
| Хүйтэн агшаах технологи | Дулаан шаардлагагүй - илүү найдвартай, хурдан суурилуулах |
| Нэг төрлийн цахилгаан орон | Нэгдсэн стресс конус нь PD-гүй ажиллах боломжийг олгодог |
| Усны хамгаалалттай, битүүмжилсэн | Чийгийн нэвтрэлтээс найдвартай хамгаалалт |
| Үйлчилгээний урт хугацаа | Ашиглалтын хэвийн нөхцөлд 30+ жил |
| Өргөн кабелийн нийцтэй байдал | XLPE, EPR, PILC кабельд тохиромжтой; зэс эсвэл хөнгөн цагаан дамжуулагч |
Үнэлэгдсэн хүчдэл UO / U (UM) KV | 6/10 (12.5) | 8.7 / 15 (17.5) | 26/35 (40.5) | Төмөр зам uo = 27.5 | Туршилтын улмалт | |||
5min давтамжийн хүчдэлийн тест | 4.5uo-ийн дагуу задаргаа, задаргаа | задаргаа, задаргаагүйгээр | ||||||
Борооны туршилтын 1 минутын давтамжийн хүчдэл | 4UO-ийн дор задаргаа, задаргаа | задаргаа, задаргаагүйгээр | ||||||
Өрөөний температурын тест дээр хэсэгчилсэн гадагшлуулах | 1.73UO ≤10PC-ээс доош буулгах | ≤1.6PC | ||||||
Агаарын шалгалтанд байнгын ачааллын эргэлт | 2.5uo болон дамжуулагчийг халаана 2.5uo ба дамжуулагчийг 95-100 ° C хүртэл халаана, | задаргаа, задаргаагүйгээр | ||||||
Температурын өндөр тестийн хэсэгчилсэн гадагшлах | кабелийн дамжуулагч кабелийн дамжуулагчийг 95-100C, 1.73uo ≤10pc-ийн буулгах | ≤1.6PC | ||||||
Өрөөний температурын тест дээр хэсэгчилсэн гадагшлуулах | 1.73UO ≤10PC-ээс доош буулгах | ≤1.6PC | ||||||
Температурын өндөр тестийн хүчдэлийн хүчдэл | 75 кВ | 95 кВ | 200 KV хуудас | 250 кВ | задаргаа, задаргаагүйгээр | |||
кабелийн дамжуулагч кабелийн дамжуулагч 95-100 ° C, эерэг, сөрөг, сөрөг, сөрөг, сөрөг туйлшралгүй | ||||||||
Тогтмол хүчдэлийн ачааллын мөчлөгийн тест | 2.5uo болон дамжуулагчийг халаана 2.5uo ба дамжуулагчийг 95-100 ° C-ээс 95-100 ° C-ээс температурт, задаргаа, задаргаагүйгээр | задаргаа, задаргаагүйгээр | ||||||
Температурын өндөр тестийн хэсэгчилсэн гадагшлах | кабелийн дамжуулагч кабелийн дамжуулагч 95-100 ° C, 1.73uo ≤10pc-ийн доор | ≤1.6PC | ||||||
Өрөөний температурын тест дээр хэсэгчилсэн гадагшлуулах | 1.73UO ≤10PC-ээс доош буулгах | ≤1.6PC | ||||||
Хүчдэлийн хүчдэлийн сорилт | 75 кВ | 95 кВ | 200 KV хуудас | 250 кВ | задаргаа, задаргаагүйгээр | |||
эерэг ба сөрөг туйлшрал, 10 удаа | ||||||||
15 минутын давтамжийн хүчдэлийн туршилт | 2.5uo дор задаргаа, задаргаа | задаргаа, задаргаагүйгээр | ||||||
Гадаа дуусах давс шүрших тест | 1.25 UO, 1000 цаг, ялгаагүй, ямар ч задаргаа, ямар ч задаргаа, ямар ч утгагүй цахилгаан, механик гэмтэл | задаргаа, задаргаагүйгээр | ||||||
Дотоод цуцлах нойтон туршилт | 1.25 UO, 300 цаг, 300 цаг, задаргаа, ямар ч утгагүй цахилгаан болон механик гэмтэл | задаргаа, задаргаагүйгээр | ||||||

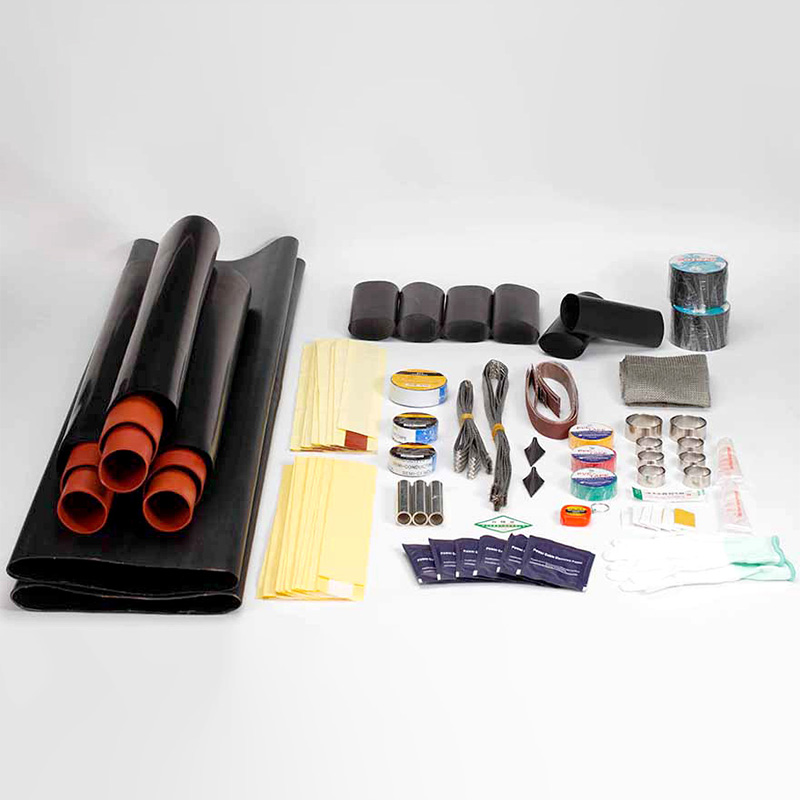

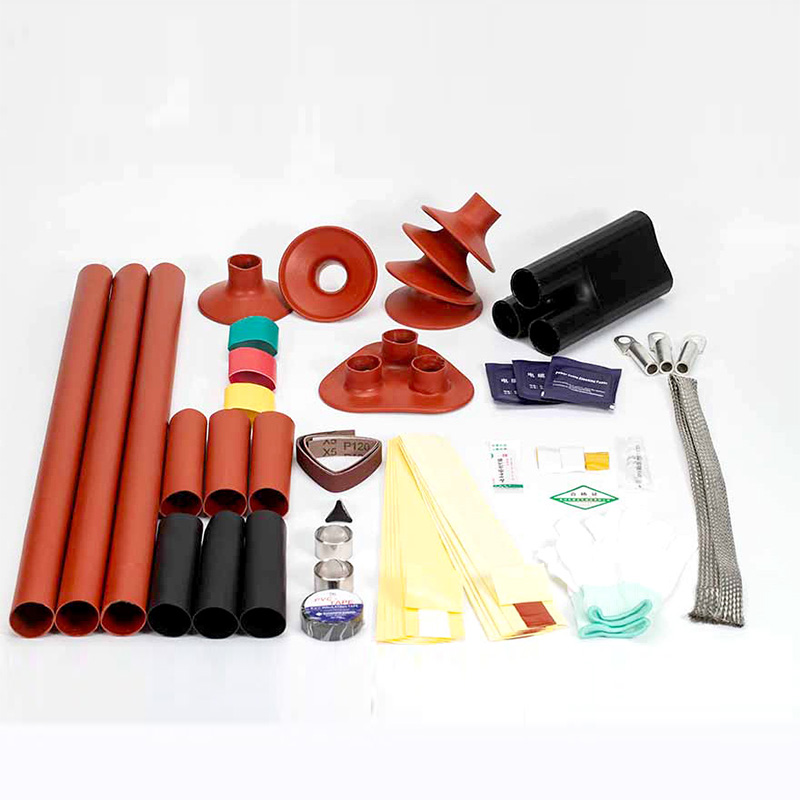

6-35KV дулааны багинах сав багагдах Кабель хэрэгслүүд:
4E-NRS, 4E-WRS, 4E-WRSE, 4E-JOUT нь LEATINK CALLINK CASTING CAPTION CAPTAL-д 35KV ба БАЯРЛАЛАА, БАЯРЛАЛАА. Дулаан нь кабель кабельны дагалдах хэрэгсэл бөгөөд энэ нь Retrotshase олон төрлийн кабелийн багцыг ашиглах явдал юм. Тохиромжтой суулгацтай, кабелийн биед тохиромжтой радиаль даралтыг хадгалаарай. PartaMeter төрлийн стрессийн ТУСГАЙ ХЯНАЛТЫН ТУСЛАМЖИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨНИЙ ТӨЛӨВЛӨГӨӨНИЙ ТӨЛӨВЛӨГӨӨГИЙН ТУСЛАМЖИЙН ТУСЛАМЖИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨ. Аюулгүй байдал, найдвартай үйл ажиллагааг хангахын тулд цахилгаан эдлэлийг rogles төрлийн кабель дагалдах хэрэгслээс сайжруулна. Гол бүрэлдэхүүн хэсэг нь гуужуулагч нь ихэвчлэн стресс хянах хоолой, дулааны хяналт, дулааны хяналт, гурван хуруу, битүүмжилсэн хоолой,
Гол үзүүлбэр ба бүтцийн онцлог:
Техникийн үзүүлэлт: BS-ийн BS 50181, IEC60502, GB / T12706 шаардлагыг хангах.
Дулаан нь түүхий эдийг багасгасан түүхий эд: Стресс хоолой нь тусгаарлагч кабелийн кабельийг таслав. Тусгаарлагч хоолой нь хор хөнөөлтэй нөлөө үзүүлдэг, хамгаалалтын ханцуй хамгаалдаг. Бүтээгдэхүүний дулааны агшилт нэлээд тогтвортой байна, халаалтын нөхцөлд халаалтын нөхцөлд багасч, үлдэгдэл хэв гажилт нь жижиг юм. Бүх бүтээгдэхүүн нь үйлдвэрт боловсруулж боловсруулж байна. Галыг ашиглах шаардлагагүй, тусгай сургалт явуулах шаардлагагүй, суулгалт нь энгийн бөгөөд хурдан байдаг.
Энэ нь бохир, хөгшрөлт, хөгшрөлт, сайн хүйтэн дулаан дулааныг тэсвэртэй болгодог.
Гадаргуу нь жигд, үзэсгэлэнтэй юм.
-Гүй / -битгий | Нэр | Загвар | Цахилгаан хүчдэл | Кабелийн хөндлөн огтлол | Цахилгаан хүчдэл | Кабелийн хөндлөн огтлол |
1 | Дулаан буурах нь доторх эргэлт буцалтгүй дуусгавар болно | 4e-nrs-8.7 / 15-1 | 6/10 8.7 / 10 8.7 / 15 | 25.mmm² | 8.7 / 15 | 25.mmm² |
4e-nrs-8.7 / 15-2-2 | 95 ~ 185 мм | 70 ~ 150 м²² | ||||
4E-NRS-8.7 / 15-5 | 240 ~ 400mm² | 185 ~ 300 мм | ||||
4E-NRS-8.7 / 15-4 | 5002mmmm² | 400 ~ 630 м²² | ||||
2 | Дулаан нь гадаа гадуур цуцлах | 4e-wrs-8.7 / 15-1 | 25.mmm² | 25.mmm² | ||
4E-WRS-8.7 / 15-2-2 | 95 ~ 185 мм | 70 ~ 150 м²² | ||||
4E-WRS-8.7 / 15-5-3 | 240 ~ 400mm² | 185 ~ 300 мм | ||||
4E-WRS-8.7 / 15-4 | 5002mmmm² | 400 ~ 630 м²² | ||||
3 | Дулаан нь дунд үе мөчний үе | 4E-JRS-8.7 / 15-1 | 25.mmm² | 25.mmm² | ||
4E-JRS-8.7 / 15-2-2 | 95 ~ 185 мм | 70 ~ 150 м²² | ||||
4E-JRS-8.7 / 15-5-3 | 240 ~ 400mm² | 185 ~ 300 мм | ||||
4E-JRS-8.7 / 15-4-4 | 5002mmmm² | 400 ~ 630 м²² | ||||
4 | Дулаан буурах нь доторх эргэлт буцалтгүй дуусгавар болно | 4E-NRS-26 / 35-1 | 18/30 21/35 26/35 | 50 ~ 150 м²² | 26/35 | 50 ~ 120 м²² |
4E-NRS-26 / 35-2 | 185 ~ 300 мм | 150 ~ 240 мм | ||||
4E-NRS-26 / 35-3-3 | 400 ~ 500 мм | 300 ~ 400mm² | ||||
4E-NRS-26 / 35-4 | 630 ~ 800mmm | 5002mmmm² | ||||
5 | Дулаан нь гадаа гадуур цуцлах | 4E-WRS-26 / 35-1 | 50 ~ 150 м²² | 50 ~ 120 м²² | ||
4E-WRS-26 / 35-2 | 185 ~ 300 мм | 150 ~ 240 мм | ||||
4E-WRS-26 / 35-3-3 | 400 ~ 500 мм | 300 ~ 400mm² | ||||
4E-WRS-26 / 35-4 | 630 ~ 800mmm | 5002mmmm² | ||||
6 | Дулаан нь дунд үе мөчний үе | 4E-JRS-26 / 35-1 | 50 ~ 150 м²² | 50 ~ 120 м²² | ||
4E-JRS-26 / 35-2 | 185 ~ 300 мм | 150 ~ 240 мм | ||||
4E-JRS-26 / 35-3 | 400 ~ 500 мм | 300 ~ 400mm² | ||||
4E-JRS-26 / 35-4 | 630 ~ 800mmm | 5002mmmm² |
Програмын хувилбар
Дунд зэргийн хүчдэлийн цахилгаан систем: 6-35KV-ийн хүчдэл, түгээлтийн системийг 6-35KV-ийн хурдацтай дамжуулах боломжтой.
Хотын дэд бүтцийн барилгын барилгын ажил: ялангуяа хот суурин газрын цахилгаан тэжээлийн тогтвортой байдлыг хангахын тулд газар доорх кабельд тохиромжтой.
Бүтээгдэхүүний давуу талууд
Энгийн суурилуулалт: Хүйт баглаа боогдлын явц: Хүйт баглаа боолгыг ашиглахад тусгай сургалт шаардагддаггүй бөгөөд угсрах нь хурдан бөгөөд тохиромжтой бөгөөд тохиромжтой юм.
Урт хугацааны тогтвортой байдал: Бүтээгдэхүүн нь маш сайн цахилгаан ажиллагаа, хөгшрөлтийн чадвартай, урт хугацааны өндөр температурт, өндөр чийгшлийн орчинд ажиллаж чаддаг.
Faqs
А: Кабелийн ямар түвшний кабелийн аль нь тохиромжтой вэ?
Х: Манай дунд хүчдэлийн хүйтэн агшин зуурын кабелийн хэрэгслүүд нь CAPTINDS CAPERS-ийг 6-35KV, завсрын системд ашиглахад тохиромжтой.
Асуулт: Хүйтэн борооны кабель дагалдах хэрэгслийг хэрхэн суулгах вэ?
Х: Энэхүү бүтээгдэхүүн нь дизайны хувьд маш энгийн бөгөөд хүйтэн агшин зуурын технологийг ашигладаг тул тусгай сургалт шаардагддаггүй. Зөвхөн суулгалтын гарын авлагыг дагаж мөрдөөрэй.
