Дунд хүчдэлийн эрчим хүчний хуваарилалт нь зөвхөн кабелиас илүү хамаарна. Холболтын цэг бүрт тусгаарлагчийг хадгалах, цахилгааны даралтыг хянах, бодит үйл ажиллагааны нөхцөлд сүлжээг тогтвортой байлгах бүрэлдэхүүн хэсгүүд шаардлагатай. Ийм учраас дунд хүчдэлийн кабелийн хэрэгслүүд нь цахилгаан түгээх системд чухал үүрэг гүйцэтгэдэг.
● Дунд хүчдэлийн кабелийн хэрэгслүүд нь MV кабелийг холбох, дуусгах, битүүмжлэх, хамгаалах.
● Эдгээр нь системийн аюулгүй байдал, найдвартай байдал, үйлчилгээний тасралтгүй байдалд зайлшгүй шаардлагатай.
● Кабелийн олон эвдрэл нь кабелийн дагуу биш, холболт эсвэл төгсгөлөөс эхэлдэг.
● Зөв сонголт, суурилуулалт нь ашиглалтын хугацаанд шууд нөлөөлдөг.
● Бүтээгдэхүүний чанар, техникийн дэмжлэг нь сүлжээний урт хугацааны гүйцэтгэлийг бүрдүүлдэг.

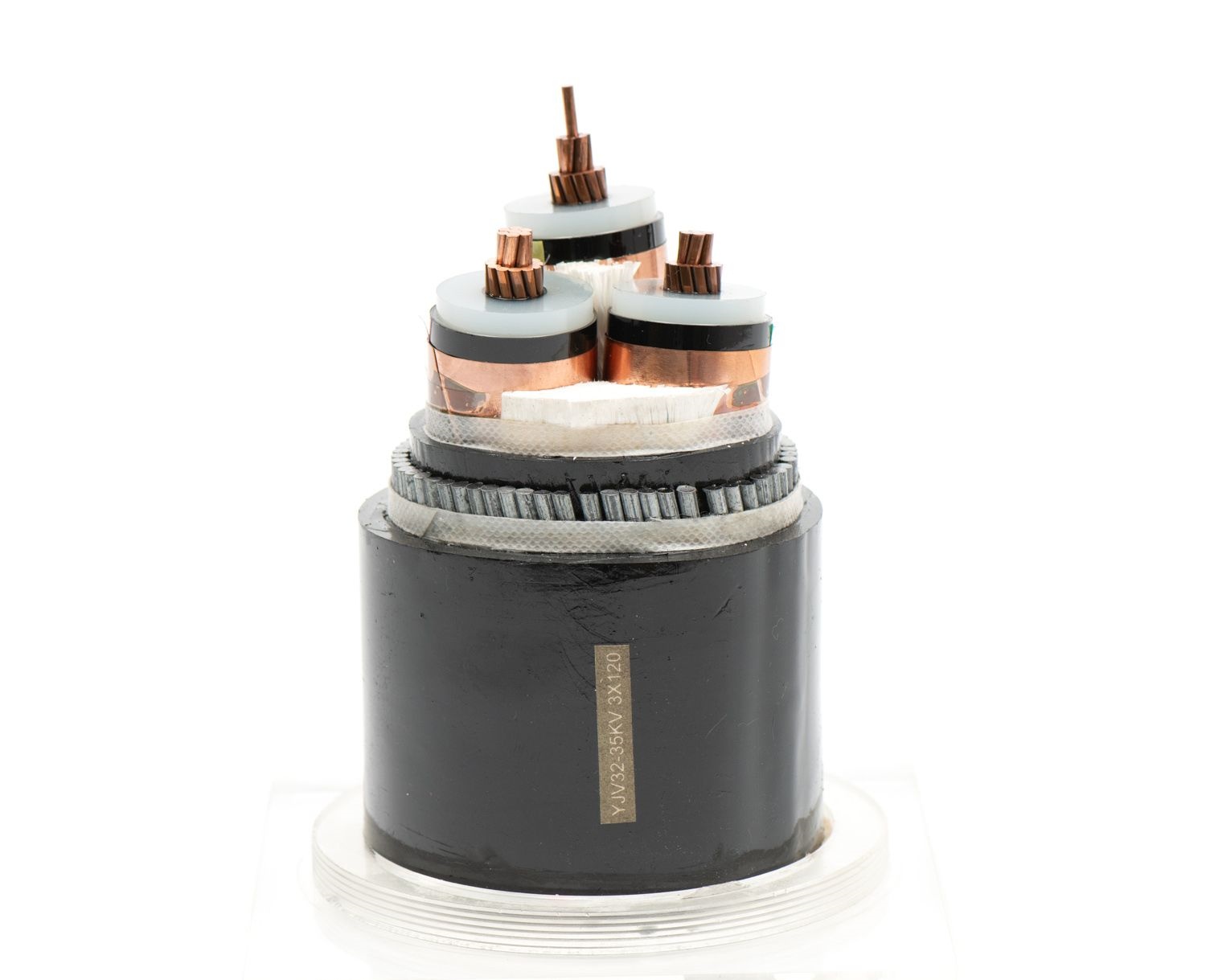

Дунд хүчдэлийн кабелийн хэрэгслүүд нь системийг ажиллагаатай, найдвартай болгохын тулд MV кабель дээр суурилуулсан бүрэлдэхүүн хэсгүүд юм. Тэд кабелийн хэсгүүд болон кабель ба цахилгаан тоног төхөөрөмжийн хооронд аюулгүй холболтын цэгүүдийг бий болгодог. Эдгээр дагалдах хэрэгсэлгүйгээр кабель нь бүрэн цахилгаан түгээх сүлжээний нэг хэсэг болж ажиллах боломжгүй.
Дунд зэргийн хүчдэл гэдэг нь стандарт, төслийн шаардлагаас хамааран 7.2 кВ-оос 42 кВ-ын хооронд хэлбэлздэг системийг хэлдэг. Энэ хүчдэлийн хүрээ нь нийтийн аж ахуй, дэд станц, үйлдвэрийн үйлдвэр, сэргээгдэх эрчим хүчний суурилуулалтанд түгээмэл байдаг. Тогтвортой цахилгаан гүйцэтгэлийг хадгалахын тулд дагалдах хэрэгсэл нь хүчдэлийн ангилалд тохирсон байх ёстой.
Кабель нь цахилгаан эрчим хүчийг зайнаас дамжуулдаг бол дагалдах хэрэгсэл нь кабелийг холбох, таслах, тоног төхөөрөмжтэй холбох цэгүүдийг удирддаг. Кабель нь хяналттай үйлдвэрийн нөхцөлд үйлдвэрлэгддэг боловч дагалдах хэрэгслийг ихэвчлэн газар дээр нь суурилуулдаг. Энэ ялгаа нь дагалдах хэрэгслийн дизайн, суурилуулалтын чанарыг онцгой чухал болгодог.
Дунд хүчдэлийн кабелийн хэрэгслүүд нь кабелийг тасалсан эсвэл холбоход бэлтгэсэн тусгаарлагчийг сэргээдэг. Тэд мөн дамжуулагчийн тасралтгүй байдлыг хангаж, хамгаалалтын хамгаалалтыг хадгалж, хүрээлэн буй орчны эвдрэлээс хамгаалдаг. Практикт тэд тусдаа кабелийн уртыг ажлын түгээлтийн хэлхээ болгон хувиргадаг.
Үндсэн ангилалд кабелийн холболт, кабелийн төгсгөл, салгаж болох холбогч, туслах хэрэгслүүд орно. Төрөл бүр нь кабелийн систем дотор тодорхой үүрэг гүйцэтгэдэг. Тэд хамтдаа аюулгүй ажиллагаа, сүлжээний тогтвортой ажиллагааг дэмждэг.
Эдгээр дагалдах хэрэгслүүдийг дэд станцууд, трансформаторын холболтууд, шилжүүлэгчийн интерфейсүүд, газар доорх холбоосууд, тэжээгчийн салбаруудад суурилуулсан. Тэд мөн салхин цахилгаан станц, нарны эрчим хүчний төсөл, үйлдвэрлэлийн эрчим хүчний системд өргөн хэрэглэгддэг. Кабель дуусч, чиглэлээ өөрчилдөг, эсвэл тоног төхөөрөмжтэй холбогддог аливаа цэг нь ихэвчлэн нэмэлт хэрэгсэл шаарддаг.
Эрчим хүчний хуваарилалт нь сүлжээн дэх тасралтгүй гүйдлийн урсгалаас хамаардаг. Дунд хүчдэлийн кабелийн хэрэгслүүд нь холболт, салаа цэг, төгсгөлд дамжуулагчийн замыг тогтвортой байлгадаг. Сул холболт нь хэт халалт, эсэргүүцэл нэмэгдэж, эрт бүтэлгүйтлийг үүсгэдэг.
Кабелийг хуулж, холбоход бэлтгэх үед түүний анхны тусгаарлагч бүтэц тасалддаг. Дагалдах хэрэгсэл нь тусгайлан зохион бүтээсэн тусгаарлагч болон стрессийг хянах элементүүдээр дамжуулан энэхүү хамгаалалтыг сэргээдэг. Хэрэв тэр хамгаалалт бүрэн бус байвал хэсэгчлэн гадагшлуулах, дулаалга эвдрэх эрсдэл эрс нэмэгддэг.
MV системүүд нь өндөр хүчдэлийн дор ажилладаг тул тогтворгүй интерфейс нь аюулгүй байдлын ноцтой эрсдэлийг бий болгодог. Тохиромжтой дагалдах хэрэгсэл нь гялалзах, гоожих, гэмтлийг нэмэгдүүлэх боломжийг бууруулдаг. Тэд мөн унтраах төхөөрөмж, трансформаторын тасалгаа зэрэг хаалттай тоног төхөөрөмжийн ажиллагааны аюулгүй байдлыг сайжруулдаг.
Трансформатор, хуваарилах төхөөрөмж, цагираган үндсэн нэгжүүд бүгд найдвартай кабелийн интерфейс шаарддаг. Дунд хүчдэлийн кабелийн хэрэгслүүд нь цахилгааны гүйцэтгэлийг сулруулахгүйгээр кабелиас төхөөрөмж рүү шилжих шилжилтийг бий болгодог. Эдгээр интерфейсийн чанар нь хэвийн ажиллагаа болон алдааны хариу урвалд нөлөөлдөг.
Дагалдах хэрэгсэл эвдэрсэн тохиолдолд үр дүн нь тэжээгчийн тасалдал, яаралтай засвар үйлчилгээ эсвэл үйлдвэрлэлийн алдагдал байж болно. Найдвартай дагалдах хэрэгсэл нь гэнэтийн тасалдлыг багасгаж, үйл ажиллагааны ерөнхий тогтвортой байдлыг сайжруулдаг. Энэ нь ялангуяа сул зогсолт нь зардал ихтэй байдаг нийтийн аж ахуйн болон үйлдвэрлэлийн системд онцгой ач холбогдолтой юм.
Кабелийн ашиглалтын хугацаа нь түүний дагалдах хэрэгслийн нөхцөлтэй нягт холбоотой байдаг. Сайн тохирсон, зөв суурилуулсан бүтээгдэхүүн нь цаг хугацааны явцад тусгаарлагчийн бүрэн бүтэн байдал, механик тогтвортой байдлыг хадгалдаг. Ихэнх тохиолдолд системийн урт хугацааны гүйцэтгэлийг кабелийн бие гэхээсээ илүү дагалдах цэгээр тодорхойлдог.
Кабелийн холболтууд нь хоёр MV кабелийн хэсгийг холбож, кабелийн цахилгаан ба механик бүтцийг сэргээдэг. Эдгээрийг маршрутын өргөтгөл, засварын хэсэг, газар доорх тэжээлийн сүлжээнд ашигладаг. Шулуун холболт ба шилжилтийн үе нь орчин үеийн түгээлтийн системд түгээмэл байдаг.
Кабелийн төгсгөлийг MV кабель нь тоног төхөөрөмж дээр эсвэл агаарын шилжилтийн цэг дээр дуусдаг тохиолдолд ашигладаг. Тэдний үүрэг бол тусгаарлагч, битүүмжлэлийг хадгалахын зэрэгцээ кабелийн төгсгөлд цахилгаан талбарыг хянах явдал юм. Дотор болон гаднах загварууд нь хүрээлэн буй орчны нөлөөлөл, мөлхөгчдийн шаардлагаас хамааран өөр өөр байдаг.
Салгаж болох холбогч нь кабель болон тоног төхөөрөмжийн хооронд дэлгэцтэй, салгаж болох интерфейсийг үүсгэдэг. Эдгээрийг авсаархан хуваарилах төхөөрөмж, трансформаторын хэрэглээнд өргөн ашигладаг. Тэдний үнэ цэнэ нь аюулгүй холболт, засвар үйлчилгээ хялбар, интерфейсийн найдвартай гүйцэтгэлд оршдог.
Дэмжих хэрэгслүүд нь хавчаар, битүүмжлэх хэсгүүд, кабелийн системийг тогтворжуулах бэхэлгээний элементүүдийг агуулдаг. Тэд гол гүйдлийг зөөдөггүй, гэхдээ чухал цэгүүдийн эргэн тойронд хөдөлгөөн, механик ачааллыг бууруулдаг. Гадна болон газар доорх суурилуулалтанд энэ дэмжлэг нь урт хугацааны найдвартай байдалд тодорхой нөлөө үзүүлдэг.
Дагалдах хэрэгслийн төрөл | Үндсэн функц | Ердийн хэрэглээ | Бүтэлгүйтлийн гол эрсдэл |
Кабелийн үе мөч | Кабелийн хэсгүүдийг холбоно | Газар доорх тэжээгч, зам засвар | Чийгийн нэвтрэлт, хэт халалт |
Кабель цуцлах | Тоног төхөөрөмжийн төгсгөлийн кабель | Шилжүүлэгч төхөөрөмж, трансформатор | Гялсгуур, тусгаарлагчийн стресс |
Салгаж болох холбогч | Салдаг интерфэйс үүсгэх | RMU, дэд станцууд | Интерфейсийн тохиромжгүй байдал, халаалт |
Туслах дагалдах хэрэгсэл | Тогтворжуулах, битүүмжлэх | Кабелийн оролт, гадаа гүйлт | Механик ачаалал, гаднах гэмтэл |
Дагалдах хэрэгсэл нь кабелийг холбохоор таслагдсан тусгаарлагчийг сэргээдэг. Энэ нь дамжуулагч эсвэл дэлгэцийн шилжилтийн эргэн тойронд сул цахилгаан цэгүүд үүсэхээс сэргийлдэг. Тусгаарлалтын систем нь хүчдэлийн ачаалал болон талбайн нөхцөлд тогтвортой байх ёстой.
Геометр эсвэл материалын огцом өөрчлөлтийн үед цахилгаан талбайн концентраци нэмэгддэг. Стрессийг хянах бүрэлдэхүүн хэсгүүд нь талбайг жигдрүүлж, холболт ба төгсгөлийн цахилгаан даралтыг бууруулдаг. Энэ нь дунд хүчдэлийн кабелийн дагалдах хэрэгсэл нь энгийн холбох хэрэгсэл гэхээсээ илүү инженерийн бүтээгдэхүүн болох нэг шалтгаан юм.
MV кабель нь хэвийн үйлчилгээ болон гэмтлийн үед системийг хамгаалдаг металл дэлгэц, газардуулгын замуудыг агуулдаг. Дагалдах хэрэгсэл нь холболтын бүсээр дамжин өнгөрөх замыг хадгалах ёстой. Газардуулгын тасралтгүй байдал нь аюулгүй байдлыг сулруулж, сүлжээний ерөнхий тогтвортой байдлыг бууруулдаг.
Ус, тоос, химийн бодис, температурын өөрчлөлт нь цаг хугацааны явцад ил гарсан интерфейсийг гэмтээж болно. Сайн битүүмжлэл нь дулаалгын системийг хамгаалж, дотоод нөхцлийг тогтвортой байлгадаг. Энэ нь булсан, далайн эрэг, үйлдвэрлэлийн орчинд онцгой ач холбогдолтой болдог.
Дагалдах хэрэгслийн эвдрэл нь ихэвчлэн дамжуулагч, тусгаарлагч, битүүмжлэлийн бүрэлдэхүүн хэсгүүдийн хоорондох интерфейсээс эхэлдэг. Нийтлэг шалтгаанууд нь буруу хүчдэлийн ангилал, тохирохгүй кабелийн хэмжээс, суурилуулах явцад бохирдол, стрессийн хяналт муутай байдаг. Чийг орох нь эрт муудах бас нэг гол шалтгаан юм.
Суулгацыг яаравчлах юм уу хяналт муутай бол өндөр чанартай бүтээгдэхүүн ч бүтэлгүйтдэг. Буруу хэмжигдэхүүн, буруу эргүүлэх момент, тааруулалт, бохир гадаргуу зэрэг нь эрсдэл үүсгэдэг. Суурилуулалтын жижиг алдаа нь дараа нь үйлчилгээний явцад гарсан томоохон алдаа болж хувирдаг.
Дагалдах хэрэгсэл эвдэрсэн үед нөлөөлөл нь ихэвчлэн нэг гэмтсэн хэсгээс давж гардаг. Энэ нь тэжээгчийн тасалдал, тоног төхөөрөмжийн ачаалал, үйлдвэрлэлийн алдагдал эсвэл яаралтай газар шорооны ажилд хүргэж болзошгүй. Чухал системүүдэд ашиглалтын зардал нь дагалдах хэрэгслийг солих зардлаас хурдан давж чаддаг.
Бүтээгдэхүүний чанар нь хэмжээсийн нарийвчлал, материалын чанар, суурилуулалтын тогтвортой байдалд нөлөөлдөг. Сайн хийгдсэн дагалдах хэрэгсэл нь ихэвчлэн илүү тогтвортой цахилгаан гүйцэтгэл, илүү сайн урт хугацааны битүүмжлэлийг хангадаг. Эрчим хүчний хуваарилалтад бага худалдан авалтын зардал нь амьдралын мөчлөгийн өндөр зардал болж хувирдаг.
Нийтлэг асуудал | Болзошгүй шалтгаан | Боломжит үр дүн |
Орон нутгийн хэт халалт | Дамжуулагчийн холболт муу | Бүтээмж буурсан, эрт бүтэлгүйтэл |
Хэсэгчилсэн гадагшлах | Стрессийн хяналт сул эсвэл тусгаарлагчийн согог | Аажмаар тусгаарлагчийн эвдрэл |
Чийгийн нэвтрэлт | Битүүмжлэл хангалтгүй | Зэврэлт, диэлектрик гэмтэл |
Flashover | Төгсгөлийн зохисгүй дизайн эсвэл суурилуулалт | Тоног төхөөрөмжийн эвдрэл, тасалдал |
Дагалдах хэрэгсэл нь нэрлэсэн хүчдэл болон сүлжээний системийн хамгийн өндөр хүчдэлтэй тохирч байх ёстой. Энэ нь хүлээгдэж буй гэмтлийн нөхцөл, дулаалгын шаардлагад нийцсэн байх ёстой. Зөв үнэлгээ нь илүү хүчтэй үйл ажиллагааны маржин, илүү тогтвортой гүйцэтгэлийг хангадаг.
Кабелийн төрөл, дамжуулагчийн хэмжээ, тусгаарлагч материал, дэлгэцийн дизайн зэрэг нь дагалдах хэрэгслийн сонголтод нөлөөлдөг. Нэг кабелийн бүтцэд зориулагдсан бүтээгдэхүүн нь нөгөө кабелийн бүтцэд тохирохгүй байж болно. Тодорхойлолт хийх, суурилуулахаас өмнө кабелийн үнэн зөв мэдээлэл нь чухал юм.
Дотор өрөөнүүд, гаднах дэд станцууд, үйлдвэрлэлийн үйлдвэрүүд, булсан замууд нь дагалдах хэрэгсэлд өөр өөр шаардлага тавьдаг. Температур, чийгшил, бохирдол, орон зайн хязгаарлалт зэрэг нь бүтээгдэхүүний сонголтод нөлөөлдөг. Сонголт нь дангаар нь каталогийн мэдээлэл биш харин тухайн газрын бодит нөхцөл байдлыг тусгасан байх ёстой.
Техникийн дэмжлэг нь техникийн үзүүлэлтүүдийн алдааг багасгаж, суулгацын үр дүнг сайжруулдаг. Тохиромжтой байдал, суулгах алхмууд, хэрэглээний хязгаарлалтын талаархи тодорхой заавар нь үнэтэй алдаанаас урьдчилан сэргийлж чадна. Энэ нь нарийн төвөгтэй сүлжээ, экспортын төслүүдэд илүү чухал болж байна.
Урт хугацааны гүйцэтгэл нь сахилга баттай суурилуулах дадлагаас эхэлдэг. Цэвэр кабелийн бэлтгэл, нарийвчлалтай хэмжээс, зөв холбогчийг чангалах нь бүх асуудал юм. Тогтвортой журам нь бригад болон талбайн хоорондын ялгааг багасгадаг.
Суулгасны дараа хийсэн шалгалт нь дагалдах хэрэгслийг зөв угсарсан эсэхийг баталгаажуулдаг. Төслөөс хамааран энэ нь харааны шалгалт, тасралтгүй байдлын баталгаажуулалт, тусгаарлагчийн туршилтыг багтааж болно. Эрт үзлэг хийх нь алдаа гарсны дараах алдааг олж засварлахаас хамаагүй бага зардалтай.
Зарим MV систем нь зөвхөн хязгаарлагдмал байнгын анхаарал шаарддаг боловч чухал сүлжээнүүдийн нөхцөл байдлыг тогтмол шалгах нь ашиг тустай хэвээр байна. Дулааны хяналт, битүүмжлэлийн хяналт, ерөнхий нөхцөл байдлын үнэлгээ нь эрт үеийн асуудлуудыг илрүүлж чадна. Энэ нь ялангуяа үйлдвэрлэлийн, гадаа, ачаалал ихтэй орчинд ашигтай байдаг.
Эрчим хүч түгээх системийг зөвхөн худалдан авах үе шатанд бус, бүрэн ашиглалтын хугацаанд нь үнэлэх ёстой. Удаан эдэлгээтэй материал, тогтвортой дизайн, найдвартай техникийн баримт бичиг нь урт хугацааны илүү сайн үр дүнг дэмждэг. Олон холболтын цэгүүдэд дагалдах хэрэгслийн чанар нь бүхэл хэлхээний найдвартай байдлыг бүрдүүлдэг.
Дунд хүчдэлийн кабелийн хэрэгслүүд нь эрчим хүчийг найдвартай, найдвартай хуваарилахад зайлшгүй шаардлагатай. Эдгээр нь эвдрэл гарах магадлал өндөр байгаа цэгүүдэд MV кабелийн системийг холбох, дуусгах, тусгаарлах, битүүмжлэх, хамгаалдаг. Зөв сонголт, бүтээгдэхүүний чанар, чадварлаг суурилуулалт нь сүлжээний тогтвортой байдал, засвар үйлчилгээний эрэлт хэрэгцээ, үйлчилгээний хугацаа зэрэгт нөлөөлдөг. East Energy Electrical Engineering Co., Ltd (4E) нь практикт ашиглах зориулалттай дунд хүчдэлийн кабелийн хэрэгслүүд, кабелийн системүүд болон холбогдох тоног төхөөрөмжөөр хангадаг. Бүтээгдэхүүний хүрээ, техникийн үйлчилгээний чадавхи, олон улсын төслийн туршлага нь нийтийн аж ахуй, аж үйлдвэр, сэргээгдэх эрчим хүч түгээх төслүүдэд илүү сайн гүйцэтгэлийг дэмждэг.
Эдгээр нь дунд хүчдэлийн кабелийг холбох, дуусгах, битүүмжлэх, хамгаалахад ашиглагддаг. Тэд мөн цахилгааны даралтыг хянаж, холболтын цэгүүдэд тусгаарлагчийг хадгалдаг.
Олон системд дунд хүчдэл нь ойролцоогоор 7.2 кВ-оос 42 кВ хүртэл хэлбэлздэг. Тодорхой тодорхойлолт нь орон нутгийн стандарт, төслийн загвараас хамаарна.
Үндсэн төрлүүд нь кабелийн холболт, кабелийн төгсгөл, салгаж болох холбогч, туслах хэрэгслүүд юм. Кабелийн системд тус бүр өөр үүрэг гүйцэтгэдэг.
Сүлжээний олон гэмтэл нь холболт эсвэл төгсгөлөөс эхэлдэг тул тэдгээр нь чухал юм. Найдвартай дагалдах хэрэгсэл нь аюулгүй байдал, тасралтгүй байдал, үйлчилгээний хугацааг сайжруулдаг.
Алдаа нь ихэвчлэн буруу сонголт, буруу суурилуулалт, бохирдол, битүүмжлэл сул зэргээс үүсдэг. Чийгийн нэвтрэлт, стрессийн хяналт муу байх нь бас нийтлэг шалтгаан болдог.
Хүчдэлийн ангилал, кабелийн бүтэц, суурилуулах орчин зэргээс эхэлнэ. Дараа нь хэрэглэхийн өмнө нийцтэй байдал, техникийн зааварчилгааг баталгаажуулна уу.
Тиймээ. Олон системд хамгийн сул тал нь кабелийн бие биш, харин дагалдах хэрэгслийн үүсгэсэн холболтын цэг юм.
