| Тоо хэмжээ: | |
|---|---|
Туйл суурилуулсан SF6 ачааллын завсарлага солих гарын авлага / мотор
6kv, ... .40.5kv, 400A, 400а, .. 630, .... .1250a
Тохируулсан үйлдвэрлэлийг өгсөн
Дизайн, угсралтын, угсралтын, тест хийх бүх шийдэл
● Хураангуй
RPP нь SF6 тусгаарлагдсан, гадаа суурилуулсан ачаалалтай ачаалах цифрт завсарлага, олон мөрний урт олонслаг гэрэл байшинвч унтраачин ба тодорхой
Орчин үеийн алсын удирдлагатай тээврийн хэрэгслийн аюулгүй байдлын системд ашиглах зориулалттай. RPS нь найдвартай засвар үйлчилгээг санал болгодог
давстай агаар мандлын агаар мандал, идэмхий үйлдвэрлэл, идэмхий үйлдвэрлэл, идэмхий аж үйлдвэрийн үйлдвэрлэл,
бохирдол, цас, мөс. Энэ нь маш сайн ачаалал, алдаатай, алдаатай хүчин чадалтай, тусгаарлалтыг хангаж чаддаг
Ачаалах завсарлагааны шилжүүлэгчдэд заасан шаардлага. Газардсан металл сав нь гадагшлуулах урсгалыг давж гарахаас сэргийлдэг
нээлттэй унтраалга. RPS нь орон нутгийн болон алслагдсан цахилгаан хяналтанд зориулж гараар ажиллуулж, мотор ажиллуулж, сайжруулж болно.
● Үйлчилгээний орчин
1.Ац температур: Хамгийн их температур: + 85 ℃; Хамгийн бага температур: -45 ℃
Чийглэг: Сарын дундаж чийгшил 95%; Өдөр тутмын дундаж чийгшил 90%.
Далайн түвшнээс дээш өндөр: Суурилуулалтын хамгийн дээд тал нь: 2500м ба түүнээс дээш өндөр.
Зэвүүн, шатамхай хий, ууртай хий, уур уцаар бохирддоггүй.
● Санал болгож байна
Одоогийн REAL-ийн үнэлгээтэй нэмэлт ангиуд:
- intype rps 15, ration6-20 KV, 400A, 1650A, 2050A, 2050A, 2050A;
- intype RPS 27, RECITE22-27 KV-ийг 400А, 1650A, 2050A, 2050А, 2050А;
- intype rps 38, ration30-40.5 KV-тэй 400A, 1650A, 2050A, 2050A;
Өөр өөр сүлжээний програм суулгах нэмэлт ангиудтай:

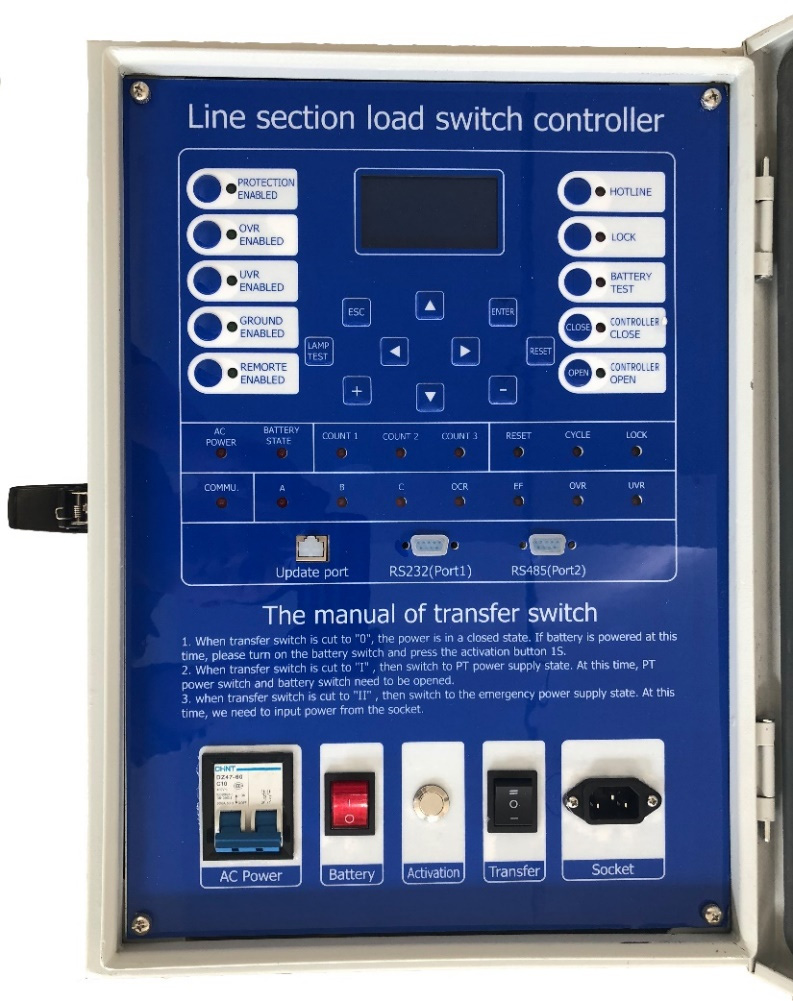

Хэсгийн функц (хэсэг)
50 удаа даруй / тодорхой хугацааны хэт их хэтрүүлэг (P.OC)
51 фазын хугацаа хэтэрсэн (P.fore муруй / p.delay муруй)
Хэт их ачаалал (n.fast муруй / n.delay муруй)
50n үлдэгдэл газар агшин зуурын газар агшин зуурын / тодорхой хугацааны хэтрүүлэг (G.OC)
51n Үлдэгдэл Үлдэгдэл цаг хугацаатай (g.fast муруй / g.delay муруй)
50SEF эмзэг газрын алдаа (SEF)
51c хүйтэн ачаалал (хүйтэн ачаалал)
TRSOTF Switch-On-ON алдаатай (SOTF)
59 Хүчдэл ( L.Over Shal SOC )
27 Хүчдэлийн дор (L. Loulder Shal)
Хяналтын функцүүд:
Анхан шатны / хоёрдогч үе шат, дэлхийн урсгал
Чиглэл
Үндсэн / хоёрдогч шугам ба фазын хүчдэл
Илэрхий хүч ба цахилгаан эрчим хүч
Бодит ба реактив хүч
Түүхэн эрэлтийн бүртгэл
Эерэг фазын дарааллын хүчдэл ба гүйдэл
Сөрөг фазын дарааллын хүчдэл ба одоогийн
Тэг фазын дарааллын хүчдэл
Олон дахилт
Хоёртын оролт / гаралтын статус
Аялал жуулчлалын хэлхээний эрүүл / бүтэлгүйтэл
Цаг, өдөр
Алдрын бүртгэл
Арга хэмжээний бүртгэл
● RPS функц
Өндөр чанарын 3 мм зэвэрдэггүй гангуур нь савыг хамгийн их бат бөх байдалд зориулж,
Зэврэлтийг багасгахын тулд гагнуурын хамгийн бага шугам, мөн тусгайлан аюулгүй байдлыг хангах үүднээс тусгайлан
Савны хамгийн их хүчин чадлын багтаамжийн багтаамж бүхий дотоод нуман хаалтын ажиллагаа
халуун хий агааржуулалтгүйгээр дотоод алдааг тэсвэрлэдэг.
Хаврын бие даасан үйл ажиллагааны механизм нь Rockwill ® Патентын спираль хавар үрчилж авбал баталгаат ачааллыг өгдөг
Сүүлчийн нээлтийн хурдыг нээх, хаах замаар эвдрэлийг эвдэх.

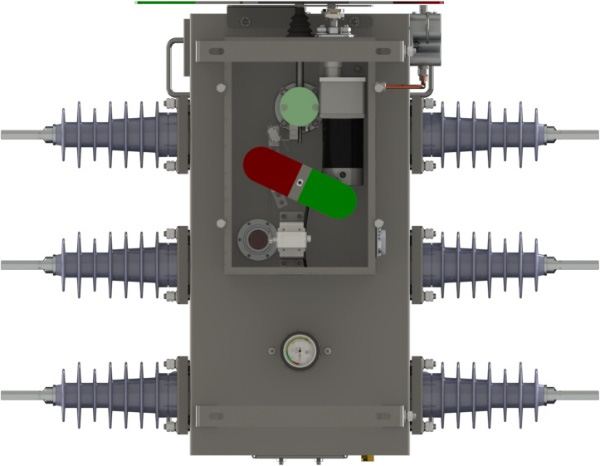

RPS нь шилжүүлэгчтэй шууд холбогдсон гэрлийн тусгайлан тусгасан байрлалыг тусгасан болно
Босоо ам нь тодорхой, эв нэгдэлтэй шилжүүлэгч байрлалын заалтаар хангаж байна. Гэрлийн тусгасан материалаар хийсэн үзүүлэлт
бороо орохдоо шөнийн цагаар ч гэсэн газрын түвшингээс амархан харагдах болно.
● RPS-ийн үндсэн шинэ давуу талууд
Өөрийн патент бүхий тусгай дизайн гарын авлагын төхөөрөмжийн технологийг хангах, энэ нь ердийн болон
хэвийн бус нөхцөл байдал хаах. Энэ нь хаагдсан хурд (цаг) IEC62271-100-ийг дагаж мөрдөнө.
Энэ функц нь томоохон осол гарах боломжгүй үед энэ функциональ актуаль үйлдлийн алдаа гардаг.
Зэврэлт тэсвэртэй, нийлмэл бутлуур
Гараар түгжигдэх механизм (дэгээ наалддаг)
Найдвартай орон сууцны газар

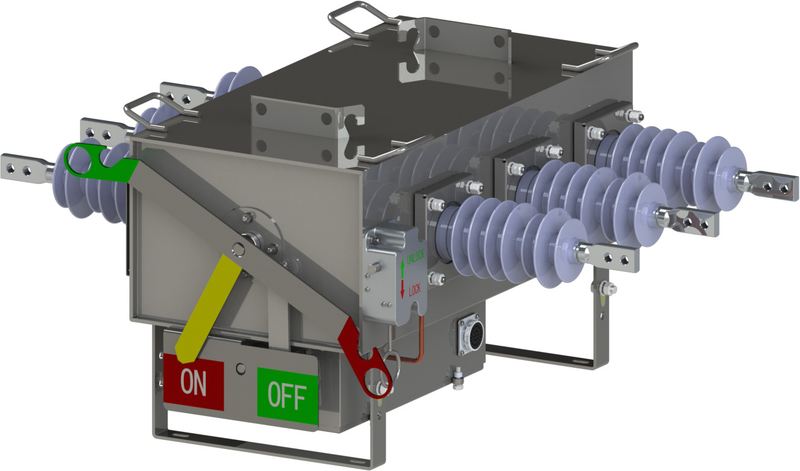

O / C үзүүлэлт (гэрлийн тусгалаар тусгасан материалаар хийсэн),
Үйл ажиллагааны эсрэг, хийн нягтрал хэмжигдэхүүн
газрын түвшнээс харах боломжтой.
Нарийвчилсан, нэгдсэн Heelium гоожсон байдал
SF6 нэвчилтийг хангах тоног төхөөрөмжийг дүүргэх
Шилжүүлэгч бүр нь жилд 0.1% -иас бага байна.
Мотор хөтөч, сайт дээр амархан татагддаг
гар аргаар ажилласан нэгжүүд.
● RPS-ийн мөлхөх зай
Газар нутгийг газрын мөлхөх | 5KV BIL 95 / 110KV | 27KV BIL125 / 150KV | 38kv bil 170 / 200KV |
Нийлмэл бутлуур | 564mm | 840 мм | 1400мм |
Шаазан бутлах | 556 мм | 708 мм | 1250 мм |
● Одоогийн трансформатор ба хүчдэлийн мэдрэгч
Хэсгийн дугаар | RPS-15 | RPS-27 | RPS-38 | |||
Гарын авлага | Суурийн | Гарын авлага | Суурийн | Гарын авлага | Суурийн | |
Одоогийн трансформатор | / | 3 | / | 3 | / | 3 |
Хүч ухах мэдрэгч | / | 3/6 | / | 3/6 | / | 3/6 |
Тэмдэглэл: Одоогийн трансформаторууд ба хүчдэлийн мэдрэгчийг шаардлагын дагуу тохируулж болно.
● лавлах стандарт
IEC 62271-1 IEC62271-102 IEC 62271-103-103-103
Өндөр хүчдэлийн шилжүүлэгч ба удирдлагууд. 103-р хэсэг: 1 кВ-аас дээш үнэлгээтэй хүчдэлийг 52 кВ-ээс дээш өргөжүүлнэ
Урд: Өнгө нь тодорхой O / C үзүүлэлт
● Техникийн үндсэн мэдээлэл
