Кабортын зориулалтаар 1000 санах ойтой зэсийн нүүлгэн шилжүүлэн тууз

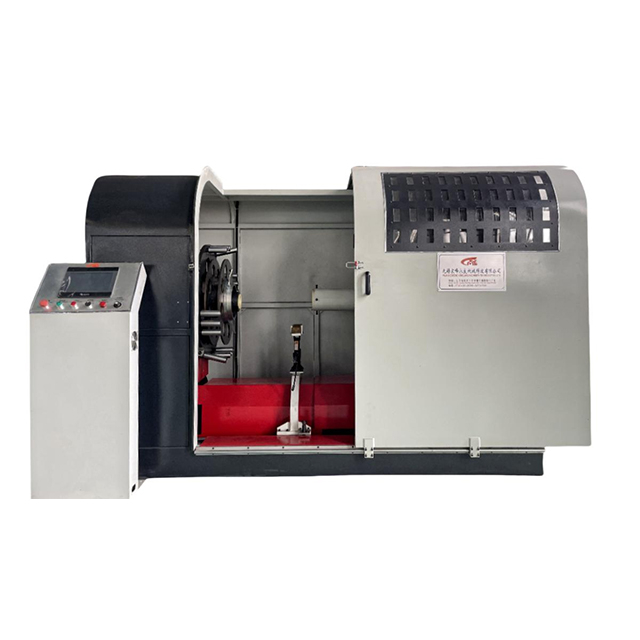

1000 RPM нарийн зэс соронзон хальсны хамгаалалтын машин

Бүтээгдэхүүний тойм

1000 RPM-ийн нарийвчлалтай зэс соронзон хальсны хамгаалалтын машин нь бүтээгдэхүүндээ өндөр давтамжийн EMI хамгаалалтыг чухалчилдаг кабель үйлдвэрлэгчдэд зориулсан хувиргах шийдэл болж гарч ирдэг. Энэхүү орчин үеийн тоног төхөөрөмж нь кабелийн гадаргуу дээр зэс туузыг (0.05 мм-ээс 0.12 мм-ийн зузаантай) наах ажлыг автоматжуулж, микроны түвшний нарийвчлалтайгаар кабелийн бүх уртын дагуу ±0.1 мм-ийн давхцлын нарийвчлалд хүрдэг.

Тогтворгүй хамрах хүрээг хамарсан гарын авлагын хамгаалалтын аргуудаас ялгаатай нь энэ машин нь 100% хамгаалалтын тасралтгүй байдлыг хангадаг бөгөөд энэ нь өгөгдөл дамжуулах өндөр хурдтай кабелийн дохионы бүрэн бүтэн байдлыг хангах чухал шаардлага бөгөөд үүнд:

• Ethernet кабель (Cat6a, Cat7, Cat8)

• Коаксиаль кабель (RF, хиймэл дагуул, өргөн нэвтрүүлэг)

• USB болон HDMI кабель

• Үйлдвэрийн фельдбус кабель (Profibus, DeviceNet, CAN автобус)

• Эмнэлгийн дүрсний кабель (MRI, CT, хэт авиан)

Түүний бат бөх бүтэц, дэвшилтэт хяналтын системүүд нь үүнийг хоёуланд нь тохиромжтой болгодог.

• Бага оврын тусгай кабелийн үйлдвэрлэл (прототип, захиалгат загвар)

• Том хэмжээний массын үйлдвэрлэлийн үйл ажиллагаа (их хэмжээний, тасралтгүй үйлдвэрлэл)

Гол онцлог

Өндөр хурдны ажиллагаа

• Нарийвчлалтай серво хөтөч системээр хангагдсан ±1% хурдны тогтвортой байдал бүхий дээд тал нь 1000 RPM хурдтайгаар ажилладаг.

• Уламжлалт хамгаалалтын машинтай харьцуулахад үйлдвэрлэлийн гарцыг 40%-иар нэмэгдүүлнэ

• Автоматжуулалтын тусламжтайгаар хөдөлмөрийн зардлыг 60% хүртэл бууруулдаг

• Хамгийн бага операторын оролцоотойгоор 24/7 тасралтгүй ажиллах боломжтой

Тохируулах боломжтой давхцлын хяналт

• 5-15%-ийн давхцлыг хадгалах дижитал давхцлын тохируулгын механизмыг агуулсан (хэрэглэгч 1%-ийн өсөлтөөр сонгох боломжтой)

• Хамгаалалтын үр ашгийг оновчтой болгодог - EMI/RFI нийцлийн стандартыг хангахад зайлшгүй шаардлагатай, тухайлбал:

• CISPR 22 (Мэдээллийн технологийн тоног төхөөрөмж)

• FCC 15-р хэсэг (Санамсаргүй радиаторууд)

• IEC 61000-6 (Цахилгаан соронзон нийцтэй байдал)

• MIL-STD-461 (Цэргийн тоног төхөөрөмж)

Материалын уян хатан байдал

• 40 мм хүртэл өргөнтэй зэс туузыг байрлуулна

• Хамгаалах өөр материалыг дэмждэг:

• Хөнгөн цагаан тууз

• Цагаан тугалгатай зэс тууз

• Зэсээр бүрсэн хөнгөн цагаан нийлмэл соронзон хальснууд

• Мөнгөн бүрсэн зэс тууз (өндөр давтамжийн хэрэглээнд зориулагдсан)

• Суулгах хугацааг 15 минут хүртэл багасгаж, хурдан солих материалын ороомог

Соронзон бус бүрэлдэхүүн хэсгүүд

• Соронзон хөндлөнгийн оролцоог арилгахын тулд өнгөт хайлшны бул болон зэвэрдэггүй ган чиглүүлэгч механизмыг ашигладаг.

• Мэдрэмтгий кабелийг хамгаалахад тохиромжтой, тухайлбал:

• MRI хар тугалга (соронзон резонансын дүрслэл)

• Сансрын багаж хэрэгслийн кабель

• Өндөр давтамжийн мэдээлэл дамжуулах шугам

• Квантын тооцоолол нь хоорондоо холбогддог

• Эмнэлгийн мэдрэмтгий мэдрэгч кабель

Нэмэлт техникийн шинж чанарууд

Техникийн үзүүлэлт

Харьцуулалт: Нарийвчилсан хамгаалалтын машин ба гарын авлагын хамгаалалт

Хэрэгжүүлэх

Алсын холбоо

Энэ нь чухал EMI хамгаалалтыг хангадаг:

• Шилэн кабель (хуягласан болон хамгаалалттай хувилбарууд)

• 5G суурь станцын тэжээгч кабель

• Мэдээллийн төвийн үндсэн кабель (Cat6a, Cat7, Cat8, шилэн)

• Коаксиаль дамжуулах шугам (RF, хиймэл дагуул, өргөн нэвтрүүлэг)

• Цахилгаан холбооны цамхаг хоорондын холболтын кабель

Эдгээр програмууд нь бага зэргийн хөндлөнгийн оролцоог үүсгэж болох өндөр зурвасын сүлжээнд дохионы бүрэн бүтэн байдлыг хангадаг.

• Өгөгдөл алдагдах, дахин дамжуулах

• Битийн алдааны түвшин (BER) доройтол

• Сүлжээний хоцролт ба чичиргээ

• Дагаж мөрдөх алдаа (FCC, CISPR, CE)

Эмнэлгийн тоног төхөөрөмж

Эмнэлгийн төхөөрөмжүүдийн нарийн утсыг хамгаалдаг, үүнд:

• Катетер утас (оношлогоо, хөндлөнгийн оролцоо)

• Өвчтөний хяналтын кабель (ЭКГ, ЭЭГ, SpO2)

• Оношлогооны дүрсний кабель (MRI, CT, рентген, хэт авиан)

• Мэс заслын навигацийн систем

• Суулгах төхөөрөмж програмчлалын кабель

Эмзэг хэмжилтэд цахилгаан соронзон хөндлөнгийн нөлөөллөөс урьдчилан сэргийлж, эмнэлгийн хүнд нөхцөлд өвчтөний аюулгүй байдлыг хангана.

Сансар огторгуй

Хөнгөн жинтэй, өндөр хүчин чадалтай хамгаалагдсан кабель үйлдвэрлэдэг:

• Авионик систем (нислэгийн удирдлага, навигаци, холбоо)

• Нислэг доторх зугаа цэнгэлийн сүлжээ (IFE)

• Нисэх онгоцны удирдлагын систем (нисэх, идэвхжүүлэх)

• Радар ба электрон дайны систем

• Хиймэл дагуулын холбооны холбоосууд

Сансар огторгуйн хэрэглээнд жингээ хасах, найдвартай байх нь хамгийн чухал бөгөөд энэ машин нь MIL-SPEC болон RTCA/DO-160 стандартыг хангасан хөнгөн хамгаалалтын бүрхүүл үйлдвэрлэдэг.

Нэмэлт програмууд

Түгээмэл асуултууд (Өргөтгөсөн)

А: Энэ нь нулимсгүйгээр нимгэн зэсний соронзон хальсыг зохицуулж чадах уу?

Х: Тийм ээ. Машины онцлог шинж чанарууд:

• Зөөлөн, гулсдаггүй зүтгүүрийг өгдөг антистатик силикон бул

• Зүлэгдэлтээс урьдчилан сэргийлэхийн тулд өнгөлсөн гадаргуутай нарийн боловсруулсан керамик хөтөч

• 1000 эрг/мин-д ч гэсэн тогтмол хурцадмал байдлыг хадгалах серво удирдлагатай суналтын систем

• Нимгэн материал дээр гэнэтийн дарамтаас зайлсхийхийн тулд аажмаар хурдатгал / удаашруулах профайл

Эдгээр шинж чанарууд нь 0.05 мм-ийн хэт нимгэн зэс туузыг өндөр хурдтайгаар боловсруулах үед ч урагдах, үрчлээ, сунахаас сэргийлдэг.

Асуулт: Хамгийн их кабелийн диаметр нь үүнийг бамбай болгож чадах вэ?

Х: Уг машин нь 0.5 мм-ээс 100 мм-ийн гадна диаметртэй (OD) кабелийг байрлуулж, дараахь зүйлд тохиромжтой.

• Жижиг нүхтэй эмнэлгийн утас (0.5 мм-ээс бага хэмжээтэй)

• Стандарт холбооны кабель (5 мм - 15 мм OD)

• Том диаметртэй цахилгаан кабель (OD 100 мм хүртэл) аж үйлдвэрийн хэрэглээнд ашиглагддаг

Хүсэлтийн дагуу 100 мм-ээс дээш хэмжээтэй кабелийн тохируулга хийх боломжтой.

А: Энэ нь одоо байгаа үйлдвэрлэлийн шугамуудтай нэгтгэдэг үү?

Х: Тийм ээ. Энэхүү машин нь үйлдвэрлэлийн стандарт интерфэйсүүдээр дамжуулан ихэнх шахах, бэхлэх, бүрэх машинуудад залгах, тоглох нийцтэй байдлыг санал болгодог.

• PROFINET (Siemens, Beckhoff гэх мэт)

• Ethernet/IP (Роквелл, Аллен-Брэдли)

• Modbus TCP (нээлттэй стандарт)

• Дижитал I/O (24V DC, реле контактууд)

Үүнийг дараах байдлаар нэгтгэж болно:

• Бие даасан нэгж (гараар оруулах/гаргах)

• Шугамын нэгж (дээд/доод урсгалтай төхөөрөмжтэй синхрончлогдсон)

• Бүрэн автомат кабель үйлдвэрлэх шугам (роботын дамартай)

А: Хөрөнгө оруулалтын ердийн өгөөж (ROI) гэж юу вэ?

Х: Үйлдвэрлэлийн ердийн хэмжээн дээр үндэслэн:

• Хөдөлмөрийн хэмнэлт: 2-3 оператор солигдсон → $60,000 - $90,000/жил

• Материалын хэмнэлт: Хог хаягдлыг бууруулсан (5–8% сайжруулалт) → $20,000 - $40,000/жил

• Дамжуулах чадвар нэмэгдсэн: 40% хурдан → нэмэлт орлого

• Ердийн ROI хугацаа: 6-12 сар

А: Ямар засвар үйлчилгээ шаардлагатай вэ?

Х: Засвар үйлчилгээний шаардлага хамгийн бага байна:

• Өдөр бүр: Харааны үзлэг, цэвэр бул

• Долоо хоног бүр: хурцадмал байдлын тохируулгыг шалгах, давхцлын нарийвчлалыг шалгах

• Сар бүр: Холхивчийг тослох, керамик хөтөчийг шалгах

• Жилд: Үйлдвэрийн техникчээр бүрэн үйлчилгээ хийнэ

А: Энэ нь дугуй биш хөндлөн огтлолтой кабелийг хамгаалж чадах уу?

Х: Машин нь дугуй кабельд зориулагдсан. Хавтгай, тууз эсвэл жигд бус кабелийн хувьд тохируулгын сонголтуудыг манай инженерийн багтай зөвлөлдөнө үү.

Нийцэл ба гэрчилгээ

Баглаа боодол, тээвэрлэлт

Хүргэлтийн аргууд:

• Далайн тээвэр - стандарт (20' эсвэл 40' чингэлэг)

• Агаарын тээвэр - яаралтай захиалга авах боломжтой

• Газрын ачаа – бүс нутгийн хүргэлт

Баримт бичигт багтсан:

• Сав баглаа боодлын жагсаалт

• Арилжааны нэхэмжлэх

• Суурилуулалтын гарын авлага

• Цахилгааны схем

• Туршилтын тайлан (үйлдвэрийн хүлээн авалт)

Захиалгын мэдээлэл

Сонголтууд:

• Автомат соронзон хальс залгах төхөөрөмж

• Бодит цагийн давхцлыг хянах камер

• Үйлдвэрлэлийн мэдээлэл бүртгэх програм хангамж

• Алсын оношлогооны модем
