Металл-оксидын мэс засал нь хэтрүүлэн хамгаалах зорилгоор

5 0 Шүүмж

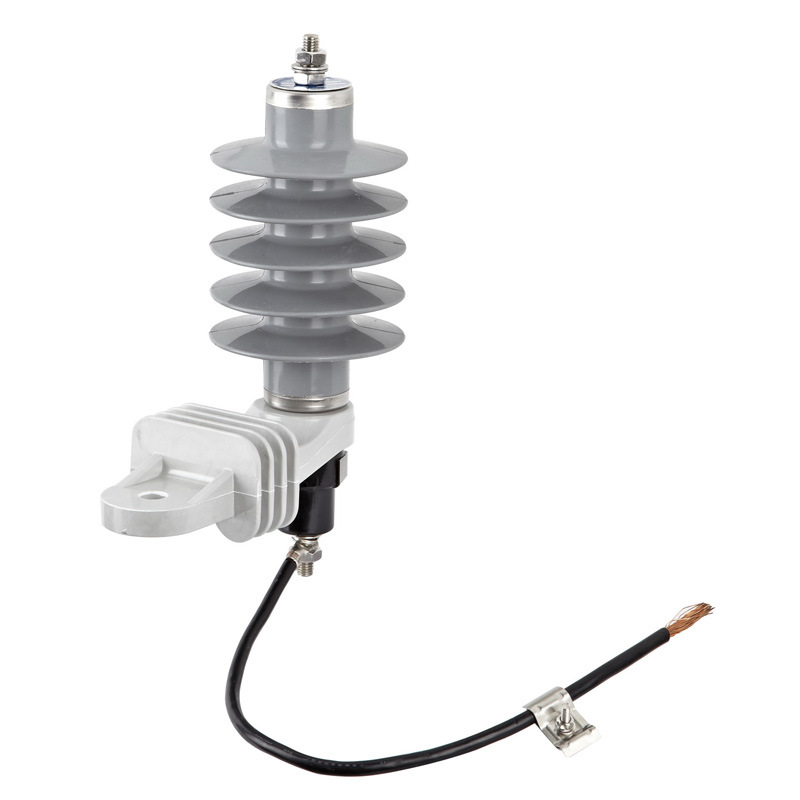

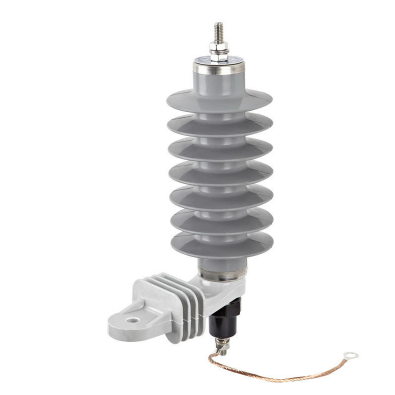

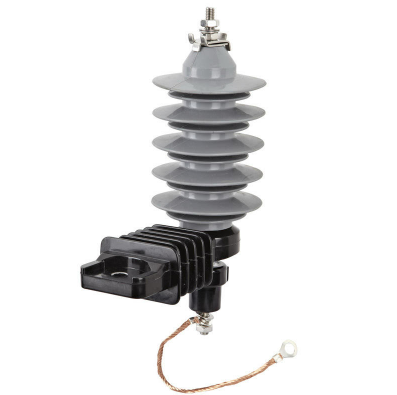

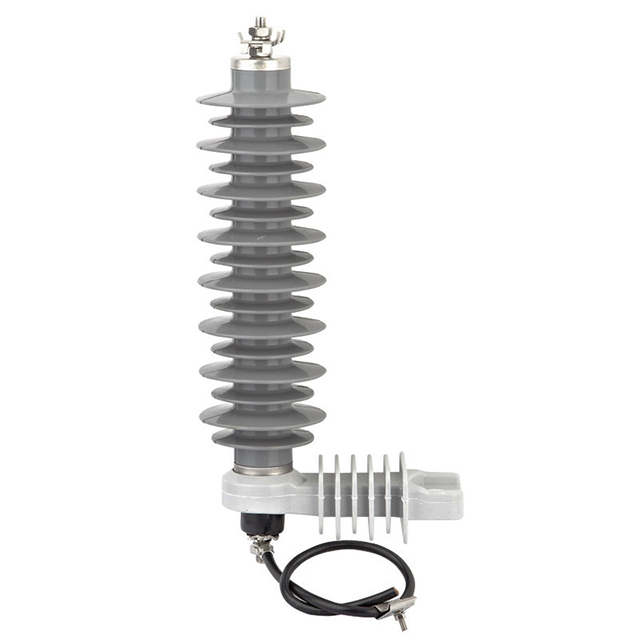

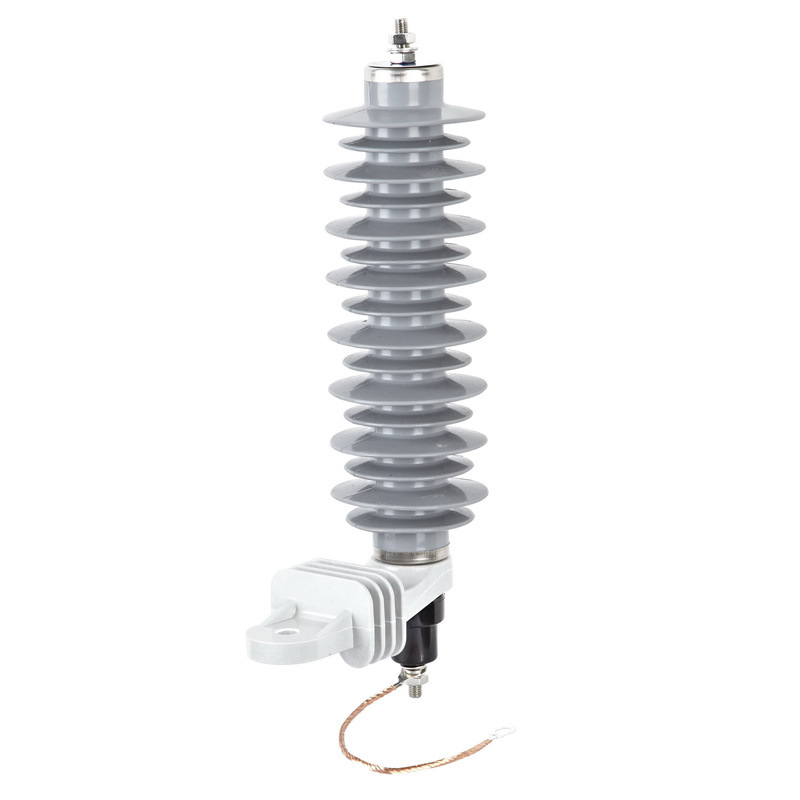

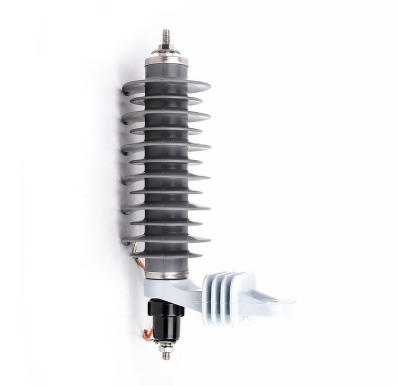

Энэхүү металл-оксидын хүчдэлийн хэмжигч (MO arrester) нь цахилгааны системийн төхөөрөмжийг аянга буух, сэлгэн залгах үйлдлээс үүдэлтэй хэт хүчдэлээс хамгаалах зориулалттай цоорхойгүй цайрын ислийн варистор төхөөрөмж юм. Энэ нь хуваарилах, дамжуулах сүлжээнд трансформатор, хуваарилах төхөөрөмж, кабелийн төгсгөл, мотор, агаарын шугамд тохиромжтой. Баривчлагч нь 0.22 кВ-оос 500 кВ хүртэлх нэрлэсэн хүчдэлтэй, 5 кА, 10 кА, 20 кА-ийн нэрлэсэн гүйдэл бүхий полимер эсвэл шаазан байшинтай хувилбаруудтай. Худалдан авалтын гол үнэ цэнэ нь хурдан хариу арга хэмжээ авах, засвар үйлчилгээ шаарддаггүй, IEC 60099-4 стандартыг дагаж мөрдөх, тусгаарлагчийн найдвартай зохицуулалтыг хангах, тоног төхөөрөмжийн эвдрэлийн эрсдлийг бууруулах явдал юм.
Боломжийн байдал:
Тоо хэмжээ:
Лавлагаа Сагсанд нэмэх

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

1. Дамжуулагч материалын сонголт

Материалын дамжуулалт нягт Гол давуу талууд Ердийн хэрэглээ
Хатуу татсан зэс 97% IACS 8.89 г/см³ Хамгийн өндөр дамжуулалт, маш сайн богино залгааны гүйцэтгэл Өндөр цахилгаан дамжуулах шугам, газардуулга, төмөр замын
Хатуу зурсан хөнгөн цагаан (1350/1370) 61% IACS 2.70 г/см³ Хөнгөн жинтэй, хямд өртөгтэй, зэврэлтэнд тэсвэртэй Илүүдэл ачааллын хуваарилалт, жин чухал байдаг урт зай

Сонгох логик: Дамжуулах чанар болон богино залгааны тэсвэрлэх чадвар нь тэргүүлэх ач холбогдолтой үед зэсийг сонго. Жингээ хасах, зардал хэмнэх, зэврэлтэнд тэсвэртэй байх нь илүү чухал үед хөнгөн цагааныг сонгоорой. Зэс-хөнгөн цагааны шилжилтийн цэгүүдийн хувьд гальваник зэврэлтээс зайлсхийхийн тулд хоёр металлын холбогчийг ашиглана.

2. Дамжуулагчийн хэмжээ ба утас

  • Хөндлөн огтлолын хүрээ: 16 – 1500 мм² (4 AWG – 3000 kcmil).

  • Утас: 7, 19, 37, 61, 91, 127 утас. Илүү өндөр утаснуудын тоо нь уян хатан байдлыг сайжруулдаг боловч өгөгдсөн хөндлөн огтлолын суналтын хүчийг бага зэрэг бууруулж болно.

  • Ангилал: АА ангиллын төвлөрсөн шугам нь нүцгэн агаарын дамжуулагчийн стандарт юм.

  • Хэмжээг ачааллын гүйдэл, хүчдэлийн уналт, богино залгааны гүйдэл, механик ачаалал (салхи, мөс) зэргээр тодорхойлно.

3. Хүчдэл ба гүйдлийн зэрэглэл

  • Хүчдэл: Хатуу татсан нүцгэн дамжуулагчийг түгээх хүчдэлээс EHV дамжуулах түвшин хүртэлх агаарын шугамд ашигладаг. Коронагийн гүйцэтгэл нь том дамжуулагчийн диаметрээр сайжирдаг.

  • Хүчин чадал: Дамжуулагчийн хэмжээ, материал, орчны температур, салхины хурд, нарны цацраг, дамжуулагчийн зөвшөөрөгдөх температураас хамаарна. Төслийн тасралтгүй гүйдлийн үнэлгээ ба богино залгааны тэсвэрлэх чадварыг баталгаажуулна уу.

4. Механик хүч чадал ба хүрээ

  • Суналтын бат бэх: Хатуу татсан зэс нь зөөлрүүлсэн зэсээс илүү суналтын бат бэхийг өгдөг. Хөнгөн цагаан 1350-H19 нь дунд зэргийн бат бөх чанарыг санал болгодог.

  • Хүрээний дизайн: Салхи, мөсний ачааллын хамгийн муу үеийн унжилт, хурцадмал байдлыг тооцоол. Хамгийн их зөвшөөрөгдөх хурцадмал байдал нь ихэвчлэн эцсийн суналтын бат бэхийн 20-25% байдаг.

  • Урт зай: Голын хөндлөн огтлолцол, хөндий эсвэл хэт урт зайд ACSR эсвэл өндөр бат бэх дамжуулагчийг анхаарч үзээрэй.

5. Суурилуулалтын орчин

  • Далайн эрэг ба үйлдвэрлэлийн бүс: Зэврэлтээс хамгаалах нэмэлт бүрэх эсвэл тос дусаахыг зааж өгнө.

  • Өндөр бохирдолтой бүсүүд: Мөлхөж, зэврэлтээс хамгаалах шаардлагыг баталгаажуулна.

  • Өндөр температуртай газар: Дамжуулагчийн температурын хязгаарыг орчны нөхцөл байдлын эсрэг баталгаажуулна.

  • Чичиргээнд өртөмтгий зай: Чичиргээ сааруулагч эсвэл спираль чичиргээний савааг анхаарч үзээрэй.

6. Гадаргууг боловсруулах, тохируулах сонголтууд

  • Нүцгэн гадаргуу: Цэвэр орчинд зориулсан стандарт.

  • Тосоор бүрсэн: Далайн эрэг эсвэл үйлдвэрлэлийн бүсэд зэврэлтээс хамгаалах зориулалттай.

  • Исэлдсэн: Тусгай холболт эсвэл гадаад үзэмжийн шаардлагад зориулагдсан.

  • Захиалгат утас: Хүсэлтийн дагуу өөр өөр диаметртэй утас, урт эсвэл материалын хослолыг авах боломжтой.

  • Захиалгат савлагаа: Ороомог, модон бөмбөр, ган бөмбөр, эсвэл ган модон бөмбөр.

7. Стандарт ба туршилт

Холбогдох стандартуудыг заана уу:

  • ASTM B232: Төвлөрсөн судалтай хөнгөн цагаан дамжуулагч, бүрсэн гангаар бэхэлсэн (ACSR) болон холбогдох нүцгэн дамжуулагчийн техникийн үзүүлэлтүүд.

  • IEC 61089: Дугуй утсан төвлөрсөн давхаргын цахилгаан утаснууд.

  • BS 215: Хөнгөн цагаан дамжуулагч ба хөнгөн цагаан дамжуулагч, гангаар бэхжүүлсэн.

  • GB/T 1179: Дугуй утсан төвлөрсөн дээд талын цахилгаан судалтай дамжуулагч.
    Суналтын бат бэх, тогтмол гүйдлийн эсэргүүцэл, цахилгаан дамжуулах чанарын туршилтын тайланг хүсэх.

8. Гулзайлтын радиус ба бөмбөрийн урт

  • Гулзайлтын радиус: Нүцгэн судалтай дамжуулагчийг суурилуулах явцад ихэвчлэн 20 × гадна диаметртэй байдаг.

  • Бөмбөрийн урт: Маршрутын урт, холбоосын тоо, тээвэрлэлтийн хязгаар, суурилуулах аргын дагуу сонгоно.

Техникийн үзүүлэлт

Параметрийн нэгж Ердийн хүрээ / Сонголт
Стандарт — ASTM B232, IEC 61089, BS 215, GB/T 1179
Маяг — Хатуу зурсан нүцгэн төвлөрсөн судалтай дамжуулагч
Түүхий эд — Хатуу татсан зэс (IACS 97%) / Хатуу татсан хөнгөн цагаан 1350 эсвэл 1370 (IACS 61%)
Хөндлөн хэсгүүдийн хүрээ масгал 16-1500
Түргэн тусламж — 7, 19, 37, 61, 91, 127 утаснууд
Гаднах диаметр 0 Хөндлөн огтлол ба утаснаас хамаарна
20 ° C-д тогтмол гүйдлийн эсэргүүцэл Ω / км Материал, хэмжээнээс хамааран
Нэрлэсэн суналтын бат бэх дугуй Материал, хэмжээнээс хамааран
Дуудлагаүүр ХОЛБОалт % IACS Зэс: ≥97; Хөнгөн цагаан: ≥61
Тасралтгүй ажиллах температур °C 80-90 (хөнгөн цагаан); хэрэглээнээс хамааран зэсийн хувьд өндөр
Зэврэлтээс хамгаалах — Нүцгэн, өөх тосоор бүрсэн, исэлдсэн, нэмэлт бүрээстэй
Зөвшөөрөл — Дамжуулагчийн хэмжээ, утас, материал, бүрээс, сав баглаа боодол
Сав баглаа боодол — Ороомог, модон хүрд, ган хүрд, ган модон хүрд
Гулзайлтын радиус — ≥20 × гадна диаметр (суурилуулах)
Хүсэлт — Агаарын дамжуулалт ба хуваарилалт, газардуулга, төмөр замын катенар

Жич: Техникийн үзүүлэлтүүд нь материал, утаснаас хамаарч өөр өөр байдаг. Захиалга өгөхөөс өмнө бодит хэмжээс, туршилтын өгөгдөл, стандартын нийцлийг баталгаажуулна уу.

Ердийн програмууд

  • Дамжуулах, түгээх агаарын шугам

  • Газардуулга ба газардуулгын систем

  • Төмөр замын цахилгаанжуулалт (катенарын утас)

  • Үйлдвэрийн цахилгаан хангамжийн шугам

  • Дэд станцын шин ба холболтууд

  • Далайн эрэг, үйлдвэрлэлийн болон бохирдол ихтэй газар (заавал биш бүрээстэй)

Захиалгын мэдээлэл

Үнэн зөв үнийн саналыг авахын тулд дараахь зүйлийг өгнө үү.

  1. Материал: хатуу зурсан зэс эсвэл хөнгөн цагаан 1350/1370

  2. Хөндлөн огтлолын талбай (мм²)

  3. Страндинг тохиргоо (жишээ нь, 7/2.10, 19/2.50, 37/2.50)

  4. Шаардлагатай стандарт: ASTM B232, IEC 61089, BS 215, GB/T 1179 эсвэл бусад

  5. Гадаргуугийн боловсруулалт: нүцгэн, өөх тосоор бүрсэн, исэлдсэн эсвэл заншилтай

  6. Суналтын бат бэхийн шаардлага

  7. Нийт урт ба бөмбөрийн сонгосон урт

  8. Сав баглаа боодлын шаардлага

  9. Очих порт

Металл-оксидын мэс засал нь хэтрүүлэн хамгаалах зорилгоор

用户要求为'Хэт хүчдэлийн металл-оксидын хүчдэл тогтоогч Хамгаалалт'撰写一个符合特定结构的产品页面。我需要搜索相关技术标准、选型型型参数信息。为了全面获取信息，我将同时进行多项搜索，覆盖不同电压等级、标准、选型和应用场景。

搜索到 69 个网页

所有并行搜索都已返回结果。为了全面获取信息，我们需要同时打开要同时打开多多多丳

这些资料提供了关于金属氧化物避雷器选型、参数、外壳比较、爬电距离、应用和能量吸收等级的信息。现在我需要组织一个结构化的产品页面。页面将包括：产品简介、如何选择产品、技术规格、典型应用和订购信息。我会引用这些资料来支持我的内容。

Металл-оксидын мэс засал нь хэтрүүлэн хамгаалах зорилгоор

Бүтээгдэхүүний танилцуулга

Энэхүү металл-оксидын хүчдэлийн хэмжигч (MO arrester) нь цахилгааны системийн төхөөрөмжийг аянга буух, сэлгэн залгах үйлдлээс үүдэлтэй хэт хүчдэлээс хамгаалах зориулалттай цоорхойгүй цайрын ислийн варистор төхөөрөмж юм. Энэ нь хуваарилах, дамжуулах сүлжээнд трансформатор, хуваарилах төхөөрөмж, кабелийн төгсгөл, мотор, агаарын шугамд тохиромжтой. Баривчлагч нь 0.22 кВ-оос 500 кВ хүртэлх нэрлэсэн хүчдэлтэй, 5 кА, 10 кА, 20 кА-ийн нэрлэсэн гүйдэл бүхий полимер эсвэл шаазан байшинтай хувилбаруудтай. Худалдан авалтын гол үнэ цэнэ нь хурдан хариу арга хэмжээ авах, засвар үйлчилгээ шаарддаггүй, IEC 60099-4 стандартыг дагаж мөрдөх, тусгаарлагчийн найдвартай зохицуулалтыг хангах, тоног төхөөрөмжийн эвдрэлийн эрсдлийг бууруулах явдал юм.

Металл ислийн хүчдэлийн хэмжигчийг хэрхэн зөв сонгох вэ

1. Системийн хүчдэл ба газардуулгын тохиргоо

Системийн газардуулгын төрлөөр MCOV баривчлагчийг сонгоно. Нийтлэгдсэн MCOV үнэлгээг ихэвчлэн 40°C эсвэл 45°C орчны температурт үндэслэдэг.

Системийн газардуулгын төрөл MCOV сонгох томъёоны тэмдэглэл
Бат бөх газардуулсан MCOV = 1.05 × V LL / √3 × T T = орчны температурын бууралтын хүчин зүйл (ихэвчлэн 0.946–1.0)
Бага эсэргүүцэлтэй газардуулгатай 60°C температурт 10 секундын MCOV хүчин чадал = 1.05 × V LL 10 секундын MCOV-ийн үйлдвэрлэгчийн өгөгдлийг баталгаажуулна уу
Газардуулгагүй / Эсэргүүцлийг газардуулсан MCOV = 1.05 × V LL / T Газардуулгагүй системийн хувьд MCOV нь фаз хоорондын хүчдэлийн хамгийн багадаа 90% байх ёстой

MCOV нь эрчим хүчний системийн хамгийн дээд тасралтгүй хүчдэлээс дор хаяж 5% илүү байх ёстой. Нэрлэсэн хүчдэл нь ерөнхийдөө 1.25 × MCOV байна.

2. Баривчлагчийн ангилал ба хэрэглээний төрөл

IEC 60099-4:2014 нь хүчдэлийн хэмжигчийг станц (S) ба түгээх (D) ангилалд эрчим хүчийг зохицуулах чадвараар нь ангилж, өндөр даацын (H), дунд зэргийн ачаалал (M), бага даацын (L) гэж ангилдаг. IEEE C62.11 нь програмын төрлийг цааш нь тодорхойлдог:

Ангиллын хүчдэлийн хүрээ Хэрэглээний шинж чанар
Станцын ангилал 3.6–550 кВ Дэд станц, трансформатор, CT/PT Эрчим хүчний өндөр үнэлгээ, аянга цахилгаанаас хамгаалах
Дунд анги 3.6-170 кВ Шугам, тэжээгч, конденсаторын банкууд Дунд зэргийн эрчим хүчний үнэлгээ, аянгын хамгаалалт
Түгээлтийн ангилал 0.28–36 кВ Түгээх трансформатор, тоолуур Бага эрчим хүчний үнэлгээ, аянгын хамгаалалт
Төхөөрөмжийн ангилал 3.6-36 кВ Шилжүүлэгч төхөөрөмж, мотор, генератор Авсаархан, нэгдсэн, өндөр гүйцэтгэлтэй

3. Нэрлэсэн цэнэгийн гүйдэл (In)

  • 5 кА: Стандарт түгээлтийн хамгаалалт, дунд зэргийн аянгын идэвхжил.

  • 10 кА: Дэд станцууд, чухал трансформаторууд, аянгын нягтрал ихтэй газрууд. Ихэнх MV/HV програмуудад ашиглахыг зөвлөж байна.

  • 20 кА: Маш өндөр аянгатай эсвэл чухал станцын төхөөрөмж.

4. Эрчим хүчний шингээлт ба шугаман цэнэгийн ангилал

Эрчим хүч шингээх чадвар нь олон удаагийн аянга цохиулах эсвэл удаан хугацааны сэлгэн залгах үед хэмжигчийг тэсвэрлэх чадварыг тодорхойлдог. Шугамын цэнэгийн ангилалд (IEC 60099-4-ийн дагуу) 1-р анги (2 кЖ/кВ), 2-р анги (5.5 кЖ/кВ), 3-р анги (6.0 кЖ/кВ) болон түүнээс дээш ангилдаг. Суурилуулалтын хүлээгдэж буй эрчим хүчний үүрэгт тохирсон ангиллыг сонгоно уу.

5. Орон сууцны материал: Полимер болон шаазан

Шинж чанар Полимер (силикон) орон сууцны шаазан орон сууц
Жин Шаазангаас 60-80% хөнгөн Хүнд; болгоомжтой харьцахыг шаарддаг
Алдааг нь горим Хяналттай агааржуулалт, хамгийн бага хуваагдал Хагарах эсвэл хүчтэй эвдэрч болзошгүй
Бохирдлын гүйцэтгэл Маш сайн гидрофобик чанар, өөрийгөө цэвэрлэх Сайн боловч саравч, цэвэрлэгээнд тулгуурладаг
Механик зан үйл Уян хатан, цохилтод тэсвэртэй; бага масс Хатуу, өндөр хөшүүн чанар; нөлөөллийн дор хэврэг
Хэт ягаан туяаны/дулааны тогтвортой байдал Сайн; силикон нь хэт ягаан туяаны нөлөөн дор хөгширч болно Маш сайн урт хугацааны тогтвортой байдал
Тээвэрлэлт, суурилуулалт Хөнгөн, эвдрэх эрсдэл бага Хүнд, эвдрэх эрсдэл өндөр
Ердийн хэрэглээний тохиолдол Түгээх шугам, эрэг орчмын, авсаархан дэд станцууд Дэд станцууд, хүчтэй салхи/сейсмик бүс, хуучин үзүүлэлтүүд

Жин, аюулгүй байдал, бохирдлын гүйцэтгэл нэн тэргүүнд тавигдах үед полимерийг сонго. Хэт их механик ачаалал, хэт ягаан туяаны урт хугацааны тогтвортой байдал чухал үед шаазан сонгох хэрэгтэй.

6. Мөлхөх зай ба бохирдлын түвшин

IEC 60815 стандартын дагуу суурилуулах орчны дагуу гулсалтын зайг сонгоно уу:

Бохирдлын түвшин Хамгийн бага мөлхөгч ердийн хэрэглээ
Гэрэл (I түвшин) 16 мм/кВ Дотор, цэвэр газар
Дунд (II түвшин) 20 мм/кВ Ерөнхий гадаа
Хүнд (III түвшин) 25 мм/кВ Далайн эрэг, үйлдвэрлэлийн
Маш хүнд (IV түвшин) 31 мм/кВ Далайн эрэг, цөл, үйлдвэрлэлийн хүчтэй бохирдол

Стандарт силикон резинэн орон сууцнууд нь IV ангиллын (маш хүнд) бохирдлын түвшинг хангасан хамгийн багадаа 31 мм/кВ-ын тодорхой зайд зориулагдсан..

7. Суурилуулалтын орчин

  • Дотор хуваарилах төхөөрөмж: Тохиромжтой зайтай авсаархан загварууд. Өндөр болон орчны температурын бууралтыг баталгаажуулна уу.

  • Гадна дэд станцууд: Бохирдлын түвшин болон салхи/мөсний механик ачааллын хувьд мөлхөх зайг баталгаажуулна уу.

  • Далайн эрэг/цөл: Өндөр мөлхөх зайтай, гидрофобик гадаргуутай полимер орон сууцыг зааж өгнө үү.

  • Өндөрт: 1000 м-ээс дээш өндөрт бууруулна.

  • Газар хөдлөлтийн бүсүүд: Механик бат бэх ба угсралтын шаардлагыг шалгах.

8. Стандарт ба туршилт

Холбогдох стандартуудыг заана уу:

  • IEC 60099-4: Хувьсах гүйдлийн системд зориулсан цоорхойгүй металл ислийн хүчдэл сааруулагч.

  • IEEE C62.11: Хувьсах гүйдлийн цахилгаан хэлхээнд зориулсан металл ислийн хүчдэл сааруулагч.

  • IEC 60099-5: Сонголт ба хэрэглэх зөвлөмж.

Тогтмол туршилтууд нь хувьсах гүйдлийн тэсвэрлэх чадвар, хэсэгчилсэн цэнэггүйдэл, чухал хүчдэлийн хэмжилтийг агуулдаг. Төрөл бүрийн туршилтууд нь ашиглалтын үүрэг, үлдэгдэл хүчдэл, богино залгааны туршилтыг багтааж болно.

Техникийн үзүүлэлт

Параметрийн нэгж Ердийн хүрээ / Сонголт
Стандарт — IEC 60099-4, IEEE C62.11
Маяг — Цоорхойгүй металл-оксидын (ZnO) хүчдэлийн хэмжигч
Үнэлэгдсэн хүчдэл (ur) ган ооб 0.22 - 500 (шаазан); 0.22 – 220 (полимер)
Хамгийн их тасралтгүй ажиллах хүчдэл (MCOV/Uc) ган ооб Системийн хүчдэлийн дагуу
Нэрлэсэн цэнэгийн гүйдэл (In) ид 5, 10, 20
Шугамын цэнэгийн анги — 1, 2, 3, эсвэл захиалгат
Цахилгаан нөжшлэл кЖ/кВ 2-10 (ангиас хамаарч)
Өндөр гүйдлийн импульс (4/10 мкс) ид 65, 100
Эгц гүйдлийн үлдэгдэл хүчдэл (1/10 мкс) ган ооб Үнэлгээний дагуу
Аянга импульсийн үлдэгдэл хүчдэл (8/20 мкс) ган ооб Үнэлгээний дагуу
Шилжүүлэгч импульсийн үлдэгдэл хүчдэл (30/60 мкс) ган ооб Үнэлгээний дагуу
Орон сууцны материал — Силикон резин (полимер) / Шаазан
Мөлхөх зай мм / кв 16 – 31 (бохирдлын түвшинд)
Үйлдлийн температур °C -40-аас +45 хүртэл (стандарт); хүсэлтээр илүү өргөн
Өндөр m ≤ 1000 (стандарт); дээрх хасах
Олон дахилт Нз 50/60
Суурилуулалт — Тулгуур, хаалт эсвэл суурь бэхэлгээ
Хамгаалалт — Дотор / Гадна

Тайлбар: Техникийн үзүүлэлтүүд нь хүчдэлийн ангилал, ангилал, орон сууцны материалаас хамаарч өөр өөр байна. Захиалга өгөхийн өмнө бодит хэмжээс, өгөгдлийг төслийн шаардлагын дагуу турших.

Ердийн програмууд

  • Дэд станцын трансформатор, хуваарилах төхөөрөмжийн хамгаалалт

  • Түгээх шугам ба тэжээгчийн хамгаалалт

  • Кабелийн төгсгөл ба кабелийн дагалдах хэрэгслийн хамгаалалт

  • Мотор, генератор, конденсаторын банкны хамгаалалт

  • Цахилгаан дамжуулах агаарын шугамын хамгаалалт

  • Сэргээгдэх эрчим хүчний систем (нар, салхи) ба үйлдвэрлэлийн эрчим хүчний хуваарилалт

  • Далайн эрэг, цөл, бохирдол ихтэй орчин





12 кВ металл ислийн гүйдэл хэмжигч – Хэт хүчдэлээс хамгаалах цайрын ислийн аянга хэмжигч

Бүтээгдэхүүний тойм

12 кВ-ын металл ислийн хүчдэлийн хэмжигч нь дээд зэргийн хамгаалалтын үзүүлэлттэй, хөнгөн жинтэй, бохирдолд тэсвэртэй, тогтвортой ажиллагаатай аянга цахилгаанаас хамгаалах өндөр хүчин чадалтай төхөөрөмж юм.

Энэ нь цайрын оксидын (ZnO) маш сайн шугаман бус вольт ампер шинж чанарыг ашигладаг. Хэвийн ажлын хүчдэлийн үед хүчдэлийн хэмжигчээр дамжин урсах гүйдэл нь маш бага (микроампер эсвэл миллиамперийн түвшин). Хэт хүчдэл үүсэх үед эсэргүүцэл нь огцом буурч, үр дүнтэй хамгаалалтад хүрэхийн тулд хэт хүчдэлийн энергийг гадагшлуулна.

Уламжлалт аянга хэмжигчээс ялгаатай нь энэхүү металл ислийн гүйдэл хэмжигч нь цэнэгийн цоорхойгүй бөгөөд энэ нь зөвхөн цайрын оксидын шугаман бус шинж чанарт тулгуурладаг.

Хүчдэл сааруулагч цуврал – Ерөнхий үзүүлэлтүүд

Параметрийн утга
Хүчдэлийн үнэлгээ 0,22 кВ – 500 кВ (шаазан орон сууц) / 0,22 кВ – 220 кВ (нийлмэл орон сууц)
Хүсэлт Цахилгаан дамжуулах, түгээх системийг хэт хүчдэлээс хамгаалах (аянга цохих, сэлгэн залгах хүчдэл)

Гол онцлог

Онцлогийн тодорхойлолт
Орон сууцны сонголтууд Силикон полимер орон сууц (нийлмэл) эсвэл шаазан орон сууц боломжтой
Суурилуулалт, засвар үйлчилгээ хийхэд хялбар Хөнгөн загвар нь харьцах, суурилуулах ажлыг хялбаршуулдаг
Маш сайн битүүмжлэх чадвар Хэцүү орчинд найдвартай ажиллагааг хангана
Сайжруулсан хамгаалалт ба найдвартай байдал Цэнэглэх зай байхгүй, хурдан хариу үйлдэл үзүүлэх, өндөр энерги шингээх

Техникийн үзүүлэлтүүд (12кВ ангилал)

Параметрийн утга
Үнэлэгдсэн хүчдэл 12 кВ
Технологи Цайрын исэл (ZnO) варистор - цоорхойгүй
Орон сууцны материал Шаазан эсвэл силикон резин (полимер)
Нэрлэсэн гадагшлуулах гүйдэл 5 кА / 10 кА (стандартын дагуу)
Өндөр одоогийн импульс тэсвэртэй 65 кА / 100 кА (4/10 мкс)
Үлдэгдэл хүчдэл IEC 60099-4-ийн дагуу
Мөлхөх зай Бохирдлын ангиллаас хамаарна
Ж төсв IEC 60099-4, IEEE C62.11, GB/T 11032

Хэрэгжүүлэх

Салбарын хэрэглээ
Цахилгаан дамжуулах шугам 12кВ-ын агаарын шугамын хэт хүчдэлийн хамгаалалт
Түгээх сүлжээ Дэд станц, трансформатор, хуваарилах төхөөрөмж
Аж үйлдвэрийн эрчим хүчний системүүд Үйлдвэр, уурхай, боловсруулах үйлдвэр
Сэргээгдэх эрчим хүч Нарны ферм, салхин турбин
Төмөр замын цахилгаанжуулалт Татах хүчний систем

Яагаад энэ 12 кВ-ын хүчдэлийн гүйдэл сааруулагчийг сонгох ёстой вэ?

Ашиг тусын тодорхойлолт
Цоорхойгүй дизайн Илүү хурдан хариу үйлдэл, оч цоорхойд гэмтэл учруулах эрсдэлгүй
Эрчим хүчний өндөр шингээлт ZnO варистор нь маш сайн хүчдэлийг зохицуулах чадвартай
Засвар үйлчилгээ үнэ төлбөргүй Үе үе засвар үйлчилгээ хийх шаардлагагүй
Цаг агаарт тэсвэртэй Далайн эрэг, цөл, бохирдолтой орчинд тохиромжтой
IEC гэрчилгээтэй IEC 60099-4 стандартад нийцсэн


Ажлын нөхцөл

1. Оржны агаарын температур: -40 ℃ ~ ~ + 40 ℃;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / сек.

Үндсэн Techical параметр

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)


Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-5w-6

6

5.1

18


320

150

65

Yh-5w-9

9

7.65

27


430

150

65

Yh-5w-12

12

10.2

36


430

150

65

Yh-5w-15

15

12.75

45


530

150

65

Yh-5w-18

18

15.3

54


530

150

65

Yh-5w-21

21

16.8

63


640

150

65

Yh-5w-24

24

19.2

72


640

150

65

Yh-5w-27

27

21.6

81


740

150

65

Yh-5w-30

30

24

90


890

150

65

Yh-5w-33

33

26.4

99


890

150

65

Yh-5w-36

36

28.8

108


1115

150

65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-10w-6

6

5.1

18

1

320

250

100

Yh-10w-9

9

7.65

27

1

430

250

100

Yh-10w-12

12

10.2

36

1

430

250

100

Yh-10w-15

15

12.75

45

1

530

250

100

Yh-10w-18

18

15.3

54

1

530

250

100

Yh-10w-21

21

16.8

63

1

640

250

100

Yh-10w-24

24

19.2

72

1

740

250

100

Yh-10w-27

27

21.6

81

1

740

250

100

Yh-10w-30

30

24

90

1

890

250

100

Yh-10w-33

33

26.4

99

1

890

250

100

Yh-10w-36

36

28.8

108

1

1115

250

100

Yh-10w-42

42

33.6

126

2

1260

400

100

Yh-10w-48

48

39

139

2

1260

400

100

Yh-10w-54

54

42

160

2

1260

400

100

Yh-10w-60

60

48

178

2

1465

400

100

Yh-10w-66

66

52.8

196

2

1465

400

100

Yh-10w-72

72

57

214

2

2255

400

100

Yh-10w-84

84

67.2

244

2

2255

400

100

Yh-10w-90

90

72.5

249

2

2255

400

100

Yh-10w-96

96

75

265

3

3555

800

100

Yh-10w-108

108

84

281

3

3555

800

100

Yh-10w-120

120

96

300

3

4153

800

100

Yh-10w-150

150

120

416

3

5040

800

100

Yh-10w-200

200

156

520

3

7110

800

100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)


Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-20w-108

108

84

281

3

3555

800

100

Yh-20w-120

120

96

300

3

4153

800

100

Yh-20w-150

150

120

416

3

5040

800

100

YH-20W-200

200

156

520

3

7110

800

100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y5w-6

6

5.1

18


280

150

65

Y5w-9

9

7.65

27


320

150

65

Y5w-12

12

10.2

36


320

150

65

Y5w-15

15

12.75

45


450

150

65

Y5w-18

18

15.3

54


450

150

65

Y5w-21

21

16.8

63


450

150

65

Y5w-24

24

19.2

72


510

150

65

Y5w-27

27

21.6

81


510

150

65

Y5w-30

30

24

90


890

150

65

Y5w-33

33

26.4

99


890

150

65

Y5w-36

36

28.8

108


890

150

65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y10w-6

6

5.1

18

1

280

250

100

Y10w-9

9

7.65

27

1

320

250

100

Y10W-12

12

10.2

36

1

320

250

100

Y10w-15

15

12.75

45

1

450

250

100

Y10WW-18

18

15.3

54

1

450

250

100

Y10w-21

21

16.8

63

1

450

250

100

Y10w-24

24

19.2

72

1

510

250

100

Y10w-27

27

21.6

81

1

510

250

100

Y10w-30

30

24

90

1

890

250

100

Y10W-33

33

26.4

99

1

890

250

100

Y10w-36

36

28.8

108

1

890

250

100

Y10w-42

42

33.6

126

2

1256

400

100

Y10w-48

48

39

139

2

1256

400

100

Y10W-54

54

42

160

2

1256

400

100

Y10W-60

60

48

178

2

1440

400

100

Y10w-66

66

52.8

196

2

1440

400

100

Y10WW-72

72

57

214

2

1440

400

100

Y10w-84

84

67.2

244

2

2200

400

100

Y10ww-90

90

72.5

249

2

2200

400

100

Y10w-96

96

75

265

3

3350

800

100

Y10w-108

108

84

281

3

3350

800

100

Y10w-120

120

96

300

3

3948

800

100

Y10w-150

150

120

416

3

4400

800

100

Y10W-200

200

156

520

3

6700

800

100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y20w-108

108

84

281

3

3555

800

100

Y20w-120

120

96

300

3

4106

800

100

Y20w-150

150

120

416

3

4400

800

100

Y20W-200

200

156

520

3

6700

800

100

Y20w-444

444

324

1106

4

17052

2000

100


Цахилгаан тоног төхөөрөмжийг хамгаалахын тулд полимер металл оксидетер

Цайрын оксидын мэс засал нь дээд зэргийн хамгаалалтын ажиллагаа, хөнгөн жинтэй, хөнгөн жин, бохирдлын эсэргүүцэл, тогтвортой байдал, тогтвортой байдал. Энэ нь ихэвчлэн ZINIAL-ийн сайн бус вольфе-ampere-ийн үржүүлэгчийг ашигладаг. Хэт их давхцал үйлдэл хийх үед эсэргүүцэл нь огцом бууралт, хамгаалалтад нөлөөлөхийн тулд хэт их энерги зарцуулдаг. Энэ төрлийн аянгын гудамж ба уламжлалт аянгын ялгаа нь гадагшлах цоорхой байхгүй бөгөөд цайрын оксия, тасалдалгүй, таслах, таслах, таслах, таслахын тулд шугаман бус шинж чанарыг ашигладаг.

Surge Barester цуврал

Жанжин

1. Үнэлгээ: 0.22 ~ 500KV (шаазан), 0.22 ~ 220 кВт (нийлмэл)

2. Аппликешн: Цахилгаан дамжуулах болон түгээх системийг хэт их хүчдэлээс хамгаалах зорилгоор.

3. Онцлог шинж чанарууд:


1) Цэвэрдэг полимер Орон сууцны нийлмэл төмөр төмөр бет Exerring Bar Serudant, kiore-ийн авлагын оксиирдецедан зохион байгуулагчдыгчилж байгаа.

2) Суурилуулалт, засвар үйлчилгээ.

3) найдвартай үйл ажиллагааг хангах сайн битүүмжлэх чадвар.

4) Ачаалах ба Ачаалагчийн хамгаалалт, найдвартай байдал маш их сайжруулсан.

Ажлын нөхцөл

1. Оржны агаарын температур: -40 ℃ ~ ~ + 40 ℃;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / сек.

Үндсэн Techical параметр

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)


Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-5w-6

6

5.1

18


320

150

65

Yh-5w-9

9

7.65

27


430

150

65

Yh-5w-12

12

10.2

36


430

150

65

Yh-5w-15

15

12.75

45


530

150

65

Yh-5w-18

18

15.3

54


530

150

65

Yh-5w-21

21

16.8

63


640

150

65

Yh-5w-24

24

19.2

72


640

150

65

Yh-5w-27

27

21.6

81


740

150

65

Yh-5w-30

30

24

90


890

150

65

Yh-5w-33

33

26.4

99


890

150

65

Yh-5w-36

36

28.8

108


1115

150

65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-10w-6

6

5.1

18

1

320

250

100

Yh-10w-9

9

7.65

27

1

430

250

100

Yh-10w-12

12

10.2

36

1

430

250

100

Yh-10w-15

15

12.75

45

1

530

250

100

Yh-10w-18

18

15.3

54

1

530

250

100

Yh-10w-21

21

16.8

63

1

640

250

100

Yh-10w-24

24

19.2

72

1

740

250

100

Yh-10w-27

27

21.6

81

1

740

250

100

Yh-10w-30

30

24

90

1

890

250

100

Yh-10w-33

33

26.4

99

1

890

250

100

Yh-10w-36

36

28.8

108

1

1115

250

100

Yh-10w-42

42

33.6

126

2

1260

400

100

Yh-10w-48

48

39

139

2

1260

400

100

Yh-10w-54

54

42

160

2

1260

400

100

Yh-10w-60

60

48

178

2

1465

400

100

Yh-10w-66

66

52.8

196

2

1465

400

100

Yh-10w-72

72

57

214

2

2255

400

100

Yh-10w-84

84

67.2

244

2

2255

400

100

Yh-10w-90

90

72.5

249

2

2255

400

100

Yh-10w-96

96

75

265

3

3555

800

100

Yh-10w-108

108

84

281

3

3555

800

100

Yh-10w-120

120

96

300

3

4153

800

100

Yh-10w-150

150

120

416

3

5040

800

100

Yh-10w-200

200

156

520

3

7110

800

100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-20w-108

108

84

281

3

3555

800

100

Yh-20w-120

120

96

300

3

4153

800

100

Yh-20w-150

150

120

416

3

5040

800

100

YH-20W-200

200

156

520

3

7110

800

100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y5w-6

6

5.1

18


280

150

65

Y5w-9

9

7.65

27


320

150

65

Y5w-12

12

10.2

36


320

150

65

Y5w-15

15

12.75

45


450

150

65

Y5w-18

18

15.3

54


450

150

65

Y5w-21

21

16.8

63


450

150

65

Y5w-24

24

19.2

72


510

150

65

Y5w-27

27

21.6

81


510

150

65

Y5w-30

30

24

90


890

150

65

Y5w-33

33

26.4

99


890

150

65

Y5w-36

36

28.8

108


890

150

65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y10w-6

6

5.1

18

1

280

250

100

Y10w-9

9

7.65

27

1

320

250

100

Y10W-12

12

10.2

36

1

320

250

100

Y10w-15

15

12.75

45

1

450

250

100

Y10WW-18

18

15.3

54

1

450

250

100

Y10w-21

21

16.8

63

1

450

250

100

Y10w-24

24

19.2

72

1

510

250

100

Y10w-27

27

21.6

81

1

510

250

100

Y10w-30

30

24

90

1

890

250

100

Y10W-33

33

26.4

99

1

890

250

100

Y10w-36

36

28.8

108

1

890

250

100

Y10w-42

42

33.6

126

2

1256

400

100

Y10w-48

48

39

139

2

1256

400

100

Y10W-54

54

42

160

2

1256

400

100

Y10W-60

60

48

178

2

1440

400

100

Y10w-66

66

52.8

196

2

1440

400

100

Y10WW-72

72

57

214

2

1440

400

100

Y10w-84

84

67.2

244

2

2200

400

100

Y10ww-90

90

72.5

249

2

2200

400

100

Y10w-96

96

75

265

3

3350

800

100

Y10w-108

108

84

281

3

3350

800

100

Y10w-120

120

96

300

3

3948

800

100

Y10w-150

150

120

416

3

4400

800

100

Y10W-200

200

156

520

3

6700

800

100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y20w-108

108

84

281

3

3555

800

100

Y20w-120

120

96

300

3

4106

800

100

Y20w-150

150

120

416

3

4400

800

100

Y20W-200

200

156

520

3

6700

800

100

Y20w-444

444

324

1106

4

17052

2000

100


Металл оксид ZINCALS HAPSTAGE SPANTER-ийг давж гардаг

Цайрын оксидын мэс засал нь дээд зэргийн хамгаалалтын ажиллагаа, хөнгөн жинтэй, хөнгөн жин, бохирдлын эсэргүүцэл, тогтвортой байдал, тогтвортой байдал. Энэ нь ихэвчлэн ZINIAL-ийн сайн бус вольфе-ampere-ийн үржүүлэгчийг ашигладаг. Хэт их давхцал үйлдэл хийх үед эсэргүүцэл нь огцом бууралт, хамгаалалтад нөлөөлөхийн тулд хэт их энерги зарцуулдаг. Энэ төрлийн аянгын гудамж ба уламжлалт аянгын ялгаа нь гадагшлах цоорхой байхгүй бөгөөд цайрын оксия, тасалдалгүй, таслах, таслах, таслах, таслахын тулд шугаман бус шинж чанарыг ашигладаг.

Surge Barester цуврал

Жанжин

1. Үнэлгээ: 0.22 ~ 500KV (шаазан), 0.22 ~ 220 кВт (нийлмэл)

2. Аппликешн: Цахилгаан дамжуулах болон түгээх системийг хэт их хүчдэлээс хамгаалах зорилгоор.

3. Онцлог шинж чанарууд:


1) Цэвэрдэг полимер Орон сууцны нийлмэл төмөр төмөр бет Exerring Bar Serudant, kiore-ийн авлагын оксиирдецедан зохион байгуулагчдыгчилж байгаа.

2) Суурилуулалт, засвар үйлчилгээ.

3) найдвартай үйл ажиллагааг хангах сайн битүүмжлэх чадвар.

4) Ачаалах ба Ачаалагчийн хамгаалалт, найдвартай байдал маш их сайжруулсан.

Ажлын нөхцөл

1. Оржны агаарын температур: -40 ℃ ~ ~ + 40 ℃;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / сек.

Үндсэн Techical параметр

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-5w-6

6

5.1

18


320

150

65

Yh-5w-9

9

7.65

27


430

150

65

Yh-5w-12

12

10.2

36


430

150

65

Yh-5w-15

15

12.75

45


530

150

65

Yh-5w-18

18

15.3

54


530

150

65

Yh-5w-21

21

16.8

63


640

150

65

Yh-5w-24

24

19.2

72


640

150

65

Yh-5w-27

27

21.6

81


740

150

65

Yh-5w-30

30

24

90


890

150

65

Yh-5w-33

33

26.4

99


890

150

65

Yh-5w-36

36

28.8

108


1115

150

65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-10w-6

6

5.1

18

1

320

250

100

Yh-10w-9

9

7.65

27

1

430

250

100

Yh-10w-12

12

10.2

36

1

430

250

100

Yh-10w-15

15

12.75

45

1

530

250

100

Yh-10w-18

18

15.3

54

1

530

250

100

Yh-10w-21

21

16.8

63

1

640

250

100

Yh-10w-24

24

19.2

72

1

740

250

100

Yh-10w-27

27

21.6

81

1

740

250

100

Yh-10w-30

30

24

90

1

890

250

100

Yh-10w-33

33

26.4

99

1

890

250

100

Yh-10w-36

36

28.8

108

1

1115

250

100

Yh-10w-42

42

33.6

126

2

1260

400

100

Yh-10w-48

48

39

139

2

1260

400

100

Yh-10w-54

54

42

160

2

1260

400

100

Yh-10w-60

60

48

178

2

1465

400

100

Yh-10w-66

66

52.8

196

2

1465

400

100

Yh-10w-72

72

57

214

2

2255

400

100

Yh-10w-84

84

67.2

244

2

2255

400

100

Yh-10w-90

90

72.5

249

2

2255

400

100

Yh-10w-96

96

75

265

3

3555

800

100

Yh-10w-108

108

84

281

3

3555

800

100

Yh-10w-120

120

96

300

3

4153

800

100

Yh-10w-150

150

120

416

3

5040

800

100

Yh-10w-200

200

156

520

3

7110

800

100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-20w-108

108

84

281

3

3555

800

100

Yh-20w-120

120

96

300

3

4153

800

100

Yh-20w-150

150

120

416

3

5040

800

100

YH-20W-200

200

156

520

3

7110

800

100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)


Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y5w-6

6

5.1

18


280

150

65

Y5w-9

9

7.65

27


320

150

65

Y5w-12

12

10.2

36


320

150

65

Y5w-15

15

12.75

45


450

150

65

Y5w-18

18

15.3

54


450

150

65

Y5w-21

21

16.8

63


450

150

65

Y5w-24

24

19.2

72


510

150

65

Y5w-27

27

21.6

81


510

150

65

Y5w-30

30

24

90


890

150

65

Y5w-33

33

26.4

99


890

150

65

Y5w-36

36

28.8

108


890

150

65


36KV өндөр хүчдэлийн урсгалыг түгээх шугамд зориулан

Цайрын оксидын мэс засал нь дээд зэргийн хамгаалалтын ажиллагаа, хөнгөн жинтэй, хөнгөн жин, бохирдлын эсэргүүцэл, тогтвортой байдал, тогтвортой байдал. Энэ нь ихэвчлэн ZINIAL-ийн сайн бус вольфе-ampere-ийн үржүүлэгчийг ашигладаг. Хэт их давхцал үйлдэл хийх үед эсэргүүцэл нь огцом бууралт, хамгаалалтад нөлөөлөхийн тулд хэт их энерги зарцуулдаг. Энэ төрлийн аянгын гудамж ба уламжлалт аянгын ялгаа нь гадагшлах цоорхой байхгүй бөгөөд цайрын оксия, тасалдалгүй, таслах, таслах, таслах, таслахын тулд шугаман бус шинж чанарыг ашигладаг.

Surge Barester цуврал

Жанжин

1. Үнэлгээ: 0.22 ~ 500KV (шаазан), 0.22 ~ 220 кВт (нийлмэл)

2. Аппликешн: Цахилгаан дамжуулах болон түгээх системийг хэт их хүчдэлээс хамгаалах зорилгоор.

3. Онцлог шинж чанарууд:


1) Цэвэрдэг полимер Орон сууцны нийлмэл төмөр төмөр бет Exerring Bar Serudant, kiore-ийн авлагын оксиирдецедан зохион байгуулагчдыгчилж байгаа.

2) Суурилуулалт, засвар үйлчилгээ.

3) найдвартай үйл ажиллагааг хангах сайн битүүмжлэх чадвар.

4) Ачаалах ба Ачаалагчийн хамгаалалт, найдвартай байдал маш их сайжруулсан.

Ажлын нөхцөл

1. Оржны агаарын температур: -40 ℃ ~ ~ + 40 ℃;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / сек.

Үндсэн Techical параметр

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-5w-6

6

5.1

18


320

150

65

Yh-5w-9

9

7.65

27


430

150

65

Yh-5w-12

12

10.2

36


430

150

65

Yh-5w-15

15

12.75

45


530

150

65

Yh-5w-18

18

15.3

54


530

150

65

Yh-5w-21

21

16.8

63


640

150

65

Yh-5w-24

24

19.2

72


640

150

65

Yh-5w-27

27

21.6

81


740

150

65

Yh-5w-30

30

24

90


890

150

65

Yh-5w-33

33

26.4

99


890

150

65

Yh-5w-36

36

28.8

108


1115

150

65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-10w-6

6

5.1

18

1

320

250

100

Yh-10w-9

9

7.65

27

1

430

250

100

Yh-10w-12

12

10.2

36

1

430

250

100

Yh-10w-15

15

12.75

45

1

530

250

100

Yh-10w-18

18

15.3

54

1

530

250

100

Yh-10w-21

21

16.8

63

1

640

250

100

Yh-10w-24

24

19.2

72

1

740

250

100

Yh-10w-27

27

21.6

81

1

740

250

100

Yh-10w-30

30

24

90

1

890

250

100

Yh-10w-33

33

26.4

99

1

890

250

100

Yh-10w-36

36

28.8

108

1

1115

250

100

Yh-10w-42

42

33.6

126

2

1260

400

100

Yh-10w-48

48

39

139

2

1260

400

100

Yh-10w-54

54

42

160

2

1260

400

100

Yh-10w-60

60

48

178

2

1465

400

100

Yh-10w-66

66

52.8

196

2

1465

400

100

Yh-10w-72

72

57

214

2

2255

400

100

Yh-10w-84

84

67.2

244

2

2255

400

100

Yh-10w-90

90

72.5

249

2

2255

400

100

Yh-10w-96

96

75

265

3

3555

800

100

Yh-10w-108

108

84

281

3

3555

800

100

Yh-10w-120

120

96

300

3

4153

800

100

Yh-10w-150

150

120

416

3

5040

800

100

Yh-10w-200

200

156

520

3

7110

800

100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Yh-20w-108

108

84

281

3

3555

800

100

Yh-20w-120

120

96

300

3

4153

800

100

Yh-20w-150

150

120

416

3

5040

800

100

YH-20W-200

200

156

520

3

7110

800

100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y5w-6

6

5.1

18


280

150

65

Y5w-9

9

7.65

27


320

150

65

Y5w-12

12

10.2

36


320

150

65

Y5w-15

15

12.75

45


450

150

65

Y5w-18

18

15.3

54


450

150

65

Y5w-21

21

16.8

63


450

150

65

Y5w-24

24

19.2

72


510

150

65

Y5w-27

27

21.6

81


510

150

65

Y5w-30

30

24

90


890

150

65

Y5w-33

33

26.4

99


890

150

65

Y5w-36

36

28.8

108


890

150

65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y10w-6

6

5.1

18

1

280

250

100

Y10w-9

9

7.65

27

1

320

250

100

Y10W-12

12

10.2

36

1

320

250

100

Y10w-15

15

12.75

45

1

450

250

100

Y10WW-18

18

15.3

54

1

450

250

100

Y10w-21

21

16.8

63

1

450

250

100

Y10w-24

24

19.2

72

1

510

250

100

Y10w-27

27

21.6

81

1

510

250

100

Y10w-30

30

24

90

1

890

250

100

Y10W-33

33

26.4

99

1

890

250

100

Y10w-36

36

28.8

108

1

890

250

100

Y10w-42

42

33.6

126

2

1256

400

100

Y10w-48

48

39

139

2

1256

400

100

Y10W-54

54

42

160

2

1256

400

100

Y10W-60

60

48

178

2

1440

400

100

Y10w-66

66

52.8

196

2

1440

400

100

Y10WW-72

72

57

214

2

1440

400

100

Y10w-84

84

67.2

244

2

2200

400

100

Y10ww-90

90

72.5

249

2

2200

400

100

Y10w-96

96

75

265

3

3350

800

100

Y10w-108

108

84

281

3

3350

800

100

Y10w-120

120

96

300

3

3948

800

100

Y10w-150

150

120

416

3

4400

800

100

Y10W-200

200

156

520

3

6700

800

100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар

Үнэлэгдсэн хүчдэл (kvr.ms)

Тасралтгүй ажиллах хүчдэл (kvr.ms)

Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)

Шугамын халах анги

Creepage зай (мм)

2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)

4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)

Y20w-108

108

84

281

3

3555

800

100

Y20w-120

120

96

300

3

4106

800

100

Y20w-150

150

120

416

3

4400

800

100

Y20W-200

200

156

520

3

6700

800

100

Y20w-444

444

324

1106

4

17052

2000

100
Өмнөх:
Дараачийн:
Бидэнтэй холбоотой байх
Баталгаажуулах код

Бидний тухай

Төлөөл Энэхүү мэргэжил, технологийн төвийн инженерийн инженер, технологийн менежментийн, технологийн менежментийн, техникийн үйлчилгээ, техникийн үйлчилгээ олж болон техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ, техникийн үйлчилгээ


БҮТЭЭГДЭХҮҮН

ХОЛБОО БАРИХ

Блахтхэг улс
2201-7-301- 6201-301- 2201-301 --828 гар дорноз, Жямензийн байр, Жянсу нарез, Хятад улс, Тянун Анхангай хотын Барил, Хятад улсын зоогийн газар
+86 18761555908
+ 86-510-8701347
Зохиогчийн эрх © 2025 Зүүн эрчим хүчний цахилгаан эрчим хүчний инженерийн Co. Leadong Leadong { [t4]} Sitemap . Sitemap.
