Системийн хүчдэл нь кабелийн үзүүлэлтээс хэтрээгүй эсэхийг шалгаарай.
H07V-K: 450/750V (U₀/U), ихэнх бага хүчдэлийн удирдлага болон тэжээлийн хэлхээнд тохиромжтой.
RV: Стандарт болон үйлдвэрлэгчээс хамааран ихэвчлэн 450/750V эсвэл 300/500V байна.
Гурван фазын 400V системүүдийн хувьд 450/750V нь стандарт сонголт юм. Бага хүчдэлийн хяналтын хэлхээний хувьд 300/500 В хангалттай байж болно.
Ангилал 5 (нарийн утас): Хамгийн уян хатан чанар, гар утасны хэрэглээнд хамгийн тохиромжтой, хатуу гулзайлт, чичиргээнд өртөмтгий төхөөрөмж.
Ангилал 2 (сутсан): Дунд зэргийн уян хатан байдал, үе үе гулзайлгах боломжтой суурин суурилуулалтанд тохиромжтой.
Хатуу (Ангилал 1): Хөдөлгөөн шаарддаг програмуудад хэрэглэхийг зөвлөдөггүй.
Хөдөлгөөнийг сайжруулахын тулд IEC 60228 стандартын дагуу 5-р ангиллын дамжуулагчийг сонгоно уу.
Дамжуулагчийн хэмжээг сонгохдоо:
Тасралтгүй ачааллын гүйдэл
Зөвшөөрөгдсөн хүчдэлийн уналт
Орчны температур ба бүлэглэл
Богино холболтыг тэсвэрлэх
Ердийн хүрээ: 0.5 мм² - 240 мм². Хяналтын самбарын хувьд 0.5-6 мм² нь түгээмэл байдаг. Эрчим хүчний холболтын хувьд 10-240 мм² шаардлагатай байж болно.
PVC тусгаарлагч: Стандарт, 70 ° C тасралтгүй. Ихэнх дотоод хэрэглээнд тохиромжтой.
Халуунд тэсвэртэй PVC: Шаардлагатай бол илүү өндөр температурт ашиглах боломжтой.
Галд тэсвэртэй PVC: IEC 60332-1 стандартын шаардлага хангасан суурилуулалт эсвэл төслийн онцлогт тохирсон галын гүйцэтгэлд зориулагдсан.
Дамжуулагчийн хамгийн их температур ба орчны нөхцлийг баталгаажуулна уу.
Дотор хуурай байршил: Стандарт PVC нь хангалттай.
Чийглэг эсвэл нойтон газар: Тохиромжтой эсэхийг баталгаажуулах эсвэл өөр тусгаарлагчийг авч үзэх.
Өндөр температуртай бүсүүд: Температурын үзүүлэлтийг орчны болон төхөөрөмжийн дулаанаас шалгана.
Самбар болон кабинетийн утас: Уян утас нь чиглүүлэлтийн ажлыг хялбарчилж, терминал дээрх ачааллыг бууруулдаг.
Хөдөлгөөнт төхөөрөмж: Өндөр утас, тохирох гулзайлтын радиусыг сонго.
Тогтмол суурилуулалт: Ихэвчлэн 4 × гадна диаметртэй.
Уян хатан/хөдөлгөөнт суурилуулалт: Ихэвчлэн 6 × гадна диаметр эсвэл үйлдвэрлэгчийн зааж өгсөн байдаг.
Давтан гулзайлтын хувьд дамжуулагч ядрахаас зайлсхийхийн тулд санал болгосон хамгийн бага гулзайлтын радиусыг дагаж мөрдөнө.
Фаз, саармаг, хамгаалалтын газардуулгын өнгө сонгох:
Үе шат: Хар, хүрэн, саарал эсвэл бусад өнгө.
Төвийг сахисан: Цэнхэр.
Хамгаалалтын дэлхий: Ногоон/шар.
Бусад: Улаан, цагаан, улбар шар гэх мэт. Удирдлагын болон дохионы утас.
Орон нутгийн утаснуудын кодуудын дагуу өнгөний шаардлагыг баталгаажуулна уу.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
RV: GB/T 5023, JB/T 8734.
Галд тэсвэртэй: IEC 60332-1.
RoHS / REACH: Очих зах зээлд шаардлагатай бол дагаж мөрдөхийг баталгаажуулна уу.
Шаардлагатай бол туршилтын тайлан эсвэл тохирлын гэрчилгээг хүсэх.
Ороомог: 100 м, 200 м, эсвэл захиалгат.
Бөмбөр: Том хөндлөн огтлолтой эсвэл урт урттай.
Зүссэн урт: Шаардлагатай бол терминал эсвэл феррул ашиглан урьдчилан зүснэ.
Тээвэрлэлт, хадгалах явцад тусгаарлагчийг хамгаалахын тулд сав баглаа боодлыг баталгаажуулна уу.
| Параметрийн | нэгж | Ердийн хүрээ / Сонголт |
|---|---|---|
| Стандарт | — | EN 50525-2-31, IEC 60227, GB/T 5023 |
| Маяг | — | RV / H07V-K, нэг судалтай уян утас |
| Нэрлэсэн хүчдэл U₀/U | V | 450/750 |
| Conductor | — | Уян хатан зэс, IEC 60228 стандартын 5-р анги |
| Тусгаарлал | — | Татах PSV |
| Дамжуулагчийн температур | °C | 70 (тасралтгүй) |
| Орчны температур | °C | -15-аас +70 хүртэл (тогтмол суурилуулалт) |
| Хөндлөн хэсгүүдийн хүрээ | масгал | 0.5 - 240 |
| Гаднах диаметр | 0 | Хөндлөн огтлолоос хамаарна |
| Гулзайлтын радиус (тогтмол) | — | ≥ 4 × гадна диаметр |
| Гулзайлтын радиус (уян) | — | ≥ 6 × гадна диаметр |
| Галд тэсвэртэй | — | Нэмэлт, IEC 60332-1 |
| Өнгө | — | Хар, хөх, хүрэн, саарал, ногоон/шар, улаан, цагаан, улбар шар, заншил |
| Сав баглаа боодол | — | Ороомог, хүрд, зүссэн урт |
| Уртын хэмжээ | m | 100, 200, 500, 1000, захиалгат |
| RoHS / REACH | — | Хүсэлтийн дагуу авах боломжтой |
Жич: Үзүүлэлтүүд нь үйлдвэрлэгч болон стандартаас хамаарч өөр өөр байдаг. Захиалга өгөхөөс өмнө бодит хэмжээс, температурын үзүүлэлт, зөвшөөрлийг баталгаажуулна уу.
Шилжүүлэгч болон хяналтын самбарын дотоод утас
Түгээх самбар, тоолуурын хайрцаг
Цахилгаан тоног төхөөрөмж, цахилгаан хэрэгслийн холболт
Зөөврийн хэрэгсэл, түр зуурын цахилгаан утас
Гэрэлтүүлгийн хэлхээ ба дохионы утас
Автоматжуулалт ба багаж хэрэгслийн самбар
Уян хатан байх шаардлагатай газруудад засвар үйлчилгээ хийх утаснууд

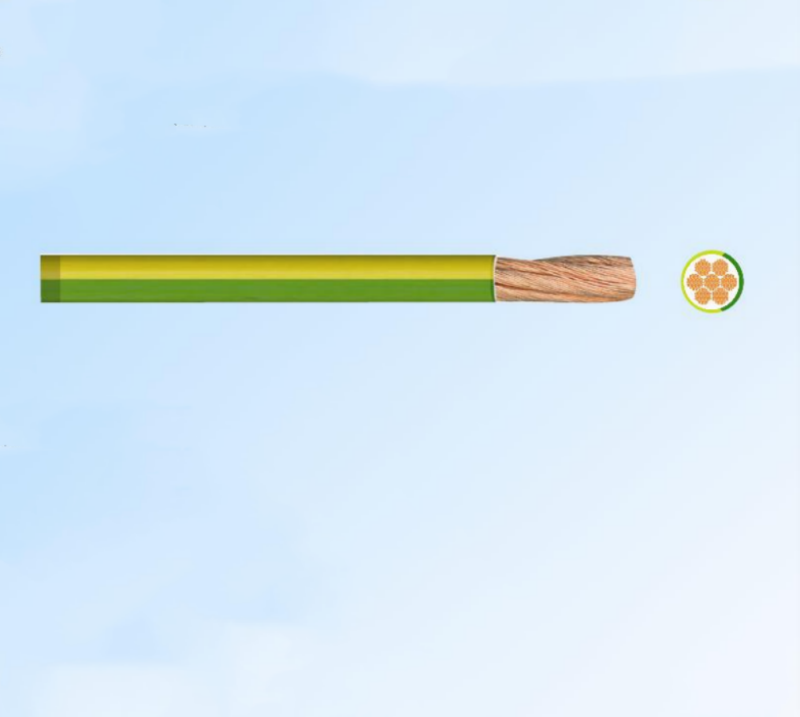

H07V-K
450 / 750V
Код: RV,H07V-K,NYAF
Стандарт: TEC227.VDE028, BS6004
Хагас: 1 уян хатан зэсний дамжуулагч
2-pvc дулаалга
АЖИЛЛАГАА: Тоног төхөөрөмж, гэрэлтүүлгийн бэхэлгээнд хамгаалагдсан суурилуулсан тохиолдолд.
Мөн суваг дээр суурилуулах, гипс дээр суурилуулах
Техникийн өгөгдөл: Max. боловсруулах температур 70 ℃
Богино Сирит температур 160 ℃
Онн задгай Загалмай Хэсэг | Дугаар, диац.of утаснууд | Тусгаарлагчийн зузаан | Нийт диаметр гэсэн үг | Дамжуулагч дc эсэргүүцэл 20 ℃ | Ойролцоогоор. Нийт Жин | Макс. Буржгар зөөвөрлөх 30 ℃-ийн хүчин чадал | ||
масгал | № × мм | 0 | агнээ | нарийн дээд биш | Q / км | Кг / км | Хоолойоогийн a | Хурал |
1.5 | 27 × 0.25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0.25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0.30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0.30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0.40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0.40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0.40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0.40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0.40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
