| Тоо хэмжээ: | |
|---|---|
Системийн хүчдэл нь кабелийн үзүүлэлтээс хэтрээгүй эсэхийг шалгаарай.
H07Z-U/R: 450/750V (U₀/U), бага хүчдэлийн цахилгаан болон хяналтын хэлхээнд тохиромжтой.
Гурван фазын 400V системүүдийн хувьд 450/750V нь стандарт юм. Бага хүчдэлийн хяналтын хэлхээний хувьд энэ үнэлгээ нь хангалттай маржин өгдөг.
H07Z-U (хатуу): Кабель нь хөдөлгөөнд өртөхгүй, олон удаа гулзайлгах боломжгүй суурин суурилуулалтанд тохиромжтой. Зарим терминалын төрлүүдийг дуусгахад илүү хялбар байдаг.
H07Z-R (сутсан, уян хатан): Гулзайлгатай хоолойгоор дамжих, суурилуулах явцад уян хатан байдал шаардагдах холболтод илүү тохиромжтой. Тасралтгүй нугалахад зориулагдаагүй; илүү уян хатан болгохын тулд H07Z-K ашиглана уу.
Энгийн суурин утаснуудын хувьд U-г сонгоно уу; Суурилуулалт нь илүү хялбар татах, гулзайлгах шаардлагатай үед R-г сонгоно уу.
Дамжуулагчийн хэмжээг сонгохдоо:
Тасралтгүй ачааллын гүйдэл
Зөвшөөрөгдсөн хүчдэлийн уналт
Орчны температур ба бүлэглэл
Богино холболтыг тэсвэрлэх
Ердийн хүрээ: 0.5 мм² - 240 мм². Самбар ба барилгын утаснуудын нийтлэг хэмжээ: 1.5, 2.5, 4, 6, 10, 16, 25, 35 мм².
Галогенгүй термопластик тусгаарлагч: 70°С-ийн тасралтгүй дамжуулагчийн температур.
Утаа багатай, галогенгүй: Туршилтанд IEC 60754 (галоген хүчил) болон IEC 61034 (утааны нягт) стандартыг хангана.
Галд тэсвэртэй: Нэг кабелийн босоо дөл тархах IEC 60332-1 стандартад нийцдэг.
Сонгосон бүтээгдэхүүн нь төслийн галын гүйцэтгэлийн тодорхой шаардлагыг хангаж байгаа эсэхийг баталгаажуулах.
Олон нийтийн барилга байгууламж, хүн ам ихтэй газар: Хорт хий, утаа ялгаруулалтыг багасгах шаардлагатай газруудад шаардлагатай.
Хонгил, газар доорхи станцууд, битүү орон зай: Утаа бага ялгарах нь нүүлгэн шилжүүлэх, гал унтраахад тусалдаг.
Эмнэлэг, сургууль, мэдээллийн төв: Эмзэг төхөөрөмж болон хүмүүсийг идэмхий хийнээс хамгаална.
Гадна эсвэл нойтон байршил: H07Z-U/R нь үндсэндээ доторх суурин суурилуулалтанд зориулагдсан. Гадна эсвэл нойтон талбайн хувьд тохиромжтой эсэхийг баталгаажуулах эсвэл дулаалгын өөр хувилбарыг анхаарч үзээрэй.
Өндөр температуртай газар: Хүрээлэн буй орчны температурыг дамжуулагчийн 70°C-ийн хязгаартай тулгана.
Тогтмол суурилуулалт: Хуяггүй кабелийн хувьд ихэвчлэн 4 × гадна диаметртэй байдаг.
Суурилуулалтын явцад: Тусгаарлагчийг гэмтээж болохуйц хурц гулзайлтаас зайлсхий.
Фаз, саармаг, хамгаалалтын газардуулгын өнгө сонгох:
Үе шат: Хар, хүрэн, саарал.
Төвийг сахисан: Цэнхэр.
Хамгаалалтын дэлхий: Ногоон/шар.
Бусад: Улаан, цагаан, улбар шар, хяналтын болон дохионы утас.
Орон нутгийн утаснуудын код болон төслийн техникийн үзүүлэлтүүдийг баталгаажуулна уу.
H07Z-U/R: EN 50525-3-31, IEC 60227 (боломжтой бол), VDE 0281-9.
Галоген агуулаагүй: IEC 60754-1/2.
Утааны нягт: IEC 61034-1/2.
Галд тэсвэртэй: IEC 60332-1.
RoHS / REACH: Шаардлагатай бол дагаж мөрдөхийг баталгаажуулна уу.
Шаардлагатай бол туршилтын тайлан эсвэл тохирлын гэрчилгээг хүсэх.
Ороомог: 100 м, 200 м, эсвэл захиалгат.
Бөмбөр: Том хөндлөн огтлолтой эсвэл урт урттай.
Зүссэн урт: Шаардлагатай бол феррул эсвэл терминалаар урьдчилан зүснэ.
Тээвэрлэлт, хадгалах явцад тусгаарлагчийг хамгаалахын тулд сав баглаа боодлыг баталгаажуулна уу.
| Параметрийн | нэгж | Ердийн хүрээ / Сонголт |
|---|---|---|
| Стандарт | — | EN 50525-3-31, VDE 0281-9 |
| Маяг | — | H07Z-U (хатуу) / H07Z-R (утастай), нэг цөмт |
| Нэрлэсэн хүчдэл U₀/U | V | 450/750 |
| Conductor | — | Энгийн зэс, 1-р анги (цул) эсвэл 2-р анги (утастай) |
| Тусгаарлал | — | Галоген агуулаагүй термопластик |
| Дамжуулагчийн температур | °C | 70 (тасралтгүй) |
| Орчны температур | °C | -15-аас +70 хүртэл (тогтмол суурилуулалт) |
| Хөндлөн хэсгүүдийн хүрээ | масгал | 0.5 - 240 |
| Гаднах диаметр | 0 | Хөндлөн огтлолоос хамаарна |
| Гулзайлтын радиус (тогтмол) | — | ≥ 4 × гадна диаметр |
| Галоген агууламж | — | IEC 60754 стандартын дагуу галоген тэг |
| Утааны нягтрал | — | IEC 61034 стандартын дагуу утаа багатай |
| Галд тэсвэртэй | — | IEC 60332-1 |
| Өнгө | — | Хар, хөх, хүрэн, саарал, ногоон/шар, улаан, цагаан, улбар шар, заншил |
| Сав баглаа боодол | — | Ороомог, хүрд, зүссэн урт |
| Уртын хэмжээ | m | 100, 200, 500, 1000, захиалгат |
| RoHS / REACH | — | Хүсэлтийн дагуу авах боломжтой |
Жич: Үзүүлэлтүүд нь үйлдвэрлэгч болон стандартаас хамаарч өөр өөр байдаг. Захиалга өгөхөөс өмнө бодит хэмжээс, температурын үзүүлэлт, зөвшөөрлийг баталгаажуулна уу.
Олон нийтийн барилга: нисэх онгоцны буудал, төмөр замын буудал, худалдааны төв
Хонгил, газар доорхи гарц, хаалттай зогсоол
Эмнэлэг, сургууль болон бусад олон хүн амтай байгууламжууд
Дата төв, харилцаа холбооны өрөөнүүд
Утаа бага шаарддаг хяналтын самбар ба түгээлтийн самбар
Онцгой байдлын гэрэлтүүлэг, галын дохиоллын хэлхээ
Галогенгүй кабелийг заасан газруудад суурин утас

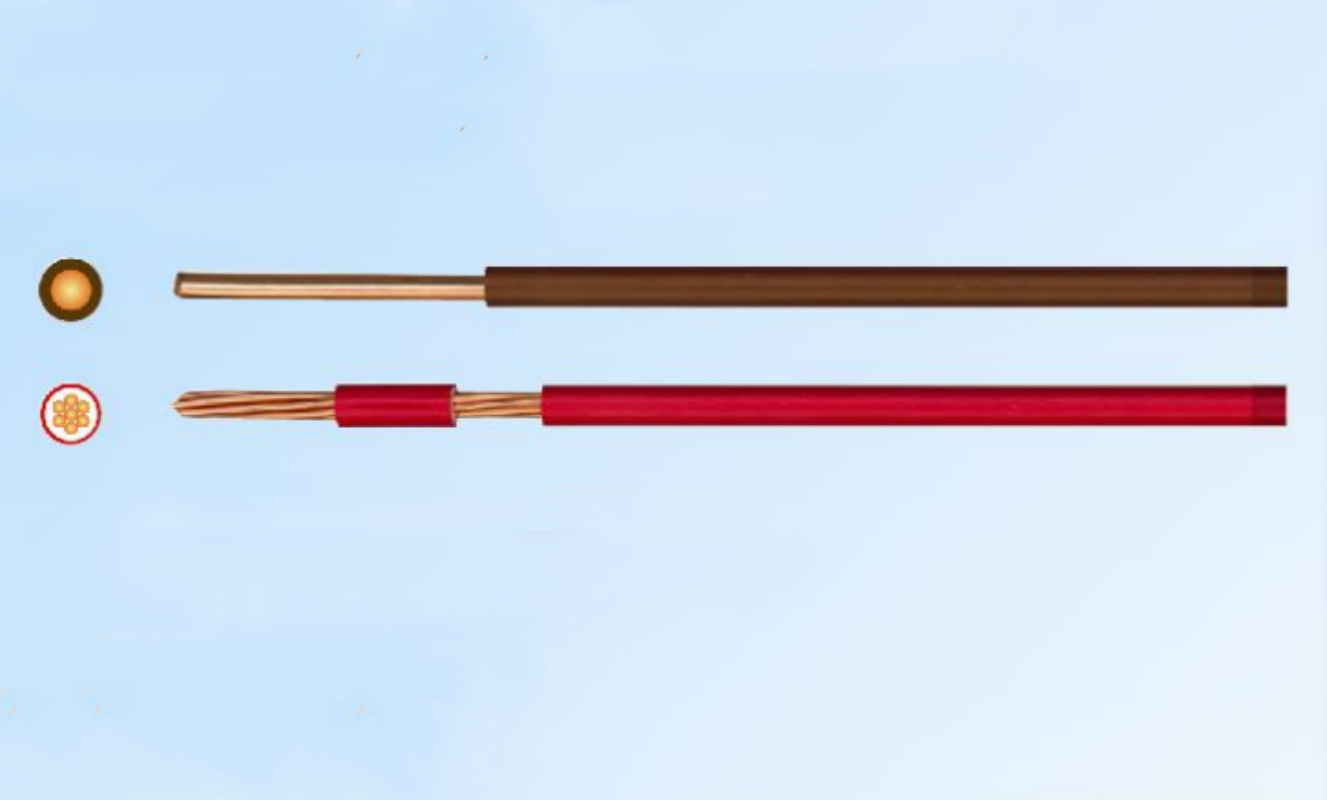

H07Z-U / R
450 / 750V
Код: H07Z-U/R
Стандарт: CENELEC HD 22.9.9.9.9.911
Хагарах: 1 хатуу эсвэл судлагдсан зэсний дамжуулагч
2-тусгай LSFOH термоссетик дулаалга
Програм: Худалдааны төвүүд, бизнесийн төвүүд, зочид буудал гэх мэт гал, хөл хөдөлгөөн ихтэй газрууд,
сургууль, хонгил гэх мэт гэх мэт.
Техникийн өгөгдөл: Max. боловсруулах температур 70 ℃
Онн задгай Загалмай хэсэг | Дугаар, Диа.оф утаснууд | Зузаан тусгаарлагч | Дундаж диаметр дундаж | Ойролцоогоор нийт жин | Дамжуулагч DC эсэргүүцэл 20 ℃ | Mas. Урсгал Байх 30 ℃-ийн хүчин чадал |
масгал | № × мм | 0 | 0 | Кг / км | Ω / км | Хурал |
H⁰7z-u | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7z-r | ||||||
1.5 | 7 × 0.51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0.66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0.83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1.02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1.34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1.70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2.20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2.55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3.00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
