Дунд хүчдэлийн хүйтэн агшилтын кабелийн хэрэгслүүд нь өндөр зэрэглэлийн силикон резин эсвэл EPDM (этилен пропилен диен мономер) материалаар хийгдсэн урьдчилан өргөтгөсөн бүрэлдэхүүн хэсгүүд юм. Эдгээр нь ихэвчлэн 6кВ-аас 35кВ хүртэл (зарим хэрэглээнд 42кВ хүртэл) дунд хүчдэлийн цахилгааны кабельд хурдан, аюулгүй, найдвартай суурилуулах зориулалттай.
Уламжлалт дулаан агшилтын кабелийн хэрэгслүүдээс ялгаатай нь хүйтэн агшилттай бүтээгдэхүүн нь ил гал, халуун агаарын буу, тусгай халаалтын хэрэгсэл шаарддаггүй. Энэ нь ялангуяа хязгаарлагдмал орон зай, аюултай орчин эсвэл алслагдсан талбайн байршилд суурилуулалтыг илүү аюулгүй, цэвэрхэн, үр ашигтай болгодог.
Хүйтэн агшаах технологи нь дараахь зүйлд өргөн хэрэглэгддэг.
Кабелийн төгсгөл (дотоод болон гадна)
Шулуун холбоосууд
Шилжилтийн холбоосууд (жишээлбэл, XLPE-ээс PILC хүртэл)
Залгаад салгаж болох холбогч
Кабелийн залгуур ба адаптер
Засвар, салаа холболт
Хүйтэн агшилтын уян хатан бүтэц нь материалыг кабелийн гадаргуутай нягт уялдуулах боломжийг олгодог бөгөөд дараахь зүйлийг хангана.
Найдвартай тусгаарлагч гүйцэтгэл
Битүүмжлэлийн дээд зэргийн найдвартай байдал
Урт хугацааны үйлчилгээний тогтвортой байдал
Хэсэгчилсэн цэнэгийн хяналт
Эдгээр хэрэгслүүд нь цахилгаан эрчим хүчний хуваарилалт, үйлдвэрлэлийн цахилгаан систем, нарны цахилгаан станц, салхины цахилгаан станц, эрчим хүч хадгалах систем зэрэг сэргээгдэх эрчим хүчний кабелийн сүлжээнд тохиромжтой.
Хүйтэн агшилтын кабелийн хэрэгслүүд нь олон улсын томоохон стандартуудын гүйцэтгэлийн шаардлагыг хангахын тулд бүтээгдсэн бөгөөд туршиж үздэг.
| Стандарт | тодорхойлолт |
|---|---|
| IEC 60502 | 1 кВ-оос 30 кВ хүртэлх нэрлэсэн хүчдэлийн шахмал тусгаарлагчтай цахилгаан кабель |
| IEEE 404 | Шахмал болон давхарласан диэлектрик кабелийн кабелийн холболт ба төгсгөлүүд |
| BS EN 50393 | Түгээх кабелийн дагалдах хэрэгслийн туршилтын арга ба шаардлага |
| ASTM D2671 | Дулаан агшаах хоолойн стандарт туршилтын аргууд (хүйтэн агшилттай материалд хамаарах) |
Эдгээр гэрчилгээ нь MV кабелийн системийн аюулгүй байдал, найдвартай байдал, гүйцэтгэлийн шалгуур үзүүлэлтүүдийг баталгаажуулдаг.
Материал: Өндөр зэрэглэлийн силикон резин эсвэл EPDM
Хэт ягаан туяаны эсэргүүцэл - гадаа дээвэр дээр тохиромжтой
Озоны эсэргүүцэл - бохирдсон орчинд ан цав үүсэхээс сэргийлнэ
Чийгийн эсэргүүцэл - газар доор болон шууд булшлахад тохиромжтой
Химийн эсэргүүцэл - үйлдвэрлэлийн бохирдуулагч, тос, хүчил зэргийг тэсвэрлэдэг
Температурын өргөн хүлцэл - -40 ° C-аас + 90 ° C хүртэл
Зөөврийн хуванцар тулгуур дээр урьдчилан сунгасан
Гаднах халаалт шаардлагагүй
Тогтмол радиаль даралтаар нягт, хяналттай тохируулга бий болгож, хоосон зайгүй, суурилуулалтын алдааг багасгадаг

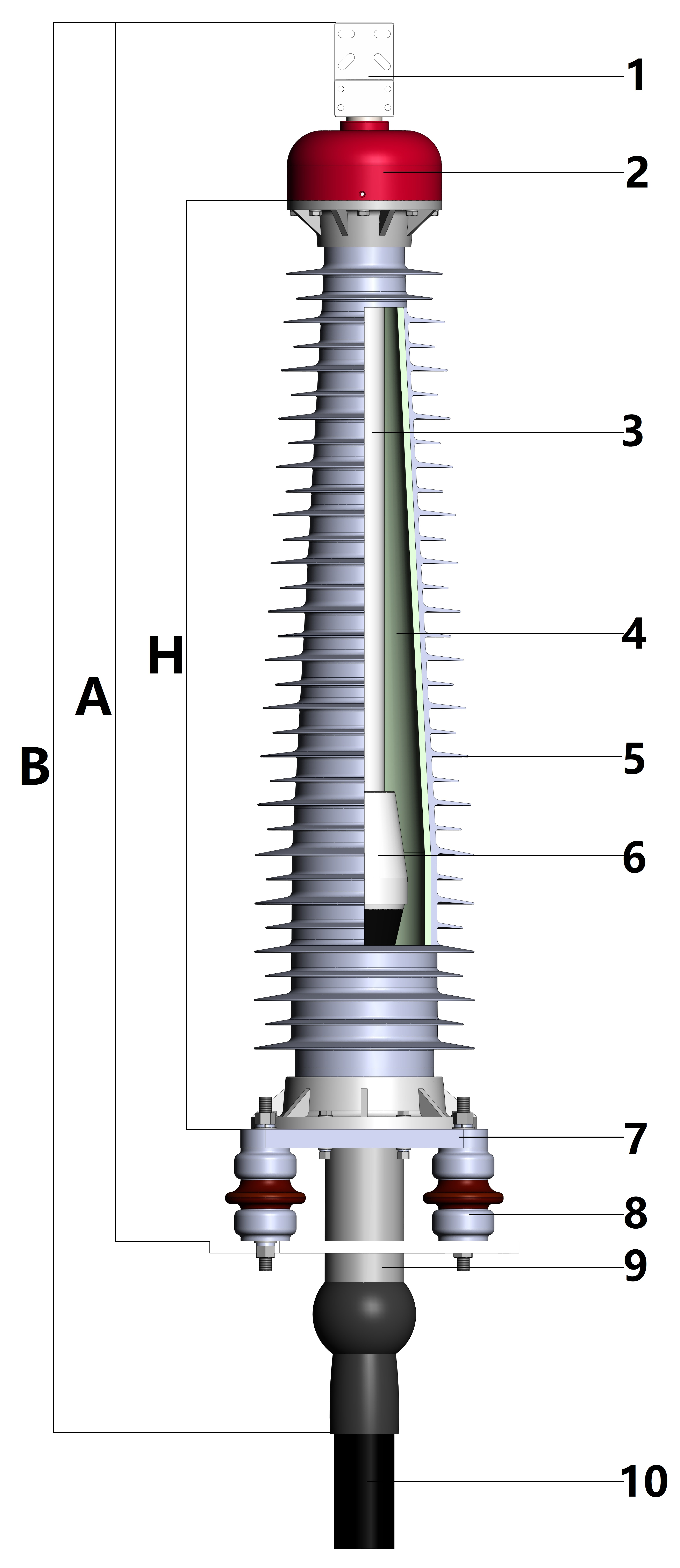

| Давхаргын | функц |
|---|---|
| Стрессийг хянах давхарга | Цахилгаан талбайн хуваарилалтыг удирддаг |
| Тусгаарлагчийн хаалт | Диэлектрик хүчийг сэргээдэг |
| Ус нэвтрүүлдэггүй битүүмжлэх элемент | Чийг орохоос сэргийлнэ |
| Хагас дамжуулагч давхарга | Хамгаалалтын цахилгааны тасралтгүй байдлыг хангана |
| Гадна хамгаалалтын давхарга | Элэгдэл, хэт ягаан туяа, хүрээлэн буй орчны стрессийг тэсвэрлэдэг |
| Онцлогийн | тодорхойлолт |
|---|---|
| Дөлгүй суурилуулалт | Бамбар эсвэл халуун агаарын буу байхгүй - аюултай газар дахь аюулгүй байдлыг сайжруулдаг |
| Хурдан, хэрэгсэлгүй | Нэг дуусгавар болох 15-30 минут; яаралтай засвар хийхэд тохиромжтой |
| Уян битүүмжлэл | Кабелийн жигд бус гадаргууд дасан зохицох; битүүмжлэх даралтыг хэдэн арван жилийн турш хадгалж байдаг |
| Найдвартай тусгаарлагч | Зөв суурилуулсан үед PD-гүй (2U₀ дээр <5pC) |
| Байгаль орчны хүчтэй эсэргүүцэл | Хэт ягаан туяа, озон, чийгшил, химийн бодис |
| Үйлчилгээний урт хугацаа | 30-аас дээш жил; үе үе дахин эргүүлэх шаардлагагүй |
| Өргөн кабелийн нийцтэй байдал | XLPE, EPR, PILC; зэс, хөнгөн цагаан; нэг цөмт ба гурван цөмт |
| Салбарын | хэрэглээ |
|---|---|
| Хэрэглээний эрчим хүчний хуваарилалт | Анхдагч/хоёрдогч сүлжээ (6кВ–35кВ), дэд станцын төгсгөл, газар доорх тэжээлийн холболт |
| Аж үйлдвэрийн цахилгаан систем | Уул уурхай, газрын тос, байгалийн хий боловсруулах үйлдвэр, химийн үйлдвэр, гангийн үйлдвэр, дата төв |
| Сэргээгдэх эрчим хүч | Нарны цахилгаан станцууд (DC/AC тал), салхин цахилгаан станцууд (хагаар/далайн), эрчим хүч хадгалах систем |
| Дэд бүтэц, тээвэр | Нисэх буудлын эрчим хүч, төмөр замын цахилгаанжуулалт, хонгилын гэрэлтүүлэг, портууд |
| Хүйтэн | агшилтын | онцлог |
|---|---|---|
| Суурилуулалтын хэрэгсэл | Дулаан шаардлагагүй | Бамбар эсвэл халуун агаарын буу |
| Суулгах хугацаа | 15-30 мин | 30-60 мин |
| Ур чадварын хамаарал | Олиггүй | Өндөр |
| Галын эрсдэл | Байхгүй | Одоо байна |
| Талбайн тууштай байдал | Өндөр (урьдчилан боловсруулсан) | Халаалтын техникээс хамаарна |
| Түүхий эд | Силикон резин / EPDM | Полиолефин / PVC |
| Бүтээгдэхүүний төрөл | Хүчдэлийн хүрээ | Кабелийн төрлүүд | Үндсэн тохиргоо |
|---|---|---|---|
| Дотор тасалгаа | 6кВ – 35кВ | XLPE, EPR, PILC | 1 цөм, 3 цөм |
| Гадна дуусгах | 6кВ – 35кВ | XLPE, EPR, PILC | 1 цөм, 3 цөм |
| Шулуун үе | 6кВ – 35кВ | XLPE, EPR, PILC | 1 цөм, 3 цөм |
| Шилжилтийн үе | 6кВ – 35кВ | XLPE-ээс PILC хүртэл | 1 цөм, 3 цөм |
| Залгуур холбогч | 6кВ – 35кВ | Xle | 1-цөм |
| Хамтарсан хэсгийг засах | 6кВ – 35кВ | XLPE, EPR | 1 цөм, 3 цөм |
Сав баглаа боодол: зөөврийн тулгууртай битүүмжилсэн гялгар уут + суулгах заавар
Иж бүрдэл: Стресс хянах хоолой, тусгаарлагч хоолой, битүүмжлэх мастик, цэвэрлэгээний салфетка, зүлгүүрийн дэвсгэр, шороон сүлжих (төрлөөс хамаарч)
Стандарт сав баглаа боодол: Жижиг хэмжээтэй картон хайрцаг; бөөнөөр захиалах модон тавиур
Хүргэлт: Дэлхий даяар далай, агаар, хуурай замаар тээвэрлэнэ
