Цахилгаан дамжуулалтад зориулсан Аак дамжуулагч Аак дамжуулагч

5 0 Шүүмж

AAC (All Aluminium Conductor) нь бүхэлдээ өндөр дамжуулалттай хөнгөн цагаан утсаар хийгдсэн төвлөрсөн судалтай дамжуулагч юм. Өндөр дамжуулалт, хөнгөн жин, зэврэлтэнд тэсвэртэй байх шаардлагатай цахилгаан дамжуулах, түгээх агаарын шугамд өргөн хэрэглэгддэг. Энэ дамжуулагчийг 61% IACS (International Annealed Copper Standard) ба түүнээс дээш дамжуулах чанар бүхий хатуу татсан эсвэл зөөлрүүлсэн хэлбэрээр авах боломжтой. AAC нь бага, дунд хүчдэлийн агаарын шугам, дэд станцын холболт, механик бат бэхийн шаардлага дунд зэргийн богино зайд дамжуулахад тохиромжтой. Түүний хөнгөн хийц нь цамхагийн ачих, суурилуулах зардлыг бууруулдаг бол ган гол байхгүй нь ялгаатай металлуудын хоорондох гальваник зэврэлтийг арилгадаг. Худалдан авагчдын хувьд AAC нь хотын хуваарилалт, хөдөөгийн цахилгаанжуулалт, үйлдвэрлэлийн эрчим хүчний хангамжийн хэмнэлттэй, найдвартай шийдлийг санал болгодог.

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

1. Системийн хүчдэл ба хэрэглээ

AAC дамжуулагчийг ихэвчлэн 33 кВ хүртэлх системийн хүчдэлтэй агаарын шугамд ашигладаг боловч зохих тусгаарлагч, тоног төхөөрөмжөөр богино хугацаанд өндөр хүчдэлд ашиглах боломжтой. 66 кВ-оос дээш цахилгаан дамжуулах шугамын хувьд механик хүч чадал өндөр байдаг тул ACSR эсвэл AAAC-ийг илүүд үздэг. Дараах үед AAC-г сонгоно уу:

Шугаман нь бага эсвэл дунд хүчдэлд (LV/MV) ажилладаг.
Урт нь богино эсвэл дунд зэрэг (ихэвчлэн 100-150 м хүртэл).
Өндөр дамжуулалт, бага жин нь тэргүүлэх чиглэл юм.
Байгаль орчин нь идэмхий биш, эсвэл зэврэлтэнд тэсвэртэй сонголтыг сонгосон.

2. Гүйдэл дамжуулах чадвар (Ampacity)

Шаардлагатай дамжуулагчийн хөндлөн огтлолыг дараахь үндсэн дээр тодорхойлно.

Тасралтгүй ачааллын гүйдэл
Дамжуулагчийн зөвшөөрөгдөх температур (AAC-д ихэвчлэн 70-90 ° C)
Орчны температур, салхины хурд, нарны цацраг
Богино залгааны гүйдэл ба үргэлжлэх хугацаа

80°C дамжуулагчийн температур, 40°C орчны температур, 0.6 м/с салхи, бүтэн наранд AAC-ийн хүч чадлын ердийн утгыг техникийн хүснэгтэд өгсөн болно. Чухал хэлхээний хувьд аюулгүй байдлын хязгаарыг хэрэглэж, ирээдүйн ачааллын өсөлтийг анхаарч үзээрэй.

3. Дамжуулагчийн хэмжээ ба утас

AAC нь 16 мм²-ээс 630 мм² хүртэлх стандарт хөндлөн огтлолтой. Нийтлэг хэлхээнд дараахь зүйлс орно.

7 утас: 7/1.70 мм, 7/2.10 мм гэх мэт.
19 утас: 19/2.10 мм, 19/2.50 мм гэх мэт.
37 утас: 37/2.10 мм, 37/2.50 мм гэх мэт.
61 утас: 61/2.50 мм, 61/3.00 мм гэх мэт.

Илүү том утаснууд нь илүү уян хатан чанарыг өгдөг боловч суналтын бат бэхийг арай бага болгодог. Цамхагийн ачааллыг дизайны хязгаарт байлгахын зэрэгцээ хүч чадал, хүчдэлийн уналтын шаардлагыг хангасан хэмжээг сонго.

4. Механик хүч чадал ба хүрээ

AAC нь ACSR эсвэл AAAC-аас бага суналтын бат бэхтэй. Ердийн суналтын бат бэх нь хатуу татсан хөнгөн цагааны хувьд 160-200 МПа хооронд хэлбэлздэг. Өгөгдсөн хугацааны хувьд тооцоолно:

Салхи, мөсний ачааллын үед уналт ба хурцадмал байдал
Хамгийн их зөвшөөрөгдөх хурцадмал байдал (ихэвчлэн эцсийн суналтын бат бэхийн 20-25%)
Цамхагийн өндөр ба цэвэрлэгээний шаардлага

Шаардлагатай зай нь AAC-ийн механик чадвараас хэтэрсэн тохиолдолд AAAC (All Aluminium Alloy Conductor) эсвэл ACSR-ийг анхаарч үзээрэй.

5. Байгаль орчны нөхцөл байдал

Зэврэлт: AAC нь ердийн агаар мандалд сайн ажилладаг боловч далайн эрэг эсвэл үйлдвэрлэлийн бүсэд зовдог. Ийм орчинд зэврэлтэнд тэсвэртэй тосыг зааж өгөх эсвэл AAAC сонгох хэрэгтэй.
Температур: AAC нь 80-90 ° C хүртэл дамжуулагчийн температурт тасралтгүй ажилладаг. Сонгосон даруулга, холбох арга тохиромжтой эсэхийг шалгаарай.
Мөс ба салхи: Хүчтэй мөс эсвэл хүчтэй салхитай бүс нутагт AAC хангалттай хүч чадал өгөхгүй байж болно. AAAC эсвэл ACSR ашиглана уу.

6. Суурилуулах орчин ба техник хангамж

Агаарын шугам: Стандарт түдгэлзүүлэлт эсвэл суналтын хавчаарыг ашиглана. Утас тавих үед хэт чангалахаас зайлсхий.
Дэд станцууд: AAC нь ихэвчлэн автобусны холболт болон холбогчдод ашиглагддаг. Хялбар гулзайлтын хувьд уян хатан туузыг сонго.
Суваг эсвэл дамжуулах хоолой: AAC нь газар доорхи сувагт ихэвчлэн ашиглагддаггүй; оронд нь тусгаарлагдсан кабель ашигла.
Холбогч: Хөнгөн цагаан дамжуулагчийн хувьд тохиромжтой хөнгөн цагаан эсвэл хоёр металлын холбогчийг ашиглана. Үе мөчний хэсэгт антиоксидант бодис түрхэнэ.

7. Стандарт ба техникийн үзүүлэлтүүд

Холбогдох стандартыг зааж өгнө үү:

ASTM B231: Төвлөрсөн давхаргатай хөнгөн цагаан дамжуулагчийн стандарт үзүүлэлт, бүрсэн гангаар бэхжүүлсэн (ACSR) - гэхдээ AAC-ийн хувьд ASTM B231 нь бүх хөнгөн цагааныг хамардаг.
IEC 61089: Дугуй утсан төвлөрсөн давхаргын цахилгаан утаснууд.
BS 215 1-р хэсэг: Хөнгөн цагаан дамжуулагч ба хөнгөн цагаан дамжуулагч, гангаар бэхжүүлсэн.
DIN 48201: Хөнгөн цагаан судалтай дамжуулагч.

Дамжуулагч нь шаардлагатай дамжуулалт, суналтын бат бэх, диаметрийн хүлцлийг хангаж байгаа эсэхийг шалгаарай.

Техникийн үзүүлэлт

Параметрийн	нэгжийн	ердийн утгууд
Стандарт	—	ASTM B231, IEC 61089, BS 215
Түүхий эд	—	Хатуу татсан хөнгөн цагаан (1350-H19)
Дуудлагаүүр ХОЛБОалт	% IACS	≥ 61
Хөндлөн огтлолын хүрээ	масгал	16-630
Стрэндинг (жишээ)	—	7/2.10, 19/2.50, 37/2.50, 61/3.00
Гаднах диаметр	0	6.3 - 33.0
20 ° C-д тогтмол гүйдлийн эсэргүүцэл	Ω / км	0.089 – 1.790
Тооцоолсон эвдрэлийн ачаалал	дугуй	5.5 - 125
Жин	кг / км	45-1740
Тасралтгүй ажиллах температур	°C	80-90
Богино залгааны температур (1 сек)	°C	200
Хүчтэй байдал (80°C, орчны 40°C)	A	120-1200
Гулзайлтын радиус (суурилуулах)	—	≥ 20 × гадна диаметр
Савлах	—	Модон эсвэл ган хүрд, захиалгат урт

Тайлбар: Утга нь заагч бөгөөд үйлдвэрлэгчээс хамаарч өөр өөр байдаг. Тодорхой шаардлагын талаар тодорхой стандартаас харна уу.

Ердийн програмууд

Бага ба дунд хүчдэлийн агаарын түгээх шугам
Хот, хөдөөгийн цахилгаанжуулалтын төслүүд
Дэд станцын шин ба холболтууд
Богино хугацааны цахилгаан дамжуулах шугам
Холболтын утас ба уян холболт
Үйлдвэрийн цахилгаан хангамжийн шугам

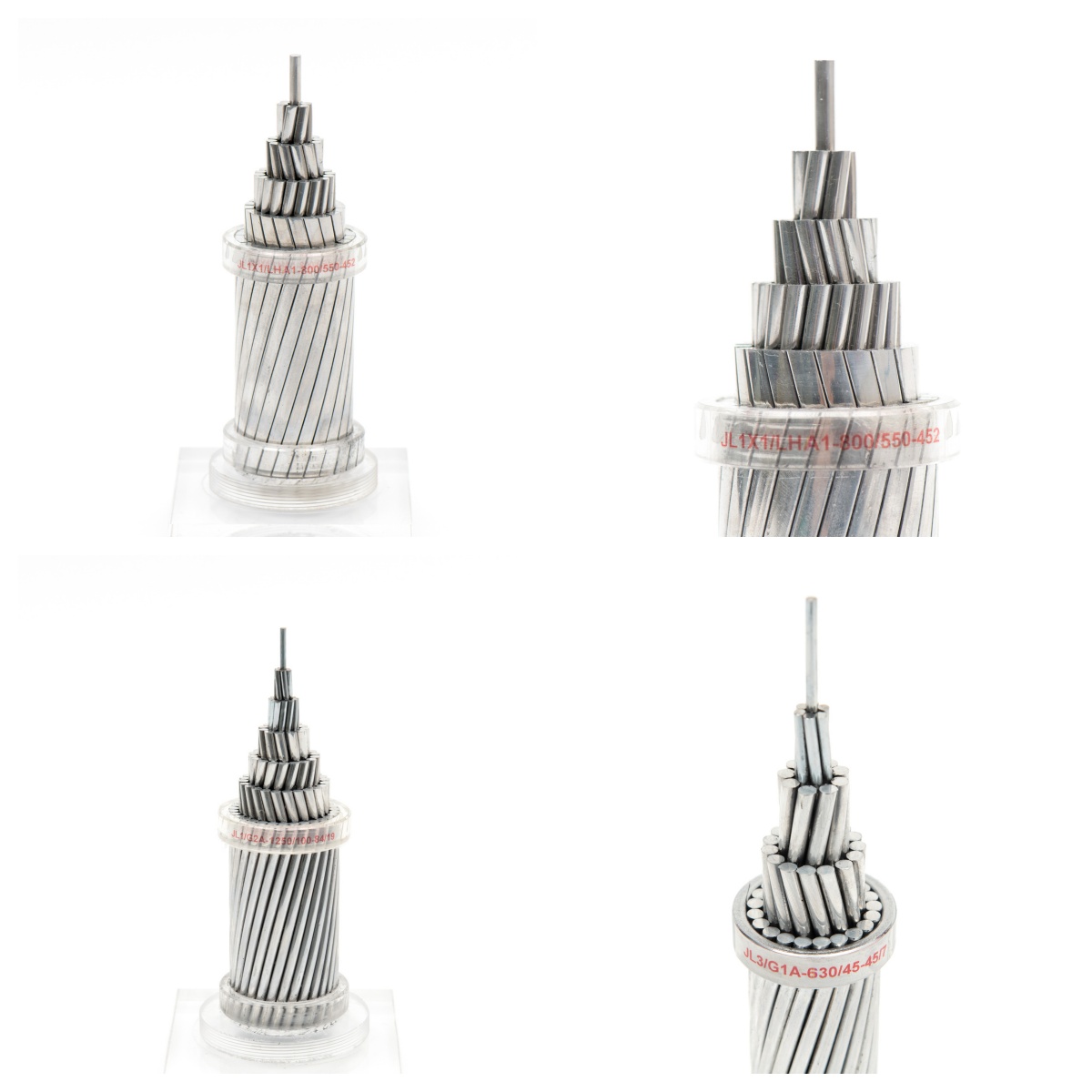

AC01

Хуулө цааз	Талбай		Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	Онн задгай	Жинхэнэ	Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	AWG эсвэл MCM	масгал	Үгүй ./mm	0	кг / км	Дугуй	Ohm / km	М 5
Peachbeil	6	13.29	7 / 1.554	4.67	37	2.49	2.1692	3,500
Сарнай	4	21.16	7 / 1.961	5.89	58	3.96	1.3624	3,000
Дүрэм	2	33.61	7 / 2.474	7.42	93	5.97	0.8577	2500
Хугарсан	1	42.39	7 / 2.776	8.33	117	7.32	0.6801	2500
Ын ирээгүй	1/10	53.48	7 / 3.119	9.36	147	8.73	0.539	2000
Гарын асарт	2/0	67.42	7 / 3.503	10.51	186	11	0.4276	3,500
Дипбок	3/0	85.03	7 / 3.932	11.8	234	13.47	0.339	3,000
Ишиг унах	4/0	107.23	7 / 4.417	13.26	296	16.98	0.2686	2000
Валиан	250	126.71	19 / 2.913	14.57	349	20.62	0.2275	2000
Sneezewort	250	126.71	7 / 4.80	14.4	349	20.07	0.2275	2000
Бичиг цэнгэл	266.8	135.16	19 / 3.01	15.05	373	22	0.2133	2000
Дайн	266.8	135.16	7 / 4.96	14.9	373	21.41	0.2133	2000
Хэрц	300	152	19 / 3.193	15.97	419	24.03	0.1896	3,000
Алтан зул	336.4	170.45	19 / 3.381	16.91	470	26.95	0.1691	3,000
Дуурайсгал	350	177.35	19 / 3.447	17.24	489	28.04	0.1625	3,000
Автоматны пран	397.5	201.42	19 / 3.673	18.36	555	31.84	0.1431	2500
Алтны	450	228	19 / 3.909	19.55	629	34.99	0.1264	2000
Тара	477	241.68	37 / 2.862	20.19	666	38.49	0.1193	2500
Cosmos	477	241.68	19 / 4.023	20.12	666	37.08	0.1193	2000
Дүрэм	500	253.35	3712.951	20.65	698	40.35	0.1138	2500
Зино	500	253.35	19 / 4.12	20.6	698	38.88	0.1138	2000

Хуулө цааз	Талбай		Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	Онн задгай	Жинхэнэ	Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	AWG эсвэл MCM	масгал	Үгүй ./mm	0	кг / км	Дугуй	Ohm / km	М 5
Davaa	556.5	282	19 / 4.346	21.73	777	43.27	0.1022	2000
Андлтон	556.5	282	37 / 3.114	21.79	777	43.62	0.1022	2000
IEJOOW чихэрлэг	600	304	37 / 3.233	22.63	838	47.03	0.0948	2000
Цахирмаа	636	322.25	37 / 3.33	23.31	688	49.85	0.0894	2000
Heuchera	650	329.35	37 / 3.366	23.56	908	50.95	0.0875	2000
Туг	700	354.71	61 / 2.72	24.48	978	51.46	0.0813	2000
Verbea	700	354.71	37 / 3.493	24.45	978	54.87	0.0813	2000
Тайвшрал	715.5	362.58	61 / 2.75	24.76	1000	58.74	0.0795	2000
Явуулсан	715.5	362.58	37 / 3.533	24.74	1000	56.09	0.0795	3,000
Cattail	750	380	61 / 2.817	25.35	1,048	59.85	0.0759	2000
Нарийнаци	750	380	37 / 3.617	25.32	1,048	58.75	0.0759	3,000
LILAC	795	402.84	61 / 2.9	26.11	1,111	63.45	0.0715	2000
Арбутын	795	402.84	37 / 3.724	26.06	1,111	62.32	0.0715	3,000
Хэлбэршүүлсэн	900	456.06	61 / 3.086	27.78	1,257	69.78	0.0632	3,000
Cocksombm	900	456.06	37 / 3.962	27.73	1,257	68.48	0.0632	2500
Алтан гогцоо	954	483.42	61 / 3.177	28.6	1,333	78.96	0.0596	2000
Эрвилийн	954	483.42	37 / 4.079	28.55	1,333	72.58	0.0596	2500
Нагацлал хэмжигч	1000	506.71	61 / 3.251	29.36	1,397	77.53	0.0569	2000
Hawkweed	1000	506.71	37 / 4.176	29.23	1,397	76.08	0.0569	2500
Lardspur	1,033.5	523.68	61 / 3.307	29.76	1,444	80.12	0.055	2500
Хөхнийх	1,033.5	523.68	37 / 4.244	29.72	1,444	78.63	0.055	2500
Marigold	1,113	563.93	61 / 3.432	30.89	1,555	86.28	0.0511	2500
Гахай	1,192.5	604.26	61 / 3.551	31.05	1,666	92.45	0.0477	2000
Narcissus	1,272	644.51	61 / 3.668	33.02	1,777	98.61	0.0447	2000
Колуминал	1,351.5	684.84	61 / 3.78	34.01	1,888	104.78	0.0421	2000
Улаан лиш	1,431	725.1	61 / 3.89	35.03	1,999	107.68	0.0398	2000
Гэдлиол	1,510.5	765.35	61 / 4.00	35.09	2,110	113.65	0.0376	2000
Голмосно	1,590	805.68	61 / 4.099	36.51	2,221	119.64	0.0358	2000
Troтээ Phemaam	1,750	886.71	61 / 4.302	38.73	2445	131.68	0.0325	1500

Хийн

Бүтээгдэхүүн: Алленуюминумын дамжуулагч

Стандартууд: BS 215, 1-р хэсэг

Ердийн зураг:

Хуулө цааз	Талбай		Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	Онн задгай	Жинхэнэ	Stranding ба утас диаметр	Ойролцоогоор. Нийт диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	AWG эсвэл MCM	масгал	Үгүй ./mm	0	кг / км	Дугуй	Ohm / km	М 5
Бааваавчин	22	23.33	7 / 2.06	6.2	64	3.99	1.227	2500
Aphis	25	26.4	3 / 3.35	7.2	73	4.11	1.081	2000
Шумуул	25	26.8	7 / 2.21	6.6	73	4.59	1.066	2000
Үхэл	30	31.6	3 / 3.66	7.9	86	4.86	0.9082	3,000
Муст quiteo	35	37	7 / 2.59	7.8	101	6.03	0.7762	2000
Цамц	40	42.8	7 / 2.79	8.4	117	6.87	0.6689	2000
Шоргоолж	50	52.83	7 / 3.1	9.3	145	8.28	0.5419	2000
Ялаа	60	63.55	7 / 3.4	10.2	174	9.9	0.4505	2000
Цэнхэр лонх	70	73.7	7 / 3.66	11	202	11.34	0.3881	3,000
Чэмий хөл	75	78.5	7 / 3.78	11.4	215	11.94	0.3644	3,000
Өвс HASSOMPER	80	84.1	7 / 3.91	11.7	230	12.78	0.3406	3,000
Clegg	90	95.6	7 / 4.17	12.5	262	14.53	14.53	2500
Соно	100	106	7 / 4.39	13.2	290	16	0.2702	2000
Цох	100	106.6	19 / 2.67	13.4	293	17.42	0.2704	2000
Зөгий	125	132	7 / 4.90	14.7	361	19.94	0.2169	2000
Хүрэлзгэнэ	150	157.9	7 / 5.36	16.1	432	23.85	0.1813	1500
Бохгоно	150	157.6	19 / 3.25	16.3	434	27.7	0.1825	3,000
Тахиа roach	250	265.7	19 / 4.22	21.1	731	40.4	0.1083	2000
Дишүү	350	373.3	37 / 3.58	25.1	1029	57.45	0.07741	3,500
Цалинийн нүүр	175	186	19 / 3.53	17.7	512	28.63	0.1547	2500
Золгүй	200	213.2	19 / 3.78	18.9	587	32.4	0.1349	2500
Аалз	225	236.9	19 / 3.99	20	652	36.01	0.1211	2000
Цөцгийн тос бүрүү	300	322.7	19 / 4.65	23.3	688	48.7	0.08916	1500
Цагаан эрвээхэй	350	373.2	1915	25	1,027	56.37	0.07711	1500
Царалтынэс	400	428.5	1915.36	26.8	1,179	64.73	0.0671	1500
Үнэт бялуу	400	415.2	37 / 3.78	26.5	1,145	63.1	0.06944	3,000
Майбуг	450	486.9	37 / 4.09	28.6	1,342	74.01	0.05931	2500
Хилэнцэт хорхой	500	529.5	37 / 4.27	29.9	1,460	79.98	0.05441	2500
Кикада	500	628.6	37 / 4.65	32.6	1,733	94.95	0.04588	2000
Taran tula	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1500

Биак

Бүтээгдэхүүн: Аллалинум хайлшны дамжуулагч

Стандартууд: DIN 48201

Ердийн зураг:

Талбай		Stranding ба утас диаметр	Ойролцоогоор. Ерөнхий Голч	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
Онн задгай	Жинхэнэ	Stranding ба утас диаметр	Ойролцоогоор. Ерөнхий Голч	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
Awg эсвэл Эрэгтэйжод цамц	мм³	Үгүй ./mm	0	кг / км	Дугуй	Ohm / km	М 5
16	15.89	7 / 1.7	5.1	44	4.41	2.091	3,000
25	24.25	7 / 2.1	6.3	67	6.77	1.3703	3,000
35	34.36	7 / 2.5	7.5	94	9.61	0.9669	3,000
50	49.46	7 / 3.0	9	135	13.82	0.6714	3,000
50	46.36	19 / 1.8	9	133	13.54	0.6905	3,000
70	65.82	19 / 2.1	10.5	181	18.39	0.5073	2000
95	93.27	19 / 2.5	12.5	256	26.09	0.3579	2000
120	117	19 / 2.8	14	322	32.72	0.2854	2000
150	147.1	37 / 2.25	15.7	406	41.1	0.2274	2000
185	181.6	37 / 2.5	17.5	501	50.77	0.1842	2000
240	242.5	61 / 2.25	20.2	670	67.79	0.1383	2000
300	299.4	61 / 2.5	22.5	827	83.73	0.112	2000
400	400.1	61 / 2.89	26	1,105	111.83	0.0938	2000
500	499.8	61 / 3.23	29.1	1,381	139.74	0.06709	2000

Биак

Бүтээгдэхүүн: Аллалинум хайлшны дамжуулагч

Стандартууд: NFC 34- 125

Ердийн зураг:

Designation

Талбай

Адил / ижил

Зэс

Талбай

Stranding УТАСНЫ ЗУРАГ

Ерөнхий

Голч

Онн задгай

Шатах

Ачих

Онн задгай

Эсэргүүцэл

20 ℃

Стандарт

Жин

Стандарт

Уртын хэмжээ

Үгүй

масгал

Дугуй

Ohm / km

m ± 5%

Aster 22

21.99

2.00

6.00

710

1.50

60.2

4000

Aster 34-4

34.36

18.8

2.50

7.50

1.105

0.958

3,000

Aster 54-6

54.55

29.8

3.15

9.45

1.755

0.603

149

3,000

Aster 75-5

75.54

41.3

2.25

11.26

2.430

0.438

208

3,000

Aster 93-3

93.27

2.50

12.50

3.000

0.354

257

3,000

Aster 117

116.98

63.9

2.80

14.00

3.765

0.283

322

2000

Астер 148

148.01

80.9

3.15

15.75

4.765

0.224

407

2000

Астер 181-6

181.62

99.2

2.50

17.50

5.845

0.183

500

2000

Aster 228

227.83

124.5

2.80

19.60

7.340

0.146

627

2000

Астер 288

288.34

157.6

3.15

22.05

9.280

0.115

794

2000

Aster 366

366.22

200.1

3.55

24.85

11.785

0.0905

1,009

2500

Астер 570

570.22

311.6

3.45

31.05

18.360

0.0583

1,574

2000

AACSSR

Бүтээгдэхүүн: ган бэхжүүлсэн репрорлекторууд

Стандартууд: Allalwumolloy NFC 34- 125- 125

Зурах: Зүүн эрчим хүчний цахилгаан инженерчлэл

Designation	Болд Талбай	Даруу Хайлш Талбай	Тот.	Endial-tentent cu Талбай	Тоо				Ойролцоогоор. Нийт ди.		Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃	Std. Жин	Std. Уртын хэмжээ
	Болд Талбай	Даруу Хайлш Талбай	Тот.	Endial-tentent cu Талбай	Болд		AL FLELOY		Ган импортын	Cabe Бэлхүүс.	Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃
	масгал	масгал	масгал	масгал	Үгүй		Үгүй		0	0	дуу	Ohm / km	кг / км	m ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2,360	1.17	155	4000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4,560	0.88	276	4000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5,770	0.695	348	3,000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10,815	0.58	636	3,000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13,685	0.466	802	3,000
Пастел 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8,185	0.279	547	3,000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16,895	0.378	990	3,000
Пастел 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10,120	0.227	675	3,000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21,200	0.3	1,244	2000
Pastel 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12,680	0.18	848	2000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26,800	0.237	1,570	2000
Pastel 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16,050	0.142	1,074	2000
Pastel 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20,875	0.162	1,320	2000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8,035	0.642	481	4000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20,830	0.103	1,593	2500

Биак

Бүтээгдэхүүн: Аллалинум хайлшны дамжуулагч

Стандартууд: ASTM B 399

Ердийн зураг:

Хуулө цааз	Талбай		Тэнцүү диаметртэй ACSR-ийн хэмжээ, сугалаа		Утасны дугааргүй диаметр	Ерөнхий Голч	Жин	Онн задгай Шатах Ачих	Стандарт Уртын хэмжээ
	Онн задгай	Жинхэнэ	Тэнцүү диаметртэй ACSR-ийн хэмжээ, сугалаа		Утасны дугааргүй диаметр	Ерөнхий Голч	Жин	Онн задгай Шатах Ачих
	Эрэгтэйжод цамц	масгал	AWG эсвэл MCM	Аль / ган	0	0	кг / км	Дугуй	М 5
Эвгүй	30.58	15.48	6	6/1	7 × 1.68	5.04	42.7	4.92	3,000
Үйл мэндийн	48.69	24.71	4	6/1	7 × 2.12	6.35	68	7.84	3,000
Олонсар	77.47	39.22	2	6/1	7 × 2.67	8.02	108	12.45	2000
Azzapa	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2000
Анахурын	155.4	78.65	2/0	6/1	7 × 3.78	11.35	217	23.93	3,000
Нансес	195.7	99.22	3/0	6/1	7 × 4.25	12.75	273	30.18	2500
Холбоо	246.9	125.1	4/0	6/1	7 × 4.77	14.31	345	38.05	2000
Баттэ	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3,000
Камерон	394.5	199.9	336.4	26/7	19 × 3.66	18.3	551	58.91	2500
Каро	465.4	235.8	397.5	26/7	19 × 3.98	19.88	650	69.48	2000
Хонгор	559.5	283.5	477	26/7	19 × 4.36	21.79	781	83.52	2000
Энэлсэн	652.4	330.6	556.5	26/7	19 × 4.71	23.54	911	97.42	1500
Дуусах	740.8	375.3	636	26/7	37 × 3.59	25.16	1,035	108.21	3,000
Схрей	927.2	469.8	795	26/7	37 × 4.02	28.14	1,295	135.47	2500

Биак

Бүтээгдэхүүн: Аллалинум хайлшны дамжуулагч

Стандартууд: ASTM B 399

Ердийн зураг:

Талбай		Stranding ба утас диаметр	Ойролцоогоор. Ерөнхий Голч	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
Онн задгай	Жинхэнэ	Stranding ба утас диаметр	Ойролцоогоор. Ерөнхий Голч	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
Awg эсвэл Эрэгтэйжод цамц	масгал	0	0	кг / км	Дугуй	Ohm / km	М 5
6	13.3	7 / 1.554	4.67	37	4.22	2.5199	3,500
4	21.15	7 / 1.961	5.89	58	6.71	1.5824	3,000
2	33.63	7 / 2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7 / 3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7 / 3.503	10.51	186	20.52	0.4959	3,500
3/0	85.03	7 / 3.932	11.8	234	25.86	0.3936	3,000
4/0	107.23	7 / 4.417	13.26	296	32.63	0.3119	2000
250	126.66	19 / 2.913	14.57	349	38.93	0.2642	2000
300	152.1	19 / 3.193	15.97	419	46.77	0.2199	3,000
350	177.35	19 / 3.447	17.24	489	52.25	0.1887	3,000
400	202.71	19 / 3.686	18.43	559	59.74	0.165	2500
450	228	19 / 3.909	19.55	629	67.19	0.1467	2000
500	253.35	19 / 4.120	20.6	698	74.64	0.1321	2000
550	278.6	37 / 3.096	21.67	768	83.8	0.1202	2000
600	303.8	37 / 3.233	22.63	838	91.38	0.1102	2000
650	329.25	37 / 3.366	23.56	908	97.94	0.1016	2000
700	354.55	37 / 3.493	24.45	978	102.2	0.0944	3,500
750	380.2	37 / 3.617	25.32	1,049	109.6	0.088	3,000
800	405.15	37 / 3.734	26.14	1,117	116.8	0.0826	3,000
900	456.16	37 / 3.962	27.73	1,258	131.5	0.0733	3,000
1000	506.71	37 / 4.176	29.23	1,399	146.1	0.066	2500

Биак

Бүтээгдэхүүн: Аллалинум хайлшны дамжуулагч

Стандартууд: BS EN 50182

Ердийн зураг:

Хуулө цааз	Талбай		Түргэн тусламж дөрвүр / утас Диа.	Ойролцоогоор. Oyerall диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	Онн задгай	Жинхэнэ	Түргэн тусламж дөрвүр / утас Диа.	Ойролцоогоор. Oyerall диаметр	Жин	Онн задгай Шатах Ачих	Нэрлэсэн dc Эсэргүүцэл 20 ℃	Стандарт Уртын хэмжээ
	масгал	масгал	0	0	кг / км	Дугуй	Ohm / km	М 5
	10	11.9	7 / 1.47	4.41	32	3.33	2.277	2500
Хайрцаг	15	18.8	7 / 1.85	5.55	51	5.27	1.749	2000
Хас жимс	20	23.9	7 / 2.08	6.24	65	6.7	1.384	2500
Хоолойны мах	25	30.1	7 / 2.34	7.02	82	8.44	1.094	2000
Хуш	30	35.5	7 / 2.54	7.62	97	9.95	0.9281	2000
	35	42.2	7 / 2.77	8.31	115	11.83	0.78	2000
Гамгаа Гамталдаг	40	47.8	7 / 2.95	8.85	131	13.4	0.688	2500
Ш хорхой	50	59.9	7 / 3.30	9.9	164	16.8	0.5498	2000
PINE	60	71.7	7 / 3.61	10.83	196	20.1	0.4595	3,000
	70	84.1	7 / 3.91	11.73	230	23.57	0.3917	3,000
Хийх	75	89.8	7 / 4.04	12.12	246	25.17	0.3669	2500
	80	96.5	7 / 4.19	12.57	264	27.04	0.341	2500
	90	108.8	7 / 4.45	13.35	298	30.5	0.3026	2000
Царс	100	118.9	7 / 4.65	13.95	325	33.3	0.2769	2000
	100	118.7	19 / 2.82	14.1	326	33.3	0.2786	2000
Дугуй	125	151.1	19 / 3.18	15.9	415	42.3	0.219	3,000
Үнс нурам	150	180.7	19 / 3.48	17.4	497	50.6	0.183	3,000
Үйрийн	175	211	19 / 3.76	18.8	580	59.1	0.1568	2500
Охидын	200	239	37 / 2.87	20.09	660	67	0.1387	2500
	225	270.3	37 / 3.05	21.35	744	75.7	0.1224	2000
Домог	250	303	37 / 3.23	22.61	835	84.9	0.1094	2000
Сипек	300	362.1	37 / 3.53	24.71	998	101.5	0.09155	2000
	350	421.8	37 / 3.81	26.67	1163	118.2	0.0786	3,000
Чинь	400	479.9	37 / 4.06	28.42	1323	134.5	0.06908	2500

Accscday

Бүтээгдэхүүн: Хөнгөн цагаан дамжуулагч ган бэхэлсэн

Стандартууд: BS 215-р хэсэг 2

Ердийн зураг:

Талбай				Stranding & Төмөр утас Голч		Ойролцоох Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃	Std. Уртын хэмжээ
Nom.alum.	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоох Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃	Std. Уртын хэмжээ
масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
16/ 2.5	15.3	2.55	17.8	6 / 1.80	1 / 1.80	5.4	42	20	62	5.81	1.8793	2500
25 / 4.0	23.8	4	27.8	6 / 2.25	1 / 2.25	6.8	65	32	97	9.02	1.2028	2000
35 / 6.0	34.3	5.7	40	6 / 2.70	1 / 2.70	8.1	94	46	140	12.7	0.8353	2000
44 / 32.0	44	31.7	75.7	14 / 2.00	7 / 2.40	11.2	122	250	373	45.46	0.6573	2000
50/8.0	48.3	8	56.3	6 / 3.20	1 / 3.20	9.6	132	64	196	17.18	0.5946	2000
50/30	51.2	29.8	81	12 / 2.33	7 / 2.33	11.7	141	237	378	44.28	0.5644	2000
70/12	69.9	11.4	81.3	26 / 1.85	7 / 1.44	11.7	193	91	284	26.31	0.413	2000
95/15	94.4	15.3	109.7	26 / 2.15	7 / 1.67	13.6	260	123	383	35.18	0.3058	3,000
95/55	96.5	56.3	152.8	12 / 3.20	7 / 3.20	16	266	446	714	80.2	0.2992	3,000
105/75	105.7	75.5	181.5	14 / 3.10	19 / 2.25	17.5	292	599	899	106.69	0.2736	2000
120/20	121.6	19.8	141.4	26 / 2.44	7 / 1.9	15.5	336	158	494	44.94	0.2374	2500
120/70	122	71.3	193.3	12 / 3.60	7 / 3.60	18	337	564	904	98.16	0.2364	2500
125/30	127.9	29.8	157.7	30 / 2.33	7 / 2.33	16.3	353	238	590	57.86	0.2259	2500
150/25	148.9	24.2	173.1	26 / 2.70	7 / 2.10	17.1	411	194	604	54.37	0.1939	2000
170/40	171.8	40.1	211.9	30 / 2.70	7 / 2.70	18.9	475	319	794	77.01	0.1682	2000
185/30	183.8	29.8	213.6	26 / 3.00	7 / 2.33	19	507	239	744	66.28	0.1571	2500
210/35	209.1	34.1	243.2	26 / 3.20	7 / 2.49	20.3	577	273	848	74.94	0.138	2000
210/50	212.1	49.5	261.6	30 / 3.00	7 / 3.00	21	587	394	979	92.25	0.1363	2500
230/30	230.9	29.8	260.7	24 / 3.50	7 / 2.33	21	638	239	874	73.09	0.1249	3,500
240/40	243	39.5	282.5	26 / 3.45	7 / 2.68	21.9	671	316	985	86.46	0.1188	3,500
265/35	263.7	34.1	297.8	24 / 3.74	7 / 2.49	22.4	728	274	998	82.94	0.1094	3,000
300/50	304.3	49.5	353.7	26 / 3.86	7 / 3.00	24.5	840	396	1,233	105.09	0.0949	3,000
300/40	304.6	39.5	344.1	54 / 2.68	7 / 2.68	24.1	843	317	1,155	99.3	0.0949	2000
340/30	339.3	29.8	369.1	48 / 3.00	7 / 2.33	25	938	242	1,174	92.56	0.0851	2500
380/50	382	49.5	431.5	54 / 3.00	7 / 3.00	27	1,056	397	1,448	120.91	0.0757	3,000
385/35	386	34.1	420.1	48 / 3.20	7 / 2.49	26.7	1,067	277	1,336	104.31	0.0748	2000
435/55	434.3	56.3	490.6	54 / 3.20	7 / 3.20	28.8	1,203	450	1,647	136.27	0.0666	2000
450/40	448.7	39.5	488.2	48 / 3.45	7 / 2.68	28.7	1,241	320	1,553	120.19	0.0644	2000
490/65	490.3	63.6	553.9	54 / 3.40	7 / 3.40	30.6	1,356	510	1,850	152.85	0.059	2000
485/35	494.1	34.1	528.2	45 / 3.74	7 / 2.49	29.9	1,363	283	1,636	120.31	0.0584	2000
510/45	510.2	45.3	555.5	48 / 3.68	7 / 2.87	30.7	1,413	365	1,770	134.33	0.0566	2000
550/70	550	71.3	621.3	54 / 3.60	7 / 3.60	32.4	1,520	572	2,065	167.42	0.0526	2000
560/50	561.7	49.5	611.2	48 / 3.86	7 / 3.00	32.2	1,553	401	1,943	146.28	0.0514	2000
570/40	565.5	39.5	610.3	45 / 4.00	7 / 2.68	32.2	1,563	325	1,889	137.98	0.0506	2500
632/45	632.1	45.3	677.4 764.8	45 / 4.23 54 / 4.00	7 / 2.87	34	1,754	364	2,183	155.52	0.0442	2500
680/85	678.8	86	677.4 764.8	45 / 4.23 54 / 4.00	19 / 2.40	36	1,868	702	2,564	209.99	0.0426	2500

Acsr

Бүтээгдэхүүн: Хөнгөн цагаан дамжуулагч ган бэхэлсэн

Стандартууд: BS 215-р хэсэг 2

Ердийн зураг:

Хуулө цааз	Талбай				Stranding & Төмөр утас Голч		Ойролцоогоор. Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	Nom.alum	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоогоор. Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
Сохор номин	10	10.62	1.77	12.39	6 / 1.50	1 / 1.50	4.5	29	14	43	4.14	2.076	3,000
Хэрэм	20	20.94	3.49	24.43	6 / 2.11	1 / 2.11	6.33	58	27	85	7.88	1.368	3,000
Толь	25	26.25	4.37	30.62	6 / 2.36	1 / 2.36	7.08	72	34	106	9.61	1.093	2500
Нэхий	30	31.61	5.27	36.88	6 / 2.59	1 / 2.59	7.77	87	41	128	11.45	0.9077	2000
Үнэг	35	36.66	6.11	42.77	6 / 2.79	1 / 2.79	8.37	101	48	149	13.2	0.7822	2000
Шар үс	40	42.41	7.07	49.48	6 / 3.00	1 / 3.00	9	117	55	172	15.2	0.6766	2500
Туулай	50	52.88	8.82	61.7	6 / 3.35	1 / 3.35	10.05	145	69	214	18.35	0.5426	2000
Усны мах	60	63.18	10.53	73.71	6 / 3.66	1 / 3.66	10.98	173	82	255	21.8	0.4545	3,000
Өмхий хүрэн	60	63.27	36.93	100.3	12/ 2.59	7 / 2.59	12.95	175	290	465	53	0.4567	2500
Минж	70	74.82	12.47	87.29	6 / 3.99	1 / 3.99	11.97	205	97	302	25.7	0.3825	2500
Морө	70	73.37	42.8	116.17	12/ 2.79	7 / 2.79	13.95	203	335	536	61.2	0.3936	2.000
Сэлбэг	75	79.2	13.2	92.4	6 / 4.10	1 / 4.10	12.3	217	103	320	27.2	0.3622	2500
Халиу	80	83.88	13.98	97.86	6 / 4.22	1 / 4.22	12.66	230	109	339	28.8	0.3419	2500
Муур	90	95.4	15.9	111.3	6 / 4.50	1 / 4.5	13.5	262	124	386	32.7	0.3007	2000
Туулай	100	105	17.5	122.5	6 / 4.72	1 / 4.72	14.16	288	137	425	36	0.2733	2000
Нохой	100	105	13.5	118.5	6 / 4.72	7 / 1.57	14.15	288	106	394	32.7	0.2733	2000
Цөөвөр чоно	100	105.8	20.44	126.2	7 / 4.39	7 / 1.93	14.57	290	160	450	40.9	0.2712	2000
Ирвэс	125	131.3	16.8	148.1	6 / 5.28	7 / 1.75	15.81	360	132	492	40.7	0.2184	2000
Талын чоно	125	132.1	20.1	152.2	26 / 2.54	7 / 1.91	15.89	365	157	522	46.4	0.2187	2000
Cougar	125	130.3	7.25	137.5	18 / 3.05	1 / 3.05	15.25	362	57	419	29.8	0.2189	2000
Бар	125	131.1	30.6	161.7	30 / 2.36	7 / 2.36	16.52	362	240	602	58	0.2202	2500
Чоно	150	158	36.9	194.9	30/ 2.59	7 / 2.59	18.13	437	289	726	69.2	0.1828	2000
Хойшнхи цэг	150	158.7	8.8	167.5	18 / 3.35	1 / 3.35	16.75	437	69	506	35.7	0.1815	3,000
Линк	175	183.4	42.8	226.2	30/ 2.79	7 / 2.79	19.53	507	335	842	79.8	0.1576	2000
Гасал	175	184.2	10.3	194.5	18 / 3.61	1 / 3.61	18.05	507	80	587	41.1	0.1563	2500
Ирвэс	200	212	49.5	261.5	30 / 3.00	7 / 3.00	21	586	388	974	92.25	0.1363	2500
Арслан	225	238.5	55.6	294.2	30 / 3.18	7 / 3.18	22.26	659	436	1,095	100.6	0.1212	2000
Баавгай	250	264	61.6	325.6	30 / 3.35	7 / 3.35	23.45	730	483	1,213	111.1	0.1093	2000
Ямаа	300	324.3	75.7	400	30 / 3.71	7 / 3.71	25.97	896	593	1,489	135.7	0.0891	3,000
Хонө	350	374.1	87.3	461.4	30 / 3.99	7 / 3.99	27.93	1,034	684	1,718	155.9	0.07704	2500
Буга	350	373.1	48.4	421.5	54 / 2.97	7 / 2.97	26.73	1,032	379	1,411	118.2	0.07727	2500
Ам Би за	350	381.8	49.5	431.3	54 / 3.00	7 / 3.00	27	1,056	388	1,444	120.9	0.07573	3,000
Тэнөөтэй	200	210.6	11.7	222.3	18 / 3.86	1 / 3.86	19.3	580	91	671	46.55	0.1367	2000
Бүга	400	429.3	100.2	529.5	30 / 4.27	7 / 4.27	29.89	1,186	785	1,971	178.5	0.06726	2500
Тахө	400	428.9	55.6	484.5	54 / 3.18	7 / 3.18	28.62	1,186	435	1,621	131.9	0.0674	2000
Тох	450	477	111.3	588.3	30 / 4.50	7 / 4.50	31.5	1,318	872	2,190	198.2	0.06056	2000
Тэмээ	450	475.2	61.6	536.8	54 / 3.35	7 / 3.35	30.15	1,314	483	1,797	145.7	0.06073	2500
Хандгай	500	528.7	68.5	597.2	54 / 3.53	7 / 3.53	31.77	1.462	537	1.999	161.1	0.0547	2000

Acsr

Бүтээгдэхүүн: ган бэхэлсэн

Стандартууд: Ердийн хөнгөн цагаан asmm

Зураг: B 232

Хуулө цааз	Талбай				Stranding & Төмөр утас Голч		Ойролцоогоор. Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃	Шүүр Уртын хэмжээ
	Nom.alum	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоогоор. Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc Эсэргүүцэл 20 ℃	Шүүр Уртын хэмжээ
	масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
Турк	6	13.29	2.19	15.48	6 / 1.68	1 / 1.68	5.04	37	17	54	5.24	2.1586	3,000
Анино	4	21.16	3.55	24.71	6 / 2.12	1 / 2.12	6.36	58	27	85	8.32	1.3557	3,000
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1 / 2.61	6.53	58	42	100	10.53	1.3557	3.000
Гун	2	33.61	5.61	39.22	6 / 2.67	1 / 2.67	8.01	92	44	136	12.7	0.8535	3,000
Сонсыалтай	2	33.61	8.52	42.13	7 / 2.47	1 / 3.30	8.24	92	67	159	16.11	0.8535	2500
Дэцүү	1	42.39	7.1	49.49	6 / 3.00	1 / 3.00	9	116	55	171	15.85	0.6767	2500
Хэрээ	1/0	53.48	8.9	62.38	6 / 3.37	1 / 3.37	10.11	147	69	216	19.32	0.5364	2000
Шат	2/0	67.42	11.23	78.65	6 / 3.78	1 / 3.78	11.34	185	88	273	23.62	0.4255	3,000
Тагтаа	3/0	85.03	14.19	99.22	6 / 4.25	1 / 4.25	12.75	233	110	343	29.41	0.3373	2500
Оцон шувуу	4/0	107.23	17.87	125.1	6 / 4.77	1 / 4.77	14.31	294	139	433	37.06	0.2675	2000
Waxwing	266.8	135.16	7.48	142.64	16 / 3.09	1 / 3.09	15.45	373	58	431	30.27	0.2133	3,500
Тогтвортой	266.8	135.16	22	157.16	26 / 2.57	7 / 2.00	16.28	374	172	546	50.29	0.2143	2500
Тэмээн хяруул	300	152	24.71	176.11	26 / 2.73	7 / 2.12	17.28	421	193	614	56.52	0.1906	3,000
Сэн сахрын эдэцрийн	336.4	170.45	9.48	179.93	16 / 3.47	1 / 3.47	17.35	470	74	544	38.23	0.1691	2000
Оргилуур	336.4	170.45	27.81	198.26	26 / 2.89	7 / 2.25	18.31	472	217	689	62.71	0.1699	2500
Oriole	336.4	170.45	39.81	210.26	30/ 2.69	7 / 2.69	18.83	473	311	784	77.27	0.1704	3,000
Тахиа	397.5	201.42	11.16	212.58	16 / 3.77	1 / 3.77	18.85	555	87	642	43.99	0.1431	2500
Цохив Иршиг	397.5	201.42	26.13	227.55	24 / 3.27	7 / 2.18	19.61	558	204	762	64.69	0.1438	2000
Ibis	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	256	814	72.11	0.1438	2500
Холтос	397.5	201.42	48.97	248.39	30/ 2.92	7 / 2.92	20.44	560	367	927	88.69	0.1442	2500
Хотон шувуу	477	241.68	13.42	255.1	18 / 4.14	1 / 4.14	20.7	666	105	771	52.16	0.1193	2000
Сийз	477	241.68	31.29	272.97	24 / 3.58	7 / 2.39	21.49	670	245	915	76.66	0.1199	3,000
Хужаа	477	241.68	39.42	281.1	26 / 3.44	7 / 2.67	21.79	670	308	978	86.65	0.1199	2000
HEN	477	241.68	56.39	298.07	30 / 3.20	7 / 3.20	22.4	671	441	1,112	105.34	0.1201	2000
Оспри	556.5	282	15.68	297.68	18 / 4.47	1 / 4.47	22.35	777	122	899	60.88	0.1022	2000
Нарийн мэдрэмж	556.5	282	36.58	318.58	24 / 3.87	7 / 2.58	23.22	781	286	1,067	88.22	0.1027	3,000
Тагтаа	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	359	1,140	101.03	0.1027	3,000
Бүргэд	556.5	282	65.81	347.81	30 / 3.46	7 / 3.46	24.21	783	515	1,298	122.92	0.103	3,500
Тогос	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	849	311	1,160	95.88	0.0945	3,000
Дээраа	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	390	1,240	108.14	0.0945	3,000
Модны хар ног	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	560	1,411	128.84	0.0947	3,000
Халз	605	306.58	69.87	376.45	30 / 3.61	19 / 2.16	25.24	851	548	1,399	133.59	0.0947	2000
Хааны цөм	636	322.26	17.9	340.16	18 / 4.78	1 / 4.78	23.88	889	139	1,028	69.55	0.08945	2000
Тийм	636	322.26	41.81	364.07	24/714	7 / 2.76	24.84	893	326	1.219	100.63	0.08989	2500

Хуулө цааз	Талбай				Stranding & Төмөр утас Голч		Ойролцоогоор. Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	Nom.alum	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоогоор. Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
Срэх нь	636	322.26	52.45	374.71	26 / 3.97	7 / 3.09	25.15 25.88	893	409	1,302	111.8	0.08989	3,000
Хөшүүрчин	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.15 25.88	895	589	1,484	135.44	0.09011	3,000
EGret	636	322.26	73.55	395.8	30 / 3.70	19 / 2.22	25.9	894	576	1,470	140.3	0.09011	3.000
Суулан	636	322.26	8.96	331.22	36 / 3.38	1 / 3.38	23.62	888	70	958	60.52	0.08945	2000
Хууран мэх	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	342	1,278	105.68	0.08577	2500
Жугаар	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	938	429	1,365	117.33	0.08577	2500
Шээ ирсэн	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1,005	367	1,372	113.35	0.07989	2000
Сэнт	715.5	362.53	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1,005	461	1,466	125.91	0.07989	2500
Redwing	715.5	362.58	82.58	445.16	30 / 3.92	19 / 2.35	27.43	1,006	647	1,653	153.94	0.08009	2000
Дэлбэр	795	402.84	27.87	430.71	45 / 3.38	7 / 2.25	27.03	1,116	217	1,333	97.37	0.07191	2500
Үйл инээд бичиг гаргагч	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1,116	408	1,524	124.45	0.07191	3,000
Хөхөө	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1,116	408	1,524	123.94	0.07191	2000
Зая	795	402.84	65.51	468.45	26 / 4.44	7 / 3.45	28.11	1,116	512	1.628	139.92	0.07191	2000
Ялгаа	795	402.84	11.16	414	36 / 3.77	1 / 3.77	26.41	1,110	88	1,198	74.34	0.07156	3,000
MALLARD	795	402.84	91.87	484.71	30 / 4.14	19 / 2.48	28.96	1,119	719	1.838	171.18	0.07208	2500
Фанди	900	456.06	31.54	487.6	45 / 3.59	7 / 2.40	28.73	1,263	247	1,510	108.96	0.06351	2000
Нуанхан	900	456.06	59.1	515.6	54 / 3.28	7 / 3.28	29.52	1,263	461	1,724	140.95	0.06351	2000
Өлгүүр	954	483.42	33.42	516.84	45 / 3.70	7 / 2.47	29.61	1,339	262	1,601	115.63	0.05992	2000
Casbird	954	483.42	13.42	496.84	36 / 4.14	1 / 4.14	28.95	1,333	105	1,438	87.65	0.05962	2500
Автомат аях	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1,339	490	1,829	149.36	0.05992	2500
Ortlan	1,033.5	523.68	36.19	559.87	45 / 3.85	7 / 2.57	30.81	1,451	283	1,734	123.1	0.05531	2000
Тусчин	1,033.5	523.68	14.51	538.19	36 / 4.30	1 / 4.30	30.12	1,443	113	1,556	94.93	0.05504	2000
Surleatch	1,033.5	523.68	67.87	591.55	54 / 3.52	7 / 3.52	31.68	1,451	530	1,981	161.8	0.05531	2000
Тод зуршил	1,113	563.93	39.03	602.96	45 / 4.00	7 / 2.66	31.98	1,563	385	1,868	132.63	0.05136	2500
Өсөлт	1,113	563.93	71.55	635.48	54 / 3.65	19 / 2.19	32.85	1,570	580	2,130	174.41	0.05161	2000
Цохих	1,192.5	604.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1,674	327	2,001	141.79	0.04793	2.500
Салгаан	1,192.5	604.26	76.58	680.84	54 / 3.77	19 / 2.27	33.97	1,682	600	2,282	188.38	0.04817	2000
Дэнлүү	1,272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1,785	349	2,134	151.48	0.04494	2500
Таашаал	1,272	644.51	81.63	726.19	54 / 3.90	19 / 2.34	35.1	1,795	638	2,433	194	0.04516	2.000
Skylark	1,272	644.51	17.87	662.38 731.94	36 / 4.78	1 / 4.78	33.42	1.777	140	1.917	115.85	0.04472	2000
Тол Сар	1,351.5	684.84 684.84	47.1	662.38 731.94	45 / 4.40	7 / 2.92	35.16	1,898	368	2266	160.7	0.0423	2000
Цамц	1,351.5	684.84 684.84	88.71	771.55 775.42	54 / 4.02	19 / 2.41	36.17	1,906	679	2585	206.05	0.0425	2000
Bobolink	1,431	725.1	50.32	771.55 775.42	45 / 4.53	7 / 3.02	36.24	2,009	393	2,402	170.71	0.03994	2000
Хялал	1,431	725.1	91.87	816.97	54 / 4.14	19 / 2.48	37.24	2,019	719	2,738	218.24	0.04013	2500
Nutatch	1,510.5	765.35	52.9	818.25	45 / 4.65	7 / 3.10	37.2	2,120	414	2534 2890 2,667 3,042 222	177.89	0.03784	2000
Тотө	1,510.5	765.35	96.84	862.19	54 / 4.25	19 / 2.55	38.25	2,131	759		230.2	0.03802	2000
Урсгал	1,590	805.68	55.48 102.13	861.16	45 / 4.77	7 / 3.18	38.16	2232 2243	435 799		187.02	0.03595	2000
Шонхор шувуу	1,590	805.68	55.48 102.13	907.81	54 / 4.36	19 / 2.62	39.26	2232 2243	435 799		242.55	0.03613	2000
Бөхий	80	40.52	14.13	54.65	8/ 2.54	1 / 4.24	9.32	112	110		23.6	0.7115	2500
Нета	101.8	51.61	30.06	81.67	12/ 2.34	7 / 2.34	11.71 12.42 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2000 2,000 2,000 2,000 2,000 2,000 2,000 2,000 2,500 3.000 3.000
Мөр багатай	110.8	56.13	32.77	88.9	12/ 2.44	7 / 2.44					51.25 61 61.7 72.7 72.55 78.5 84.8 124.8 12.8.8 93.8	0.5161 0.4248 0.4295 0.3595 0.3237 0.3237 0.2995 0.2995 0.285 0.2813 0.2705
Leghorn	134.6	68.19	39.81	108	12/ 2.69	7 / 2.69
Гвинь Орон ын Идүүлэх	159	80.58	46.97	127.55	12/ 2.92	7 / 2.92	14.63 15.42 16.03 18.03 18.14 16.8.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12 / 3.08	7 / 3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12 / 3.20 18 / 2.86 12 / 3.37	7 / 3.20 19 / 2.48 7 / 2.48 7 / 3.37
Балама лам Симин	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12 / 3.20 18 / 2.86 12 / 3.37	7 / 3.20 19 / 2.48 7 / 2.48 7 / 3.37

Acsr / aw

Бүтээгдэхүүн: Хөнгөн цагаан дамжуулагч хөнгөн цагаан клад ган бэхэлсэн

Стандартууд: ASTM B 549

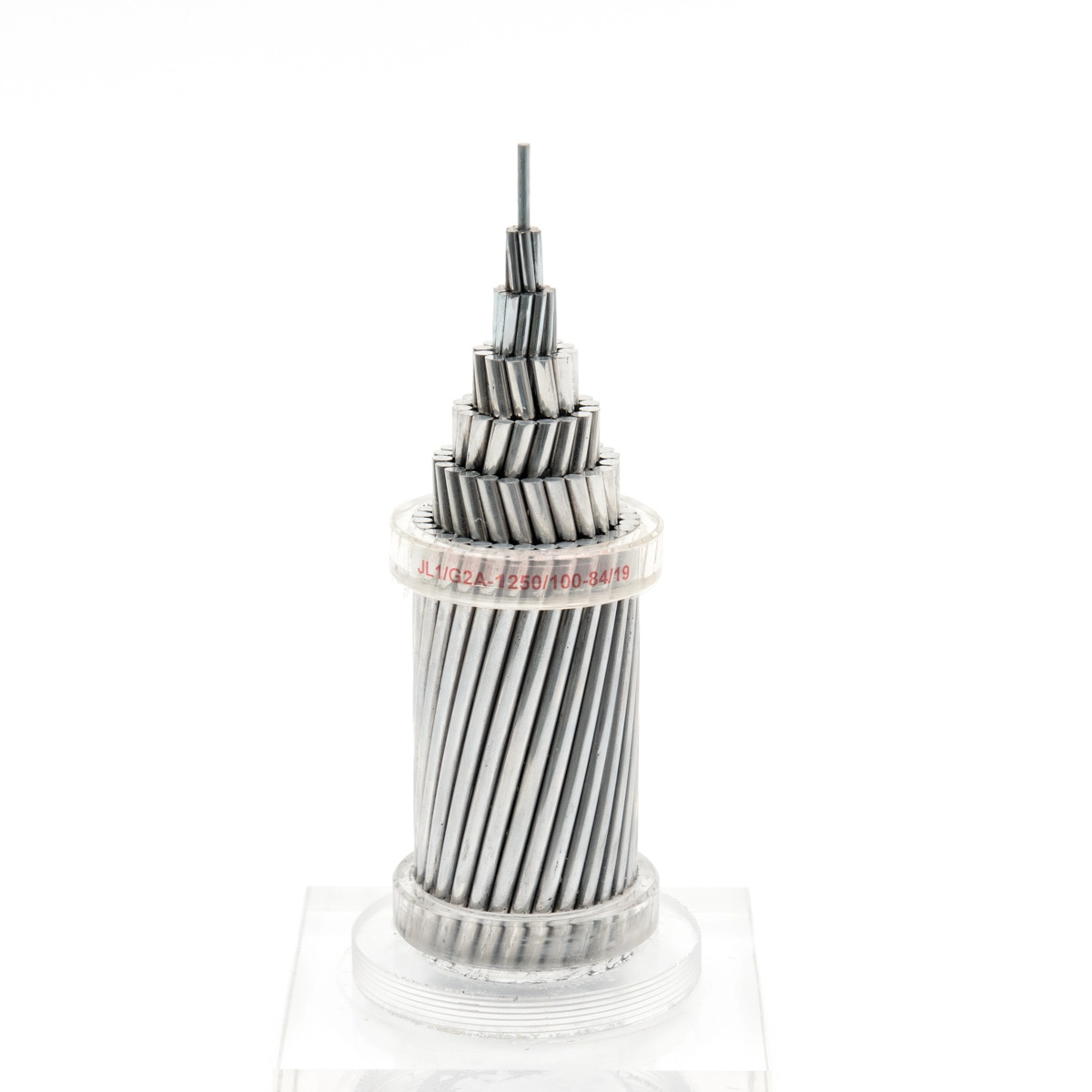

Ердийн зураг:

Хуулө цааз	Талбай				Stranding & Төмөр утас Голч		Ойролцоогоор. Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	Nom.alum	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоогоор. Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
SWANATE	4	21.16	5.35	26.51	7 / 1.96	1 / 2.61	6.53	58	35	93	10.16	1.249	2000
Гун	2	33.61	5.61	39.22	6 / 2.67	1 / 2.67	8.01	92	37	129	12.31	0.8079	2000
Сонсыалтай	2	33.61	8.52	42.13	7 / 2.47	1 / 3.30	8.24	92	56	148	15.6	0.7861	2000
Дэцүү	1	42.39	7.1	49.49	6 / 2.00	1 / 3.00	9	116	47	163	15.34	0.6404	2500
Хэрээ	1/0	53.48	8.9	62.38	6 / 3.37	1 / 3.37	10.11	147	59	206	18.78	0.5078	2000
Шат	2/0	67.42	11.23	78.65	6 / 3.78	1 / 3.78	11.34	185	74	259	22.85	0.4028	3,000
Тагтаа	3/0	85.03	14.19	99.22	6 / 4.25	1 / 4.25	12.75	233	94	327	28.03	0.3193	2500
Оцон шувуу	4/0	107.23	17.87	125.1	6 / 4.77	1 / 4.77	14.31	294	118	412	34.15	0.2532	2000
Waxwing	266.8	135.16	7.48	142.64	16 / 3.09	1 / 3.09	15.45	373	49	422	30.03	0.2094	2000
Ахин ача	336.4	170.45	9.48	119.93	16 / 3.47	1 / 3.47	17.35	470	62	532	37.66	0.166	2500
Оргилуур	336.4	170.45	21.81	198.26	26 / 2.89	7 / 2.25	18.31	472	184	656	59.95	0.161	2500
Oriole	336.4	170.45	39.81	210.26	30/ 2.69	7 / 2.69	18.83	473	264	737	74.65	0.1578	2000
Тахиа	397.5	201.42	11.16	212.58	16 / 3.77	1 / 3.77	18.85	555	74	629	43.62	0.1405	2500
Ibis	397.5	201.42	32.77	234.19	26 / 3.14	7 / 2.44	19.88	558	217	775	69.8	0.1363	2000
Холтос	397.5	201.42	46.97	248.39	30/ 2.92	7 / 2.92	20.44	560	311	871	87.19	0.1335	2500
Хотон шувуу	477	241.68	13.42	255.1	18 / 4.14	1 / 4.14	20.7	666	88	754	50.86	0.1171	2000
Сийз	477	241.68	31.29	272.97	24 / 3.58	7 / 2.39	21.49	670	207	877	74.35	0.1148	3,000
Хужаа	477	241.68	39.42	281.10	26 / 3.44	7 / 2.67	21.8	670	261	931	83.87	0.1136	3,500
HEN	477	241.68	56.39	298.07	30 / 3.20	7 / 3.20	22.4	671	373	1,044	103.63	0.1113	2000
Оспри	556.5	282	15.68	297.68	18 / 4.47	1 / 4.47	22.35	777	103	880	58.73	0.1003	2000
Нарийн мэдрэмж	556.5	282	36.58	318.58	24 / 3.87	7 / 2.58	23.22	781	242	1,023	85.64	0.0984	2500
Тагтаа	556.5	282	45.94	327.94	26 / 3.72	7 / 2.89	23.55	781	304	1,085	97.6	0.0973	3,000
Бүргэд	556.5	282	65.81	347.8	30 / 3.46	7 / 3.46	24.21	783	436	1,219	118.96	0.0954	3,500
Тогос	605	306.58	39.74	346.32	24 / 4.03	7 / 2.69	24.2	840	263	1,112	93.08	0.0905	2500
Дээраа	605	306.58	49.94	356.52	26 / 3.87	7 / 3.01	24.51	850	330	1,180	104.89	0.0895	3,000
Модны хар ног	605	306.58	71.55	378.13	30 / 3.61	7 / 3.61	25.25	851	474	1,325	126.53	0.0877	3,000
Хааны цөм	636	322.26	17.9	340.16	18 / 4.78	1 / 4.78	23.88	889	118	1,007	66.64	0.0978	2000
Тийм	636	322.26	41.81	364.07	24/714	7 / 2.76	24.84	893	277	1,170	97.88	0.0861	2500
Срэх нь	636	322.26	52.45	374.7	26 / 3.97	7 / 3.09	25.15	893	347	1,240	110.21	0.0852	2500
Хөшүүрчин	636	322.26	75.22	397.48	30 / 3.70	7 / 3.70	25.88	895	498	1,393	130.29	0.0834	3,000
Суулан	636	322.26	8.96	331.22	36 / 3.38	1 / 3.38	23.62	888	59	947	60.36	0.0886	2000
Хууран мэх	666.6	337.74	43.81	381.55	24 / 4.23	7 / 2.82	25.4	936	290	1,226	102.57	0.0821	2500
Жугаар	666.6	337.74	55.03	392.77	26 / 4.07	7 / 3.16	25.76	936	364	1,300	115.57	0.0813	2500
Шээ ирсэн	715.5	362.58	46.97	409.55	24 / 4.39	7 / 2.92	26.31	1,005	311	1.316	110.04	0.0765	2000

Хуулө цааз	Талбай				Stranding & Төмөр утас Голч		Ойролцоогоор. Ерөнхий Диа.	Жин			Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	Nom.alum	Алум.	Болд	Нийт	Алум.	Болд	Ойролцоогоор. Ерөнхий Диа.	Алум.	Болд	Нийт	Nom. Шатах Ачих	Nom.dc 20 ℃ эсэргүүцэл	Std. Уртын хэмжээ
	масгал	масгал	масгал	масгал	0	0	0	кг / км	кг / км	кг / км	Дугуй	Ohm / km	м. ± 5%
Сэнт	715.5	362.58	59.03	421.61	26 / 4.21	7 / 3.28	26.68	1,005	391	1,396	122.35	0.0757	2500
Redwing	715.5	362.58	82.58	445.16	30 / 3.92	19 / 2.35	27.43	1,006	547	1,553	148.31	0.0743	2000
Дэлбэр	795	402.84	27.87	430.71	45 / 3.38	7 / 2.25	27.03	1,116	184	1,300	95.44	0.0702	2500
Яллагч	795	402.84	52.19	455.03	54 / 3.08	7 / 3.08	27.72	1,116	345	1,461	122.77	0.0689	3,000
Хөхөө	795	402.84	52.19	455.03	24 / 4.62	7 / 3.08	27.74	1,116	345	1,461	122.77	0.0689	2000
Зая	795	402.84	65.61	468.45	26 / 4.44	7 / 3.45	28.11	1,116	434	1,550	135.96	0.0681	2000
Ялгаа	795	402.84	11.16	414	36 / 3.77	1 / 3.77	26.41	1,110	74	1,184	74.09	0.0709	3,000
MALLARD	795	402.84	91.87	494.71	30 / 4.14	19 / 2.48	28.96	1,119	609	1,728	164.91	0.0669	2500
Фанди	900	456.06	31.54	487.6	45 / 3.59	7 / 2.4	28.73	1,263	209	1,472	107.09	0.082	2000
Нуанхан	900	456.06	59.1	515.16	54 / 3.28	7 / 3.28	29.52	1,263	391	1,654	137.34	0.0808	2000
Өлгүүр	954	483.42	33.42	516.84	45 / 3.70	7 / 2.47	29.61	1,339	221	1,560	113.26	0.0585	2000
Casbird	954	483.42	13.42	496.84	36 / 4.14	1 / 4.14	28.95	1,333	88	1,421	86.36	0.0591	2500
Автомат аях	954	483.42	62.65	546.07	54 / 3.38	7 / 3.38	30.42	1,339	414	1,753	145.59	0.0574	2500
Ortlan	1,033.5	523.68	36.19	559.67	45 / 3.85	7 / 2.57	30.81	1,451	239	1,690	120.55	0.054	2000
Шатанагч	1,033.5	523.68	14.51	538.19	36 / 4.30	1 / 4.30	30.12	1,443	96	1,539	93.52	0.0545	2000
Surleatch	1,033.5	523.68	67.87	591.55	54 / 3.52	7 / 3.52	31.68	1,451	449	1,900	155.16	0.053	2000
Тод зуршил	1,113	563.93	39.03	602.96	45 / 4.00	7 / 2.66	31.98	1,563	258	1,821	129.88	0.0502	2500
Цохих	1,192.5	804.26	41.55	645.81	45 / 4.14	7 / 2.76	33.12	1,874	275	1,949	138.86	0.0468	2500
Салгаан	1,192.5	804.26	76.58	680.84	54 / 3.77	19 / 2.27	33.97	1,562	508	2,190	179	0.0462	2000
Дэнлүү	1,272	644.51	44.52	689.03	45 / 4.27	7 / 2.85	34.17	1,785	295	2,080	148.34	0.0439	2500
Таашаал	1,272	644.51	81.86	726.19	54 / 3.90	19 / 2.34	35.1	1,795	541	2,336	188.43	0.0433	2000
	1,272	644.51	17.87	662.38	36 / 4.78	1 / 4.78	33.42	1,777	118	1,895	113.94	0.0443	2000
Тол Сар	1.351.5	684.84	47.1	731.94	45 / 4.40	7 / 2.92	35.16	1,908	312	2210	157.39	0.0413	2000
Цамц	1,351.5	684.84	86.71	771.55	54 / 4.02	19 / 2.41	36.17	1,906	575	2,481	200.13	0.0407	2500
8080IININIX	1,431	725.1	50.32	775.42	45 / 4.53	7 / 3.02	36.24	2,019	333	2,342	167.16	0.039	2000
Хялал	1,431	725.1	91.87	816.97	54 / 4.14	19 / 2.48	37.24	2,019	609	2,628	211.97	0.0385	2500
Nutatch	1,510.5	765.35	52.90	818.25	45 / 4.65	7 / 3.10	37.20	2,120	350	2,470	176.19	0.0370	2000
Тотө	1,510.5	765.35	96.84	862.19	54 / 4.25	19 / 2.55	38.25	2,131	642	2,773	223.59	0.0364	2500
Урсгал	1,590	805.68	55.48	861.16	45 / 4.77	7 / 3.18	38.16	2232	367	2599	185.24	0.0351	2000
Шонхор шувуу	1,590	805.68	102.13	907.81	54 / 4.36	19 / 2.62	39.26	2243	677	2,920	235.58	0.0345	2000
Бөхий	80.0	40.54	14.13	54.67	8/ 2.54	1 / 4.242	9.32	111	93	204	21.70	0.6358	2500
Нета	101.8	51.58	30.08	81.66	12 / 2.339	7 / 2.339	11.70	141	201	342	44.00	0.4687	2000
Мөр багатай	110.8	56.14	32.76	88.90	12/ 2.441	7 / 2.441	12.20	154	219	373	47.92	0.4306	2000
Leghorn	134.6	62.80	39.78	102.58	12/ 2.69	7 / 2.69	13.45	187	266	453	57.80	0.3535	2000
Гвинь	159.0	80.57	47.00	127.57	12/ 2.924	7 / 2.924	14.62	221	314	535	67.98	0.3000	2000
Орон ын	176.9	89.64	52.29	141.93	12 / 3.084	7 / 3.084	15.42	246	349	595	75.20	0.2697	3,500
Идүүлэх	190.8	96.68	56.4	153.08	12 / 3.203	7 / 3.203	16.01	265	377	642	81.11	0.2500	3,000
Балама лам	203.2	103.00	91.93	194.93	16 / 2.863 12 / 3.371	19 / 2.482 7 / 3.371	18.13	283	617	900	120.46 88.06	0.2160	2500
Симин	211.3	107.1	62.47	169.67	16 / 2.863 12 / 3.371	19 / 2.482 7 / 3.371	16.85	294	417	711	120.46 88.06	0.2257	3,000

Өмнөх:

Дараачийн:

Хатуу rotandedcopper adicortor АЖИЛЛАГААНЫ БАРИЛГА АЖИЛЛАГАА (ABC)

*Баталгаажуулах код

Цахилгаан дамжуулалтад зориулсан Аак дамжуулагч Аак дамжуулагч

1. Системийн хүчдэл ба хэрэглээ

2. Гүйдэл дамжуулах чадвар (Ampacity)

3. Дамжуулагчийн хэмжээ ба утас

4. Механик хүч чадал ба хүрээ

5. Байгаль орчны нөхцөл байдал

6. Суурилуулах орчин ба техник хангамж

7. Стандарт ба техникийн үзүүлэлтүүд

Техникийн үзүүлэлт

Ердийн програмууд

Бидний тухай

БҮТЭЭГДЭХҮҮН

ХОЛБОО БАРИХ
