| Тоо хэмжээ: | |
|---|---|
Холбогдсон металлуудыг баталгаажуулна уу:
Зэсээс хөнгөн цагаан: Зэс-хөнгөн цагаан шилжилттэй стандарт хоёр металлын холбогч.
Хөнгөн цагаанаас хөнгөн цагаан: Хөнгөн цагаан холбогч эсвэл хөнгөн цагаан-хөнгөн цагаан контакттай хоёр металл холбогч.
Зэсээс зэс: Зэс холбогч; стандартчилалд заагаагүй бол биметал шаардлагагүй.
Хоёр тал дээр дамжуулагчийн хэлбэрийг тодорхойл.
Суваг кабель, цул кабель, шин, хоолой, чих.
Хөндлөн огтлолын хүрээ: ихэвчлэн 16–800 мм², захиалгат хэмжээтэй байдаг.
Холбогч нь 240 мм² хөнгөн цагаан кабель, 120 мм² зэс шин зэрэг өөр өөр хэмжээтэй байх ёстой эсэхийг баталгаажуулна уу.
Нэрлэсэн гүйдэл: Хүрээлэн буй орчны температур ба бүлэглэлийн хувьд тасралтгүй ачааллын гүйдлийг хязгаартай тохируулна.
Хүчдэл: LV эсвэл MV хэрэглээний тусгаарлагчийн шаардлагыг баталгаажуулна уу.
Богино холболтыг тэсвэрлэх: Холбогч нь температурын хэт их өсөлт, механик гэмтэлгүйгээр системийн богино залгааны гүйдлийг тэсвэрлэх чадвартай эсэхийг шалгана уу.
| Төрөл | Тодорхойлолт | Ердийн хэрэглээ |
|---|---|---|
| Боолттой | Боолт бүхий механик хавчаар | Талбайн угсралт, тохируулгатай, хялбар солих |
| Шахах | Гидравлик багажаар хавчуулсан | Байнгын холболт, контактын эсэргүүцэл бага |
| Хосолсон | Боолт ба шахалтын онцлог | Өндөр чичиргээ эсвэл чухал холболтууд |
| Боломжтой багаж хэрэгсэл, засвар үйлчилгээний шаардлага, холболтын найдвартай байдалд үндэслэн сонгоно уу. |
Буулгах эсвэл баталгаажуулах:
Боолтны нүхний диаметр ба хоорондын зай
Дал модны өргөн, урт, зузаан
Үржлийн хэмжээ эсвэл утас
Кабелийн оролтын диаметр ба чиглэл
Стандарт бус бол зураг эсвэл дээж
Зэс тал: T2, TU1, эсвэл түүнтэй тэнцэх зэс.
Хөнгөн цагаан тал: 1060, 1050, эсвэл түүнтэй адилтгах хөнгөн цагаан.
Холбох: Үрэлтийн гагнуур, флаш гагнуур эсвэл гагнах. Үрэлтийн гагнуур нь өндөр бат бэх Cu-Al шилжилтийн хувьд түгээмэл байдаг.
Гадаргуугийн боловсруулалт: Зэс талд цагаан тугалга бүрэх нь сонголттой; хөнгөн цагаан тал нь ихэвчлэн нүцгэн эсвэл исэлдэлтээр эмчилдэг.
Дотор: Стандарт загвар; цэвэрлэгээ ба тусгаарлагчийг баталгаажуулах.
Гадна: Хэт ягаан туяа, бороо, температурын эргэлтэнд тэсвэртэй.
Далайн эрэг эсвэл үйлдвэрлэлийн: Зэврэлтээс хамгаалах болон материалын нийцтэй байдлыг зааж өгнө.
Өндөр чийгшил: Шаардлагатай бол гадаргуугийн боловсруулалт, битүүмжлэлийг баталгаажуулна.
Чичиргээ: Түгжих функц бүхий боолттой эсвэл хосолсон төрлийг ашиглана.
Холбогдох стандартуудыг заана уу:
IEC 61238-1: Цахилгаан кабельд зориулсан шахалт ба механик холбогч.
GB/T 14315: Цахилгаан кабель холбогч.
DL/T 759: Агаарын шугамын холбогч.
Холбоо барих эсэргүүцэл, температурын өсөлт, богино залгааны туршилтын төслийн тусгай шаардлага.
Шаардлагатай бол контактын эсэргүүцэл, суналтын бат бэх, температурын өсөлт зэрэг туршилтын тайланг хүсэх.
Холбогч бүрийг хэмжээ, материал, багцын дугаараар тэмдэглээрэй.
Деформацид орохгүйн тулд хайрцаг эсвэл модон хайрцагт хийнэ.
Шаардлагатай бол суулгах зааврыг оруулна уу.
| Параметрийн | нэгж | Ердийн хүрээ / Сонголт |
|---|---|---|
| Маяг | — | Биметал холбогч кабель холбогч, боолттой / шахалт / хосолсон |
| Түүхий эд | — | Зэс T2/TU1 + Хөнгөн цагаан 1060/1050 |
| Холболтын үйл явц | — | Үрэлтийн гагнуур, флаш гагнуур, гагнах |
| Дамжуулагчийн хүрээ | масгал | 16 – 800, захиалгат |
| Зэс талын интерфейс | — | Кабелийн залгуур, шин, хоолой, утастай бэхэлгээ |
| Хөнгөн цагааны хажуугийн интерфейс | — | Кабелийн залгуур, шин, хоолой, утастай бэхэлгээ |
| Боолтны хэмжээ | — | M8, M10, M12, M16, захиалгат |
| Боолтны нүхний зай | 0 | Зургийн дагуу |
| Одоогийн хэмжэлт | A | 100 – 2000, хөндлөн огтлолоос хамааран |
| Үнэлэгдсэн хүчдэл | V | Шаардлагатай бол LV / MV |
| Холбоо барих эсэргүүцэл | — | ≤ 1.1 × лавлагаа зэс холбоос |
| Температурын өсөлт | K | ≤ 45 К нэрлэсэн гүйдлийн үед |
| Богино залгааны тэсвэрлэх чадвар | ид | Системийн шаардлагын дагуу |
| Гадаргуугийн боловсруулалт | — | Зэсийн хажуугийн цагаан тугалга бүрэх нэмэлт; хөнгөн цагаан тал нүцгэн |
| Хамгаалалт | — | Дотор / гадаа |
| Ж төсв | — | IEC 61238-1, GB/T 14315, DL/T 759 |
| Савлах | — | Картон хайрцаг, модон хайрцаг, тавиур |
Тайлбар: Хэмжээ, одоогийн үнэлгээ, интерфейсийн дэлгэрэнгүй мэдээллийг өөрчилсөн. Захиалга өгөхийн өмнө зураг эсвэл дээжийн эсрэг баталгаажуулна уу.
Хөнгөн цагаан кабель ба зэс шин хоорондын шилжилт
Трансформатор, унтраалга, хяналтын араа терминал
Гадна агаарын шугамын холболт
Дэд станцын шин ба тоног төхөөрөмжийн холболт
Сэргээгдэх эрчим хүчний инвертер, батерейны хадгалалт, цахилгаан хувиргагч
Аж үйлдвэрийн эрчим хүчний хуваарилалт ба моторын холболт
Зэс, хөнгөн цагаан дамжуулагчийг шууд холбоогүйгээр холбох ёстой газрууд
Гарал үүслийн улс : Хятад (эх газрын)
Төрөл: Bimetal Link
Програм: Эрчим хүч, кабелийн холбогч
Хүйс: бусад

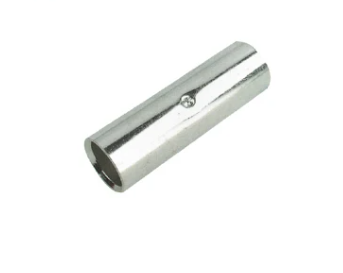

Нэр: Кабель холбогч
Материал: e-cu; Al-99.6%
Гадаргуугийн эмчилгээ: Гэрэлт
Өнгө: мөнгө, захиалгат
Сертификат: CE Rohs ISO9001
Онцлог: Энгийн суулгалт, аюулгүй хэрэглээ, хямдхан
HS код: 8536909000
OEM: өгсөн
