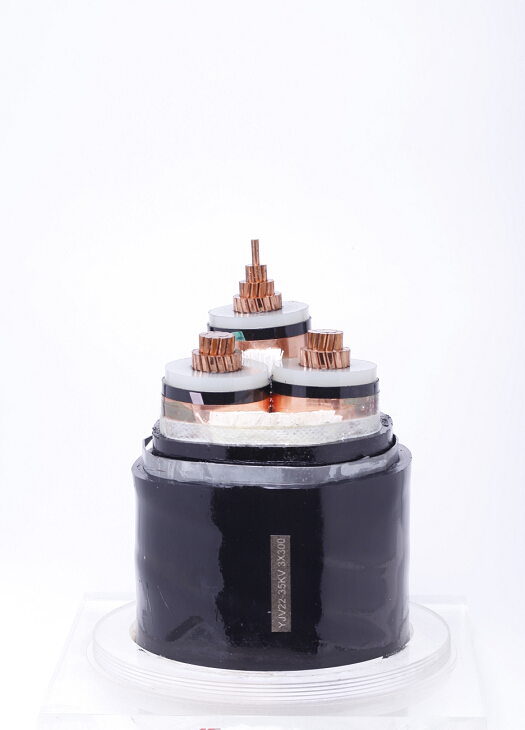

Yjv yjlv
8544601290
P roduct d escrip
Хэрэгжүүлэх
- Цахилгаан түгээх сүлжээ: Бодис, трансформаторууд, шилжүүлэгч.
- Аж үйлдвэрийн ургамал: уул уурхай, газрын тос, бензин, хий, үйлдвэр, үйлдвэрлэлийн байгууламж.
- Сэргээгдэх эрчим хүч: Салхин цахилгаан станц, нарны цэцэрлэгт хүрээлэн, Гайропийн цэцэрлэгт хүрээлэн ба гидропын станцууд.
-Нууцлах бүтэц: Газар доорхи метро систем, нисэх онгоцны буудал, Нисэх буудлага, эмнэлэг.
Ан тэмдэгт
- Өндөр үр ашиг: эрчим хүчний хог хаягдлыг бууруулахад бага dielEctic алдагдал.
- Тогтвортой байдал: Чийглэг, химийн бодис, хэт ягаан туяанд тэсвэртэй.
- Аюулгүй байдал: Хязгаарлагдмал орон зайд галын суудлын болон бага утаа материаллаг материал.
- Уян хатан байдал: Суулгах хэрэгцээнд зориулагдсан хуяггүй / хуяггүй сонголтууд.
- Урт насан туршдаа:> Стандарт үйл ажиллагааны нөхцөлд 30 жил.
Ж төсв
MV Power Cables нь дэлхийн болон тогтвортой байдлыг хангахын тулд дэлхийн танигдсан стандартуудыг дагаж мөрддөг.
- Олон улсын цахилгаан EATTOTECECECAMICAMION комисс: IEC): IEC 60502, IEC 60502, IEC 60228
- Цахилгаан ба электроникийн инженерүүдийн хүрээлэн (IEEE): IEEE): IEEE 386, IEEE 386, IEEE 386, IEEE 375
- Эдисон гэрэлтүүлэгч компаниудын холбоо (AEIC): AEIC CS8
- Үндэсний цахилгаан үйлдвэрлэгчдийн холбоо (NEMA): NEMA WC WC 74
Барилгын

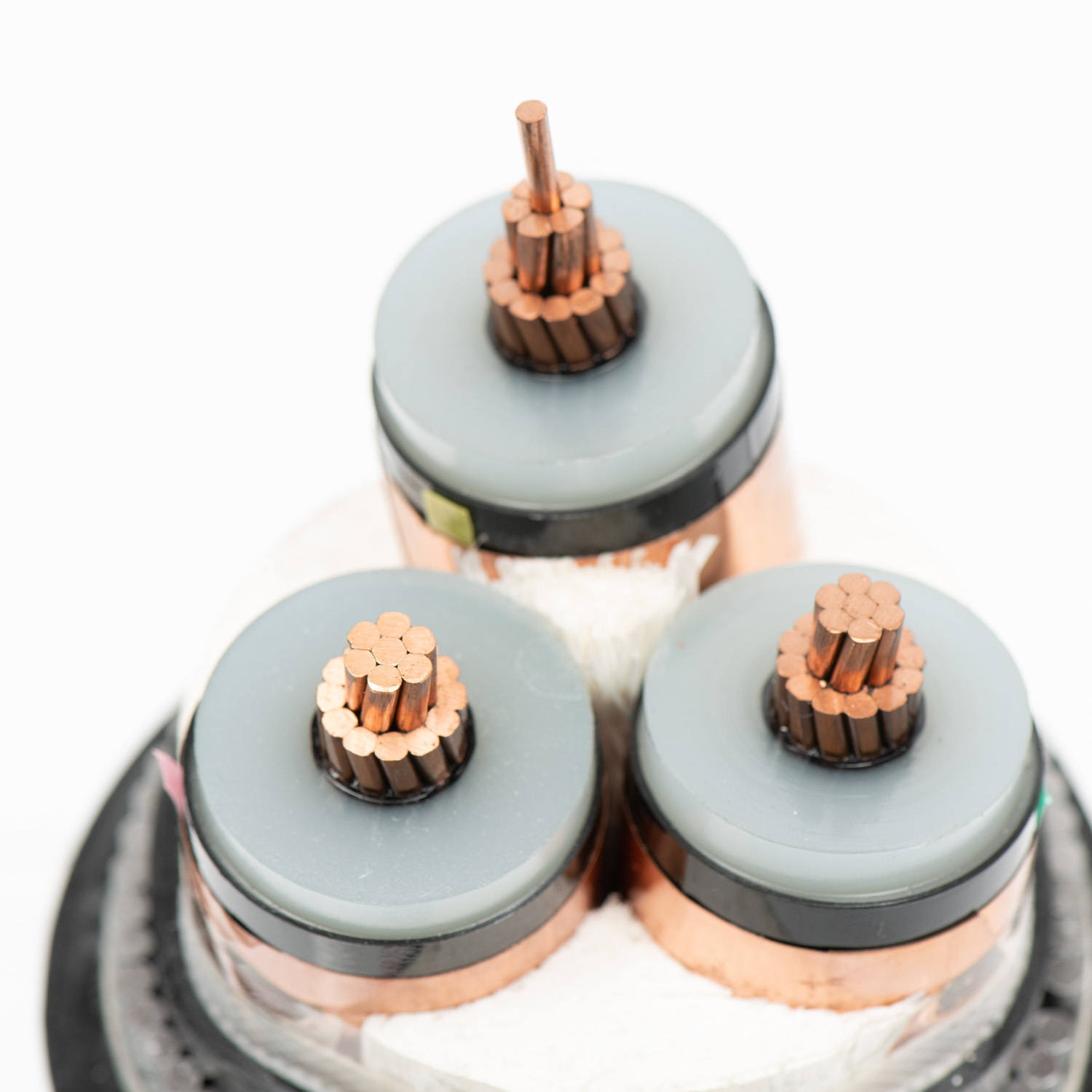

MV Cables нь оновчтой гүйцэтгэлийн хувьд бат бөх давхаргын загварыг агуулдаг.
1. Productor: EEC 60228-д өндөр цэвэршүүлэгч зэс, хөнгөн (rosanded / хатуу).
2. Програмын дэлгэц: Цахилгаан талбайн стрессийг багасгахын тулд хагас дамжуулагч давхарга.
3. Тусгаарлагч: хөндлөн холбосон полиэтилен (xlpe) эсвэл zlyetleny propylene резин (EPR) дулааны тогтвортой байдалд зориулагдсан.
4. Тусламжийн дэлгэц: жигд хүчдэлийн жигүүрийг хангахын тулд хагас дамжуулагч давхарга.
5. Металл бамбай: Зэсийн утас / соронзон хальс / хөнгөн цагаан хуяг.
6. Гаднах бүрээс: PVC, LSZ, LSZ (бага утаа тэг тэг), эсвэл механик ба байгаль орчны хамгаалалтад зориулсан HDPE.
Гол багц
- Хүчдэлийн үнэлгээ: 1 KV 36 KV (U 0/ u: 0.6 / 1 KV хүртэл) 26/36 kv).
- Температурын хүрүүн:
- Энгийн ажиллагаа: -40 ° C хүртэл + 90 ° C (xlpe), -50 ° C-ийг + 105 ° C (EPR).
- Богино холболт: + 250 ° C (xlpe), + xlpe), + 250 ° C (EPR).
- Одоогийн тээврийн чадавхи: дамжуулагчийн хэмжээ (жишээ нь, жишээ нь, 240 мм-ийн 1000 мм).
- ХУДАЛДАН АВТОМАШИНГ: 12-20 × кабель диаметр (барилгын ажилтнаас хамаарна).
Техникийн өгөгдөл
Өмч хөрөнгө | Лал дохолт |
Тусгаарлагч эсэргүүцэл | > 1000 MΩ · KM 20 ° C |
Диэлектрик хүч | 3.5-30 кВ / мм (хүчдэлийн зэрэглэлээс хамаарна) |
Шатал тэсвэр | IEC 60332 (Flint Steptant), IEC 61034 (Бага утаа) |
Бутлах эсэргүүцэл | > 10 kn / m (IEC 60229 онд туршиж үзсэн) |
3.6/6 / 6 (7.2) KV, Xlpe тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC-ийн PVC
Нэг цөмт, CU / CU / XLPE / PVC эсвэл AL / E / XLPE / PVC / PVC
Conductor Онн задгай Талбай | Дулаалгын зузаан | Гаднах бүрхүүл зузаан | Ойролцоогоор. Ерөнхий Голч | Ойролцоогоор. Кабелийн жин | Стандарт Урт нь Хүрд | |
Зэс | Хөнгөн цагаан | |||||
масгал | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1,250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1,790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2,150 | 1000 | 500 |
240 | 2.6 | 1.9 | 33 | 2,770 | 1,250 | 500 |
300 | 2.8 | 2.0 | 35 | 3,400 | 1500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5,400 | 2,280 | 500 |
630 | 3.2 | 2.4 | 47 | 6,830 | 2800 | 500 |
800 | 3.2 | 2.5 | 51 | 8,570 | 3,400 | 400 |
1000 | 3.2 | 2.6 | 56 | 10,590 | 4,110 | 300 |
Гурван цөм, Cu / Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC
Conductor Онн задгай Талбай | Дулаалгын зузаан | Гаднах бүрхүүл зузаан | Ойролцоогоор. Ерөнхий Голч | Ойролцоогоор. Кабелийн жин | Стандартын урт Хүрд | |
Зэс | Хөнгөн цагаан | |||||
масгал | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1,190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1,560 | 1,080 | 500 |
35 | 2.5 | 2.2 | 40 | 1,930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2,370 | 1,480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1,820 | 500 |
95 | 2.5 | 2.5 | 51 | 4000 | 2200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2,550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2,970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3,460 | 500 |
240 | 2.6 | 3.0 | 68 | 8,940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10,980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13,820 | 6,440 | 250 |
500 | 3.2 | 3.7 | 90 | 17,390 | 7,910 | 200 |
3.6/6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийг бүрдсэн PVC

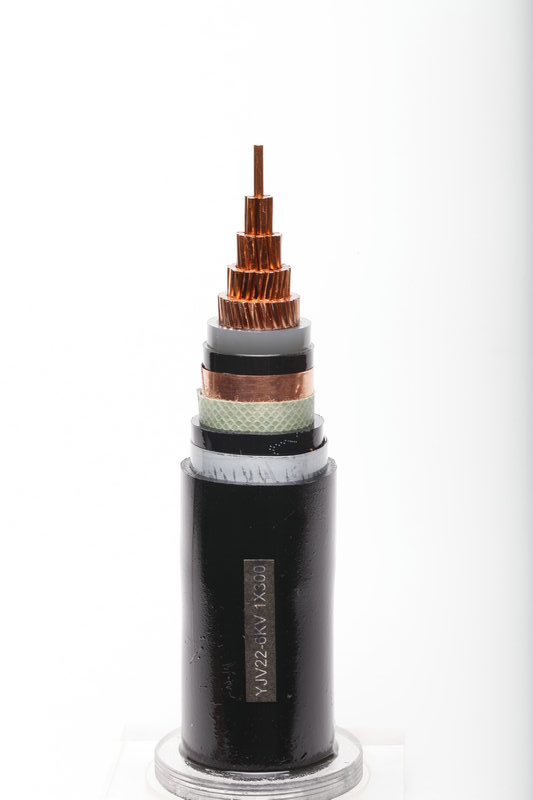

Нэг цөмт, CU CU / XLPE / AWA / AWA / PVC аман / xlpe / xlpe / xlpe / Awa / PVC
Conductor Онн задгай Талбай | Дулаалгын зузаан | Ойролцоогоор.inner бүрхэвч Зузаан | Хуяг нэхэх хэмжээ | Гаднын Цахилгаан халаалт Зузаан | Ойролцоогоор. Нийт диаметр | Ойролцоогоор. Кабелийн жин | Стандарт Урт нь Хүрд | |
Зэс | Хөнгөн цагаан | |||||||
масгал | 0 | 0 | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1,100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1,350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1,670 | 1,080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1,950 | 1,200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2270 | 1,350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2,770 | 1,620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3,440 | 1,930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5,250 | 2820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6,450 | 3,340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7,990 | 3,950 | 400 |

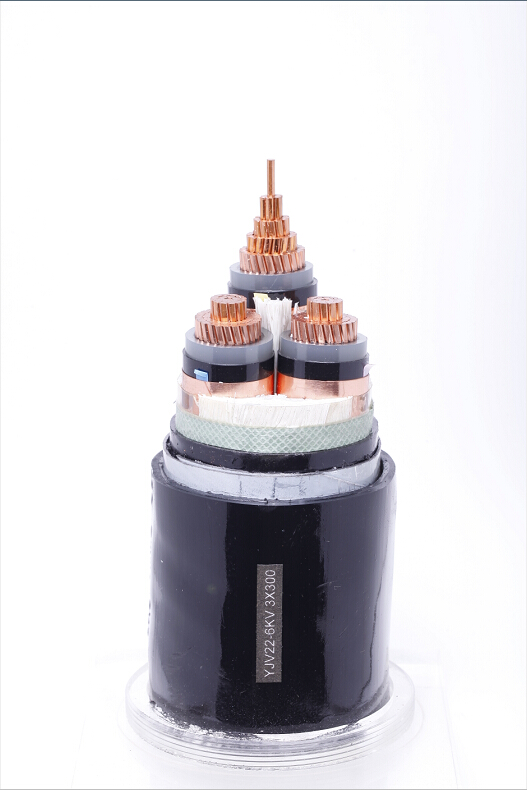

Гурван цөмт, Cu / Cu / XLPE / SWA / SWA / PVC / ALVC эсвэл AL / AL / SWA / PVC
Conductor Онн задгай Талбай | Дулаалгын зузаан | Ойролцоогоор. Дотоод бүрхүүл Зузаан | Хуяг нэхэх хэмжээ | Гаднын Цахилгаан халаалт Зузаан | Ойролцоогоор. Нийт диаметр | Ойролцоогоор. Кабелийн жин | Стандарт Урт нь Хүрд | |
Зэс | Хөнгөн цагаан | |||||||
масгал | 0 | 0 | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2,600 | 2290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3,080 | 2,600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3,950 | 3,280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3,630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6,660 | 4,860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7,630 | 5,360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8,800 | 60 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13,480 | 8,870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15,920 | 10,13030 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21,300 | 12,590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25,090 | 15,610 | 200 |
3.6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан соронзон хальстай соронзон хальсны хуягласан PVC нь PVC бүрээс бүрдсэн PVC
Ганц бие цөм, CUE, CU / XLPE / ATA / ATA / PVCOR AL / AT / ATA / ATA / PVC
Conductor Онн задгай Талбай | Дулаалгын зузаан | Ойролцоогоор. Дотоод бүрхүүл Зузаан | Хуяг Төмөр утас Хэмжээ | Гаднын Цахилгаан халаалт Зузаан | Ойролцоогоор. Нийт диаметр | Ойролцоогоор. Кабелийн жин | Стандарт Урт нь Хүрд | |
Зэс | Хөнгөн цагаан | |||||||
масгал | 0 | 0 | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1,240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1,540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1,820 | 1,080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1,200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2,520 | 1,370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3,180 | 1,670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3,850 | 1,950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4,800 | 2,370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2,840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7,450 | 3,410 | 600 |
Гурван цөмт, CU-CUE, CU / XLPE / STA / STA / PVCOR AL / STA / STA / STA / PVC (Хүснэгт 24)
Conductor Онн задгай Талбай | Дулаалгын зузаан | Ойролцоогоор.inner бүрхэвч Зузаан | Хуяг нэхэх хэмжээ | Гаднын Цахилгаан халаалт Зузаан | Ойролцоогоор. Нийт диаметр | Ойролцоогоор. Кабелийн жин | Стандарт Урт нь Хүрд | |
Зэс | Хөнгөн цагаан | |||||||
масгал | 0 | 0 | 0 | 0 | 0 | кг / км | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1,330 | 1,140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1,580 | 1,580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1,880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2,760 | 2,090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3,260 | 2,360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5,010 | 3,750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7,050 | 4,250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9,320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10,530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12,730 | 6,940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16,620 | 9,240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20,550 | 11,070 | 200 |
