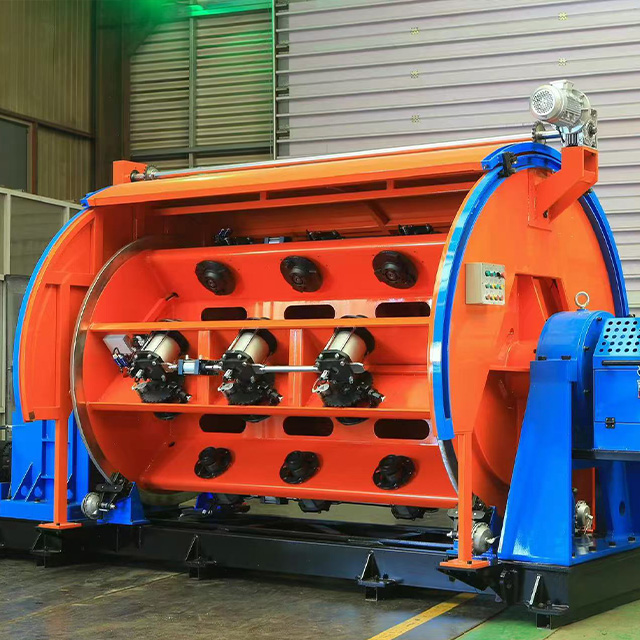

Өндөр суналтанд 500 RPM хатуу бичгийн машин

Өндөр хурдны утас холбох машин - Эрчим хүч, автомашин, сансар огторгуйн кабельд зориулсан 500 RPM

Бүтээгдэхүүний тойм

±0.5%-ийн уртын нарийвчлалыг хадгалахын зэрэгцээ хамгийн дээд тал нь 500 эрг / мин хурдтай ажиллахаар зохион бүтээгдсэн энэхүү машин нь 0.5 мм-ээс 12 мм-ийн диаметртэй дамжуулагчийг боловсруулдаг бөгөөд энэ нь өндөр чанартай бүтээгдэхүүн үйлдвэрлэхэд зайлшгүй шаардлагатай болгодог:

• Цахилгаан кабель (бага ба дунд хүчдэл)

• Автомашины утаснуудын бэхэлгээ

• Сансрын зэрэглэлийн дамжуулагч

Үндсэндээ уг машин нь хос өндөр моментийн серво мотор болон хиймэл оюун ухаанаар удирддаг чанарын хяналтын системийг нэгтгэдэг бөгөөд эдгээр нь дараахь зүйлийг багасгах зорилгоор хамтран ажилладаг.

• Материалын хаягдал 20%

• Төлөвлөөгүй зогсолт 40% (ердийн тоног төхөөрөмжтэй харьцуулахад)

Түүний бат бөх бүтэц, ухаалаг шинж чанарууд нь үр ашиг, тууштай байдал, өргөтгөх боломжтой байдалд чиглэсэн орчин үеийн үйлдвэрлэлийн байгууламжуудын тулгын чулуу болгодог.

Бүтээгдэхүүний үзүүлэлтүүд

Гол онцлог

1. Хүнд даацын барилга

• Хүрээ: Өндөр зэрэглэлийн гагнасан гангаар хийгдсэн, нарийн боловсруулалттай цутгамалаар бэхжүүлсэн.

• Статик ачааллын хүчин чадал: 10,000 кг хүртэл

• Бүрэлдэхүүн хэсгүүд: Өндөр нарийвчлалтай бөмбөлөг холхивч + хатууруулсан ган эд анги

• Чичиргээ: Хамгийн дээд хурдтай байсан ч гэсэн багасгасан

• Ашиглалтын хугацаа: зохих засвар үйлчилгээ хийснээр 15+ жил

2. Хиймэл оюун ухаанаар ажилладаг чанарын баталгаа

• Мэдрэгч: Өндөр нарийвчлалтай камер + лазерын шилжилтийн мэдрэгч

• Тасралтгүй хяналт:

• Туузан тэгшлэх

• Хүчдэл

• Тавиурын урт

• Машин сургалтын алгоритмууд нь өгөгдлийг бодит цаг хугацаанд шинжилдэг

• Илрүүлэх нарийвчлал: ±0.01 мм-ээс бага хазайлт

• Автомат тохируулга:

• Серво моторын хурд

• Хүчдэлийн тохиргоо

3. Эрчим хүчийг сэргээх систем

• Сэргээх тоормосны систем нь удаашрах үе шатанд эрчим хүчний 15% -ийг сэргээдэг

• Кинетик энергийг цахилгаан эрчим хүч болгон хувиргадаг

• Байгууламж дотор дахин ашиглах боломжтой

• Томоохон, тасралтгүй үйлдвэрлэлийн үйл ажиллагааны зардлыг эрс багасгадаг

4. Олон хэлхээтэй тохиргоо хийх чадвар

• 7-19 хэлхээний тохиргоог боловсруулдаг

• Туузны байрлал бүрт тохируулж болох хурцадмал байдал

• Хэрэглээний тусгай шаардлагад нийцүүлэн програмчлагдах урт

Техникийн ашиг тус (өргөтгөсөн)

Хэрэгжүүлэх

Эрчим хүч кабтер

• Цахилгаан шугам сүлжээний дэд бүтцэд зориулсан дунд болон бага хүчдэлийн (LV) дамжуулагч үйлдвэрлэдэг.

• Дараахь зүйлд жигд уяаг хангана.

• Хамгийн оновчтой гүйдэл дамжуулах чадвар

• Механик хүч чадал

• Газар доорх, агаарын болон шумбагч онгоцны цахилгаан кабельд тохиромжтой

Автомашин

• Өндөр бат бэхийн утас үйлдвэрлэдэг:

• Цахилгаан тээврийн хэрэгсэл (EVs)

• Гибрид хөдөлгүүр

• Уламжлалт автомашины цахилгаан систем

• Дамжуулагчийн нарийн геометр нь дараахь зүйлд чухал ач холбогдолтой.

• Эрчим хүчний үр ашигтай хуваарилалт

• Чичиргээ болон температурын эрс тэс нөхцөлд удаан эдэлгээтэй

Сансар огторгуй

• Хөнгөн, өндөр дамжуулалттай судалтай кабель үүсгэдэг:

• Нисэх онгоцны авионик

• Цахилгаан систем

• Нислэгийн удирдлагын утас

• Агаарын сансарын хатуу стандартыг хангасан:

• Жин бууруулах

• Хэцүү нөхцөлд гүйцэтгэл

Нэмэлт програмууд

• Микро электроник (мэдрэгчийн утас, эмнэлгийн төхөөрөмжийн кабель)

• Нарийвчлалтай багаж хэрэгслийн утаснууд

• Аж үйлдвэрийн автоматжуулалтын кабель

• Робот техник ба хөдөлгөөнийг удирдах утас

Харьцуулалт: AI Strander болон Conventional Strander

Суурилуулалт, ашиглалтанд оруулах

• Хүргэлт: Бүрэн угсарч, тээвэрлэхээс өмнө туршиж үзсэн

• Суурилуулалт: Газар дээр нь суурилуулж, ашиглалтад оруулах боломжтой

• Сургалт: Оператор, засвар үйлчилгээний сургалт багтсан

• Баримт бичиг: Гарын авлага, холболтын схем, сэлбэг хэрэгслийн жагсаалт

• Баталгаат хугацаа: 12 сарын стандарт (өргөтгөсөн сонголтууд боломжтой)

Засвар үйлчилгээ, үйлчилгээ

• Дэлхийн үйлчилгээний сүлжээ – дэлхий даяар сэлбэг хэрэгсэл, техникийн дэмжлэг

• Алсын оношлогоо – AI хяналтын системд ашиглах боломжтой

• Урьдчилан сэргийлэх засвар үйлчилгээний гэрээ - хүсэлтийн дагуу боломжтой

Түгээмэл асуултууд (Хайлтыг оновчтой болгосон)

А: Энэ нь олон судалтай утсыг зохицуулж чадах уу?
Х: Тийм ээ. Уг машин нь 7-19 хэлхээний тохиргоог боловсруулахад бүрэн тохируулагдсан бөгөөд утаснуудын байрлал тус бүрийг тохируулах боломжтой. Энэхүү уян хатан чанар нь энгийн 7 судалтай цахилгаан дамжуулагчаас эхлээд нарийн төвөгтэй 19 судалтай сансрын кабель хүртэл бүх зүйлийг үйлдвэрлэх боломжийг олгодог бөгөөд тусгай хэрэглээний шаардлагад нийцүүлэн програмчлагдах урттай.

А: Дамжуулагчийн хамгийн бага диаметр хэд вэ?
Х: Уг машин нь 0.5 мм-ээс бага диаметртэй дамжуулагчийг боловсруулах боломжтой бөгөөд энэ нь дараахь микро электроникийн хэрэглээнд тохиромжтой.

• Мэдрэгчийн утас

• Эмнэлгийн төхөөрөмжийн кабель

• Нарийвчлалтай багаж хэрэгслийн утаснууд

Хэт нарийн дамжуулагчийг тогтвортой тэжээж, бэхлэхийн тулд тусгай багаж хэрэгслийг ашиглах боломжтой.

А: Дамжуулагчийн хамгийн их диаметр хэд вэ?
Х: Машин нь 12 мм хүртэлх диаметртэй дамжуулагчийг боловсруулдаг бөгөөд ихэнх бага болон дунд хүчдэлийн цахилгааны кабелийн хэрэглээг хамардаг. Илүү том диаметрийг тохируулсан багаж хэрэгслээр байрлуулж болно.

А: AI чанарын хяналтын систем хэрхэн ажилладаг вэ?
Х: Өндөр нарийвчлалтай камер, лазерын шилжилт мэдрэгч бүхий сүлжээ нь утаснуудын тэгш байдал, суналт, уртыг тасралтгүй хянадаг. Машин сургалтын алгоритмууд нь энэ өгөгдлийг бодит цаг хугацаанд шинжилж, ±0.01 мм-ээс бага хазайлтыг илрүүлж, серво моторын хурд болон хурцадмал байдлын тохиргоонд автомат тохируулга хийдэг.

А: Машин нь ямар гэрчилгээтэй вэ?
Х: Энэхүү машин нь Европын болон Хойд Америкийн аюулгүй байдлын стандартад нийцэж байгаа CE болон UL гэрчилгээтэй.

А: Хөрөнгө оруулалтын хүлээгдэж буй өгөөж (ROI) гэж юу вэ?
Х: Ердийн ROI нь 12-24 сарын дотор дараах үндсэн дээр хүрдэг.

• Материалын хог хаягдлыг 20% бууруулна

• Төлөвлөөгүй зогсолтыг 40% бууруулна

• 15% эрчим хүчний нөхөн сэргэлт

• Дамжуулах чадвар нэмэгдсэн (500 RPM эсрэг ердийн 300–400 RPM)

Яагаад энэ өндөр хурдны утас барих машиныг сонгосон бэ?

• ✅ 500 эрг/мин хурдтай - ердийн төхөөрөмжөөс хурдан

• ✅ ±0.5%-ийн хэвтээ уртын нарийвчлал – тогтвортой чанар

• ✅ Материалын хог хаягдлыг 20% бууруулна – түүхий эдийн зардлыг бууруулна

• ✅ Төлөвлөөгүй зогсолтыг 40%-иар бууруулж - өндөр OEE

• ✅ 15% эрчим хүчний нөхөн сэргэлт - үйл ажиллагааны зардал багатай

• ✅ 0.5–12 мм-ийн дамжуулагчийн хүрээ – олон төрлийн хэрэглээнд зориулагдсан нэг машин

• ✅ 7-19 хэлхээний тохиргоо - эрчим хүч, автомашин, сансар огторгуйд уян хатан

• ✅ AI-ээр ажилладаг чанарын хяналт – бодит цагийн хяналт, тохируулга

• ✅ 15+ жилийн ашиглалтын хугацаа - урт хугацааны найдвартай байдал

• ✅ CE ба UL гэрчилгээтэй - дэлхийн хэмжээнд нийцсэн
