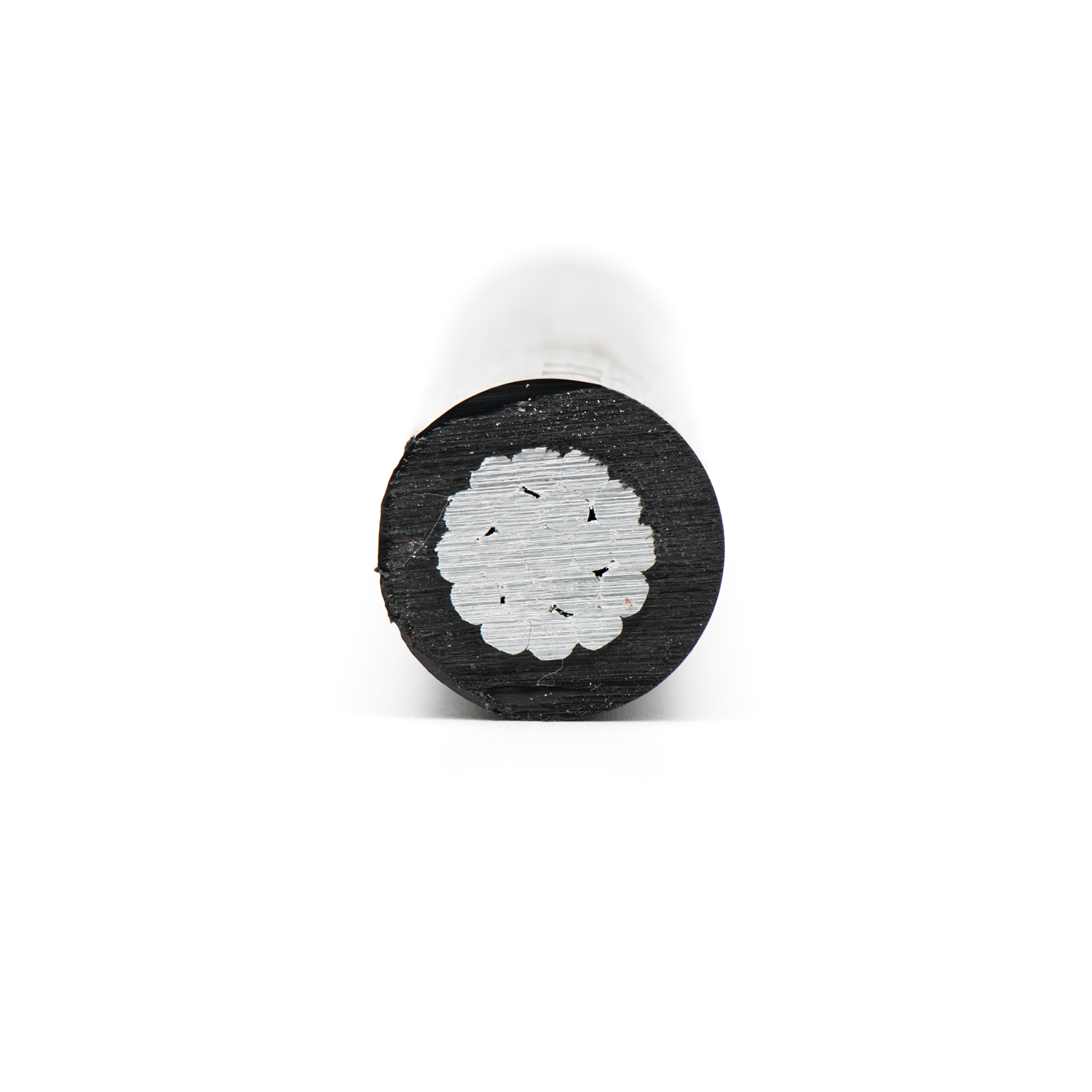

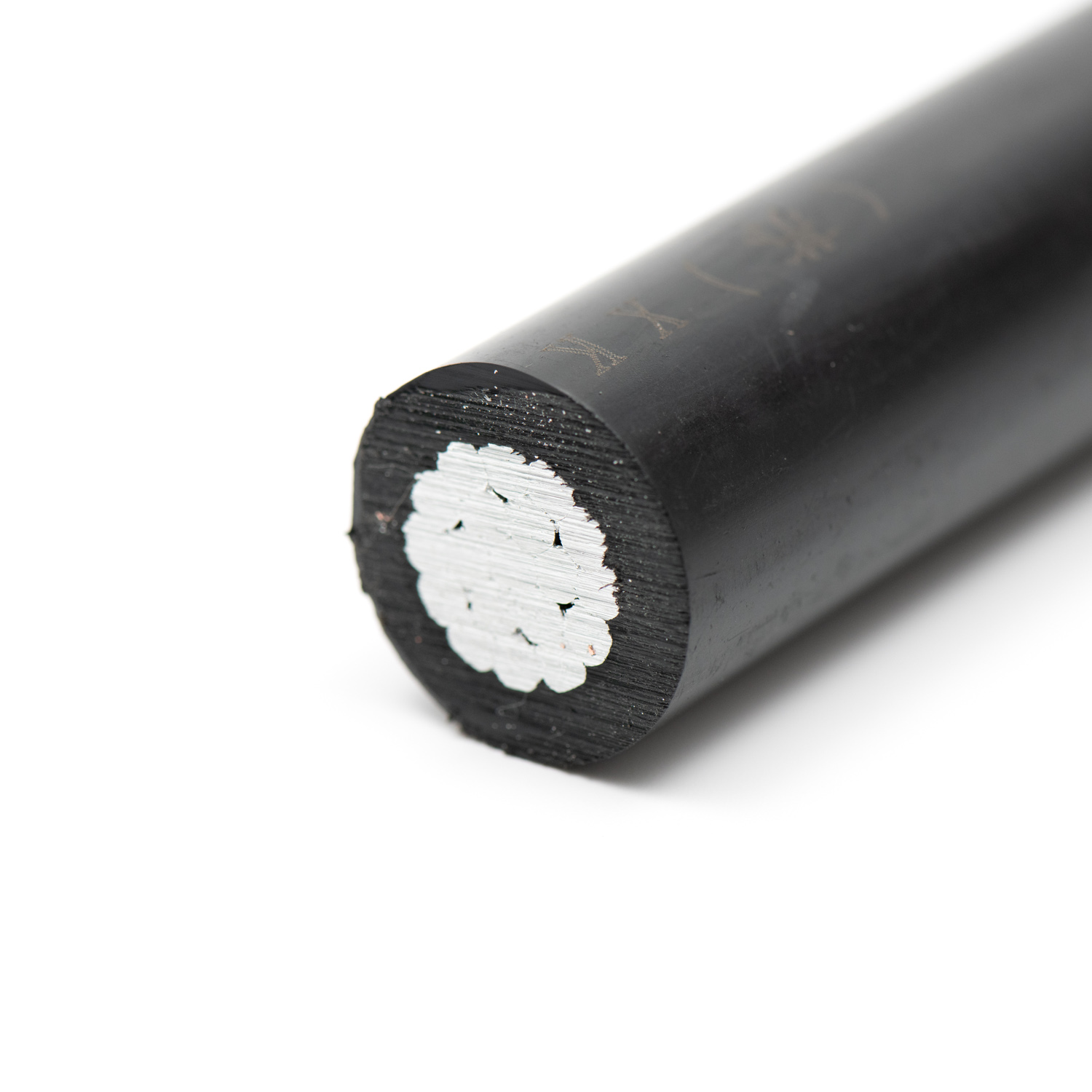

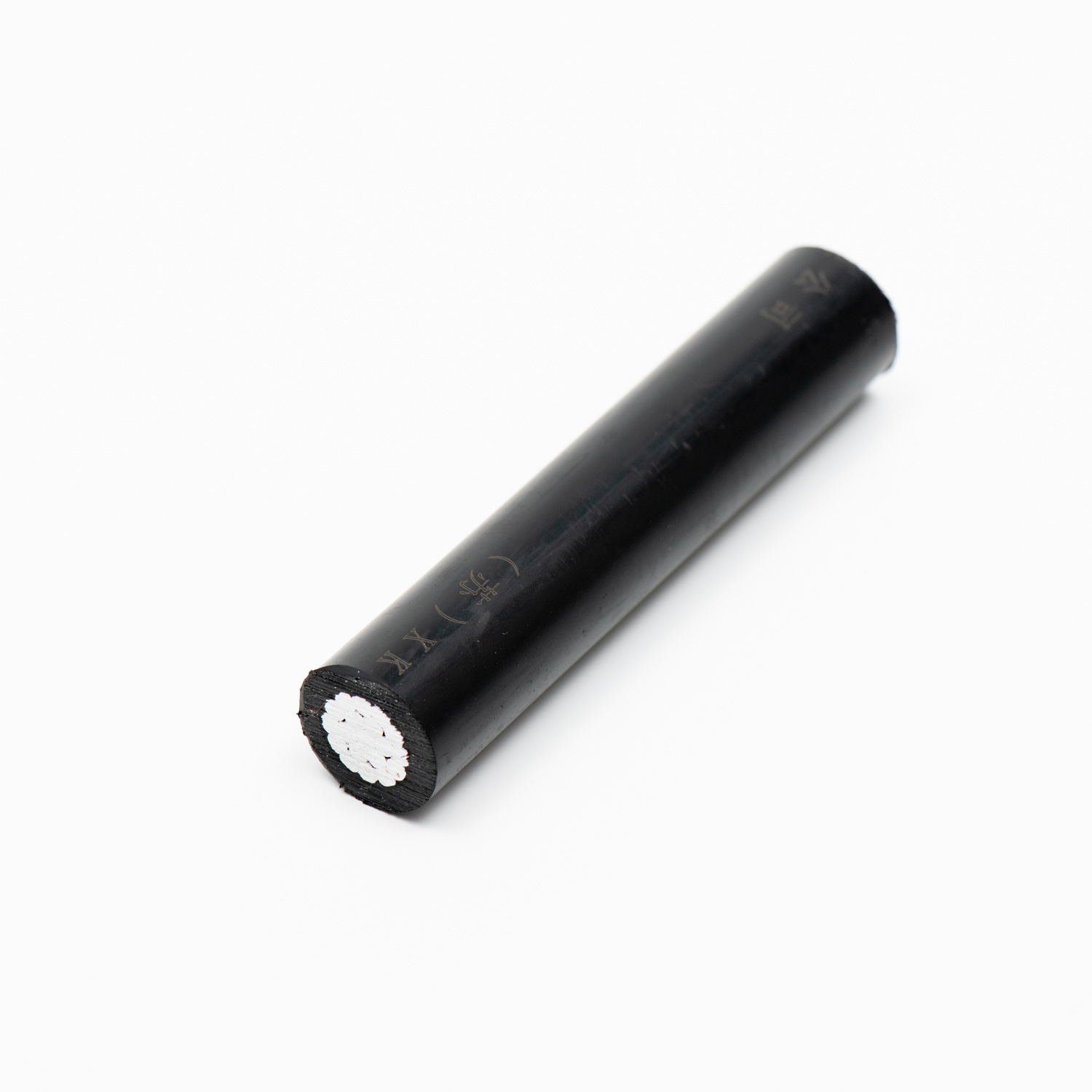

Өөрийгөө дэмжих LV-ABC шугам 0.6 / 1KV

5 0 Шүүмж

Тоо хэмжээ:




Лавлагаа Сагсанд нэмэх

Код: ABC0.6 / 1KV, NFA2x, asxs (n), 1-AES.

Стандартууд: HD 626 S1: 1996 оны 1-р хэсэг F , Pl Pl WT92 / K396,

CSN 34761-4F.

Барилга : ХӨДӨЛМӨР : ХЯНАЛТЫН АЖИЛЛАГАА

Xlpe дулаалга

Төвээр шинэхэн элч: XLPE-ийн тусгаарлагчтай хөнгөн цагаан дамжуулагч.

АЖИЛЛАГАА : АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨГҮЙ ЗӨВЛӨГӨӨ

Цахилгаан барилга байгууламжийн сүлжээ ба тэдгээрийн дотоод сүлжээг.

Суурилуулалт : Эдгээр кабелийг нь булшлахыг зөвшөөрдөггүй

суваг.

Фазын дамжуулагчийн хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Зузаан старит Тусгаарлал		Цөмийн дотоод бүсилхий	Одоогийн даацын хүчин чадал	Шатах Ачих
(мм)	мин.	Макс.	nom.	мин.	агнээ	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(A *)	(kn)
16	4.6	5.1	1.2	1.00	7.8		2.60
25	5.6	6.5	1.3	1.07	10.1	107	4.17
35	6.6	7.5	1.3	1.07	11.0	132	5.78
50	7.7	8.6	1.5	1.25	12.5	165	8.45
70	9.3	10.2	1.5	1.25	14.0	205	11.32
95	11.0	12.0	1.7	1.50	16.1		15.30
120	12.5	13.5	1.8	1.60	17.6		20.00
150	13.9	15.0	1.8	1.60	18.8		25.00

*35 ° ℃, Max.conductor температурыг 80 ° ℃.

Төвийг сахисан элч нарыг шаарддаг

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
2х 16	15
2 × 25	18
2 × 35	20
4х 16	18
4х5 25	22
4 × 35	25
4х50	28
4х 70	32
4х 70 + 1 × 35	36
4х 70 + 2 × 35	40
4х 95	37
4х 120	40
4х 120 + 2 × 35	43
4х 150	44

*35 ° ℃, Max.conductor температурыг 80 ° ℃.

Төвийг сахисан элч дамжуулагчдын хэмжээ

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
2х 16	15
2 × 25	18
2 × 35	20
4х 16	18
4х5 25	22
4 × 35	25
4х50	28
4х 70	32
4х 70 + 1 × 35	36
4х 70 + 2 × 35	40
4х 95	37
4х 120	40
4х 120 + 2 × 35	43
4х 150	44

Код: ABC 0.6 / 1KV.

Стандартууд: HD 626 S1: 1996 оны 2-р хэсэг D, AMKA (SFS 2200).

Барилга: ХӨДӨЛМӨР : ХЯНАЛТЫН ХАМГИЙН ЗАСГИЙН АЖИЛЛАГАА.

Төвци элч: хөнгөн цагаан дамжуулагч.

АЖИЛЛАГАА : Агаарын багцын дамжуулагчийг цахилгаан барилга байгууламж, дотоод сүлжээнд ашигладаг.

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагчийн хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Тусгаарлагчийн зузаан		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Шатах Ачих
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* 25 ℃ ба Max.conductror температурын температурыг 70 ℃ .

Хөндлүүдийн хэмжүүр	Дамжуулагч диаметр		Тусгаарлагчийн зузаан		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Өөрчлөлт гарах байна
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Кабелийн багцын хэмжээ

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
1х 16 + 25	15
3 × 16 + 25	22
4х 16 + 25	22
3 × 25 + 35	26
4х5 + 25 + 35	26
3 × 35 + 50	30
3 × 50 + 70	35
3 × 70 + 95	41
3 × 120 + 95	47

Тусгаарлагдсан төвийг сахисан элчтэй LV-ABC шугамууд

Код: ABC 0.6 / 1KV.

Стандартууд: HD 626 S1: 1996 оны 6-р хэсэг e, amka (SFS 2200)

Барилга: Xlpe дулаалгатай хөнгөн цагаан дамжуулагч.

АЖИЛЛАГАА: Агаарын багцын дамжуулагчийг цахилгаан ашигладаг . барилга байгууламж, дотоод сүлжээнд

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагчийн хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Зузаан старит Тусгаарлал		Голын Жибат жимс		Одоогийн даацын хүчин чадал	Өөрчлөлт гарах байна
(мм)	мин.	Макс.	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* 30 ℃ ба Max-ийн дундуур температурыг тодорхойлно. дамжуулагчийн температур 90 ℃.

Төвийг сахисан элч дамжуулагчдын хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Зузаан старит Тусгаарлал		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Шатах Ачих
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* 30 ℃ ба max.conductor температурт 90 ℃-ийн температурыг тодорхойлно.

Кабелийн багцын хэмжээ

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
3 × 25 + 54.6	30.0
3 × 35 + × × × 16 + 54.6	33.0
3 × 50 + × × 16 + 54.6	36.0
3 × 70 + × × 16 + 54.6	37.5
3 × 70 + K × × 25 + 54.6	40.0
3 × 70 + K × 16 + 7 + 70	41.0
3 × 95 + × × 16 × 16 + 70	44.0
3 × 120 + K × 16 + 7 + 70	46.0
3 × 120 + K × 16 + 9 + 95	47.0
3 × 150 + × × 16 × 16 + 70	48.0
3 × 150 + K × 16 + 9 + 95	49.0

* Тэмдэглэл: Олон нийтийн гэрэлтүүлгийн дамжуулагчдын тоо (k 0.1.2.2.or 3-тэй тэнцүү байж болно.

Код: ABC 11KV.

Стандартууд: 1713.

Барилга: ХӨДӨЛМӨР : ХЯНАЛТЫН ХАМГИЙН ЗАСГИЙН АЖИЛЛАГАА.

Төвийг сахисан мессенжер: xlpe дулааны тусламжтайгаар Stranded Galvaned GALVANED GOUNDORDOR .

АЖИЛЛАГАА: Агаарын багц дамжуулагч дамжуулагч тасралтгүй хийхэд тохиромжтой

далайн ёроолд 2200 метрийн өндөрлөгт байгаа халуун орны бүсэд үйл ажиллагаа явуулдаг

түвшин, чийгшил нь 90%, дунд зэргийн орчин + 30 ℃

Хамгийн багадаа - 1 ℃ ба дээд тал нь нарны шууд тусгал, хүнд өнгөт + 4 ℃

эрэг ба изокераууруны түвшний давстай нөхцөл байдал 180

жилд аянга өнгөрч байна.

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагч шинж чанарууд

1	Коркорын хэмжээ	масгал	70	95	185
2	Дамжуулагчийн диаметр.nominal	0	9.3-10.2	11.6	16.4
3	Dielectricrice.nominal -ийн зузаан	0	3.4	3.4	3.4
3	Хамгийн бага хэмжээ	0	2.96	2.96	2.96
4	Тусгаарлагч диаметр . онн задгай	0	16.1-17.0	21.3	25.9
5	Хагас дэлгэцийн үндсэн дэлгэц дээр диаметр . онн задгай	0	18.1.1-19	23.3	27.9
6	Зэсний хальс .ninal- ийн зузаан	0	0.15	1.15	2.15
7	Бүрээсний зузаан .nominal	0	1.8	1.8	1.8
7	Хамгийн бага хэмжээ	0	1.43	1.43	1.51
8	Заасан хэмжээтэй	масгал	50	50	70
9	Багцын ерөнхий диаметр.nominal	0	55.7	67.8	79.2
10	Нэрийн их маснь	кг / м	2.64	3.25	4.65

Катенарийн шинж чанарыг дэмжих

1	Заасан хэмжээтэй	масгал	50	70
2	Утасны дугаар		7	7
3	Утасны хэмжээ (диаметр)	0	3.0	3.6
4	Утас бүрийн хамгийн бага суналт	дугуй	9.26	13.13
5	Завсарлагааны суналт. хамгийн бага хэмжээ	%	3.5	4.0
6	Хамгаалалтын бүрхүүлтэй зузаан
	Онн задгай	0	1.2	1.2
	Хамгийн бага хэмжээ	0	0.96	1.96
7	E1.250-ыг ipusewhswhseag		21KV / 5min	21KV / 5min
