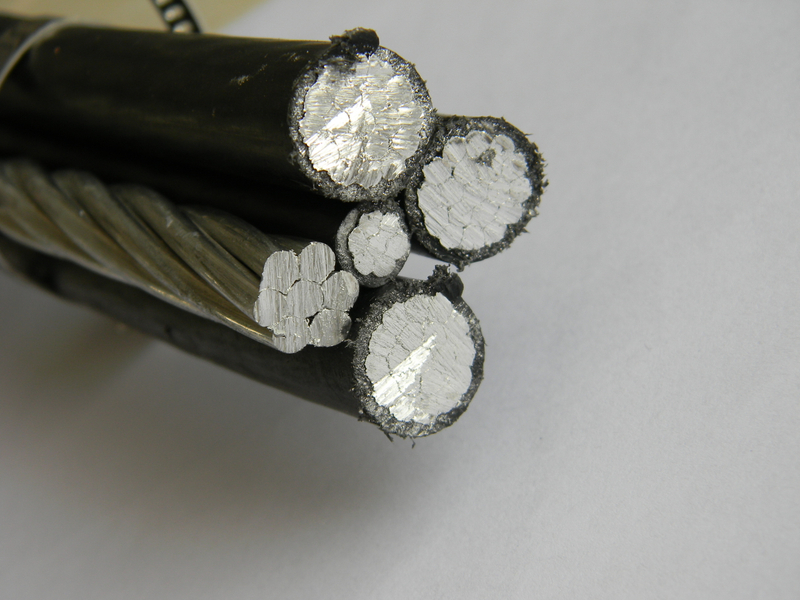

East Energy Electrical Engineering-ийн 0.6/1кВ агаарын багц кабель (ABC) нь Австрали, Шинэ Зеландын цаг уурын найдвартай байдлын жишиг болох AS/NZS 3560.1 стандартыг хангахын тулд тусгайлан бүтээгдсэн, өндөр хүчин чадалтай цахилгаан түгээх шийдэл юм.
Энэхүү кабель нь үйлдвэрлэлийн дэвшилтэт гар урлалыг дээд зэрэглэлийн материалтай хослуулж, онцгой бат бөх чанарыг бий болгож, байгаль орчны хүнд нөхцөлд тулгардаг хөдөө орон нутгийн болон хотын эрчим хүчний сүлжээнд тохиромжтой.
Хэт халуун - Австралийн гадаа, цөлийн бүс нутаг
Өндөр чийгшил - далайн эргийн Квинслэнд, Хойд Квинсландын халуун орны
Альпийн хүйтэн - Шинэ Зеландын өмнөд арал, Цасан уулс
Салхины хүчтэй бүсүүд - циклонд өртөмтгий газар, эрэг орчмын нөлөө
Хэт ягаан туяаны өндөр өртөлт - Австрали, Шинэ Зеландын зуны нөхцөл байдал
| Бүрэлдэхүүн хэсгийн | материалын сонголтууд | Гол шинж чанар |
|---|---|---|
| Фазын дамжуулагч | Хөнгөн цагаан хайлш (AAAC) эсвэл хөнгөн цагаан (AAC) | Өндөр дамжуулалттай, хөнгөн жинтэй, зэврэлтэнд тэсвэртэй |
| Төвийг сахисан элч | Хөнгөн цагаан хайлш (нэгдсэн) | Нэмэлт, суулгацыг хялбаршуулдаг |
| Тусгаарлал | Хэт ягаан туяанд тэсвэртэй хөндлөн холбоост полиэтилен (XLPE) | Маш сайн цахилгаан шинж чанар, дулааны тогтвортой байдал |
| Гаднах хүрэм | Хар өндөр нягтралтай полиэтилен (HDPE) | Механик ба хүрээлэн буй орчныг дээд зэргээр хамгаалах |
Тусгаарлагч ба хүрэмний онцлогууд:
Хэт ягаан туяанд тэсвэртэй XLPE - наранд удаан хугацаагаар өртөхөөс болж доройтохоос сэргийлнэ
Хар HDPE хүрэм - элэгдэлд тэсвэртэй, чийгийн хамгаалалт, химийн хамгаалалт
Галд тэсвэртэй - IEC 60332‑1 стандартын дагуу (өөрөө унтраах)
Нэмэлт нэгдсэн төвийг сахисан мессенжер утас - газардуулгын хатуу шаардлагыг хангахын зэрэгцээ суурилуулалтыг хялбаршуулдаг
Компакт багц - орон зайн хэмнэлттэй байхын тулд олон тооны тусгаарлагдсан дамжуулагчийг мушгисан
Өнгөний кодтой үе шатыг тодорхойлох - 3 фазын хувьд улаан, цагаан, цэнхэр; төвийг сахисан хар (AS/NZS стандартын дагуу)
| Параметрийн | утга |
|---|---|
| Тасралтгүй ажиллах температур | -40 хэмээс +90 хэм хүртэл |
| Богино залгааны хамгийн их температур | 250 ° C (5 секунд хүртэл) |
| Суурилуулалтын хамгийн бага температур | -5 ° C (0 ° C-аас доош урьдчилан халаах шаардлагатай) |
| Галд тэсвэртэй байдал | IEC 60332‑1 (өөрөө унтрах) |
Энэхүү ABC кабель нь далайн эрэг орчмын бүс нутгаас уулын бүс хүртэл хэт халуун, хүйтэн, өндөр чийгшилтэй орчинд маш сайн ажилладаг, үүнд:
Эргийн суурилуулалт - давс цацах, өндөр чийгшил, циклон салхи
Цөлийн орчин - Хэт ягаан туяанд өртөх, өдрийн хэт халалт
Уулархаг газар - бага температур, мөс ачаалал, хүчтэй салхи
Хотын сүлжээ – орон зайд хязгаарлагдмал агаарын суурилуулалт
Фермийн цахилгаанжуулалт - алслагдсан өмч, усалгааны насос, хяргах саравч
Гадны нутгийн иргэд - алслагдсан болон тусгаарлагдсан бүс нутагт найдвартай эрчим хүч
Уул уурхайн талбайнууд - түр ба байнгын цахилгаан эрчим хүчний хангамж
Цахилгаан холбооны цамхагууд - алслагдсан суурь станцуудын цахилгаан хангамж
Орон сууцны дэд хэсгүүд - шинэ орон сууцны барилга байгууламжийн нэмэлт хангамж
Худалдааны газрууд - худалдааны төвүүд, аж үйлдвэрийн газар, бизнесийн паркууд
Гудамжны гэрэлтүүлэг - нийтийн гэрэлтүүлгийн системийн цахилгаан хангамж
Сэргээгдэх эрчим хүчний холболтууд – нарны болон салхин цахилгаан станцуудын сүлжээний холболтууд
Далайн эргийн амралтын газрууд - далайн орчинд давсанд тэсвэртэй барилга байгууламж
Уулын тосгонууд - цанын баазууд болон уулын бүлгүүдэд зориулсан бага температурын гүйцэтгэл
Аж үйлдвэрийн бүсүүд - үйлдвэр, агуулахын цахилгаан хангамжийн өндөр гүйдлийн хүчин чадал
| Онцлог | ABC кабель | нүцгэн дамжуулагч |
|---|---|---|
| Аюулгүй байдал | Бүрэн дулаалгатай, цочролын эрсдлийг бууруулдаг | Ил дамжуулагч, цочролын эрсдэл өндөр |
| Модтой холбоо барих | Ямар ч гэмтэлгүй (тусгаарлагдсан) | Богино холболт эсвэл газардуулгын гэмтэл |
| Суурилуулах | Урьдчилан багцалсан, илүү хурдан байршуулах | Тусдаа утас, хөндлөн гар хэрэгтэй |
| Туйл хоорондын зай | Илүү урт үргэлжлэх боломжтой | Унжсанаас болж богино зай |
| Цэвэрлэгээ | Багасгасан шаардлага | Илүү их цэвэрлэгээ хийх шаардлагатай |
| Дэмжлэгэ | Хамгийн бага (яаралтай мод тайрах шаардлагагүй) | Тогтмол мод тайрах шаардлагатай |
| Амьдралын мөчлөгийн зардал | Бага (бага засвар үйлчилгээ) | Илүү өндөр (байнгын засвар үйлчилгээ) |
| Ашиг тусын | тодорхойлолт |
|---|---|
| AS/NZS 3560.1 гэрчилгээтэй | Австрали, Шинэ Зеландын нөхцөлд зориулагдсан |
| 30% илүү хурдан суурилуулалт | Урьдчилан угсарсан багц |
| 40% бага шонгийн ачаалал | Хөнгөн загвар |
| Үйлчилгээний хугацаа 25-аас дээш жил | Зэврэлтэнд тэсвэртэй XLPE/HDPE |
| -40 хэмээс +90 хэм хүртэл | Температурын хэт хүлцэл |
| Хэт ягаан туяанд тэсвэртэй | Нарны өндөр туяанд хэрэглэхэд тохиромжтой |
| Галд тэсвэртэй | IEC 60332‑1 стандартад нийцсэн |
| Стандарт | тодорхойлолтыг | дагаж мөрдөх |
|---|---|---|
| AS/NZS 3560.1 | Агаарт хуваарилах зориулалттай агаарын багц кабель | ✅ Бүрэн дагаж мөрдөх |
| AS/NZS 3808 | Тусгаарлагч болон бүрээсийн материал | ✅ Бүрэн дагаж мөрдөх |
| IEC 60332‑1 | Галд тэсвэртэй байдлын туршилт | ✅ Тохиромжтой |
| IEC 60502 | Шахмал тусгаарлагчтай цахилгаан кабель | ✅ Тохиромжтой |
| AS/NZS 1125 | Агаарын шугамын дамжуулагч | ✅ Тохиромжтой |
| Параметрийн | утга |
|---|---|
| Нэрлэсэн хүчдэл (U₀/U) | 0.6/1 кВ |
| Системийн давтамж | 50 Гц |
| Дамжуулагч материал | AAAC (хөнгөн цагаан хайлш) эсвэл AAC (хөнгөн цагаан) |
| Тусгаарлагч материал | XLPE (хөндлөн холбоот полиэтилен) |
| Гаднах хүрэмний материал | HDPE (өндөр нягтралтай полиэтилен) |
| Хэт ягаан туяаны эсэргүүцэл | Тийм (хэт ягаан туяанд тогтворжсон XLPE ба HDPE) |
| Галд тэсвэртэй байдал | IEC 60332‑1 |
| Тасралтгүй ажиллах температур | -40 хэмээс +90 хэм хүртэл |
| Богино залгааны температур | 250°C (хамгийн ихдээ 5 секунд) |
| Хамгийн бага гулзайлтын радиус | 8 × кабелийн диаметр (суурилуулах явцад) |
| Хамгийн их татах хурцадмал байдал | 50 Н/мм² дамжуулагчийн хөндлөн огтлол |
| Тохиргооны | фазын дамжуулагч төвийг | сахисан мессенжер | програм |
|---|---|---|---|
| Дуплекс | 2 × тусгаарлагчтай | 1 × нүцгэн эсвэл тусгаарлагдсан | Нэг фазын гудамжны гэрэлтүүлэг |
| Triplex | 3 × тусгаарлагчтай | 1 × нүцгэн эсвэл тусгаарлагдсан | Гурван фазын орон сууц |
| Дөрвөн талбар | 3 × тусгаарлагдсан + 1 × тусгаарлагдсан саармаг | Нэгдсэн | Гурван фазын саармагтай |
| Нэг цөмт | 1 × тусгаарлагчтай | Хоосон | Хувь хүний үе шатууд |
Дамжуулагчийн хэмжээ боломжтой:
16 мм², 25 мм², 35 мм², 50 мм², 70 мм², 95 мм², 120 мм², 150 мм², 185 мм², 240 мм²
Хүсэлтийн дагуу тохируулга хийх боломжтой.
Кабельтай харьцах - хурц ирмэг дээр чирэхээс зайлсхийх; урт татахын тулд бул ашиглах
Хамгийн бага гулзайлтын радиус - 8 × кабелийн диаметр (суурилуулах), 6 × кабелийн диаметр (тогтмол)
Температур – Урьдчилан халаахгүйгээр -5 хэмээс доош суулгаж болохгүй
Түдгэлзүүлэх хавчаарууд - тусгаарлагчийг гэмтээхээс зайлсхийхийн тулд ABC-ийн тусгай хавчааруудыг ашиглана
Хажуу талын хавчаарууд – урьдчилан бэлтгэсэн мухар эсвэл шахалтын мухаруудыг ашиглана.
Тулгуур хоорондын зай - ердийн 50-80 метр (кондукторын хэмжээ, орон нутгийн цаг агаараас хамаарна)
Холболт - тусгаарлагчийг сэргээсэн ABC-ийн тусгай холболтыг ашиглана
Төгсгөл - ABC дуусгах иж бүрдлийг ашиглах (дотоод эсвэл гадаа)
Газардуулга – төвийг сахисан элчийг туйлын газартай тогтмол хугацаанд холбоно (AS/NZS 3560.1-ийн дагуу)
| Сав баглаа боодлын төрөл | Урт | Хэрэглээ |
|---|---|---|
| Модон бөмбөр | 500 м, 1000 м, 1500 м | Төслийг хүргэх стандарт |
| Хуванцар ороомог | 100 м, 200 м | Жижиг төслүүд, жижиглэн худалдаа |
| Захиалгат урт | Шаардлагатай бол | Том төслүүд |
Хүргэлтийн аргууд:
Далайн тээвэр – их хэмжээний (20′ эсвэл 40′ чингэлэг) стандарт
Агаарын тээвэр - яаралтай эсвэл жижиг захиалга
Газрын ачаа – бүс нутгийн хүргэлт
Баримт бичигт багтсан:
Сав баглаа боодлын жагсаалт
Арилжааны нэхэмжлэх
Туршилтын тайлан (ердийн болон төрлийн туршилтууд)
Чанарын гэрчилгээ
Суурилуулалтын гарын авлага
