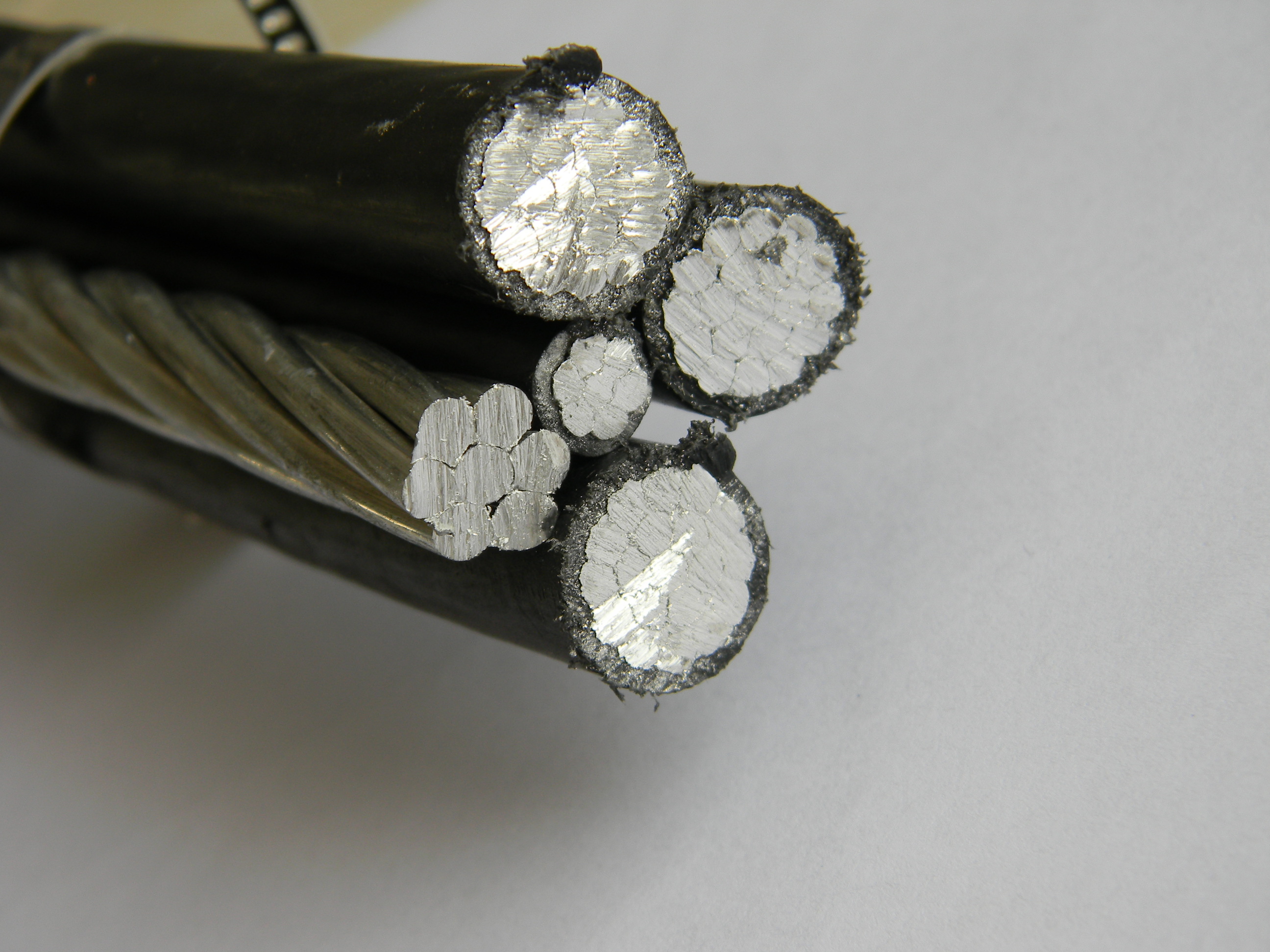

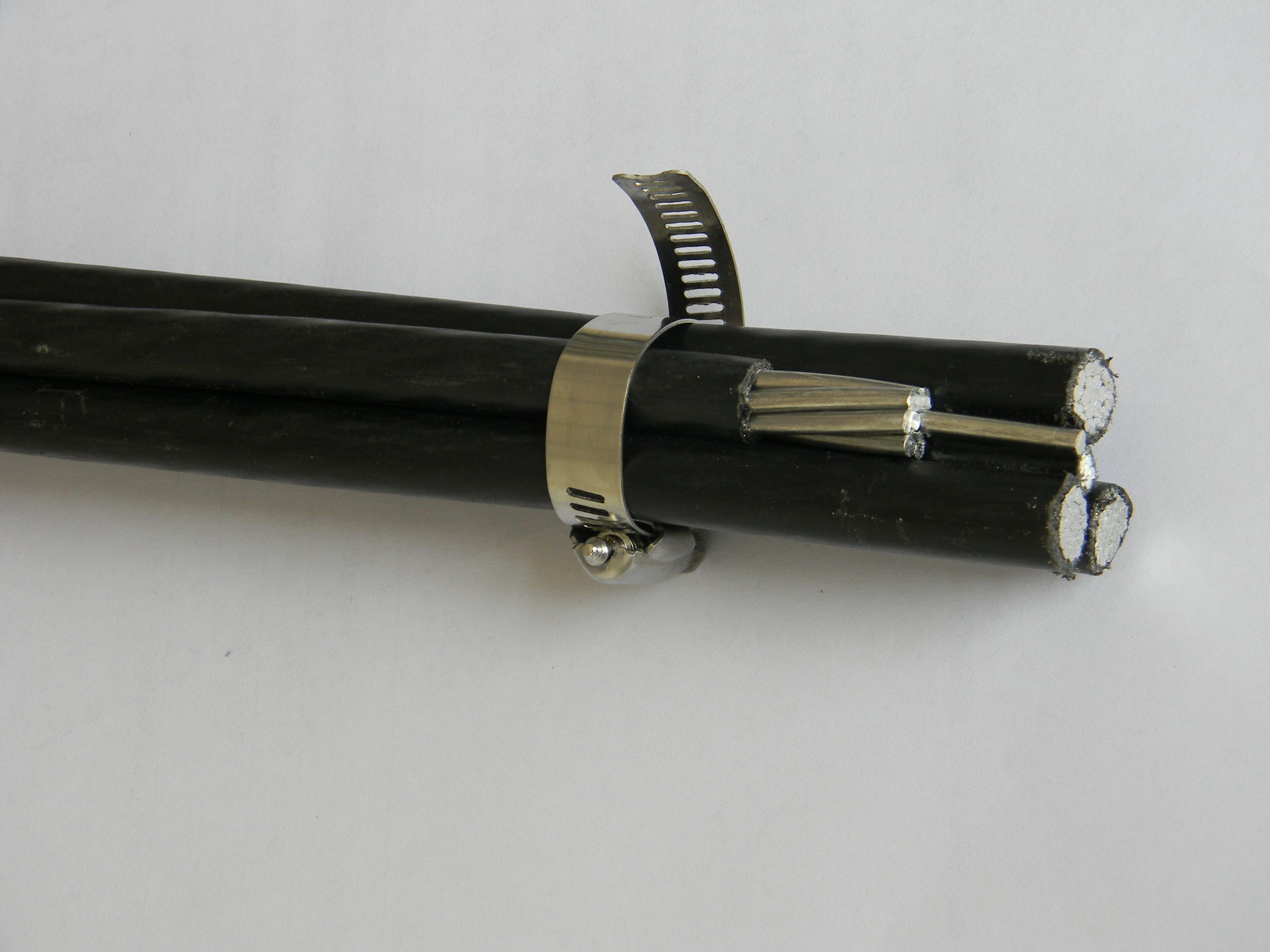

0.6 / 1KV AERIAL CABLED (ABC) -ийг стандарт NFC33-209-т нийцүүлэн дагаж мөрдөнө

5 0 Шүүмж

Бүтээгдэхүүний танилцуулга:
0.6 / 1KV AEDIAL CABLED (ABC) -ийг стандарт NFC 33-209-тэй нийцсэн. Энэ кабел нь xlpe / pe / pe / pic / pvc-ийн тусламжтайгаар xlpe / pe / peppulature and нь хатуу, хатуу орчинд тэсвэртэй орчинд тэсвэртэй байдал, бат бөх байдал. Хот, Хөдөөгийн бүтэгчтэй, урт хугацааны тусламж үйлчилгээ, гудамжны гэрэл, урт хугацааны хэрэгцтэй харилцаа тогтоох

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

1. Барилга, материал:

Үе шат / төвийг сахисан бус дамжуулагч дамжуулагч: Хөнгөн цагаан (Al) нь 160 хүрмэнэ

1

.
Төвийг сахисан элч дамжуулагч дамжуулагч: Хөнгөн хөнгөн цагаан хайлш (AAAC) дээд хүч чадал, зэврэлтний эсрэг

1

.
Тусгаарлагч: XLPE, PE, PEV, PEV сонголт, UV, цаг агаарын эрс эсэргүүцлийг оновчтой болгох

1

.
Стандарт нийцтэй байдал: NFC 33-209, BS 78709, BS 78709, GB / T 12527, IEC 60502

1

.

2. Техникийн үзүүлэлтүүдийн хүснэгт:

Дамжуулагчийн талбай (MM²) Макс Макс	хотын тоо	. DC эсэргүүцлийн (Ω / KM)	дамжуулагч диаметр (мм)	мин. Ачаалах ачаалал (KN)	Нийт диаметрийн хүрээ (мм)
16	7	1.91	4.6-5.1.1	1.9	7.0-7.8
25	7	1.20	5.8-6.3	3.0	8.6-9.4
35	7	0.868	6.8-7.3	-	10.0-10.9
54.6 (Messenger)	7	0.63	9.2-9.6	16.6	12.3-13.0
70 (элч)	7	0.50	10.0-10.2	20.5

0.6 / 1KV AADIAL BUNCED CABER (ABC) (стандарт NFC33-209)

Загварын дугаар.

Фазын дугаар ./dia.

Xle

Төвийг сахисан дугаар ./dia.

Xle

EP дугаар ./dia.

Xle

0

3 * 35 + 54.6AAC + 16 3 * 7 3 * 70 + 54.6AAAC + 2 * 16

7 / 2.52

12/ 2.72

1.60

1.80

7 / 3.15

1.60

7 / 1.70

1.20

3. Багц ба үйлчилгээ:

Сав баглаа боодол: Модон бөмбөр дээр 100-1,000 метрийн зайд модон бөмбөр (стандарт хэмжээ: 1100мм: 1100мм) эсвэл өөрчлөн сав баглаа боодол

1

.
Дэмжлэг: Техникийн техникийн туслалцаа, суурилуулах удирдамж, суулгацын дараахь туршилт орно

1

.

4. Ашиглалт:
Хөдөөгийн болон хөдөө, үйлдвэрлэлийн чиглэлээр гүйцэх хамгийн тохиромжтой нь өндөр механик стресс, байгаль орчны эсэргүүцэл чухал байдаг

1

.

Тэмдэглэл: Техникийн бүрэн дэлгэрэнгүй мэдээлэл эсвэл захиалгын бүрэн гүйцэд мэдээлэл, анхны бүтээгдэхүүний баримт бичигт хандана уу

1

.

Орчуулгын удирдамж:

'Цаг агаарыг тэсвэрлэх', 'механик хүч' -ийг танилцуулж, танилцуулга, тайлбар хоёуланг нь онцлон тэмдэглэв.
NFC 33-209-ийг Европын болон олон улсын стандарт шаарддаг зах зээлийн гэрчилгээтэй нийцтэй байдлыг онцлон тэмдэглэ.
Хүснэгтийг ашиглан инженер, худалдан авалт эсвэл худалдан авах багуудтай харьцуулахын тулд ширээний үндсэн параметрүүдийг ашиглана уу.

Код: ABC 0.6 / 1KV.

Стандартууд: HD 626 S1: 1996 оны 2-р хэсэг D, AMKA (SFS 2200).

Барилга: ХӨДӨЛМӨР : ХЯНАЛТЫН ХАМГИЙН ЗАСГИЙН АЖИЛЛАГАА.

Төвци элч: хөнгөн цагаан дамжуулагч.

АЖИЛЛАГАА : Агаарын багцын дамжуулагчийг цахилгаан барилга байгууламж, дотоод сүлжээнд ашигладаг.

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагчийн хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Тусгаарлагчийн зузаан		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Шатах Ачих
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* 25 ℃ ба Max.conductror температурын температурыг 70 ℃ .

Хөндлүүдийн хэмжүүр	Дамжуулагч диаметр		Тусгаарлагчийн зузаан		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Өөрчлөлт гарах байна
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Кабелийн багцын хэмжээ

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
1х 16 + 25	15
3 × 16 + 25	22
4х 16 + 25	22
3 × 25 + 35	26
4х5 + 25 + 35	26
3 × 35 + 50	30
3 × 50 + 70	35
3 × 70 + 95	41
3 × 120 + 95	47

Тусгаарлагдсан төвийг сахисан элчтэй LV-ABC шугамууд

Код: ABC 0.6 / 1KV.

Стандартууд: HD 626 S1: 1996 оны 6-р хэсэг e, amka (SFS 2200)

Барилга: Xlpe дулаалгатай хөнгөн цагаан дамжуулагч.

АЖИЛЛАГАА: Агаарын багцын дамжуулагчийг цахилгаан ашигладаг . барилга байгууламж, дотоод сүлжээнд

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагчийн хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Зузаан старит Тусгаарлал		Голын Жибат жимс		Одоогийн даацын хүчин чадал	Өөрчлөлт гарах байна
(мм)	мин.	Макс.	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* 30 ℃ ба Max-ийн дундуур температурыг тодорхойлно. дамжуулагчийн температур 90 ℃.

Төвийг сахисан элч дамжуулагчдын хэмжээ

Хөндлүүдийн хэмжүүр	Conductor Голч		Зузаан старит Тусгаарлал		Цөмийн дотоод бүсилхий		Одоогийн даацын хүчин чадал	Шатах Ачих
(мм)	мин.	хүлцэл	nom.	мин.	мин.	Макс.	(A *)	(kn)
(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(A *)	(kn)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* 30 ℃ ба max.conductor температурт 90 ℃-ийн температурыг тодорхойлно.

Кабелийн багцын хэмжээ

Фазын ros × Cross Cross Cody + нийтийн гэрэлтүүлэг + Төвийг сахисан хөндлөн огтлол (мм)	Багцын диаметр Ойролцоогоор. (мм)
3 × 25 + 54.6	30.0
3 × 35 + × × × 16 + 54.6	33.0
3 × 50 + × × 16 + 54.6	36.0
3 × 70 + × × 16 + 54.6	37.5
3 × 70 + K × × 25 + 54.6	40.0
3 × 70 + K × 16 + 7 + 70	41.0
3 × 95 + × × 16 × 16 + 70	44.0
3 × 120 + K × 16 + 7 + 70	46.0
3 × 120 + K × 16 + 9 + 95	47.0
3 × 150 + × × 16 × 16 + 70	48.0
3 × 150 + K × 16 + 9 + 95	49.0

* Тэмдэглэл: Олон нийтийн гэрэлтүүлгийн дамжуулагчдын тоо (k 0.1.2.2.or 3-тэй тэнцүү байж болно.

Код: ABC 11KV.

Стандартууд: 1713.

Барилга: ХӨДӨЛМӨР : ХЯНАЛТЫН ХАМГИЙН ЗАСГИЙН АЖИЛЛАГАА.

Төвийг сахисан мессенжер: xlpe дулааны тусламжтайгаар Stranded Galvaned GALVANED GOUNDORDOR .

АЖИЛЛАГАА: Агаарын багц дамжуулагч дамжуулагч тасралтгүй хийхэд тохиромжтой

далайн ёроолд 2200 метрийн өндөрлөгт байгаа халуун орны бүсэд үйл ажиллагаа явуулдаг

түвшин, чийгшил нь 90%, дунд зэргийн орчин + 30 ℃

Хамгийн багадаа - 1 ℃ ба дээд тал нь нарны шууд тусгал, хүнд өнгөт + 4 ℃

эрэг ба изокераууруны түвшний давстай нөхцөл байдал 180

жилд аянга өнгөрч байна.

Суурилуулалт: Эдгээр кабелийг нь булахыг хориглоно.

Фазын дамжуулагч шинж чанарууд

1	Коркорын хэмжээ	масгал	70	95	185
2	Дамжуулагчийн диаметр.nominal	0	9.3-10.2	11.6	16.4
3	Dielectricrice.nominal -ийн зузаан	0	3.4	3.4	3.4
3	Хамгийн бага хэмжээ	0	2.96	2.96	2.96
4	Тусгаарлагч диаметр . онн задгай	0	16.1-17.0	21.3	25.9
5	Хагас дэлгэцийн үндсэн дэлгэц дээр диаметр . онн задгай	0	18.1.1-19	23.3	27.9
6	Зэсний хальс .ninal- ийн зузаан	0	0.15	1.15	2.15
7	Бүрээсний зузаан .nominal	0	1.8	1.8	1.8
7	Хамгийн бага хэмжээ	0	1.43	1.43	1.51
8	Заасан хэмжээтэй	масгал	50	50	70
9	Багцын ерөнхий диаметр.nominal	0	55.7	67.8	79.2
10	Нэрийн их маснь	кг / м	2.64	3.25	4.65

Катенарийн шинж чанарыг дэмжих

1	Заасан хэмжээтэй	масгал	50	70
2	Утасны дугаар		7	7
3	Утасны хэмжээ (диаметр)	0	3.0	3.6
4	Утас бүрийн хамгийн бага суналт	дугуй	9.26	13.13
5	Завсарлагааны суналт. хамгийн бага хэмжээ	%	3.5	4.0
6	Хамгаалалтын бүрхүүлтэй зузаан
	Онн задгай	0	1.2	1.2
	Хамгийн бага хэмжээ	0	0.96	1.96
7	E1.250-ыг ipusewhswhseag		21KV / 5min	21KV / 5min
