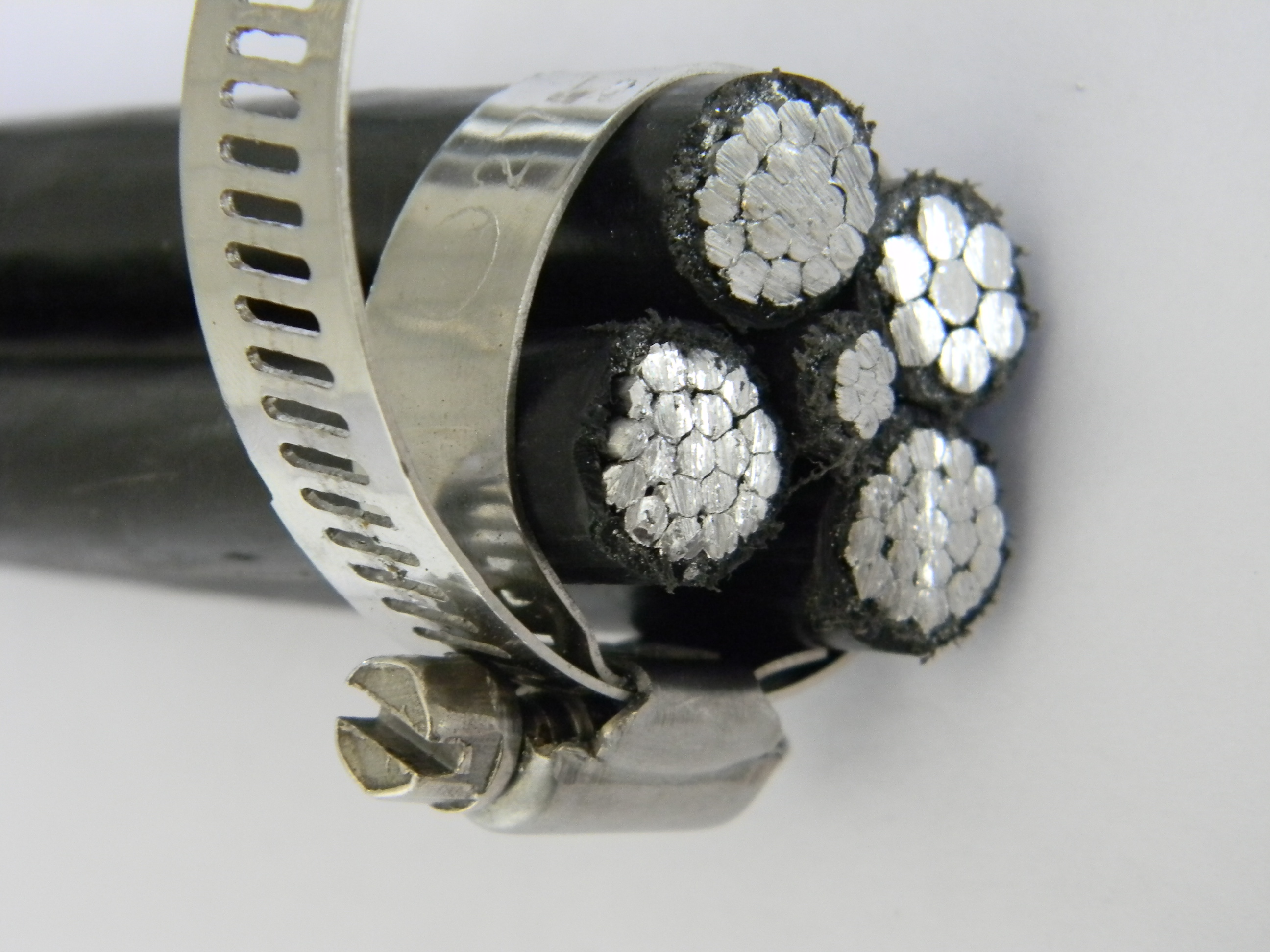

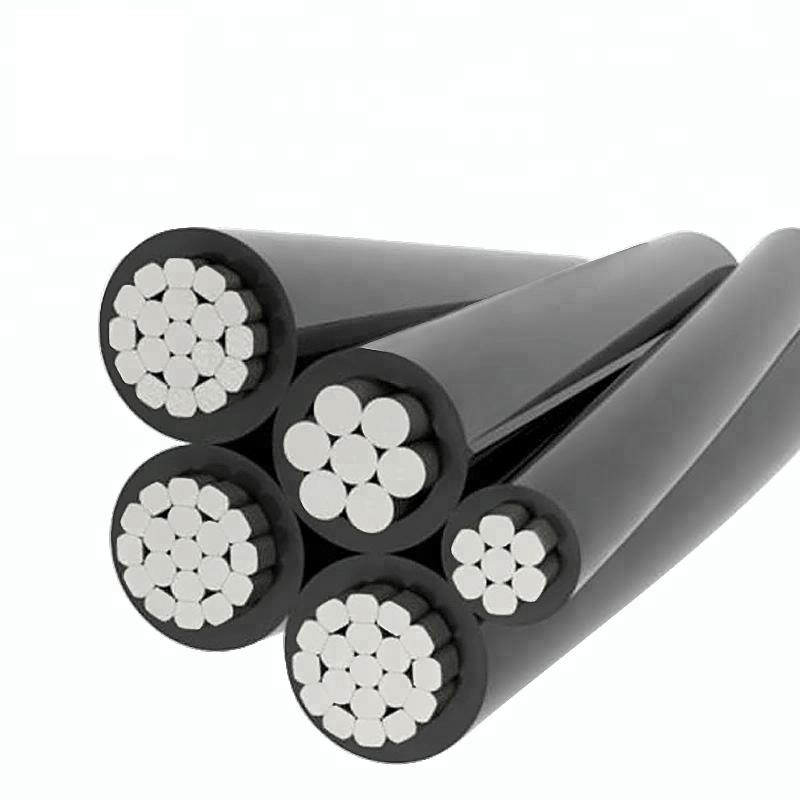

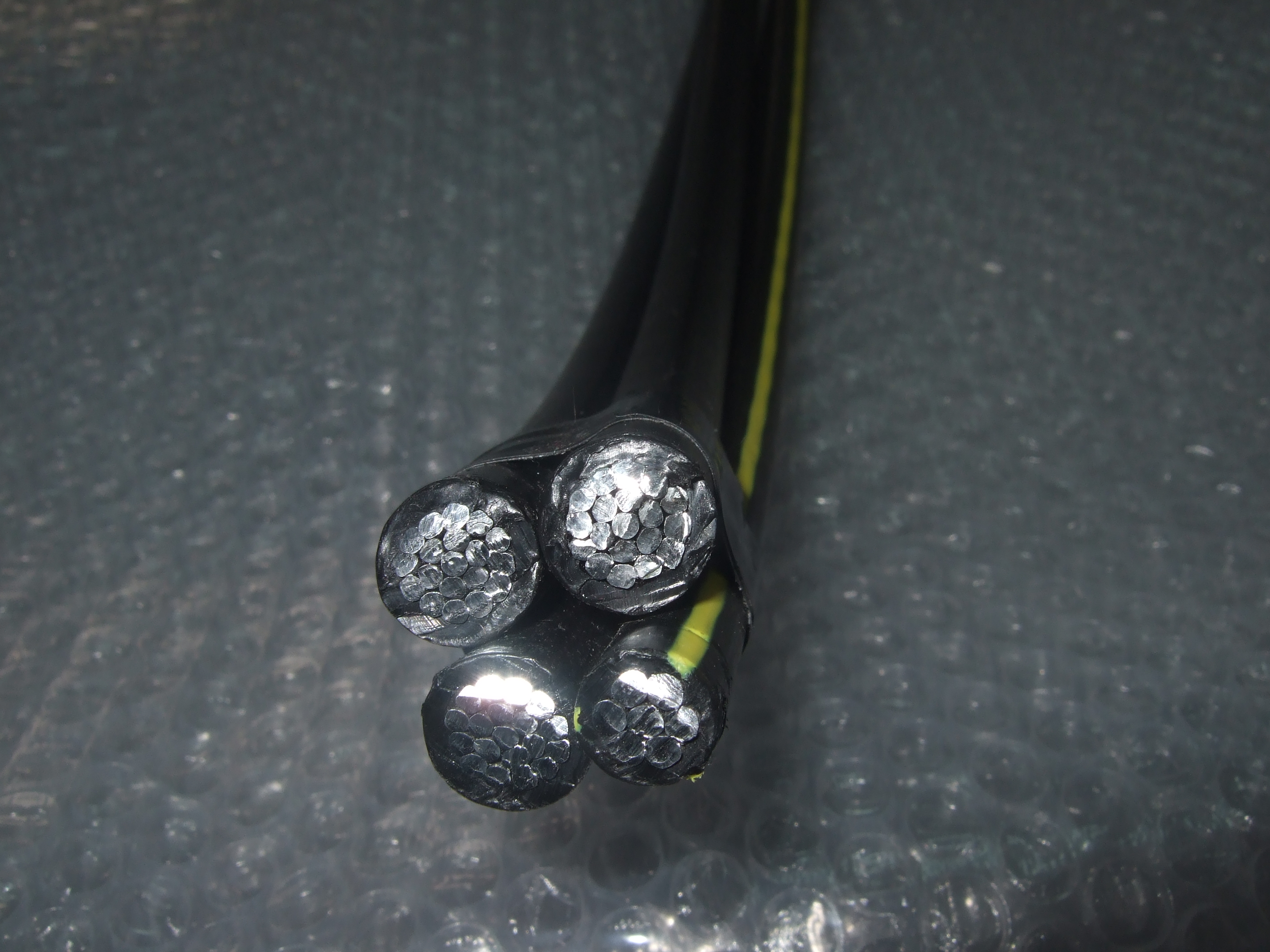

10 кВ-ын хөнгөн цагаан дамжуулагч PE тусгаарлагч агаарын кабель JKLY нь хотын дэд бүтцэд тусгайлан зориулсан өндөр хүчин чадалтай цахилгаан дамжуулах шийдэл юм. Орчин үеийн хотуудын хатуу шаардлагад нийцүүлэн бүтээгдсэн энэхүү кабель нь маш сайн цахилгаан дамжуулах чанар, хөнгөн жингийн шинж чанараараа алдартай судалтай хөнгөн цагаан дамжуулагчтай бөгөөд угсралтын зардал болон тулгуур байгууламжийн механик ачааллыг эрс бууруулдаг.
Дамжуулагч нь дээд зэргийн полиэтилен (PE) тусгаарлагч давхаргад бүрхэгдсэн бөгөөд дээд зэргийн цахилгаан тусгаарлагч, цаг агаарын эсэргүүцэл, химийн тогтвортой байдлыг хангадаг.
JKLY кабель нь цахилгаан түгээх системийн олон улсын стандартад нийцсэн бөгөөд 10 кВ хүчдэлийн түвшинд найдвартай цахилгаан дамжуулалтыг хангадаг. Авсаархан дизайн, бат бөх хийц нь орон зай хязгаарлагдмал, чийгшил, температурын хэлбэлзэл, агаарын бохирдол зэрэг хүрээлэн буй орчны хүчин зүйлүүд их байдаг хот суурин газрын нарийн төвөгтэй ландшафтуудыг жолоодоход тохиромжтой. Кабель нь мөс, цасны хуримтлалыг багасгахын тулд гаднах гөлгөр гадаргуутай бөгөөд цаг уурын янз бүрийн нөхцөлд үйл ажиллагааны найдвартай байдлыг улам сайжруулдаг.
| Онцлогийн | тодорхойлолт |
|---|---|
| Хөнгөн, зардал багатай | Хөнгөн цагаан дамжуулагч нь зэстэй харьцуулахад нийт жинг багасгаж, тээврийн зардлыг бууруулж, суурилуулалтыг хялбарчилж, тулгуур ба шонгийн ачааллыг бууруулдаг. |
| Тусгаарлалтын дээд зэргийн гүйцэтгэл | PE тусгаарлагч нь маш сайн диэлектрик бат бөх, хэт ягаан туяаны эсэргүүцэл, озоны эсэргүүцэл, химийн зэврэлтээс хамгаалдаг. |
| Цаг агаарт тэсвэртэй байдал | -40 ° C-аас + 70 ° C хүртэл хэт их температурыг тэсвэрлэдэг; ус орохоос сэргийлж чийгэнд тэсвэртэй. |
| Хялбар суурилуулалт | Сувагтай хөнгөн цагаан дамжуулагч нь уян хатан байдлыг хангадаг; гөлгөр гадаргуу нь үрэлт ба тусгаарлагчийг гэмтээх эрсдлийг бууруулдаг. |
| Байгаль орчн амьд байдал | PE тусгаарлагч нь хоргүй, дахин боловсруулах боломжтой; урт наслалт нь солих давтамж, байгаль орчинд үзүүлэх нөлөөллийг бууруулдаг. |
| Параметрийн | утга |
|---|---|
| Үнэлэгдсэн хүчдэл | 10 кВ |
| Дамжуулагч материал | Утастай хөнгөн цагаан (өндөр цэвэршилттэй) |
| Туслаасны материал | Полиэтилен (PE) - хэт ягаан туяанд тэсвэртэй, цаг агаарт тэсвэртэй |
| Үйлдлийн температур | -40 хэмээс +70 хэм хүртэл |
| Ердийн зайны урт | 50 - 100 метр (дамжуулагчийн хэмжээ, нөхцөл байдлаас хамаарч) |
| Үйлчилгээний хугацаа | 20-30 жил |
| Ж төсв | IEC болон холбогдох үндэсний агаарын кабелийн стандартууд |
| Хэрэглээний | тодорхойлолт |
|---|---|
| Хотын цахилгаан тархалт | Орон сууцны хороолол, худалдааны хороолол, үйлдвэрлэлийн бүсэд цахилгаан дамжуулах агаарын шугам. |
| Хотын захын сүлжээ | Хотын захын хорооллуудыг хотын эрчим хүчний гол сүлжээнд холбодог. |
| Түр зуурын эрчим хүчний шийдэл | Барилгын талбай, гадаа арга хэмжээ, яаралтай цахилгааны тохиргоо. |
| Гудамжны гэрэлтүүлгийн систем | Гудамжны гэрэлтүүлэг, нийтийн гэрэлтүүлгийн сүлжээг асаана. |
| Засварын төслүүд | Хотын тохижилтын төслүүдэд хуучирсан агаарын кабелийг сольдог. |
| Ашиг тусын | тодорхойлолт |
|---|---|
| Үр ашигтай | Хөнгөн цагаан дамжуулагч нь материал, суурилуулах зардлыг бууруулдаг. |
| Цаг агаарт тэсвэртэй | Хэт их температур, чийгшил, хэт ягаан туяанд өртөхөд зориулагдсан. |
| Суулгахад хялбар | Хөнгөн, уян хатан тул суурилуулах цаг, хөдөлмөрийг багасгадаг. |
| Үйлчилгээний урт хугацаа | 20-30 жил найдвартай ажиллагаатай, засвар үйлчилгээ багатай. |
| Байгаль орчинд ээлтэй | PE тусгаарлагч нь хоргүй бөгөөд дахин боловсруулах боломжтой. |
А: JKLY кабелийн хамгийн их урт нь хэд вэ?
Х: Хамгийн их зай нь хүрээлэн буй орчны нөхцөл, дамжуулагчийн хэмжээ зэргээс шалтгаална, гэхдээ оновчтой ажиллахын тулд ихэвчлэн 50-100 метрийн хооронд хэлбэлздэг.
Асуулт: PE тусгаарлагч нь мэрэгч амьтдын хазуулсан гэх мэт амьтны гэмтэлд тэсвэртэй юу?
Хариулт: PE нь мэрэгч амьтдад бүрэн тэсвэртэй биш ч бат бөх чанарыг нэмэгдүүлэхийн тулд мэрэгчдийн идэвхжил ихтэй газарт кабелийг хамгаалалтын бүрээсээр суурилуулж болно.
Асуулт: Энэ кабелийг давс ихтэй далайн эргийн бүсэд ашиглаж болох уу?
Хариулт: Тийм ээ, PE тусгаарлагч ба хөнгөн цагаан дамжуулагч нь давсны зэврэлтийг эсэргүүцэх зориулалттай тул далайн эрэг орчмын хот суурин газрын агаарын тогтмол өртөлтөд тохиромжтой.
А: JKLY кабелийн хүлээгдэж буй ашиглалтын хугацаа хэд вэ?
Х: Ашиглалтын хэвийн нөхцөлд кабель нь засвар үйлчилгээ болон хүрээлэн буй орчны хүчин зүйлээс хамаарч 20-30 жил үргэлжилнэ.
А: Кабель нь олон улсын аюулгүй байдлын стандартад нийцэж байна уу?
Хариулт: Тийм ээ, энэ нь цахилгаан дамжуулах агаарын кабелийн холбогдох IEC болон үндэсний стандартыг хангаж, хотын суурилуулалтын аюулгүй байдал, найдвартай байдлыг хангадаг.
Онн задгай Хөндлөн огтлолын талбай | Дулааны хэлбэрийн нэрлэсэн зузаан | Ойролцоогоор.od. | Prade.Reescor-ийн хамгийн дээд тал нь 20 ℃ | Min.breaking ачаалал | Ойролцоогоор. Дууссан кабелийн жин |
масгал | 0 | 0 | Q / км | N | Кг / км |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |
Сав баглаа боодол: uv-батерейгаар хамгаалагдсан модон ганталт.
Хүргэлт: Өөр олон улсын ачаа тээврийн стандартын дагуу тохируулж болох урттай.
