3.6/6кВ дунд хүчдэлийн нэг судалтай цахилгааны кабель

5 0 Шүүмж

Дунд зэргийн хүчдэл (MV) Power Covers нь үйлдвэрлэлийн түвшингээс 1 KV-ээс 36 KV-ээс ҮНЭГҮЙ, АЖИЛЛАГАА, АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨГҮЙ БОЛОМЖТОЙ. Эдгээр кабелийн үлдэгдэл, аюулгүй байдал, аюулгүй байдал, гүйцэтгэл, гүйцэтгэл, суулгаж буй орчинд ээлтэй энерги шилжүүлэх.

Тоо хэмжээ:
хөндлөн огтлолын талбай:	25-630
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Загвар:
Yjv yjlv
Код:
8544601290

Бүтын систем

P roduct d escrip

цахилгаан киз

Тойм

Дунд хүчдэлийн (MV) цахилгаан кабель нь цахилгаан түгээх сүлжээ, холбох дэд станц, трансформатор, хуваарилах төхөөрөмж, сэргээгдэх эрчим хүчний системд зайлшгүй шаардлагатай бүрэлдэхүүн хэсэг юм. Нийтийн аж ахуй, аж үйлдвэр, дэд бүтцийн хэрэглээнд найдвартай ажиллахад зориулагдсан эдгээр кабель нь цахилгааны гүйцэтгэл, механик бат бөх чанар, хүрээлэн буй орчны эсэргүүцлийг тэнцвэржүүлдэг.

Ан тэмдэгт

Том үр ашигтай

Диэлектрик алдагдал багатай - XLPE болон EPR тусгаарлагч материал нь цахилгаан дамжуулах явцад эрчим хүчний хаягдлыг багасгадаг
Дамжуулагчийн оновчтой загвар – өндөр цэвэршилттэй зэс эсвэл хөнгөн цагаанаар дамжуулан I⊃2;R алдагдлыг бууруулдаг
Өндөр хүч чадал - бага дамжуулагч материалаар илүү их эрчим хүч дамжуулах боломжийг олгодог
Ашиглалтын температурыг бууруулсан - кабелийн ашиглалтын хугацааг уртасгаж, системийн үр ашгийг дээшлүүлнэ

Бат бөх чанар

Чийгийн эсэргүүцэл - ус үл нэвтрэх материал, ус үл нэвтрэх бүрээс нь ус нэвтрэхээс сэргийлдэг
Химийн эсэргүүцэл - тос, хүчил, шүлт, үйлдвэрлэлийн бохирдуулагчид өртөхийг тэсвэрлэдэг.
Хэт ягаан туяаны цацрагийн эсэргүүцэл - Гадна болон дээд талын суурилуулалтанд зориулсан хэт ягаан туяанд тогтворжсон гадна бүрхүүл
Элэгдэлд тэсвэртэй - бат бөх бүрээсийн материал нь суурилуулалт, засвар үйлчилгээний явцад механик элэгдлээс хамгаална
Зэврэлтэнд тэсвэртэй - далайн эрэг, үйлдвэрлэлийн болон газар доорх орчинд тохиромжтой

Аюулгүй байдал

Галд тэсвэртэй материал - PVC ба LSZH бүрээс нь IEC 60332 стандартын дагуу өөрөө унтардаг.
Утаа багатай материал – LSZH (Low Smoke Zero Halogen) сонголтууд нь хаалттай орон зайд (жишээлбэл, хонгил, дэд станц) хорт хийн ялгаралтыг бууруулдаг.
Галд тэсвэртэй сонголтууд - IEC 60331 стандартын дагуу галд тэсвэртэй бүтэцтэй кабелиуд
Цахилгааны аюулгүй байдал - зөв газардуулга, хамгаалалт нь цочрол болон гэмтлийн эрсдлийг бууруулдаг
Хэсэгчилсэн цэнэгийн хяналт - хагас дамжуулагч давхарга ба гөлгөр тусгаарлагч гадаргуу нь PD-ийн идэвхийг бууруулдаг

Уян хатан байдал

Хуягласан сонголтууд - ган утсан хуяг (SWA) эсвэл ган туузан хуяг (STA) шууд булшлах эсвэл хатуу ширүүн орчинд механик хамгаалалт хийх.
Хуягт бус сонголтууд - тавиур, суваг эсвэл дээд талын суурилуулалтанд зориулсан илүү хөнгөн, уян хатан кабель
Гулзайлтын гүйцэтгэл - гулзайлтын радиусын хамгийн бага шаардлагыг хангахад зориулагдсан (кабелийн диаметр 12-20 ×)
Хялбар дуусгавар болох - стандарт хүйтэн агшилт болон дулаан агшилтын хэрэгслүүдтэй нийцдэг

Урт наслалт

Стандарт ашиглалтын нөхцөлд >30 жил (IEC 60502 стандартын дагуу)
Дулааны тогтвортой байдал - XLPE тусгаарлагч нь 90 ° C-д тасралтгүй ажиллах боломжтой; EPR 105 ° C хүртэл
Хөгшрөлтийн эсэргүүцэл - дулааны, цахилгаан, хүрээлэн буй орчны хөгшрөлтийн талаар туршсан материал
Засвар үйлчилгээ шаарддаггүй - ердийн нөхцөлд үе үе засвар үйлчилгээ хийх шаардлагагүй

Хэрэгжүүлэх

- Цахилгаан түгээх сүлжээ: Бодис, трансформаторууд, шилжүүлэгч.

- Аж үйлдвэрийн ургамал: уул уурхай, газрын тос, бензин, хий, үйлдвэр, үйлдвэрлэлийн байгууламж.

- Сэргээгдэх эрчим хүч: Салхин цахилгаан станц, нарны цэцэрлэгт хүрээлэн, Гайропийн цэцэрлэгт хүрээлэн ба гидропын станцууд.

-Нууцлах бүтэц: Газар доорхи метро систем, нисэх онгоцны буудал, Нисэх буудлага, эмнэлэг. ~!phoenix_varIMG35!~

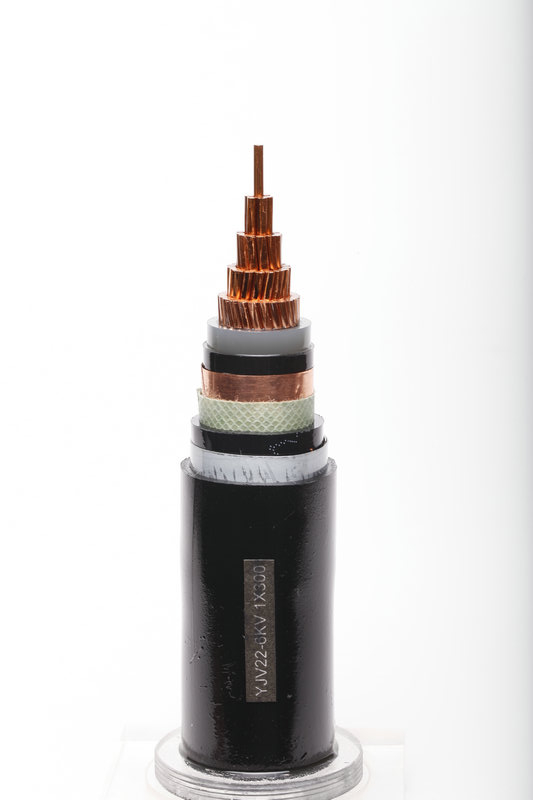

Барилгын

MV Cables нь оновчтой гүйцэтгэлийн хувьд бат бөх давхаргын загварыг агуулдаг.

1. Productor: EEC 60228-д өндөр цэвэршүүлэгч зэс, хөнгөн (rosanded / хатуу).

2. Програмын дэлгэц: Цахилгаан талбайн стрессийг багасгахын тулд хагас дамжуулагч давхарга.

3. Тусгаарлагч: хөндлөн холбосон полиэтилен (xlpe) эсвэл zlyetleny propylene резин (EPR) дулааны тогтвортой байдалд зориулагдсан.

4. Тусламжийн дэлгэц: жигд хүчдэлийн жигүүрийг хангахын тулд хагас дамжуулагч давхарга.

5. Металл бамбай: Зэсийн утас / соронзон хальс / хөнгөн цагаан хуяг.

6. Гаднах бүрээс: PVC, LSZ, LSZ (бага утаа тэг тэг), эсвэл механик ба байгаль орчны хамгаалалтад зориулсан HDPE.

Гол багц

- Хүчдэлийн үнэлгээ: 1 KV 36 KV (U ₀/ u: 0.6 / 1 KV хүртэл) 26/36 kv).

- Температурын хүрүүн:

- Энгийн ажиллагаа: -40 ° C хүртэл + 90 ° C (xlpe), -50 ° C-ийг + 105 ° C (EPR).

- Богино холболт: + 250 ° C (xlpe), + xlpe), + 250 ° C (EPR).

- Одоогийн тээврийн чадавхи: дамжуулагчийн хэмжээ (жишээ нь, жишээ нь, 240 мм-ийн 1000 мм).

- ХУДАЛДАН АВТОМАШИНГ: 12-20 × кабель диаметр (барилгын ажилтнаас хамаарна).

Техникийн өгөгдөл

Өмч хөрөнгө	Лал дохолт
Тусгаарлагч эсэргүүцэл	> 1000 MΩ · KM 20 ° C
Диэлектрик хүч	3.5-30 кВ / мм (хүчдэлийн зэрэглэлээс хамаарна)
Шатал тэсвэр	IEC 60332 (Flint Steptant), IEC 61034 (Бага утаа)
Бутлах эсэргүүцэл	> 10 kn / m (IEC 60229 онд туршиж үзсэн)

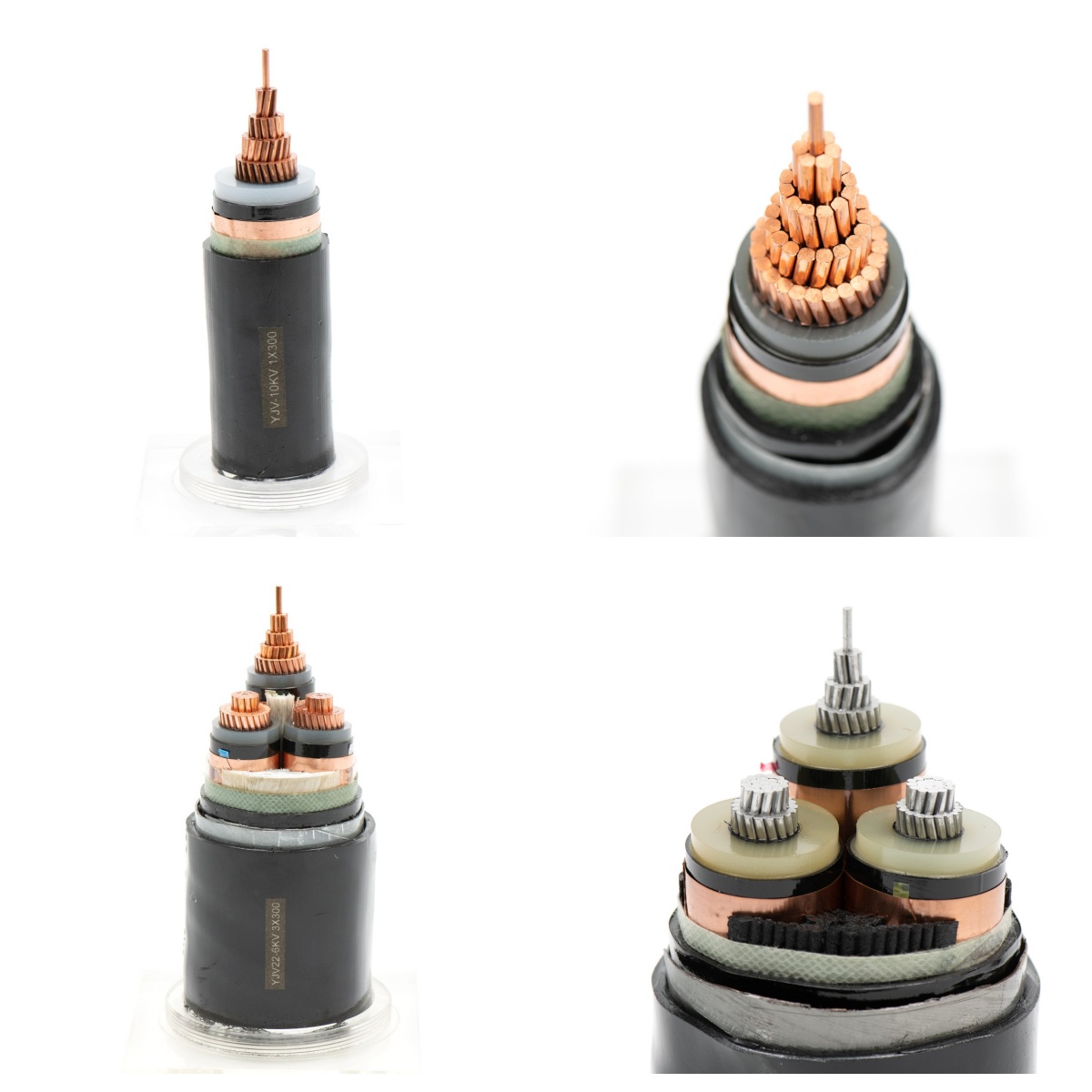

3.6/6 / 6 (7.2) KV, Xlpe тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC-ийн PVC

Нэг цөмт, CU / CU / XLPE / PVC эсвэл AL / E / XLPE / PVC / PVC

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2800	500
800	3.2	2.5	51	8,570	3,400	400
1000	3.2	2.6	56	10,590	4,110	300

Гурван цөм, Cu / Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC

Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Ойролцоогоор. Кабелийн жин		Стандартын урт Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Гаднах бүрхүүл зузаан	Ойролцоогоор. Ерөнхий Голч	Зэс	Хөнгөн цагаан	Стандартын урт Хүрд
масгал	0	0	0	кг / км		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4000	2200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC-ийг бүрдсэн PVC

Нэг цөмт, CU CU / XLPE / AWA / AWA / PVC аман / xlpe / xlpe / xlpe / Awa / PVC

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1,200	500
150	2.5	1.2	1.6	2.0	34	2270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2210	500
400	3.0	1.3	2.5	2.4	47	5,250	2820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

Гурван цөмт, Cu / Cu / XLPE / SWA / SWA / PVC / ALVC эсвэл AL / AL / SWA / PVC

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	60	400
185	2.5	1.7	3.15	3.2	72	11500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,13030	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6 / 6 (7.2) KV, Xlpe-ийн тусгаарлагдсан соронзон хальстай соронзон хальсны хуягласан PVC нь PVC бүрээс бүрдсэн PVC

Ганц бие цөм, CUE, CU / XLPE / ATA / ATA / PVCOR AL / AT / ATA / ATA / PVC

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор. Дотоод бүрхүүл Зузаан	Хуяг Төмөр утас Хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1,200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Гурван цөмт, CU-CUE, CU / XLPE / STA / STA / PVCOR AL / STA / STA / STA / PVC (Хүснэгт 24)

Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Ойролцоогоор. Кабелийн жин		Стандарт Урт нь Хүрд
Conductor Онн задгай Талбай	Дулаалгын зузаан	Ойролцоогоор.inner бүрхэвч Зузаан	Хуяг нэхэх хэмжээ	Гаднын Цахилгаан халаалт Зузаан	Ойролцоогоор. Нийт диаметр	Зэс	Хөнгөн цагаан	Стандарт Урт нь Хүрд
масгал	0	0	0	0	0	кг / км		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200
