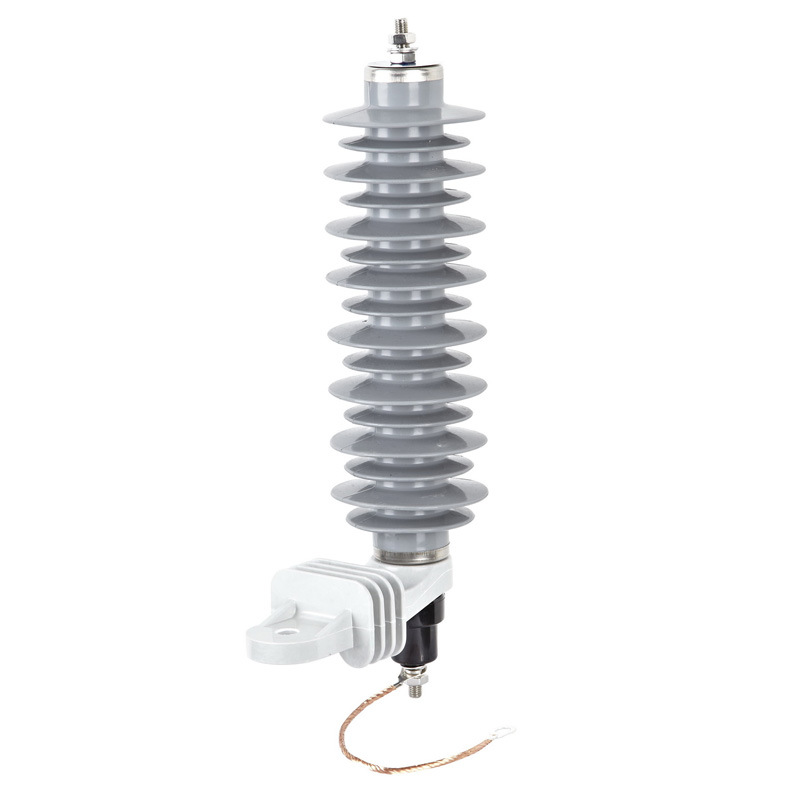

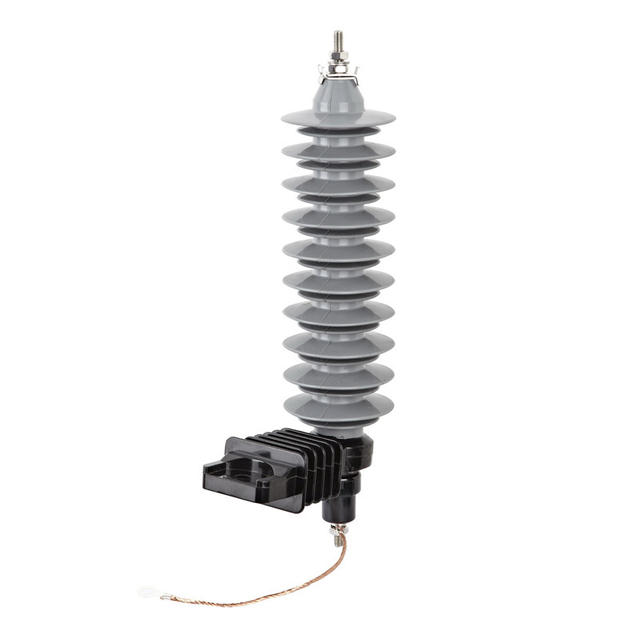

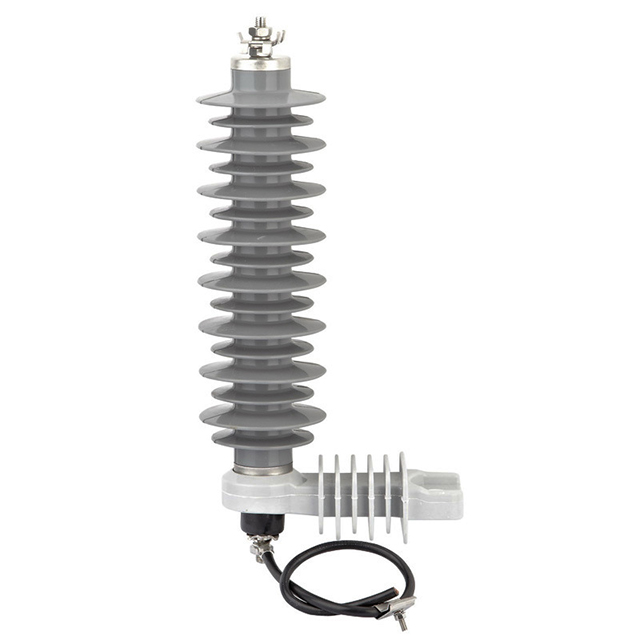

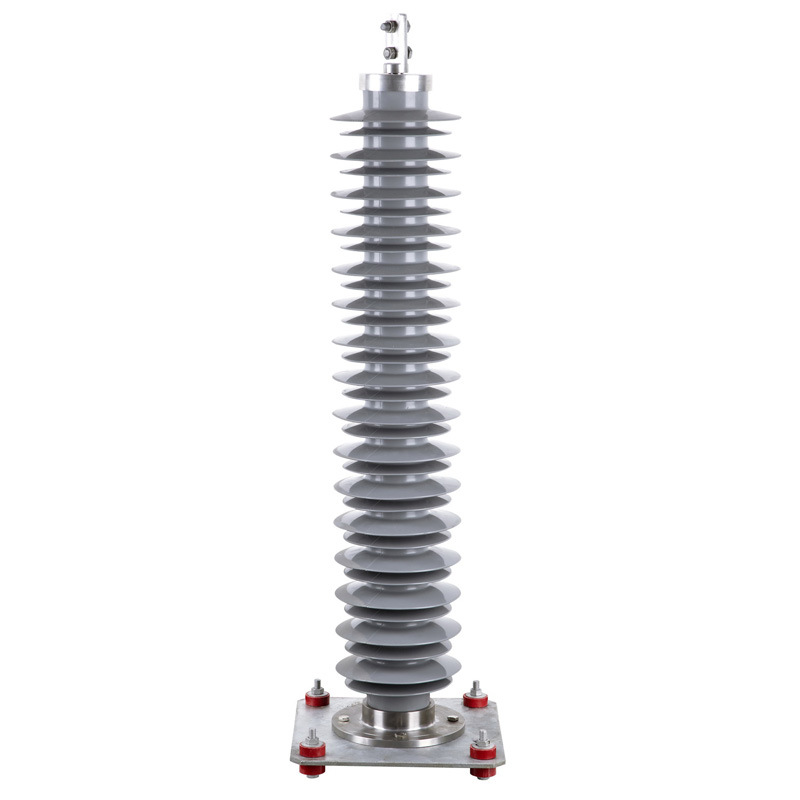

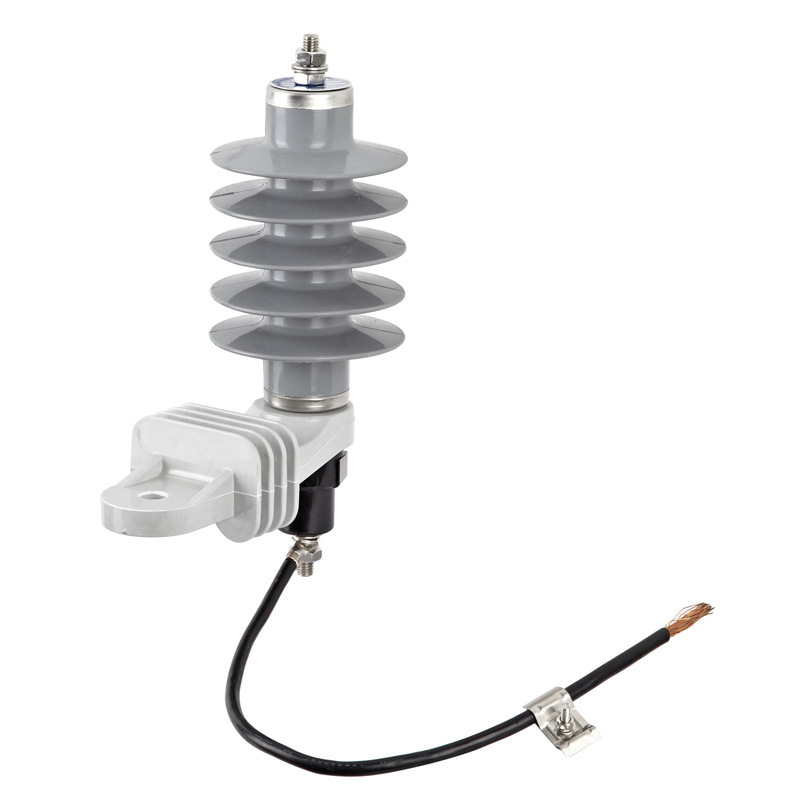

33KV өндөр хүчдэлийн шаазан шаазан Хоронгийн үйлчилгээ

5 0 Шүүмж

Энэхүү 33кВ-ын шаазантай металл ислийн хүчдэлийн хэмжигч (Загвар Y10W-33/Y5W-33) нь 33кВ-ын түгээх шугам, трансформатор, хуваарилах төхөөрөмж, дэд станцын төхөөрөмжийг хэт хүчдэлээс хамгаалах зориулалттай цоорхойгүй цайрын ислийн аянга хамгаалах төхөөрөмж юм. Полимер бүрээстэй хувилбаруудаас ялгаатай нь шаазан байшин нь дээд зэргийн бат бөх, дулааны тогтвортой байдлыг хангадаг тул механик ачаалал хэт их байдаг эсвэл хэрэглээний техникийн үзүүлэлтүүд нь шаазан хийцийг шаарддаг тохиолдолд илүүд үздэг. Цайрын ислийн варисторын цөм нь аянга цахилгаан болон сэлгэн залгахад наносекундын түвшний хариу үйлдэл үзүүлж, үлдэгдэл хүчдэлийг ≤99кВ хүртэл 10кА (8/20μs) хүртэл хавчих ба хэвийн ажиллах хүчдэлийн үед бараг тусгаарлагч шинж чанарыг хадгалдаг. 33 кВ-ын агаарын шугам, түгээх трансформатор, кабелийн холболтын хамгаалалт зэрэгт гадаа суурилуулахад тохиромжтой энэхүү хэмжигч нь аянга ихтэй бүсэд найдвартай, засвар үйлчилгээ шаарддаггүй хэт хүчдэлээс хамгаална.

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Бүтын систем

33 кВ-ын шаазан гүйдлийн хэмжигчийг хэрхэн зөв сонгох вэ

Хэт хэмжигчийг зөв сонгохын тулд дөрвөн үндсэн параметрийг системийн нөхцөл, суурилуулах орчинд тааруулах шаардлагатай.

1. Системийн хүчдэл ба газардуулгын тохиргоо

33 кВ-ын системийн хувьд системийн нэрлэсэн хамгийн их хүчдэл (Um) нь 36 кВ байна. Шаардлагатай MCOV (хамгийн их тасралтгүй ажиллах хүчдэл) нь системийн газардуулгын төрлөөс хамаарна .

Системийн газардуулгын төрөл	Хүчдэлийн коэффициент (k)	Санал болгож буй MCOV
Үр дүнтэй газардуулсан	1.0	≥ 0.8 × Ум (≥ 28.8 кВ)
Газардуулгагүй / Тусгаарлагдсан төвийг сахисан	1.25–1.4	≥ Ум/√3 × 1.25 (≥ 26 кВ)
Резонансын үндэслэлтэй	1.4–1.73	≥ Ум/√3 × 1.4 (≥ 29 кВ)

Үр дүнтэй газардуулсан саармагтай ихэнх 33кВ-ын түгээлтийн хэрэглээний хувьд 27.0–27.5кВ-ын MCOV нь стандарт бөгөөд хангалттай маржин өгдөг . Дүрмээр бол хүчдэл сааруулагчийг стандарт фаз-газрын хүчдэлээс 10-20%-иар илүү MCOV үнэлгээтэй сонгодог..

2. Нэрлэсэн цэнэгийн гүйдэл (In)

5кА (Ангилал 1 / Түгээлтийн ангилал) : Дунд зэргийн аянгын идэвхжилтэй стандарт түгээлтийн шугамд зориулагдсан. Шугамын хүчдэл сааруулагч болон жижиг хуваарилах трансформаторуудад тохиромжтой.
10кА (Ангилал 2 / Станцын ангилал) : Дэд станц, чухал трансформатор, аянгын нягтрал ихтэй газруудад. Илүү их эрчим хүч шингээх чадвар, үйлчилгээний хугацааг уртасгана. Ихэнх 33 кВ-ын дэд станцуудад ашиглахыг зөвлөж байна.

3. Мөлхөх зай ба бохирдлын түвшин

Мөлхөх зайг IEC 60815 стандартын дагуу суурилуулах орчны дагуу сонгох ёстой.

Бохирдлын түвшин	Хамгийн бага мөлхөгч	ердийн хэрэглээ
Гэрэл (I түвшин)	16 мм/кВ	Дотоод, чийгшил багатай газар
Дунд (II түвшин)	20 мм/кВ	Ерөнхий гадаа суурилуулалт
Хүнд (III–IV түвшин)	25–31 мм/кВ	Далайн эрэг, цөл, үйлдвэрлэлийн бүсүүд

36кВ-ын хамгийн их хүчдэлтэй 33кВ-ын системийн хувьд бохирдол ихтэй газруудад 900-1330 мм-ийн мөлхөх зай нь ердийн зүйл юм. Шаазан баривчлагчийг далайн эргийн болон үйлдвэрлэлийн орчинд ашиглах боломжтой..

4. Орон сууцны материалын сонголт: Шаазан ба полимер

Энэ нь механик гүйцэтгэл, суурилуулалт, өмчлөлийн нийт өртөгт нөлөөлөх чухал шийдвэр юм. Доорх харьцуулсан хүснэгтэд гол ялгааг нэгтгэн харуулав.

Аттрибут	шаазан орон сууц (энэ бүтээгдэхүүн)	Полимер орон сууц (өөр хувилбар)
Жин	Хүнд (кран/хэрэгсэх шаардлагатай)	Хөнгөн жинтэй (60-80% бага)
Механик хүч	Консолын өндөр бат бэх, хүнд цохилтод тэсвэртэй	Дунд зэрэг; уян хатан боловч бага консолын багтаамжтай
Алдааг нь горим	Хэт их нөлөөллийн үед хагарах эсвэл хагарах боломжтой	Хагардаггүй, хагардаггүй
Бохирдлын гүйцэтгэл	Тохиромжтой паалантай сайн; хангалттай мөлхөгчийг шаарддаг	Маш сайн (гидрофобик гадаргуу)
Дулааны тогтвортой байдал	Маш сайн; маш өндөр температурыг тэсвэрлэдэг	Сайн; силикон нь хэт дулааны эргэлтийн үед хөгширч болзошгүй
Суурилуулах	Болгоомжтой бэхэлгээ, тулгуур бүтцийг шаарддаг	Хялбар харьцах; илүү энгийн шон эсвэл хаалт бэхэлгээ
Ердийн хэрэглээний тохиолдол	Дэд станцууд, хүчтэй салхи/сейсмик бүс, хуучин үзүүлэлтүүд	Түгээх шугам, далайн эрэг, орон зайн хязгаарлалттай газрууд
Өмчлөлийн нийт зардал	Өндөр (ашиглах, тээвэрлэх, сэлбэг хэрэгсэл)	Ихэнхдээ бага (хөнгөн жинтэй, эвдрэл багатай)

Механик ачаалал хэт их (салхи ихтэй, газар хөдлөлтийн бүс), дулааны ачаалал ихтэй эсвэл ашиглалтын техникийн үзүүлэлтүүд нь шаазан хийцийг тодорхой шаарддаг тохиолдолд шаазан орон сууцыг сонгоно уу . Суурилуулалтын энгийн байдал, хөнгөн жин, бохирдлын дээд зэргийн гүйцэтгэл зэрэг нь нэн тэргүүнд тавигдах шаардлага бол полимер орон сууцыг сонгох хэрэгтэй.

Техникийн үзүүлэлт

Үзүүлэлтийн	нэгж	Y5W-33 (5кА)	Y10W-33 (10кА)
Үнэлэгдсэн хүчдэл (ur)	кВ (rms)	33	33
Хамгийн их тасралтгүй ажиллах хүчдэл (MCOV/Uc)	кВ (rms)	27.0–27.5	27.0–27.5
Нэрлэсэн цэнэгийн гүйдэл (In)	ид	5	10
Эгц гүйдлийн импульсийн үлдэгдэл хүчдэл (1/4μс)	кВ (Крест)	≤113	≤113
Аянга импульсийн үлдэгдэл хүчдэл (8/20μs)	кВ (Крест)	≤99	≤99
Шилжүүлэгч импульсийн үлдэгдэл хүчдэл (30/60μs)	кВ (Крест)	≤89	≤89
2 мс квадрат долгионы гүйдлийг тэсвэрлэх	A	150	250
4/10μs өндөр гүйдлийн импульсийн тэсвэрлэх чадвар	ид	65	100
Мөлхөх зай	0	750-900	1055–1330
Орон сууцны материал	—	Цахилгаан зориулалттай шаазан	Цахилгаан зориулалттай шаазан
Варисторын цөм	—	ZnO (Цайрын исэл) цоорхойгүй	ZnO (Цайрын исэл) цоорхойгүй
Стандарт	—	IEC 60099-4	IEC 60099-4
Үйлдлийн температур	°C	-40-аас +45 хүртэл	-40-аас +45 хүртэл
Өндөр	m	≤3000	≤3000

Тайлбар: Мөлхөх зай нь бохирдлын түвшингээс хамаарч өөр өөр байна. Хүсэлтийн дагуу захиалгат үнэлгээ өгөх боломжтой.

Хэрэглээний хувилбарууд ба кабелийн нийцтэй байдал

Энэхүү 33 кВ-ын шаазан хүчдэлийн хэмжигч нь дараах суурилуулалтанд зориулагдсан.

33 кВ-ын агаарын түгээх шугам: Шугамын тусгаарлагч, трансформатор, холбогдсон кабелийн төгсгөлийг аянгын улмаас үүссэн хэт хүчдэлээс хамгаална. Шугамын хүчдэл сааруулагч нь гялалзах эрсдлийг бууруулж, хамгаалалтын утас ашиглах шаардлагагүй болсон аянга ихтэй бүсэд онцгой тохиромжтой.
Түгээх трансформатор: 33кВ/11кВ эсвэл 33кВ/0.4кВ-ын трансформаторын анхдагч хэсэгт орж ирж буй хүчдэлийг ороомгийн тусгаарлагчид хүрэхээс өмнө хавчих зорилгоор суурилуулна.
Кабелийн төгсгөл ба хуваарилах төхөөрөмж: Кабелийн битүүмжлэлийн төгсгөлүүд болон холбогдсон хуваарилах төхөөрөмжийг холбосон цахилгааны кабелиар дамжих хэт хүчдэл болон түр зуурын хүчдэлээс хамгаална.
Дэд станцын тоног төхөөрөмж: 33 кВ-ын дэд станцын шин, таслуур, багажийн трансформаторыг станцын зэрэглэлийн хамгаалалт болгон ашигладаг.

Бүтээгдэхүүний харьцуулалт: 33 кВ-ын кабелийн системд зориулсан шаазан ба полимер хүчдэлийн хэмжигч

Аспект	33кВ шаазан баригч	33кВ Полимер баригч
Орон сууцны материал	Бүрхүүлтэй цахилгаан керамик	Силикон резин / FRP гол дээр EPDM
Жин (ойролцоогоор)	8-12 кг	2-4 кг
Консолын хүч	Өндөр (70,000 фунт / 311 кН хүртэл)	Тэвчээртэй
Бохирдлын эсэргүүцэл	Хангалттай мөлхөгч зайг шаарддаг	Гидрофобик гадаргуу нь усыг идэвхтэй хөдөлгөдөг
Бүтэлгүйтлийн зан байдал	Гэм буруугийн улмаас эвдэрч болзошгүй; чиглэлтэй даралт бууруулах боломжтой	Бутардаггүй; хүн ам суурьшсан газар илүү аюулгүй
Хэт ягаан туяаны / хөгшрөлтийн эсэргүүцэл	Маш сайн урт хугацааны тогтвортой байдал	Сайн; силикон хэт ягаан туяанд хөгширч болно
Тохиромжтой кабелийн төрлүүд	Бүх 33кВ XLPE, EPR, PILC кабелийн төгсгөлүүд	Үүнтэй адил; авсаархан кабелийн хайрцагт илүү тохиромжтой
Санал болгож буй орчин	Хүчтэй салхи, газар хөдлөлтийн бүс, дэд станц, өндөр температуртай байршил	Далайн эрэг, цөл, орон зайд хязгаарлагдмал суурилуулалт
Суурилуулалтын шаардлага	Кран эсвэл өргөх төхөөрөмж; хатуу тулгуур бүтэц	Гараар ажиллах; стандарт шон буюу хаалт бэхэлгээ
Дэмжлэгэ	Үе үе харааны үзлэг; маш их бохирдсон бол цэвэрлэх	харааны үзлэг; өөрийгөө цэвэрлэх гидрофобик гадаргуу

Surge Barester Conse Club:

Үнэлгээ: 0.22 ~ 500 кВт (шаазан), 0.22 ~2 ~ 220KV (нийлмэл)
АЖИЛЛАГАА: АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨ, АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨГҮЙ ЗӨВЛӨГӨӨ, АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨГҮЙ ЗӨВЛӨГӨӨ.
Орон сууцны сонголтууд: Силикон Полимерын Compole Complet Complenet Combles Combles Complege-ийн аль алинд нь баривчлах, шаазан, шаазан нь баривчлах үйлчилгээ.
Хамгаалалт ба найдвартай байдал: Хугацааны хамгаалалт, найдвартай байдал нь бат бөх барилга, дэвшилтэт технологийн улмаас ихээхэн сайжруулсан.

Манай Surge Surge-г яагаад сонгох вэ?

Дээд зэргийн хамгаалалт: Цайрын Оксидын мэс засал хийлгэх нь хэт их хүчдэлээс хэтрүүлэн хэрэглэдэг, өндөр хүчдэлийн системд найдвартай, найдвартай сонголтыг мэддэг.
Урт хугацааны бат бөх байдал: Шаазангийн орон сууц нь хүрээлэн буй орчны хохирлыг хүрээлэн буй орчны хохирол учруулдаг.
Өндөр үр ашигтай: Буулгах цоорхой, шугаман бус шинж чанар, шугаман бус шинж чанарууд нь хүчдэлийн хэт их хүчдэлийн нөхцөл байдлыг илүү үр дүнтэй, найдвартай, найдвартай арга хэлбэржүүлдэг.

Ажлын нөхцөл

1. Оржны агаарын температур: -40 ℃ ~ ~ + 40 ℃;

2. Өндөр: <= 2000м;

3. Давтамж: 48 цаг ~ 62 цаг;

4. Serge Barmer-ийн терминал давтамжийн хүчдэл нь мэс засал хийлгэх тасралтгүй ажиллах хүчнээс хэтрэхгүй байх ёстой;

5. Газар хөдлөлтийн эрч хүч нь 8 градусаас бага;

6. Макс. Салхины хурд нь 35м / сек.

Үндсэн Techical параметр

1. Металл Оксидын полияр орон сууцны орон сууцны орон сууцны (Gapless) Type Spece (5KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-5w-6	6	5.1	18		320	150	65
Yh-5w-9	9	7.65	27		430	150	65
Yh-5w-12	12	10.2	36		430	150	65
Yh-5w-15	15	12.75	45		530	150	65
Yh-5w-18	18	15.3	54		530	150	65
Yh-5w-21	21	16.8	63		640	150	65
Yh-5w-24	24	19.2	72		640	150	65
Yh-5w-27	27	21.6	81		740	150	65
Yh-5w-30	30	24	90		890	150	65
Yh-5w-33	33	26.4	99		890	150	65
Yh-5w-36	36	28.8	108		1115	150	65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-10w-6	6	5.1	18	1	320	250	100
Yh-10w-9	9	7.65	27	1	430	250	100
Yh-10w-12	12	10.2	36	1	430	250	100
Yh-10w-15	15	12.75	45	1	530	250	100
Yh-10w-18	18	15.3	54	1	530	250	100
Yh-10w-21	21	16.8	63	1	640	250	100
Yh-10w-24	24	19.2	72	1	740	250	100
Yh-10w-27	27	21.6	81	1	740	250	100
Yh-10w-30	30	24	90	1	890	250	100
Yh-10w-33	33	26.4	99	1	890	250	100
Yh-10w-36	36	28.8	108	1	1115	250	100
Yh-10w-42	42	33.6	126	2	1260	400	100
Yh-10w-48	48	39	139	2	1260	400	100
Yh-10w-54	54	42	160	2	1260	400	100
Yh-10w-60	60	48	178	2	1465	400	100
Yh-10w-66	66	52.8	196	2	1465	400	100
Yh-10w-72	72	57	214	2	2255	400	100
Yh-10w-84	84	67.2	244	2	2255	400	100
Yh-10w-90	90	72.5	249	2	2255	400	100
Yh-10w-96	96	75	265	3	3555	800	100
Yh-10w-108	108	84	281	3	3555	800	100
Yh-10w-120	120	96	300	3	4153	800	100
Yh-10w-150	150	120	416	3	5040	800	100
Yh-10w-200	200	156	520	3	7110	800	100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-20w-108	108	84	281	3	3555	800	100
Yh-20w-120	120	96	300	3	4153	800	100
Yh-20w-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y5w-6	6	5.1	18		280	150	65
Y5w-9	9	7.65	27		320	150	65
Y5w-12	12	10.2	36		320	150	65
Y5w-15	15	12.75	45		450	150	65
Y5w-18	18	15.3	54		450	150	65
Y5w-21	21	16.8	63		450	150	65
Y5w-24	24	19.2	72		510	150	65
Y5w-27	27	21.6	81		510	150	65
Y5w-30	30	24	90		890	150	65
Y5w-33	33	26.4	99		890	150	65
Y5w-36	36	28.8	108		890	150	65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y10w-6	6	5.1	18	1	280	250	100
Y10w-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10w-15	15	12.75	45	1	450	250	100
Y10WW-18	18	15.3	54	1	450	250	100
Y10w-21	21	16.8	63	1	450	250	100
Y10w-24	24	19.2	72	1	510	250	100
Y10w-27	27	21.6	81	1	510	250	100
Y10w-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10w-36	36	28.8	108	1	890	250	100
Y10w-42	42	33.6	126	2	1256	400	100
Y10w-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10w-66	66	52.8	196	2	1440	400	100
Y10WW-72	72	57	214	2	1440	400	100
Y10w-84	84	67.2	244	2	2200	400	100
Y10ww-90	90	72.5	249	2	2200	400	100
Y10w-96	96	75	265	3	3350	800	100
Y10w-108	108	84	281	3	3350	800	100
Y10w-120	120	96	300	3	3948	800	100
Y10w-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y20w-108	108	84	281	3	3555	800	100
Y20w-120	120	96	300	3	4106	800	100
Y20w-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20w-444	444	324	1106	4	17052	2000	100
