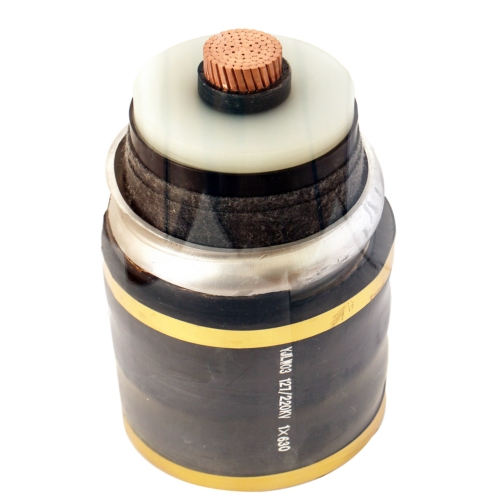

Бүтээгдэхүүний танилцуулга: 64/110кВ XLPE хөнгөн цагаан бүрээс EHV цахилгаан кабель
Энэхүү 64/110 кВ-ын XLPE хөнгөн цагаан бүрээстэй EHV цахилгаан кабель нь орчин үеийн цахилгаан сүлжээний дэд бүтцэд бат бөх, найдвартай бөөнөөр нь цахилгаан дамжуулах зориулалттай. IEC 60840 стандартын дагуу бүтээгдсэн, түүний үндсэн хэсэг нь цахилгаан болон дулааны өндөр үзүүлэлттэй байхын тулд XLPE (Cross-Linked Polyethylene) тусгаарлагчийг ашигладаг. Хамгаалалтын гол давхарга болох оёдолгүй Атираат хөнгөн цагаан бүрээс нь уртын дагуу усны маш сайн хаалт, дээд зэргийн механик хамгаалалтаар хангадаг бөгөөд энэ нь газар доорхи дамжуулалт, сүлжээ хоорондын холболт, далайн салхин цахилгаан станцын экспортын кабель зэрэг шаардлагтай хэрэглээнд тохиромжтой. Энэхүү нэмэлт өндөр хүчдэлийн кабель нь цахилгаан эрчим хүчийг үр ашигтай, найдвартай дамжуулах тулгын шийдэл юм.
| Тоо хэмжээ: | |
|---|---|
Манай 66–500 кВ-ын XLPE тусгаарлагчтай цахилгаан кабель нь өндөр хүчдэлийн (HV) болон хэт өндөр хүчдэлийн (EHV) цахилгаан дамжуулах хамгийн чухал олон улсын хоёр стандартын дагуу үйлдвэрлэж, туршиж, баталгаажуулсан.
| Стандарт | хүчдэлийн мужийг | хэрэглэх хүрээ |
|---|---|---|
| IEC 60840:2011 | 30 кВ (Ум=36 кВ) 150 кВ хүртэл (Ум=170 кВ) | HV газар доорх болон шумбагч онгоц дамжуулах зориулалттай шахмал тусгаарлагч кабель ба туслах хэрэгслүүд |
| IEC 62067:2011 | 150 кВ-оос дээш (Ум=170 кВ) 500 кВ хүртэл (Ум=550 кВ) | EHV цахилгааны холболт, далайн салхин цахилгаан станц, холын зайн сүлжээний харилцан холболтод зориулсан шахмал тусгаарлагч кабель |
✅ Энэ нь яагаад чухал вэ: IEC гэрчилгээ нь дэлхийн хэмжээнд хүлээн зөвшөөрөгдөх, урт хугацааны найдвартай ажиллагаа, олон улсын кабелийн хэрэгслүүд болон төгсгөлийн системд нийцэхийг баталгаажуулдаг.
East Energy Electrical Engineering (4E) нь дараахь асуудлуудад хамгийн хэмнэлттэй, техникийн оновчтой шийдлүүдийг хангахын тулд HV/EHV кабелийн олон төрлийн загварыг санал болгодог.
Газар доорх цахилгаан дамжуулах
Шумбагч онгоцны кабелийн холбоосууд
Тунелийн суурилуулалт (метро, зам, нийтийн үйлчилгээний коридор)
Боломжтой барилга байгууламжийн бүрэн жагсаалтыг доор харуулав. Тус бүр нь дээд зэргийн механик хамгаалалт, ус үл нэвтрэх зориулалттай Атираат хөнгөн цагаан бүрээсийг (CAS) тойрон бүтээгдсэн.
| Төрөл | нэр | хамгийн тохиромжтой |
|---|---|---|
| Cu / XLPE / CAS / PVC | Зэс дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PVC бүрээстэй | Хуурай эсвэл дунд зэргийн чийглэг нөхцөл |
| Cu / XLPE / CAS / CAS / LWR / PVC | Зэс дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PVC бүрээстэй, уртааш усанд тэсвэртэй | Нойтон эсвэл живсэн орчин |
| Cu / xlpe / cas / cas / pe | Зэс дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PE бүрээстэй | Химийн болон чийгийн эсэргүүцэл |
| Cu / XLPE / CAS / LWR / PE | Зэс дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PE бүрээстэй, уртааш усанд тэсвэртэй | PE бүрээс + усны хаалтыг хоёуланг нь шаарддаг эрэлт хэрэгцээтэй програмууд |
| Ал / XLPE / CAS / PVC | Хөнгөн цагаан дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PVC бүрээстэй | Зардал багатай HV/EHV дамжуулалт |
| Al / XLPE / CAS / LWR / PVC | Хөнгөн цагаан дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PVC бүрээстэй, уртааш усанд тэсвэртэй | Хөнгөн цагаан дамжуулагчтай нойтон орчин |
| Ал / XLPE / CAS / CAS / PE | Хөнгөн цагаан дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PE бүрээстэй | Зэврэлтээс хамгаалах эсэргүүцэл + хөнгөн цагаан дамжуулагч |
| AL / XLPE / CAS / LWR / PE | Хөнгөн цагаан дамжуулагч, XLPE тусгаарлагч, Атираат хөнгөн цагаан бүрээс, PE бүрээстэй, уртааш усанд тэсвэртэй | Бүрэн хамгаалалт: хөнгөн цагаан, PE бүрээс, усны хаалт |
Кабелийн дамжуулагчийг зэс эсвэл хөнгөн цагаанаар хийж болно. Сонголт нь таны төслийн одоогийн даацын шаардлага, төсөв, механик хүч чадлын хэрэгцээ зэргээс хамаарна.
| Дамжуулагч материалын | давуу тал |
|---|---|
| Зэс | Дамжуулах чадвар өндөр, дамжуулагчийн хэмжээ бага, механик хүч чадал нэмэгддэг |
| Хөнгөн цагаан | Хөнгөн жин, материалын өртөг бага, дамжуулах чадвар сайтай |
✅ 4E аль алиныг нь санал болгож байна. Бид танд төслийн эдийн засгийн онцлогт тулгуурлан оновчтой дамжуулагчийг сонгоход тусална.
| Онцлог | Техникийн ашиг тус |
|---|---|
| IEC 60840 & IEC 62067 стандартад нийцсэн | Олон улсын HV/EHV төслүүдэд бүрэн баталгаажсан - үл нийцэх эрсдэлгүй |
| Атираат хөнгөн цагаан бүрээс (CAS) | Механик хамгаалалт, ус үл нэвтрэх, богино залгааны өндөр хүчин чадалтай |
| Xlpe дулаалга | Диэлектрикийн өндөр бат бэх, бага диэлектрик алдагдал, маш сайн дулааны гүйцэтгэл (90 ° C тасралтгүй, 250 ° C богино холболт) |
| Уртааш усны эсэргүүцэл (LWR) | Шумбагч онгоц, газар доорх болон нойтон хонгилын суурилуулалтанд нэмэлт ус хаах боломжтой |
| PE эсвэл PVC гадна бүрхүүл | Химийн / чийгэнд тэсвэртэй PE; Гадаа/газар доорх ерөнхий хэрэглээнд зориулсан PVC |
| Зэс эсвэл хөнгөн цагаан дамжуулагч | Төслийн хэрэгцээнд тулгуурлан уян хатан сонголт хийх |
| Хүчгүйсийн хүрээ | 66 кВ, 110 кВ, 132 кВ, 220 кВ, 330 кВ, 400 кВ, 500 кВ |
| Хэрэглээний | ердийн тохиолдол |
|---|---|
| Газар доорх цахилгаан дамжуулах | Хотын сүлжээний холболт, дэд станцын тэжээгч, аж үйлдвэрийн парк |
| Шумбагч онгоцны кабелийн холбоосууд | Далайн салхин цахилгаан станцууд, арлын холболтууд, далай дамнасан эрчим хүчний холболтууд |
| Тунелийн суурилуулалт | Метроны систем, замын хонгил, нийтийн үйлчилгээний коридор |
| Газар доорх хөрвүүлэлтийн зардал | Гоо зүйн болон байгаль орчныг сайжруулах төслүүд |
| Сэргээгдэх эрчим хүчний интеграцчлал | Нар, салхины цахилгаан станцыг цуглуулах, дамжуулах |
| Цахилгаан станцын холболтууд | Дамжуулах сүлжээнд генераторын шатлалт (GSU). |
| Давхаргын | материалын | функц |
|---|---|---|
| Conductor | Зэс эсвэл хөнгөн цагаан (сегмент эсвэл дугуй судалтай) | Өндөр дамжуулалт, бага эсэргүүцэл |
| Кондуктор дэлгэц | Шахмал хагас дамжуулагч XLPE | Цахилгаан талбайн жигд байдал |
| Тусгаарлал | XLPE (хөндлөн холбоот полиэтилен) | Өндөр диэлектрик хүч чадал, дулааны тогтвортой байдал |
| Тусгаарлагч дэлгэц | Шахмал хагас дамжуулагч XLPE | Цахилгаан талбайн хяналт |
| Ус хавагнах соронзон хальс (заавал биш) | Усны уртааш эсэргүүцэх сонголттой | Чийгийг хаах |
| Металл бүрээс | Атираат хөнгөн цагаан (CAS) | Механик хамгаалалт, ус үл нэвтрэх, богино залгааны хамгаалалт |
| Гаднах бүрээс | PVC эсвэл PE | Байгаль орчныг хамгаалах, зэврэлтэнд тэсвэртэй |
| Параметрийн | утга |
|---|---|
| Хүчгүйсийн хүрээ | 66 кВ, 110 кВ, 132 кВ, 220 кВ, 330 кВ, 400 кВ, 500 кВ |
| Дамжуулагч материал | Зэс эсвэл хөнгөн цагаан |
| Тусгаарлал | XLPE (хөндлөн холбоот полиэтилен) |
| Металл бүрээс | Атираат хөнгөн цагаан (CAS) |
| Усны хаалт | Нэмэлт уртааш усанд тэсвэртэй (LWR) |
| Гаднах бүрээс | PVC эсвэл PE |
| Хэсэгчилсэн гадагшлуулах | ≤ 5 pC 1.5 U₀ дээр |
| Үйлдлийн температур | 90°C (хэвийн), 250°C (богино холболт) |
| Ж төсв | IEC 60840:2011, IEC 62067:2011 |
| Ашиг тус | яагаад чухал вэ? |
|---|---|
| IEC гэрчилгээтэй | IEC 60840 ба IEC 62067 стандартад бүрэн нийцсэн - дагаж мөрдөх эрсдэлгүй |
| Өргөн хүчдэлийн хүрээ | 66 кВ-оос 500 кВ хүртэл – таны HV/EHV-ийн бүх хэрэгцээнд зориулагдсан нэг нийлүүлэгч |
| Уян хатан барилга | Зэс эсвэл хөнгөн цагаан дамжуулагч; PVC эсвэл PE бүрээс; усны хаалттай эсвэл усгүй |
| Атираат хөнгөн цагаан бүрээс | Гөлгөр бүрээстэй харьцуулахад дээд зэргийн механик хамгаалалт, ус үл нэвтрэх чанар |
| Дэлхий нийтээр хүлээн зөвшөөрөх | Олон улсын сүлжээний төсөл, далайн салхин цахилгаан станц, шумбагч онгоц холбогчдод тохиромжтой |
| Тохируулах боломжтой | Дамжуулагч материал, бүрээсийн төрөл, усны хаалт, уртыг хүсэлтээр авах боломжтой |
