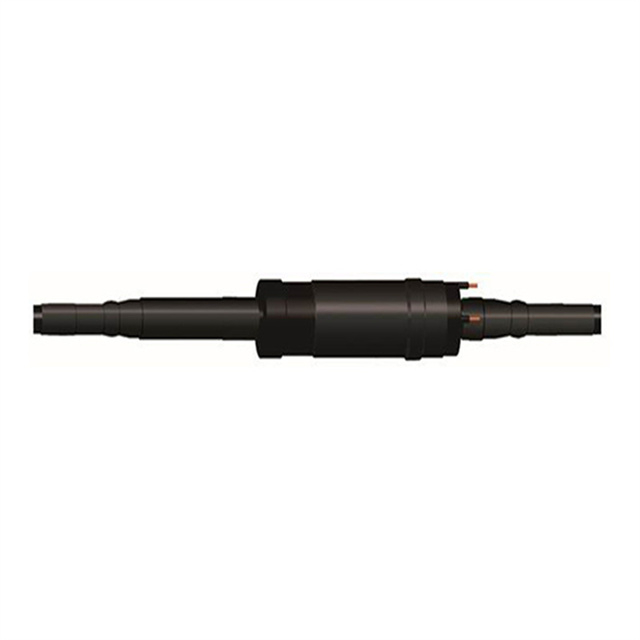

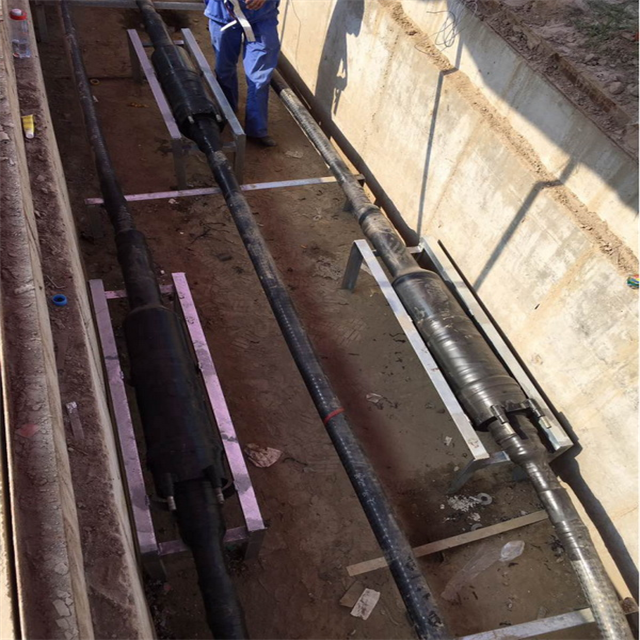

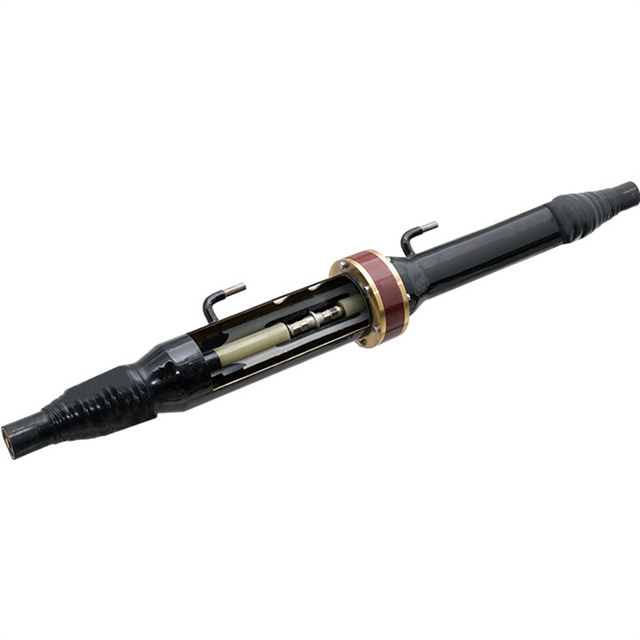

64 / 110KV-ийн тусгаарлагдсан төрөл кабельны кабельны кабельны нэг нь газар доорхи, хэт ачаалал бүхий найдвартай, үр дүнтэй арга хэмжээ юм. Энэ үе нь үйлдвэрийн хэвний тусгаарлагдсан тусгаарлагч бүрэлдэхүүн хэсгүүдийг багтаасан бөгөөд энэ нь үйлдвэрийн хэлбэржүүлсэн тусгаарлагч бүрэлдэхүүн хэсгүүдийг багтаасан бөгөөд чанартай чанар, гүйцэтгэлийг баталгаажуулдаг. Өндөр цөхлөгийн EPDM резин эсвэл цахиурын резинэн дулаалга, илүү цахилгаан дулаалга, механик эдийн засгийн заалт, механик эдийн засгийн даралт, механик хүч, хамтын байдлын заалтнуудыг хардаг.
Үе мөч нь стресстэй тусгаарлагдсан тусгаарлагч, стресстэй дизайн нь хэсэгчилсэн, стресс хянах боломжтой бөгөөд стресстэй дизайн нь хэсэгчилсэн болон урт хугацааны найдвартай найдвартай байдлыг арилгахаас сэргийлдэг. Гаднах бүрээс нь uv-тогтворжсон полиэтилен, хөрөнгийг чийгшил, химийн бодис, механик цэргээс хамгаалахыг санал болгодог. Үйлдвэрийн тест нь хэсэгчилсэн гадагшлах, хүчдэл, хүч чадал, хүчирхийлэлийг баталгаажуулах, Дулаан дугуйн тестийг баталгаажуулахын тулд IEC 61442 ба en 50673 стандартыг баталгаажуулах.
Үйлдвэрийн угтварын загвар : Төрөлх гараар суурилуулсан үе мөчтэй харьцуулахад 50% -иар харьцуулах, тусгай хэрэгсэл, цэвэр өрөөний орчинд харьцуулахад харьцуулахад 50% -иар буурдаг.
Өндөр цахилгаан тоглолт : Стресс хянах технологи нь цахилгаан товчийг дарж, үнэлгээний хэмжээнээс доогуур түвшний гадаргуу дээр хуваагдана.
Байгаль орчны тэсвэртэй байдал : Усан ороолт, хийн нягт лац нь чийгтэй, намгархаг суулгац, намгархаг газрын хүснэгтүүд, өндөр усны ширээн дээр тавьдаг.
Механик бат бөх байдал : Хөрс, бетонон эсвэл COMILE-ийн ТЕНДЕРИЙН ТӨЛӨВЛӨГӨӨГИЙН ХОЛБОГДОГЧДААНЫ ТӨЛӨВЛӨГӨӨ, ЭРДЭМТЭЙ, ХӨДӨЛМӨРИЙН ЭРХ ЗҮЙН ЭРХ ЗҮЙН ЭРХ ЗҮЙН ЭРХ ЗҮЙН ЭРДЭМТЭЙ.
Өргөн температурын хүрээ : Кабель ба Хэт их цаг уурын нөхцлийг бүрдүүлэх -40 ° C-ээс + 90 ° C хүртэл ажиллуулдаг.
Шумбагч кабелийн системүүд : Доод түвшний салхин цахилгаан станцууд, далайн үйрмэгийн ферм, interstintent Covers.

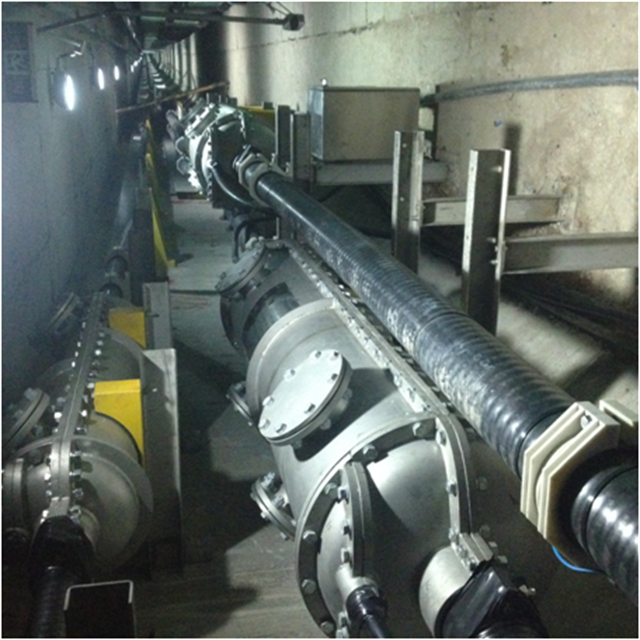

Хот суурин газрын сүлжээ : 64KV ба 110KV, 110KV газар доорхи кабелид ашигласан, орон зайг багасгах, суулгацын нарийн төвөгтэй байдал.
Аж үйлдвэрийн эрчим хүчний хуваарилалт : Беншийн ургамлын гаралтай кабелийг нефть химийн ургамал, ган тээрэм, их хэмжээний үйлдвэрлэлийн байгууламж,
Сэргээгдэх эрчим хүчний интеграц : Нарны ферм, салхины цэцэрлэгт хүрээлэн, хүчдэлийн хэлбэлзэл, хүчдэл, хүчдэлийн хэлбэлзэлтэй, механик чичиргээ, хүчдэлийн хэлбэлзэл, хүчдэлийн хэлбэлзэл, хүчдэлийн хэлбэлзэлтэй эх үүсвэрээс.
Дамжийн газар руу шилжих шилжилт : Далд кабелийн оролтын шилжилтийг шилжүүлэхэд шилжих шугамын цэгээс шилжих найдвартай холболтыг өгдөг.
А: Хамтарсан шууд оршуулгын програмуудад суулгаж болно?
Х: Тийм ээ, гаднах бүрээс нь хөрсний химийн бодис, микробионгийн зэвсгийг эсэргүүцдэг.
Асуулт: Багаж квадрат диаметр нь багахан талбайн хамгийн их багтдаг?
Х: ТУСГАЙ ШИЛДЭГ 2400 мм-ээс 1200 мм зайтай кабелийн хөндлөн огтлолын кабелийн хөндлөн огтлолын хэмжээ.
Асуулт: Усны урсацын эсрэг хамтарчууд хэрхэн битүүмжилсэн бэ?
Х: Резинэн o-цагираг, наалдамхай давхарга ба наалдамхай лац нь живсэн програмд 10 баарны даралтыг бий болгосон, усны даралтыг 10 баарын даралтыг бий болгохын тулд 10 баарны даралтыг бий болгосон.
А: Хамтарсан нь газардуулга шаарддаг уу??
Х: Тийм ээ, газарзүйн зурвас нь IEC газрын стандартыг аюулгүй болгох,
Асуулт: Хамтарсан үйлчилгээний хүлээгдэж буй амьдрал гэж юу вэ?
Х: Энгийн үйл ажиллагааны хэвийн нөхцөлд 30-40 жилийн хугацаатай, өндөр хүчдэлийн хүч чадлын амьдралын хэв маягаар үйлчилдэг.

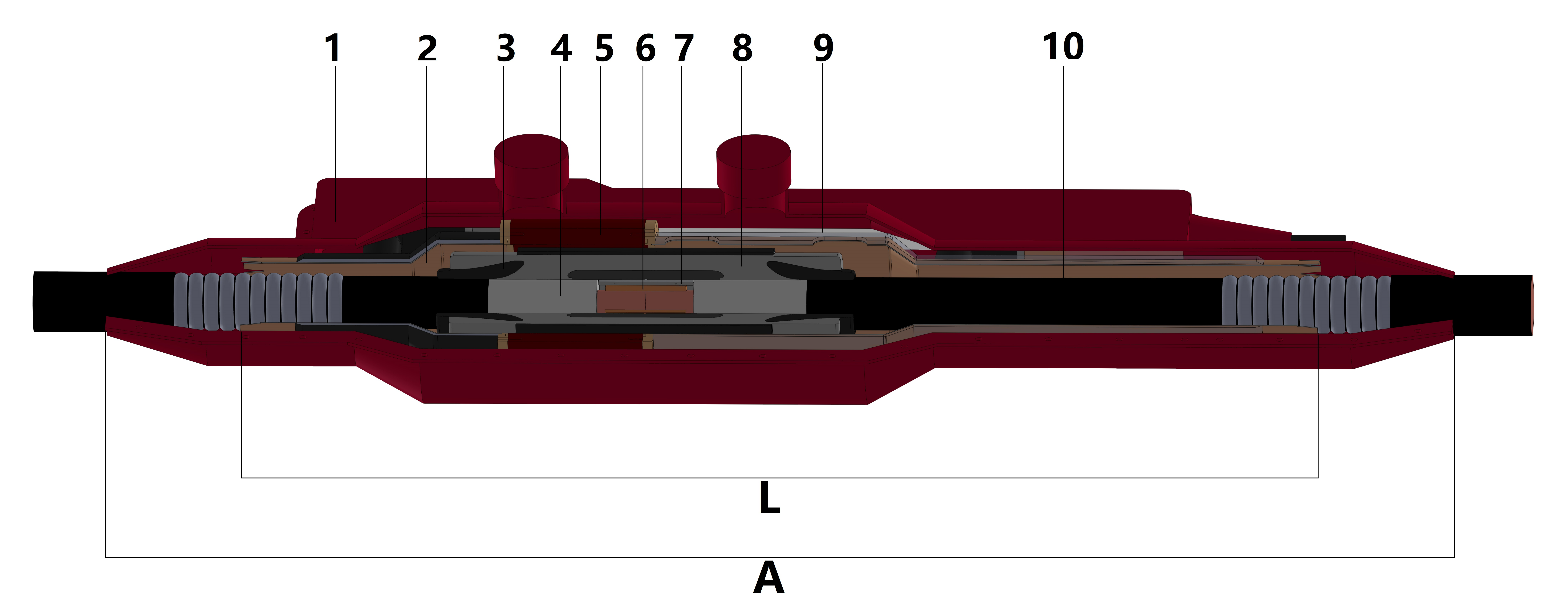

Хэмжээ мм | 48 / 66KV | 64 / 110KV | 80 / 138KV | 127 / 220кв |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Параметрийн | тодорхойлолт |
|---|---|
| Үнэлэгдсэн хүчдэл (u₀ / u / um) | - U₀ : Cordercor-ийн хоорондох цахилгаан эрчим хүчний давтамжийн хүчдэл (kv) - U : Системийн хүчдэлийн хүчдэл (KV) - UM : Системийн хамгийн их хүчдэл: Системийн хамгийн их хүчдэл (KV) |
| Аянгын импульс хүчдэлийг тэсвэрлэх (LIWV) | Аянгын цохилтонд үе мөчний хүч чадал нь аянгын цохилтонд тэсвэртэй (жишээ нь, 95 кВ, 170 кВ, 250 кВ) |
| Цахилгаан давтамж нь хүчдэл тэсвэрлэх чадвартай | AC хүчдэл нь чадварыг тэсвэрлэх чадварыг тэсвэрлэх (жишээ нь, 22 кВ) |
| Хэсэгчилсэн гадагшлах түвшин | Хамгийн бага байх ёстой (жишээ нь, <10 PC) |
| Одоогийн үнэлгээ (A) | Тасралтгүй гүйдлийн хүчин чадал (дамжуулагчийн хэмжээ, материалаас хамаарна) |
| Богино хэлхээний гүйдэл (KA, 1S эсвэл 3 эсвэл 3) | Хамгийн их буруу байгаа одоогийн одоогийн үе мөч нь эвдрэлгүйгээр зохицуулж чаддаг |
Зүйл | Шалгалтын шаардлагын | Тооны төрөл | Бүтээгдэхүүний төрөл | ||||||
48/66 | 64/110 | 127/220 | Шаазан бутлах | Нийлмэл автобус | Гис цуцлах | Шулуун, тусгаарлагч хамтарсан үеэр | Зөөлөн хуурай төрлийн цуцлалт | ||
Тохиромжтой битүүмжлэх, шаазан бутлах, нийлмэл бутлуур | 0.25 ± 0.01MPA / 1 цаг, гоожсонгүй | R | ✔ | ✔ | ✔ | — | — | ||
Epoxy бут | 0.6 ~ 0.7MPA / 1 цаг, гоожсонгүй | ||||||||
Угсармал биеийг хэсэгчилсэн гадагшлуулах тест | 72кв | 96кв | 190кв | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Дэвсгэр дээр хэсэгчилсэн гадагшлуулах | |||||||||
Угсармал биеийн хүч чадлын давтамж нь хүчдэлийн тестийг тэсвэрлэдэг | 120кв | 160кв | 318kv | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30мин, ямар ч задаргаа задардаггүй | |||||||||
Орчны температурт хэсэгчилсэн гадагшлуулах тест | 72кв | 96кв | 190кв | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Дэвсгэр дээр хэсэгчилсэн гадагшлуулах | |||||||||
Дулааны унадаг дугуйн хүчдэлийн тест | 96кв | 128kv | 254kv | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 мөчлөг, алга болоогүй | |||||||||
Өндөр температурт хэсэгчилсэн гадагшлуулах | 72кв | 96кв | 190кв | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Дэвсгэр дээр хэсэгчилсэн гадагшлуулах | |||||||||
Гэрэлтүүлгийн импульсийн хүчдэлийн хүчдэл ба дараагийн хүч чадал нь хүчдэлийн тестийг тэсвэрлэдэг | 450кв | 550кв | 1050кв | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 удаа, алга болоогүй байна | |||||||||
120кв | 160кв | 318kv | |||||||
15мин, ан цав байхгүй | |||||||||
Шууд булшлагдсан үе мөчний гаднах хамгаалалтын хүчээр хүчдэлийн тест | 60 / 75KV-ийн үр нөлөө, 30 / 37.5KV-ийн аль алинд нь, 30/37.5KV-ийг газар дээр нь нүүлгэнэ | 60 / 95KVIMPACENT, 30 / 47.5KV-ийн аль алиныг нь нэг үзүүрт газар дээр нь харуул | T | — | — | — | ✔ | — | |
Дагалдах хэрэгслүүдийг суулгасны дараа битүүмжлэх тест | 0.25 ± 0.01MPA / 1 цаг, гоожсонгүй | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Гадаа цуцлах давтамжийн хүчдэл борооны тест | 140кв | 185кв | 460KV | T | ✔ | ✔ | — | — | ✔ |
1min, ямар ч задаргаа | |||||||||
Дан инсулилаторын хүчдэлийн тест | 20KV / 1min, ямар ч задаргаа байхгүй | T | ✔ | ✔ | — | — | — | ||
Гаднах цуцлах радио интерференцийн тест | 61кв | 81кв | 140кв | A | ✔ | ✔ | — | — | ✔ |
1mhz радио хөндлөнгийн оролцоо, хүчдэл ≤450μV | 1mhz радио хөндлөнгийн оролцоо, хүчдэл ≤50000p | ||||||||
Дагалдах дээжийн тест | Дагалдах хэрэгслийн системийг илрүүлэх, мэдэгдэхүйц алдаа гарахгүй | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
DC хүчдэлийн тест | / | Дотоод дамжуулагч болон хамтарсан болон металлын дэлгэцийн хооронд 20кв / 1 минут | T | — | — | — | ✔ | — | |
Pearder-ийг холбосон шон (хоолой) даралтыг гагнуурын тест хийх | Эрхмөлсний дараа нийт эсэргүүцэл нь үүнтэй ижил урттай, хөндлөн огтлолын хэсгээс 1.2 дахин их биш юм | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
