| хөндлөн огтлолын талбай: | |
|---|---|
| Тоо хэмжээ: | |
APC

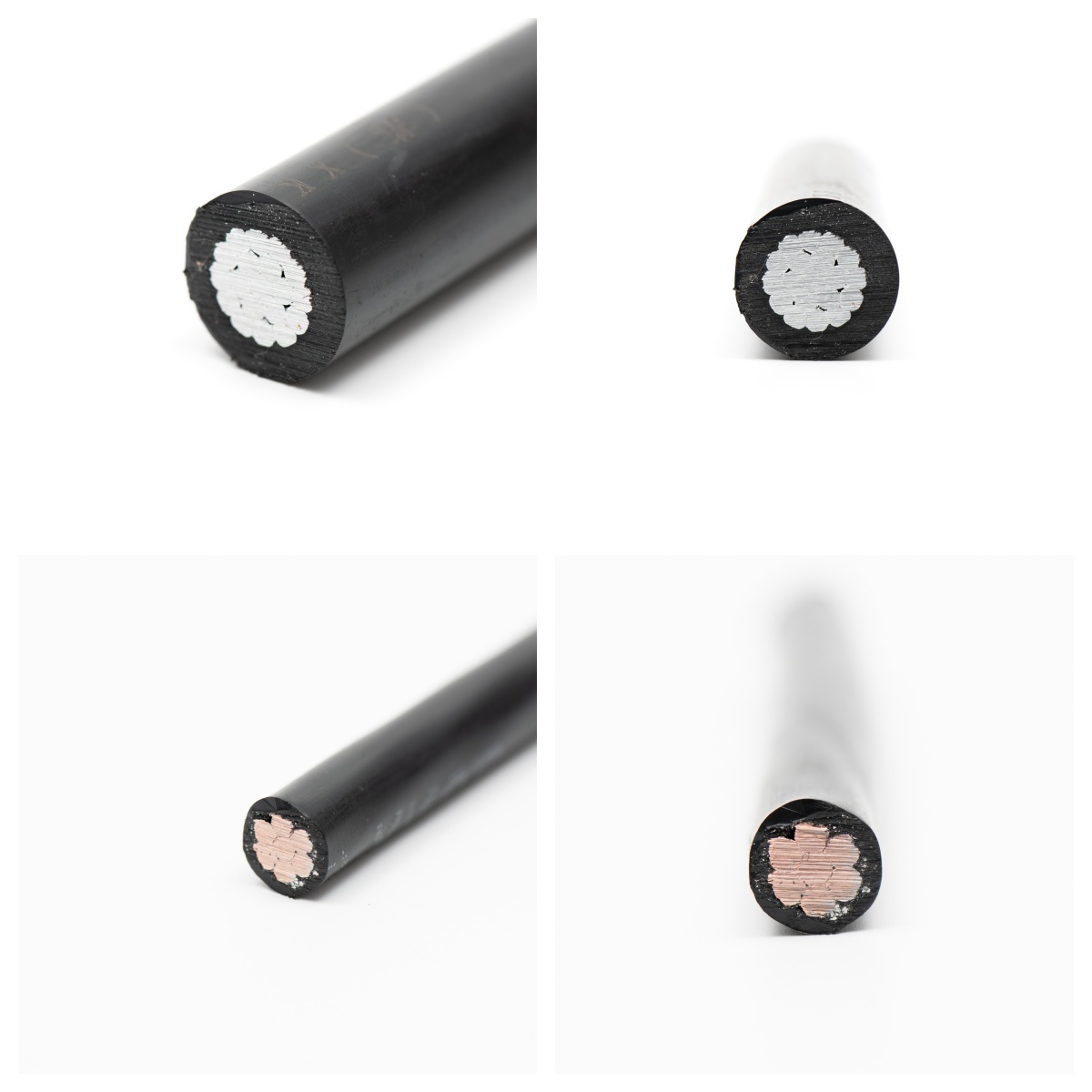

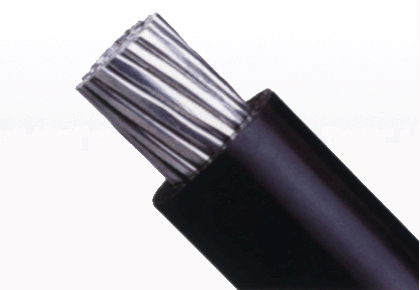

East Energy Electrical Engineering Co., Ltd нь хот, хөдөө орон нутаг, үйлдвэрлэлийн салбарт аюулгүй, найдвартай, үр ашигтай цахилгаан дамжуулах зориулалттай XLPE тусгаарлагч бүхий өндөр хүчин чадалтай Aerial Bundled Conductors (ABC) үйлдвэрлэх чиглэлээр мэргэшсэн.
| Бүрэлдэхүүн хэсгийн | материалын | гол шинж чанар |
|---|---|---|
| Фазын дамжуулагч | Өндөр цэвэр хөнгөн цагаан (H68 Al) | Маш сайн цахилгаан дамжуулах чанар |
| Төвийг сахисан элч | Хөнгөн цагааны хайлш | Механик хүч + зэврэлтэнд тэсвэртэй |
| Тусгаарлал | Хөндлөн холбоост полиэтилен (XLPE) | -40 ° C-аас + 90 ° C хүртэл температурын хүрээ |
Агаарын цахилгаан түгээх сүлжээ
Хөдөөгийн цахилгаанжуулалтын төслүүд
Хотын дэд бүтцийн шинэчлэл
Аж үйлдвэрийн цахилгаан хангамжийн систем
Бид олон улсын стандартыг чанд мөрдөж, үйлдвэрлэлийн алхам бүрт нарийвчлалыг эрхэмлэдэг.
| Стандарт | тодорхойлолт |
|---|---|
| IEC 60502 | Шахмал тусгаарлагчтай цахилгаан кабель |
| Cenelec hd 626 | Агаарт хуваарилах зориулалттай агаарын багц кабель |
| Astm b231 | Цахилгааны зориулалттай хөнгөн цагаан дамжуулагч |
| Параметрийн | тодорхойлолт |
|---|---|
| Дамжуулагчийн диаметрийн хүлцэл | ±0.1мм |
| Төвлөрсөн судал (≤ 50мм⊃2;) | 7 цөмт |
| Төвлөрсөн судал (50–150мм⊃2;) | 19 цөмт |
| Багцын загвар | Нэгдсэн - тусдаа тулгуур бүтцийг арилгадаг |
Төслийн янз бүрийн шаардлагуудыг хангахын тулд бид дараах зүйлсийг бүрэн тохируулахыг санал болгож байна:
| Параметрийн | хүрээ / Сонголтууд |
|---|---|
| Хөндлөн огтлолын талбай | 10мм⊃2;-аас 400мм⊃2; хүртэл |
| Багцын тохиргоо | Дуплекс (2×16+1×16), Гурвалсан (3×25+1×25), Дөрвөн тал, захиалгат |
| Тусгаарлагч материал | XLPE эсвэл HDPE |
| Хүчдэлийн үнэлгээ | LV (0.6/1kV) -аас MV (11kV / 33kV) |
Бүс нутгийн стандартууд (AS/NZS, NBR, GOST)
Үйлчлүүлэгчийн брэнд (захиалгаар хэвлэх, савлах)
Байгаль орчны онцгой нөхцөл (халуун орны, цөл, далайн эрэг)
| Параметрийн | үнэ цэнэ | стандарт |
|---|---|---|
| Үнэлэгдсэн хүчдэл | 0.6/1кВ (LV) / 11кВ–33кВ (МВ) | Cenelec hd 626 |
| Дамжуулагч материал | H68 Al (фаз), Al хайлш (төвийг сахисан) | Astm b231 |
| Тусгаарлал | XLPE / PE (хамгийн их температур 90 ° C) | IEC 60502 |
| Багцын тохиргоо | Дуплекс, триплекс, дөрвөлжин | Тохируулах боломжтой |
| Хөндлөн хэсгүүдийн хүрээ | 10 - 400 мм⊃2; | HD 626 |
| Үйлдлийн температур | -40 хэмээс +90 хэм хүртэл | En 50618 |
| Богино залгааны температур | 250°C (хамгийн ихдээ 5 сек) | IEC 60502 |
| Дулаалгын зузаан | 0.7 - 3.5 мм | IEC 60502 |
| Гаднах бүрхүүлийн өнгө | Хар, саарал, цэнхэр эсвэл захиалгат (хэт ягаан туяанд тогтворжсон) | Хэрэглэгчийн хүсэлт |
| Дамжуулагчийн Хэмжээ | Утасны тоо | Утасны төрөл |
|---|---|---|
| 10-50 мм⊃2; | 7 утас | Төвлөрсөн |
| 50-150 мм⊃2; | 19 утас | Төвлөрсөн |
| 150-400 мм⊃2; | 37 утас (заавал биш) | Төвлөрсөн |
| Attructibuct | HD 626 ABC | Уламжлалт кабель |
|---|---|---|
| Их Болектын хурд | 30% илүү хурдан | Удаан |
| Цамхаг ачаалал | 40% бууруулсан | Өндөр зардал |
| LifeSpane | 25+ жил | 15-20 жил |
| Аюулгүй байдлаар | CENELEC HD 626 / IEC 60502 | Хувьсагч |
| Дэмжлэгэ | Олиггүй | Хямд |
| Модтой холбоо барих эрсдэл | Багасгасан | Өндөр |
| Гоо зүй | Авсаархан, цэвэрхэн | Үзэгдэх утас |
| Сценарийн | техникийн тохирох | тэтгэмж |
|---|---|---|
| Барилгын цогцолбор | Гадна чимэглэлийн нэгдсэн хуваарилалт | Гоо сайхны + унжилтыг багасгана |
| Түүхэн дүүргүүд | Нарийн гудамжны шугамууд | Компакт дизайн |
| Эргийн амралтын газар | Давстай агаарын өртөлт | 25 жилийн зэврэлтний эсэргүүцэл |
| Сэргээгдэх микрограм | Нарны эрчим хүчээр ажилладаг гэрэлтүүлэг | Хэт ягаан туяанд тэсвэртэй XLPE |
| Аж үйлдвэрийн паркууд | Өндөр нягтралтай сүлжээнүүд | Хурдан суурилуулалт |
| Нисэх буудлууд | ХБЗ/Терминал гэрэлтүүлэг | Найдвартай хүч |
| Төмөр замын буудлууд | Платформ/конкурс хуваарилалт | Удаан эдэлгээтэй, цаг агаарт тэсвэртэй |
| Сценарийн | техникийн тохирох | тэтгэмж |
|---|---|---|
| Тосгоны цахилгаанжуулалт | Урт хугацааны хуваарилалт | Цамхагийн тоог бууруулсан |
| Хөдөө аж ахуйн усалгаа | Ус шахах станцын хангамж | Цаг агаарт тэсвэртэй |
| Уулархаг газар нутаг | Эгц налуу шугамууд | Уян хатан, зохицуулахад хялбар |
| Арлын цахилгаан хангамж | Далайн эрэг/далайн орчин | Зэврэлтэнд тэсвэртэй |
| Алсын зайн уурхайн талбайнууд | Түр/байнгын шугамууд | Хурдан байршуулалт |
| Стандарт | хамрах хүрээний | төлөв |
|---|---|---|
| IEC 60502 | Шахмал тусгаарлагчтай цахилгаан кабель | Тохиромжтой |
| Cenelec hd 626 | Агаарын багц кабель | Тохиромжтой |
| Astm b231 | Хөнгөн цагаан дамжуулагч | Тохиромжтой |
| En 50618 | XLPE тусгаарлагч | Тохиромжтой |
| ISO 9001 | Чанарын удирдлага | Баталгаажсан |
| ISO 14001 | Байгаль орчны менежмент | Баталгаажсан |
| Туршилтын | аргыг | хүлээн авах шалгуур |
|---|---|---|
| Өндөр хүчдэлийн туршилт | 4 кВ хувьсах гүйдлийн 5 минутын турш | Ямар ч эвдрэл |
| Тусгаарлалтын эсэргүүцэл | 500 В DC | ≥ 100 MΩ·км |
| Дамжуулагч эсэргүүцэл | Келвин гүүр | ≤ IEC 60228 хязгаарлалт |
| Суналтын хүч | Суналт шалгагч | ≥ 12.5 МПа |
| Завсарлага хийх | Суналт шалгагч | ≥ 350% |
| Дулааны хөгшрөлт | 135 ° C / 168 цаг | Хадгалах ≥ 80% |
| Хэт ягаан туяаны эсэргүүцэл | Түргэвчилсэн цаг агаар | Хагарал / бүдгэрч байхгүй |
| Усны шингээлт | 70 ° C / 168 цаг | Жингийн ≤ 5% өсөлт |
| Параметрийн | утга |
|---|---|
| Хамгийн бага гулзайлтын радиус | 8 × кабелийн диаметр (суурилуулах явцад) |
| Санал болгож буй татах хурцадмал байдал | ≤ 50 Н/мм⊃2; |
| Үйл ажиллагааны хамгийн их хурцадмал байдал | Нэрлэсэн эвдрэлийн бат бэхийн 20% |
| Техник хангамжийн нийцтэй байдал | ABC-ийн тусгай хавчаар, мухар, дүүжлүүр холбох хэрэгсэл |
| Сав баглаа боодлын төрөл | Урт |
|---|---|
| Модон бөмбөр | 500м - 2000м |
| Хуванцар ороомог | 100м - 200м |
| Захиалгат савлагаа | Боломжтой |
Тээвэрлэлтийн арга: Далайн тээвэр / Агаарын тээвэр / Газрын тээвэр
Баримт бичигт багтсан:
Сав баглаа боодлын жагсаалт
Арилжааны нэхэмжлэх
Туршилтын тайлан (хэвшил, төрөл)
Чанарын гэрчилгээ
Суурилуулалтын гарын авлага
А: ABC болон нүцгэн дамжуулагч хоёрын ялгаа юу вэ?
Х: ABC кабель нь фазын дамжуулагчийг тусгаарлаж, цахилгаанд цохиулах эрсдлийг бууруулж, бага зай гаргах боломжийг олгож, шуурганы үед илүү найдвартай байдлыг хангадаг.
А: Одоо байгаа шон дээр ABC кабелийг суурилуулж болох уу?
Х: Тийм ээ. Хөнгөн загвар нь шонгийн ачааллыг 40% хүртэл бууруулж, одоо байгаа дэд бүтцийг дахин ашигладаг.
А: Хамгийн их урт нь хэд вэ?
Х: Дамжуулагчийн хэмжээ, хурцадмал байдал, цаг агаарын нөхцөл байдлаас шалтгаалан ердийн зай нь 50-80 метр байдаг.
А: ABC кабель нь эрэг орчмын бүсэд тохиромжтой юу?
Х: Тийм ээ. Зэврэлтэнд тэсвэртэй хөнгөн цагаан хайлштай элч, хэт ягаан туяанд тогтворжсон XLPE тусгаарлагч нь тэдгээрийг далайн эрэг, далайн орчинд хамгийн тохиромжтой болгодог.
А: Та суулгах сургалт явуулдаг уу?
Х: Тийм ээ. Бид газар дээрх сургалт, техникийн баримт бичиг, алсын зайнаас дэмжлэг үзүүлдэг.
