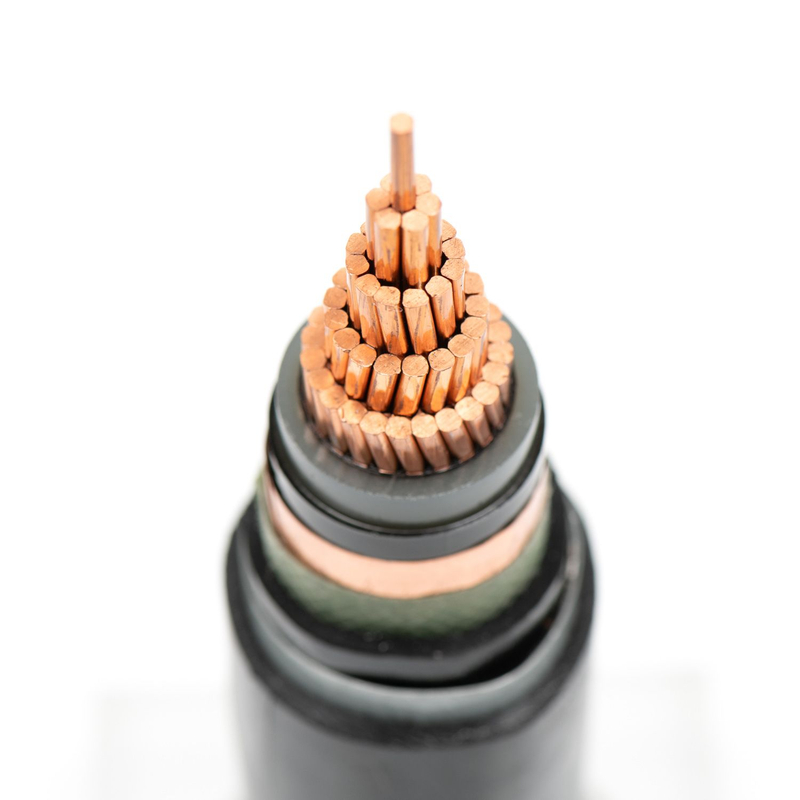

YJV дунд хүчдэлийн цахилгаан кабель – 1кВ-оос 36 кВ хүртэл (XLPE тусгаарлагчтай)
Бүтээгдэхүүний тойм
Төрөл: Дунд хүчдэлийн (MV) тэжээлийн кабель
Загвар: YJV
HS Код: 8544601290
Хүчдэлийн хүрээ: 1кВ – 36кВ (фокус: 6кВ, 6/10(12)кВ)
Хөндлөн огтлол: 25–630 мм⊃2;
Үндсэн бүтэц:
Хэрэгжүүлэх
| Салбарын | жишээ |
| Эрчим хүчний тархцах | Дэд станц, трансформатор, хуваарилах төхөөрөмж |
| Аж үйлдвэрийн | Уул уурхай, газрын тос, байгалийн хий, үйлдвэрлэл |
| Сэргээгдэх эрчим хүч | Салхин цахилгаан станц, нарны парк, усан цахилгаан станц |
| Дэд бүтэц | Метро, нисэх онгоцны буудал, эмнэлэг |
Гол онцлог
| Онцлогийн | тодорхойлолт |
| Үр ашиг | Диэлектрикийн алдагдал бага, эрчим хүчний хаягдал багасна |
| Бат бөх чанар | Чийг, химийн бодис, хэт ягаан туяа, элэгдэлд тэсвэртэй |
| Аюулгүй байдал | Галд тэсвэртэй, утаа багатай (IEC 60332, IEC 61034) |
| Уян хатан байдал | Хуягт (SWA/ATA) эсвэл хуяггүй сонголтууд |
| LifeSpane | Стандарт нөхцөлд >30 жил |
Стандартуудыг дагаж мөрдөх
| Стандарт | хамрах хүрээ |
| IEC 60502, IEC 60228 | Олон улсын кабелийн стандарт |
| IEEE 386, IEEE 575, AEIC CS8, ОБЕГ WC 74 | Аж үйлдвэрийн стандартууд |
Температурын үзүүлэлтүүд
| Нөхцөл байдал | XLPE | EPR |
| Хэвийн ажиллагаа | -40 хэмээс +90 хэм хүртэл | -50 хэмээс +105 хэм хүртэл |
| Богино холболт | +250 хэм хүртэл | +250 хэм хүртэл |
Техникийн өгөгдөл (Ердийн)
| Үл хөдлөх хөрөнгийн | үнэ цэнэ |
| Тусгаарлалтын эсэргүүцэл | >1000 MΩ·км @20°C |
| Диэлектрик хүч | 3.5–30 кВ/мм |
| Бутлах эсэргүүцэл | >10 кН/м (IEC 60229) |
| Галын аюулгүй байдал | IEC 60332 (Flint Steptant), IEC 61034 (Бага утаа) |
Боломжтой тохиргоонууд (6/6кВ, 6/10(12)кВ)
| Барилгын | дамжуулагч | хуягны | бүрээс |
| Хуяггүй | Cu / Al | Байхгүй | Татах PSV |
| Хуягласан утас | Cu / Al | SWA / AWA | Татах PSV |
| Хуягласан соронзон хальс | Cu / Al | СТА / АТА | Татах PSV |

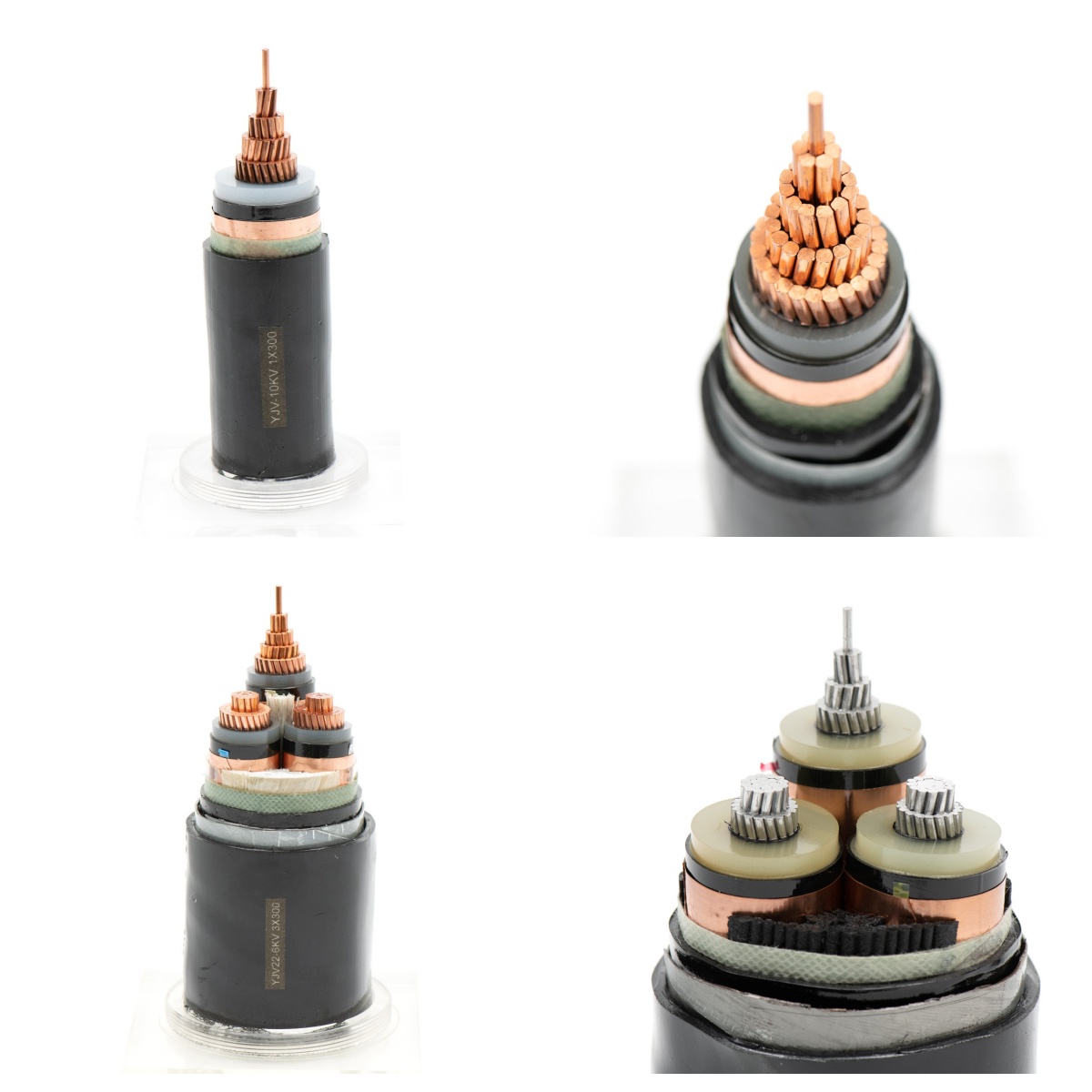

Нэг цөмт болон гурван цөмт хувилбарууд боломжтой.
Техникийн өгөгдөл
| Эд хөрөнгийн | тодорхойлолтын |
| Тусгаарлагч эсэргүүцэл | > 1000 MΩ · KM 20 ° C |
| Диэлектрик хүч | 3.5-30 кВ / мм (хүчдэлийн зэрэглэлээс хамаарна) |
| Шатал тэсвэр | 'IEC 60332 (Flame Defardant), IEC 61034 (бага утаа) ' |
| Бутлах эсэргүүцэл | > 10 kn / m (IEC 60229 онд туршиж үзсэн) |
Нарийвчилсан тодорхойлолтууд
6 / 6kv, 6/10 (12) KV, Xlpe-ийг тусгаарлагдсан этгээдүүд тусгаарлагдсан этгээдийг тусгаарласан pvc бүрээс бүрдсэн PVC
Нэг цөмт, CU / CU / XLPE / PVC эсвэл AL / E / XLPE / PVC / PVC
| ЖАГСААЛТЫН НЭГДСЭН (MMS) ХӨДӨЛМӨР (MM⊃2;) | ХӨДӨЛМӨР (MM) Гаднах бүрээс (мм) | ойролцоогоор (мм) ойролцоо (мм) | ойролцоо байна. Нийт диаметр (мм) | ойролцоогоор. МӨНГӨ ОРУУЛАЛТЫН ТУХАЙ (KG / KM) |
| стандарт урт (м) |
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1,050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1,320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1,580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1,880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2,250 | 1,100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2,870 | 1,350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3,490 | 1,580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4,350 | 1,920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5,440 | 2,320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6,860 | 2,830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8,600 | 3,430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10,630 | 4,150 | 300 |
Гурван цөм, Cu / Cu / XLPE / PVC эсвэл AL / E / XLPE / PVC
| ЖАГСААЛТЫН НЭГДСЭН (MMS) ХӨДӨЛМӨР (MM⊃2;) | ХӨДӨЛМӨР (MM) Гаднах бүрээс (мм) | ойролцоогоор (мм) ойролцоо (мм) | ойролцоо байна. Ерөнхий диаметр (мм) нь | хүрдэд |
| ойролцоогоор 1.C-ийн жин (км / км) стандарт урт (м) |
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 2.1 | 39 | 1,410 | 1,110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1,800 | 1,320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2,170 | 1500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2,630 | 1,730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3,400 | 2,110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4,310 | 2510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5,150 | 2,860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6,100 | 3,300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7,310 | 3,810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9,290 | 4,680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11,240 | 5,450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14,040 | 6,660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17,530 | 8,050 | 200 |
6 / 6KV, 6/10 (12) KV, Xlpe-ийн тусгаарлагдсан утас хуягласан PVC бүрээс бүхий PVC
Нэг цөмт, CUE, CU / XLPE / AWA / AWA / AWA / AAL / AL / AAL / AWA / AWA / PVC
| Conductor Nominal Area (mm²) | Insulation Thickness (mm) | Approx.Inner Covering Thickness (mm) | Armor Wire Size (mm) | Outer Sheath Thickness (mm) | Approx. Нийт диаметр (мм) | ойролцоогоор. МӨНГӨ ОРУУЛАЛТЫН ТУХАЙ (KG / KM) |
| стандарт урт (м) |
|
|
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1,040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1,190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1,470 | 1,040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1,780 | 1,190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2,150 | 1,410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2,480 | 1,560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2890 | 1,730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3,570 | 2,050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4,230 | 2,330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5,320 | 2890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6500 | 3,380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8,020 | 3,990 | 400 |
Гурван цөмт, Cu / Cu / XLPE / SWA / SWA / PVC / ALVC эсвэл AL / AL / SWA / PVC
| Бүтээлчдийн нэр дэвшигч (MM⊃2;) | дулаалгын зузаан (мм) ойролцоогоор (мм) | ойролцоогоор. Дотоод бүрхэвч (MM) хучигдсан зузаан ( MM) | ARMOR Утасны хэмжээ (MM) | Гаднах бүрээс (мм) ойролцоо (мм) | ойролцоо байна. Нийт диаметр (мм) | ойролцоогоор. МӨНГӨ ОРУУЛАЛТЫН ТУХАЙ (KG / KM) |
| стандарт урт (м) |
|
|
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3,700 | 2700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3,900 | 3,430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4,430 | 3,770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5,080 | 4,190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6,050 | 4,750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7,180 | 5,380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8,230 | 5,960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10,100 | 6,580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11,610 | 8,110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14,110 | 9510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16,420 | 10,630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21,700 | 12,880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25,280 | 15,800 | 200 |
6 / 6KV, 6/10 (12) KV, XLPE-ийн ГАЗРЫН ТУХАЙ ХӨГЖИЛТЭЙ
Нэг цөмт, CU цөм, CU / XLPE / ATA / ATA / ATA / PVC эсвэл AT / AT / ATA / PVC
| Conductor Nominal Area (mm²) | Insulation Thickness (mm) | Approx.Inner Covering Thickness (mm) | Armor Wire Size (mm) | Outer Sheath Thickness (mm) | Approx. Нийт диаметр (мм) | ойролцоогоор. МӨНГӨ ОРУУЛАЛТЫН ТУХАЙ (KG / KM) |
| стандарт урт (м) |
|
|
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1,090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1,350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1,650 | 1,060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1,940 | 1,190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2,240 | 1,320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2,650 | 1500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3,290 | 1,770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3,940 | 2,030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4,860 | 2,430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5,990 | 2,880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7,480 | 3,450 | 500 |
Гурван цөм, CU цөм, Cu / Cu / xlpe / Sta / Sta / PVC эсвэл AL / AL / STA / STA / PVC
| дамжуулагч нэр дэвшигч (MM⊃2;) Тусгаарлагч | (MM) | тусгаарлагч (мм) -ийг (мм) асрамжийн зузаан (MM) гаднах зузаан (мм) гаднах бүрхүүл (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах бүрхүүл (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах зузаан (MM) гаднах бүрхүүл (MM) гаднах бүрхүүл (MM) -ийг (MM) | гаднах зузаан (MM) гаднах бүрхүүл (MM) -ийг (MM) гаднах бүрхүүл (MM) гаднах бүрхүүл (MM) -ийг | (MM) гаднах бүрхүүл (MM) гаднах бүрхүүл (MM) гаднах зузаан (мм) | ордог. Нийт диаметр (мм) | ойролцоогоор. МӨНГӨ ОРУУЛАЛТЫН ТУХАЙ (KG / KM) |
| стандарт урт (м) |
|
|
|
|
|
| Зэс | Хөнгөн цагаан |
|
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2220 | 1,900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2,660 | 2,180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3,110 | 2440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3,650 | 2,750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3,220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5,510 | 3,710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6,450 | 4,180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7500 | 4,700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8,830 | 5,330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10,960 | 6,360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13,090 | 7,300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16,910 | 9,530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20,720 | 11,250 | 200 |
Хувьцаа ба тээвэрлэлт
Сав баглаа боодол: Модон бөмбөр эсвэл ган арматуртай ороомог (ус нэвтэрдэггүй савлагаа)
Шошго: IEC-д нийцсэн (хүчдэл, хэмжээ, огноо)
Хүргэлт: Цочролд тэсвэртэй хамгаалалттай ISO савнууд
Хадгалалт: Хуурай, агааржуулалттай, нарны шууд тусгалгүй
