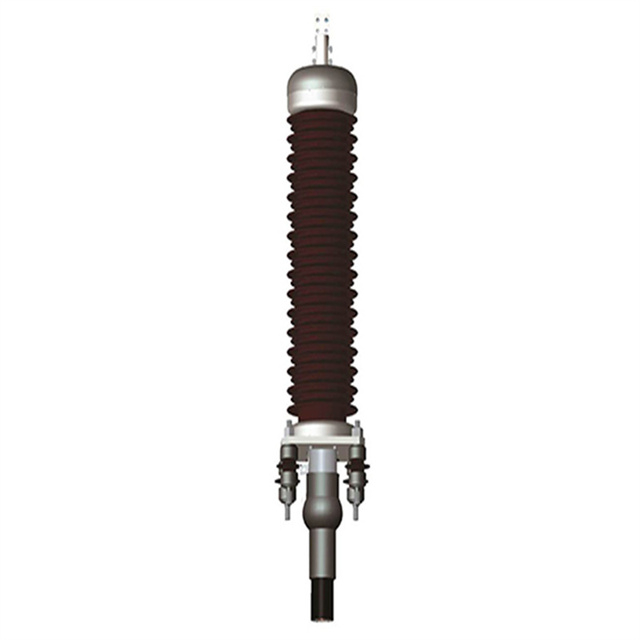

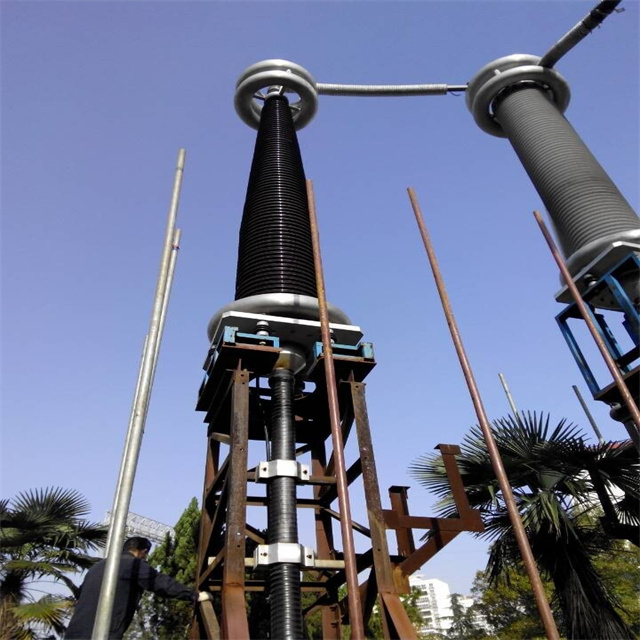

76/132 кВ-ын шаазан бутны төрлийн гадаа цахилгааны кабелийн төгсгөл нь гадаа дэд станцууд болон агаарын дамжуулах системүүдийн цахилгааны кабелийг зогсооход зориулагдсан бат бөх, өндөр хүчдэлийн шийдэл юм . хослуулснаар Шаазан тусгаарлагчийг нарийн боловсруулсан металл холбох хэрэгсэлтэй энэхүү төгсгөл нь дараахь зүйлийг хангана.
Маш сайн цахилгаан тусгаарлагч - өндөр хүчдэлийн стрессийг эвдрэлгүйгээр тэсвэрлэдэг
Өндөр механик хүч чадал - салхи, мөс, газар хөдлөлтийн ачааллыг тэсвэрлэдэг
Хэт ягаан туяа, чийг, давс, үйлдвэрлэлийн бохирдуулагч зэрэг хатуу ширүүн орчинд тэсвэртэй

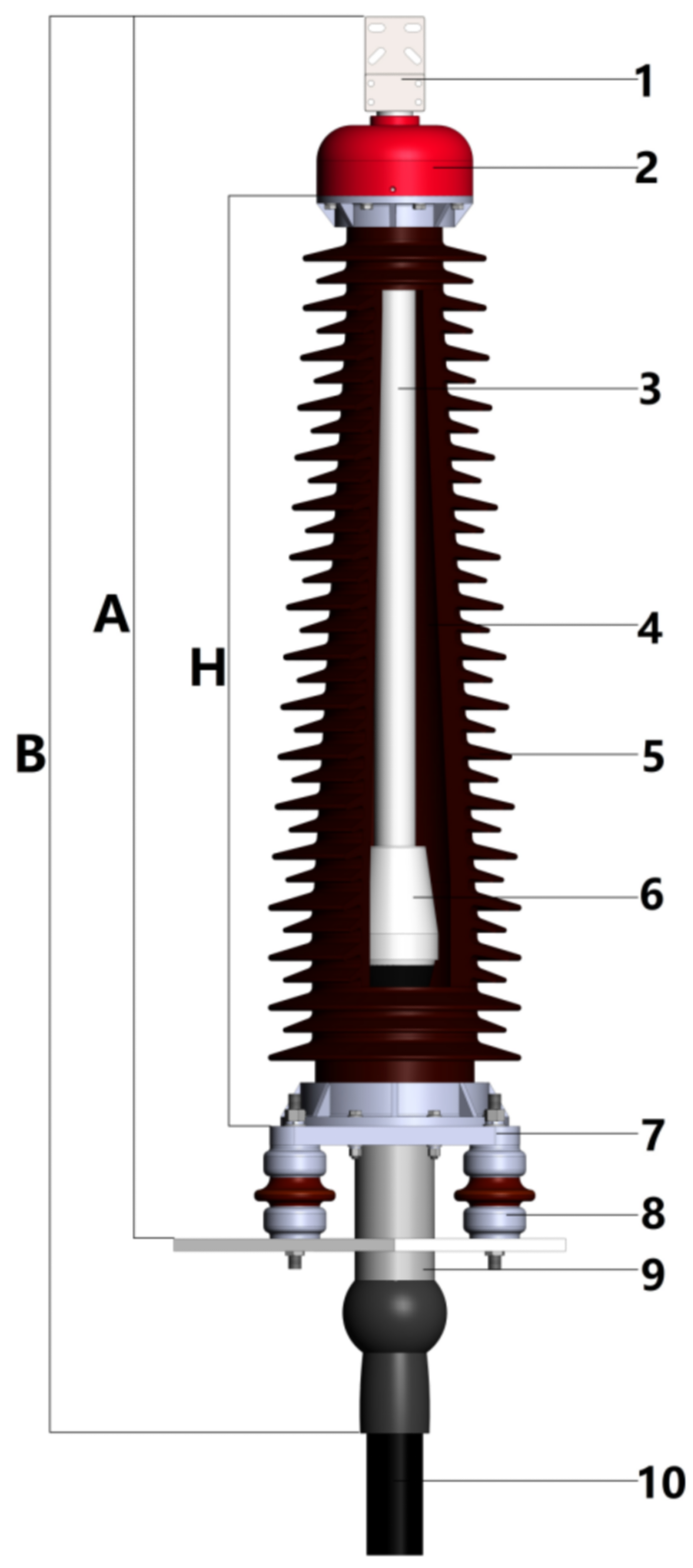

Шаазан бут нь ус үл нэвтрэх чанарыг сайжруулж , бохирдлоос урьдчилан сэргийлэхийн тулд бүрхүүлтэй байдаг бол дотоод дамжуулагчийн холболт нь бага эсэргүүцэлтэй дамжуулалтыг шахах эсвэл боолттой холбодог ..
76 кВ ба 132 кВ- т ажиллахаар бүтээгдсэн уг уг төгсгөл нь кабелийн тусгаарлагчийн интерфейс дэх цахилгаан талбайн градиентийг удирдах стрессийн хяналтын электродуудыг багтаасан бөгөөд энэ нь хэсэгчилсэн цэнэгийн (PD) эрсдлийг эрс бууруулдаг . Шаазан орон сууц нь мөлхөгчдийн зайг нэмэгдүүлэх зорилгоор олон саравчтай бөгөөд энэ нь дараахь өндөр түвшний бохирдолтой газарт тохиромжтой .
Тоосжилт (цөлийн бүс, үйлдвэрлэлийн бүс)
Давс (эрэг орчмын болон далайн орчин)
Аж үйлдвэрийн уналт (химийн үйлдвэр, боловсруулах үйлдвэр, цементийн үйлдвэр)
Металл суурь нь зэврэлтэнд тэсвэртэй халуун цайрдсан бөгөөд урт хугацааны найдвартай байдлыг хангана :
Далайн эргийн бүс (давс цацах)
Аж үйлдвэрийн бүсүүд (химийн уур, хүчиллэг бороо)
Өндөр чийгшилтэй орчин (халуун болон субтропик бүсүүд)
Шаазан бут нь өндөр диэлектрик хүч чадал , маш сайн дулааны цохилтыг тэсвэрлэдэг
Гялсгуурын хүчдэл нь цэвэр орчинд нийлмэл хувилбаруудаас 20% илүү байдаг
Материал : IEC 60672 стандартын дагуу өндөр зэрэглэлийн хөнгөн цагаан шаазан (≥ 85% Al₂O₃)
Туршилтын хүчдэлийн тэсвэрлэх чадвар : 275 кВ rms 1 минутын турш (132 кВ ангилал)
Бүрхүүлтэй гадаргуу нь бохирдлын хуримтлалыг багасгадаг
Саравчны профиль нь борооны үед өөрийгөө цэвэрлэх боломжийг оновчтой болгодог
Хүчтэй бохирдлын ангилалд (IV-V) зориулсан нэмэлт бохирдлоос хамгаалах бүрэх боломжтой, үүнд:
RTV силикон резинэн бүрээс (өрөөний температурт вулканжуулах)
Фторполимер бүрэх (удаан хугацааны гидрофобик хамгаалалт)
Мөлхөх зай (бохирдлын тодорхой ангилал):
| Бохирдлын ангилал | Мөлхөх зай (132кВ) | Ердийн орчин |
|---|---|---|
| II анги (хөнгөн) | 2500 мм | Хөдөө, хөнгөн үйлдвэр |
| III анги (дунд) | 3100 мм | Хотын, хотын захын |
| IV анги (хүнд) | 3,750 мм | Далайн эрэг, хүнд үйлдвэрийн |
| V анги (маш хүнд) | 4500 мм | Цөл, давсны тогоо, химийн үйлдвэр |
Салхины эсэргүүцэл : 300 км/цаг хүртэл салхины хурдыг тэсвэрлэдэг (хар салхины хүч)
Мөсний даац : 50 мм хүртэлх мөсний зузааныг тэсвэрлэдэг
Газар хөдлөлтийг тэсвэрлэх : 0.5 г хүртэл хэвтээ хурдатгалд туршсан (Рихтерийн магнитуд 8+)
Консолын бат бэх : ≥ 5000 Н (фланцын загвараас хамаарч)
Эргэлтийн хүч : ≥ 2,000 Н·м
Стандартчилсан фланцын интерфейс нь дараахь зүйлийг хангана.
IEC 60137 (1000 В-оос дээш хувьсах хүчдэлд зориулсан бутнууд)
ANSI C57.19 (Эрчим хүчний трансформаторын бутнууд)
Дараахтай хурдан нэгтгэх боломжийг олгоно :
Шилжүүлэгч төхөөрөмж (GIS ба AIS)
Эрчим хүчний трансформаторууд
Шина болон салгах унтраалга
Аянга хамгаалагчид
Шаазангийн идэвхгүй гадаргуу нь хамгийн бага цэвэрлэгээ шаарддаг
Ердийн цэвэрлэгээний интервал : Бохирдсон газарт 5-7 жил тутамд даралтат угаалга хийх (полимер бутны хувьд 1-2 жил).
Хэт ягаан туяаны доройтол байхгүй - шаазан нь нарны гэрэлд хуучирдаггүй, шохойддоггүй
Шаазан нь силикон резинээс ялгаатай нь мөр, элэгдэл байхгүй - гадаргууг хянах чадваргүй
| Үзүүлэлт | 76кВ Ангилал | 132кВ Анги |
|---|---|---|
| Нэрлэсэн хүчдэл (U₀/U) | 44/76 кВ | 76/132 кВ |
| Системийн хамгийн өндөр хүчдэл (Um) | 80 кВ | 145 кВ |
| Хүчдэлийн давтамжийг тэсвэрлэх хүчдэл (хуурай) | 185 кВ rms | 275 кВ rms |
| Хүчдэлийн давтамжийг тэсвэрлэх хүчдэл (нойтон) | 175 кВ rms | 260 кВ rms |
| Аянга цахилгааныг тэсвэрлэх хүчдэл (BIL) | 450 кВ оргил | 650 кВ оргил |
| Мөлхөх зай (стандарт) | 1600 мм | 3100 мм |
| Мөлхөх зай (бохирдлын IV анги) | 2000 мм | 3,750 мм |
| Хуурай нуман зай | 450 мм | 700 мм |
| Хэсэгчилсэн цэнэгийн түвшин | ≤ 5 pC @ 1.5U₀ | ≤ 5 pC @ 1.5U₀ |
| Тасралтгүй ажиллах температур | -40 хэмээс +70 хэм хүртэл | -40 хэмээс +70 хэм хүртэл |
| Богино залгааны тэсвэрлэх чадвар (3 сек) | 31.5 кА | 40 кА |
| Хоног стандарт | IEC 60137 | IEC 60137 |
| Жин (ойролцоогоор) | 45 кг | 85 кг |
| Параметр | Шаазан бутны | нийлмэл (силикон) бут |
|---|---|---|
| Хэт ягаан туяаны эсэргүүцэл | Маш сайн (эвдрэлгүй) | Сайн (15-20 жилийн дараа шохой болно) |
| Эсэргүүцлийг хянах | Онцсайн | Сайн (зохих материалтай) |
| Механик хүч чадал | Өндөр (хатуу) | Дунд зэрэг (уян хатан) |
| Эмзэг байдал | Хэврэг (чип/хагарах боломжтой) | Хатуу (цохилтод тэсвэртэй) |
| Цэвэрлэгээний шаардлага | Бага (5-7 жил) | Дунд зэрэг (2-4 жил) |
| Гялсгуурын хүчдэл (цэвэр) | 20% илүү | Буулгах |
| Гялсгуурын хүчдэл (бохирдсон) | Сайн байна | Маш сайн (гидрофобик) |
| Жин | Хүнд | Хөнгөн (70% бага) |
| Суурилуулах | Кран/өргөх шаардлагатай | Ганц хүний суурилуулалт |
| Үнэ ортог | Хямд | Буулгах |
| Ердийн хэрэглээ | Далайн эрэг, үйлдвэрлэлийн, HV/EHV | Хуваарилалт, дэд дамжуулалт |
Холбогдсон өндөр хүчдэлийн кабелийн төгсгөл :
Хэлхээ таслагч (SF6 ба вакуум төрлүүд)
Хүчний трансформатор (генераторыг нэмэгдүүлэх, түгээх)
Аянга тогтоогч (хүчдэлээс хамгаалах)
Шилжүүлэгч болон шинийг салга
Конденсаторын банкууд ба реакторууд
66кВ 110кВ 132кВ , 150кВ хүчдэлийн түвшний , бүс нутгийн , болон улсын сүлжээний дэд станцуудад тохиромжтой .
Зэврэлтэнд тэсвэртэй цайрдсан ган болон паалантай шаазан нь давс ихтэй далайн орчинд урт наслах , үүнд:
Атомын цахилгаан станцууд (эрэг орчмын байршил)
Дулааны цахилгаан станцууд (далайн боомтын ойролцоо)
Далайн салхин цахилгаан станцын хуурай газрын дэд станцууд
Давсгүйжүүлэх үйлдвэр (эрэг орчмын үйлдвэрлэлийн байгууламж)
Гангийн үйлдвэр боловсруулах үйлдвэр , , химийн байгууламжид дараахь зүйлийг эсэргүүцэх тусгай бүрээстэй ашигладаг .
Химийн уур (H₂S, SO₂, NH₃, хлор)
Дамжуулагч тоос (нүүрстөрөгч, металл хэсгүүд)
Газрын тосны манан ба нүүрсустөрөгчийн бохирдол
Өндөр температур (70 ° C хүртэл тасралтгүй)
Далайн түвшнээс дээш 4000 метр хүртэл өндөрт найдвартай ажиллах ба агаарын нягтын бууралтыг нөхөж , мөлхөгчдийн зайг . нэмэгдүүлнэ .
1000–2000 м: бууралтгүй
2,000–3,000 м: 5% бууралт
3,000–4,000 м: 10% бууралт
Хуучин дэд станцын дэд бүтцийг шинэчилж , эвдэрсэн төгсгөлүүдийг засвар үйлчилгээ шаарддаггүй шаазан шийдлээр солино . Үр ашиг нь:
Хуучин шаазан төгсгөлийг шууд солих (ижил хэмжээтэй фланц)
Сайжруулсан мөлхөх зай (бохирдлын өндөр ангилал)
30-аас дээш жилийн үйлчилгээний хугацаатай засвар үйлчилгээний зардал бага
Кабелийн төгсгөлийг бэлтгэх - үйлдвэрлэгчийн зургийн дагуу гадна бүрээс, хуяг дуулга, тусгаарлагч дэлгэцийг арилгана
Стресс конус суурилуулах - урьдчилан цутгасан эсвэл наасан хүчдэлийн конусыг хэрэглэнэ (дагсан эсвэл нэмэлт)
Дамжуулагчийн холболт - шахалт эсвэл боолттой чих, техникийн үзүүлэлтэд эргүүлэх момент
Хоног бэхэлгээ – зэвэрдэггүй ган боолтоор тоног төхөөрөмжийн фланцыг бэхлэх (M12-д 50-80 Н·м эргүүлэх момент)
Жийргэвч - зөв шахалтыг хангах (резин эсвэл силикон жийргэвч багтсан)
Газардуулга – төгсгөлийн фланцыг станцын газардуулгын сүлжээнд холбоно
Эрчим хүчний давтамжийн хүчдэлийн туршилт – үйлдвэрийн туршилтын хүчдэлийн 80% -д 1 минут
Хэсэгчилсэн цэнэгийн хэмжилт – 1.5U₀ дээр < 10 pC-ийг баталгаажуулна уу
Тусгаарлагчийн эсэргүүцлийн туршилт – 5 кВ меггер, ≥ 10 ГОм
Харааны үзлэг - ан цав, бохирдол, гэмтэл байгаа эсэхийг шалгана
Х: Хүчтэй бохирдлын ангиллын төгсгөлүүд нь:
Өндөр саравч (илүү том саравч)
Мөлхөх зай нэмэгдсэн (жишээ нь: 132 кВ хэвийн бол 3100 мм, их бохирдолд 3750 мм)
Нэмэлт бохирдлын эсрэг бүрээс (RTV силикон эсвэл фторполимер)
Эдгээр шинж чанарууд нь талбайд тохиромжтой . цахилгаан дамжуулах чанар 100 мкС/см- ээс дээш (:тэй тэнцэх)
Эргийн шугамаас 5 км зайд орших эргийн бүсүүд
SO₂ буюу тоосонцорын ялгарал ихтэй үйлдвэрлэлийн бүсүүд
Дамжуулах тоос бүхий цөлийн бүсүүд
Хариулт: Шаазан нь хэврэг боловч төгсгөл нь цочрол шингээгч фланцаар хийгдсэн байдаг :
Ойролцоох төхөөрөмжөөс (трансформатор, таслагч) чичиргээг намдаана
Шаазан руу хүч дамжуулахгүйгээр бага зэргийн цохилтыг (багаж хэрэгсэл, хог хаягдал) шингээдэг
Стрессийн концентрацийг багасгахын тулд бэхэлгээний интерфейсийн резинэн жийргэвчийг багтаасан болно
Эвдрэлийн эрсдэл өндөртэй газруудын хувьд (жишээ нь, хотын дэд станцууд) хамгаалалтын тор эсвэл нийлмэл төгсгөлийг анхаарч үзээрэй..
Х: Тийм ээ. Төгсгөл нь дасан зохицох тусгаарлагч интерфэйс болон битүүмжлэх механизм бүхий олон төрлийн кабелийг дэмждэг :
| Кабелийн төрлийн | нийцтэй байдал | Тусгай шаардлага |
|---|---|---|
| XLPE (хуурай) | ✅ Бүрэн нийцтэй | Стандарт стресс конус |
| Тосоор дүүргэсэн (OF) | ✅ Тохиромжтой | Газрын тосны хаалт, тос зайлуулах холбох хэрэгсэл |
| Цаасаар тусгаарлагдсан (PILC) | ✅ Тохиромжтой | Шилжилтийн үе шаардлагатай |
| Хийн тусгаарлагч (GIL) | ⚠️ Үйлдвэрээс зөвлөгөө аваарай | Тусгай интерфейс шаардлагатай |
Х: Хагас дамжуулагч материалаар (EPDM эсвэл силикон резин) хийсэн зэрэглэлийн хүчдэлийн конусыг тусгаарлагчийн бамбайг таслах хэсэгт суурилуулсан. Стресс конус:
Цахилгаан талбарыг тэгшитгэдэг - стресс төвлөрлийн цэгүүдийг арилгана
Тангенциал стрессийг бууруулдаг - гадаргууг хянахаас сэргийлдэг
Хэсэгчилсэн ялгадасыг арилгана - цэвэр PD түвшинг баталгаажуулна (<5 pC)
Стресс конус нь дараах байдалтай байна.
Урьдчилан цутгасан (үйлдвэрээс бэлтгэсэн, суулгахад бэлэн)
Соронзон хальсан дээр суурилсан (талбарт, тусгай кабелийн хэмжээст)
Х: Моментийн утга нь дамжуулагчийн хэмжээ болон терминалын төрлөөс хамаарна :
| Дамжуулагчийн хэмжээ (мм⊃2;) | Шахалтын төрөл | боолттой терминалын момент (Нм) |
|---|---|---|
| 120 мм⊃2; | Гидравлик шахалт | 60-80 |
| 240 мм⊃2; | Гидравлик шахалт | 80-120 |
| 400 мм⊃2; | Гидравлик шахалт | 120–160 |
| 500 мм⊃2; | Гидравлик шахалт | 160-200 |
| 630 мм⊃2; | Гидравлик шахалт | 200-250 |
Моментийн нарийвчилсан утгууд болон шахалтын хэмжүүрийн хэмжээг өгсөн болно суурилуулах гарын авлагад .
Х: Хэвийн нөхцөлд шаазан эдлэлийн төгсгөлийн хувьд > 50 жил , дараахтай харьцуулахад:
Нийлмэл төгсгөлүүд : 25-35 жил
Газрын тосоор дүүргэсэн төгсгөлүүд : 30-40 жил
Шаазангийн идэвхгүй гадаргуу ба хэт ягаан туяаны эсэргүүцэл нь хөгшрөлтөөс үүдэлтэй доройтлыг арилгадаг тул удаан эдэлгээтэй (дэд станц, цахилгаан дамжуулах шугам, цөмийн станц) ашиглахад илүүд үздэг .
| Стандарт | тодорхойлолтыг | дагаж мөрдөх |
|---|---|---|
| IEC 60137 | 1000 В-оос дээш хувьсах хүчдэлд зориулсан бутнууд | ✅ Бүрэн дагаж мөрдөх |
| IEC 60840 | Шахмал тусгаарлагчтай цахилгааны кабелийн туршилт (30-150 кВ) | ✅ Бүрэн дагаж мөрдөх |
| IEC 62271-209 | Хийн тусгаарлагчтай унтраалга (GIS) кабелийн холболтууд | ✅ Тохиромжтой |
| ANSI C57.19 | Хүчний трансформаторын бутнууд | ✅ Бүрэн дагаж мөрдөх |
| ANSI C119.4 | Өндөр хүчдэлийн хэрэглээнд зориулсан холбогч | ✅ Бүрэн дагаж мөрдөх |
| IEEE 48 | Хувьсах гүйдлийн кабелийн төгсгөлүүд | ✅ Бүрэн дагаж мөрдөх |
| Сав баглаа боодлын төрөл | тодорхойлолт |
|---|---|
| Стандарт | Хөөс жийргэвч + модон тавиур бүхий бие даасан хайрцаг |
| Экспорт | Чийгшүүлэгч, чийгшүүлэгчтэй далайд тохиромжтой модон хайрцаг |
| Dimensions | 1,500 × 500 × 500 мм (76 кВ) / 1,800 × 600 × 600 мм (132 кВ) |
| Жин (тээвэр) | 55 кг (76 кВ) / 100 кг (132 кВ) |
Хүргэлтийн аргууд :
Далайн тээвэр - их хэмжээний стандарт
Агаарын тээвэр - яаралтай солих захиалгад
Газрын ачаа – бүс нутгийн хүргэлт
Баримт бичиг багтсан :
Сав баглаа боодлын жагсаалт
Арилжааны нэхэмжлэх
Ердийн туршилтын тайлан
Суурилуулалтын гарын авлага
Чанарын гэрчилгээ
