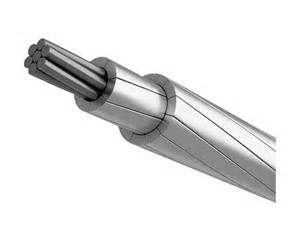

ACSR (Aluminum Conductor Steel Reinforced) нь дэлхий даяар хамгийн өргөн хэрэглэгддэг цахилгаан дамжуулах агаарын дамжуулагчийн нэг юм. Энэ нь хөнгөн цагаан судалтай нэг буюу хэд хэдэн төвлөрсөн давхаргаар хүрээлэгдсэн төв ган цөмөөс бүрдэнэ.
Энэхүү эрлийз барилгын хөшүүрэг нь:
Гангийн өндөр суналтын бат бэх
Маш сайн дамжуулалт, хөнгөн жин, хөнгөн цагааны зэврэлтэнд тэсвэртэй
ACSR-ийг ялангуяа дараахь зүйлд тохиромжтой болгох нь:
Урт хугацааны цахилгаан дамжуулах шугам
Голын гарам
Уулархаг газар нутаг
Хүчтэй мөс эсвэл салхины ачаалалтай газар
| Бүрэлдэхүүн хэсгийн | материалын | үйл ажиллагаа |
|---|---|---|
| Цөм (ган) | Цайрдсан ган, хөнгөн цагаан бүрсэн ган (ACS/AW) эсвэл цайр-хөнгөн цагаан хайлшаар бүрсэн ган | Механик хүчийг өгдөг; өндөр температур, хүнд механик ачааллын дор уналтыг хязгаарладаг |
| Гаднах давхарга (хөнгөн цагаан) | EC зэрэглэлийн (1350 эсвэл 1370) хөнгөн цагаан, хатуу зурсан | Цахилгаан гүйдэл дамжуулдаг; ган голыг хүрээлэн буй орчны нөлөөллөөс хамгаалдаг; хөнгөн жинтэй |
Утаслах тохиргоог ихэвчлэн Al/St гэж илэрхийлдэг (жишээ нь: Drake-ийн хувьд 26/7: 26 хөнгөн цагаан утас, 7 ган утас). Ган гол нь зэврэлтээс хамгаалах шаардлагаас хамааран A, B, C ангиллын цайрдсан байж болно.
Ган цөм нь ACSR-д бүх хөнгөн цагаан дамжуулагч (AAC) эсвэл бүх хөнгөн цагаан хайлш дамжуулагчаас (AAAC) хамаагүй өндөр тасрах хүчийг олж авах боломжийг олгодог. Энэ нь дараах боломжийг олгоно:
Илүү урт зай (ердийн хувьд 300-500 м, тусгай загварт 1500 м хүртэл)
Туслах байгууламжийн тоог (цамхаг/шон) багасгаж, шугамын нийт зардлыг бууруулна
Хүчтэй мөсний ачаалал, салхины даралт ихтэй үед аюулгүй ажиллагаа
Тэнцүү хүч чадалтай зэс дамжуулагчтай харьцуулахад ACSR нь илүү хөнгөн бөгөөд хямд байдаг. Энэ нь материал, тээвэрлэлт, суурилуулалтад ихээхэн хэмнэлт гаргах боломжийг олгодог цөөн тооны тулгуур бүтэц шаарддаг.
Ган цөм нь хөнгөн цагаанаас бага дулааны тэлэлтийн коэффициенттэй тул ACSR нь ажлын өндөр температурт (жишээлбэл, онцгой байдлын хэт ачаалал эсвэл орчны өндөр температурт) AAC эсвэл AAAC-аас бага унждаг. Энэ нь газрын цэвэрлэгээ хязгаарлагдмал шугамд тохиромжтой.
Хөнгөнцагаан нь байгалийн жамаараа нягт, өөрөө эдгээдэг ислийн давхарга (Al₂O₃) үүсгэдэг бөгөөд ихэнх хөдөө орон нутаг, хот суурин, үйлдвэрлэлийн орчинд агаар мандлын зэврэлтээс хамгаалдаг.
Хөнгөн цагаан судал нь бараг бүх гүйдлийг дамжуулдаг бол ган гол нь цахилгаан дамжуулах чанарт бага хувь нэмэр оруулдаг. Тогтмол гүйдлийн нийт эсэргүүцлийг голчлон хөнгөн цагааны хөндлөн огтлолоор тодорхойлдог бөгөөд энэ нь ACSR-д холын зайн дамжуулалтад таатай дамжуулалт ба жингийн харьцааг өгдөг.
✅ Стандарт шахалт эсвэл боолттой холбогч ашиглан хялбар залгах, засах боломжтой
✅ Овор хэмжээ өргөн, түргэн шуурхай хүргэлттэй
✅ Одоо байгаа ихэнх тоног төхөөрөмжид нийцэх байдал (хавчаар, зай, чичиргээ сааруулагч)
✅ Соронзон алдагдал багатай - тусгай хэрэглээнд зориулж соронзон бус ган (жишээ нь, аустенит зэвэрдэггүй ган) эсвэл хөнгөн цагаан бүрсэн ган гол (ACSR/AW) ашиглан олж авдаг.
| Сул тал | Тайлбар | бууруулах |
|---|---|---|
| Илүү өндөр урвал | Соронзон ган гол нь соронзон бус дамжуулагчтай (жишээлбэл, AAAC, ACAR) харьцуулахад индуктив урвалыг нэмэгдүүлдэг. Энэ нь цахилгаан дамжуулах чадварыг бага зэрэг бууруулж, хүчдэлийн уналтыг нэмэгдүүлдэг. | Нийт урвалд орох чадварыг багасгахын тулд ACSR/AW (хөнгөн цагаанаар бүрсэн ган) ашиглах эсвэл хоёр ба түүнээс дээш дэд дамжуулагчийг багцлана. |
| Ган голын зэврэлт | Далайн эрэг, үйлдвэрлэлийн эсвэл өндөр чийгшилтэй газруудад чийг ба бохирдуулагч нь утас хоорондын завсараар нэвтэрч, цайрдсан ган голын галаник эсвэл электролитийн зэврэлтийг үүсгэдэг. | Хөнгөн цагаанаар бүрсэн ган гол (ACSR/AW) эсвэл цайр-хөнгөн цагаан хайлшаар бүрсэн ганг зааж өгөх; үндсэн болон хөнгөн цагаан давхаргын хооронд зэврэлтээс хамгаалах тос түрхэнэ. |
| Биметал дулааны тэлэлтийн зөрүү | Давтан дулааны эргэлт нь хөнгөн цагаан ба ган утаснуудын хооронд харьцангуй хөдөлгөөнийг үүсгэж, элэгдэлд хүргэж, холбогчийг эсэргүүцэх чадварыг нэмэгдүүлдэг. | ACSR-д зориулагдсан урьдчилан бэлтгэсэн мушгиа залгаас эсвэл шахалтын холбогчийг ашиглах; зөв суурилуулах моментийг дагаж мөрдөх. |
| Aeolian чичиргээний мэдрэмж | Урт суналтын өндөр хүчдэл нь тулгуур цэгүүдэд чичиргээний ядаргаа үүсгэдэг. | Чухал цэгүүдэд чичиргээ сааруулагч (Стокбрижийн төрөл) эсвэл хуягны саваа суурилуул. |
| Хэрэглээний талбайн | хэрэглээний тохиолдол |
|---|---|
| Дээд талын цахилгаан дамжуулах | Өндөр хүчдэлийн цахилгаан дамжуулах шугам (69 кВ - 500 кВ+) |
| Цахилгаан эрчим хүчний хуваарилалт | Дунд болон нам хүчдэлийн хуваарилах шугам |
| Төмөр замын цахилгаанжуулалт | Дээд талын катенарын систем |
| Цахилгаан холбооны цамхаг | Цамхагийг тогтворжуулах зориулалттай утас шиг |
| Голын гарам | Өндөр хүч чадал шаарддаг урт хугацааны хэрэглээ |
| Уулархаг газар нутаг | Цамхаг хоорондын зай урт, хүртээмж муутай газрууд |
| Хүчтэй мөс/салхины ачаалал ихтэй газар | Цаг агаарын эрс тэс уур амьсгалтай бүс нутаг |
| Параметрийн | утга |
|---|---|
| Хүчдэлийн хүрээ | 11 кВ – 500 кВ |
| Дамжуулагчийн төрлүүд | AAC, AAAC, ACSR, ACAR |
| Хөндлөн огтлолын талбай | 10 мм⊃2; - 1600 мм⊃2; |
| Гангийн үндсэн агуулга | A, B, C ангиллын цайрдсан / Хөнгөн цагаан бүрсэн (AW) |
| Ашиглалтын температур | -40°C-аас +90°C (яаралтай үед +120°C хүртэл) |
| Дуудлагаүүр ХОЛБОалт | ≥61% IACS |
| Ердийн зайны урт | 300 – 500 м (тусгай загварт 1500 м хүртэл) |
| Кодын нэр | Al/Strands | Ган утас | Нийт талбай (мм⊃2;) | Ойролцоогоор. Жин (кг/км) | Хагарлын ачаалал (кН) | тогтмол гүйдлийн эсэргүүцэл (Ω/км) |
|---|---|---|---|---|---|---|
| Хэрээ | 6/1 | 1 | 30.6 | 119 | 10.9 | 0.973 |
| Бөднө шувуу | 6/1 | 1 | 40.9 | 158 | 14.5 | 0.729 |
| Тагтаа | 6/1 | 1 | 53.5 | 208 | 19.4 | 0.558 |
| Тагтаа | 6/1 | 1 | 68.6 | 268 | 25.1 | 0.434 |
| Дрейк | 26/7 | 7 | 299 | 1090 | 98.6 | 0.102 |
| Шонхор | 26/7 | 7 | 402 | 1470 | 125.8 | 0.076 |
Хүсэлтийн дагуу бусад размерыг авах боломжтой.
✅ Суналтын өндөр бат бэх - урт зам, хүнд ачаалалд тохиромжтой
✅ Зардал багатай – зэсээс хөнгөн, хямд
✅ Маш сайн уналтын гүйцэтгэл - AAC/AAAC-аас бага дулааны тэлэлт
✅ Өндөр дамжуулалттай - ≥61% IACS
✅ Зэврэлтэнд тэсвэртэй сонголтууд - хөнгөн цагаанаар бүрсэн ган гол (AW) боломжтой
✅ Өргөн нийцтэй байдал - стандарт техник хангамжтай ажилладаг
✅ Суулгах, засварлахад хялбар - стандарт шахалтын холбогч
А: ACSR гэдэг нь юу гэсэн үг вэ?
Х: Хүчитгэсэн хөнгөн цагаан дамжуулагч ган – хүч чадлын хувьд ган судалтай нийлмэл дамжуулагч, цахилгаан дамжуулах чанар нь хөнгөн цагаан судалтай.
А: ACSR болон AAC хоёрын ялгаа юу вэ?
Х: AAC нь ган цөмгүй бүхэлдээ хөнгөн цагаан бөгөөд бага бат бөх, илүү унждаг. ACSR нь илүү бат бөх, илүү сайн уналт хийх зориулалттай ган цөмтэй тул илүү урт хугацаанд ажиллахад тохиромжтой.
А: ACSR болон AAAC хоёрын ялгаа юу вэ?
Х: AAAC нь хөнгөн цагаан хайлшийг AAC-аас илүү бат бэхийн хувьд ашигладаг боловч ACSR-ээс бага. ACSR нь хамгийн их хүч чадлыг хангахын тулд ган голыг ашигладаг.
А: ACSR зэврэлтэнд тэсвэртэй юу?
Х: Хөнгөн цагааны гаднах давхарга нь агаар мандлын зэврэлтэнд сайн тэсвэртэй байдаг. Далайн эрэг эсвэл үйлдвэрлэлийн бүсэд хөнгөн цагаанаар бүрсэн ган гол (ACSR/AW) эсвэл зэврэлтээс хамгаалах тосыг зааж өгнө.
А: ACSR-ийн ердийн програмууд юу вэ?
Х: Цахилгаан дамжуулах агаарын шугам, түгээх шугам, төмөр замын цахилгаанжуулалт, харилцаа холбооны цамхагийн утас.
А: ACSR-ийн хамгийн их урт нь хэд вэ?
Хариулт: Ердийн зай нь 300-500 метр бөгөөд голын гатлага эсвэл уулархаг газар 1500 метр хүртэл тусгай загвартай.
А: Цөмийн гангийн ямар ангилал байдаг вэ?
A: A, B, C ангиллын цайрдсан ган, эсвэл хөнгөн цагаан бүрсэн ган (AW) зэврэлтэнд тэсвэртэй.
Асуулт: ACSR-ийн дамжуулалт гэж юу вэ?
Х: ≥61% IACS (Олон улсын цэвэршүүлсэн зэсийн стандарт).
| Онцлог | ACSR | AAC | AAAC |
|---|---|---|---|
| Суналтын хүч | Хамгийн өндөр | Олиггүй | Дунд |
| Сул гүйцэтгэл | Хамгийн сайн | Хөөрхий | Сайн байна |
| Зэврэлтэнд тэсвэртэй | Сайн (сонголттой) | Маш сайн | Онцсайн |
| Дуудлагаүүр ХОЛБОалт | ≥61% IACS | ≥61% IACS | ≥52.5% IACS |
| км тутамд жин | Дунд | Хөнгөн | Хөнгөн |
| Үнэ ортог | Дунд | Дунд | Илүү өндөр |
| Ердийн зай | 300-500 м | 100-200 м | 150-300 м |
