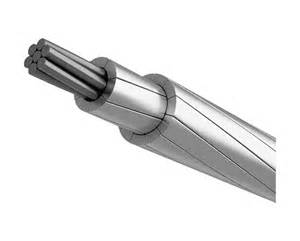

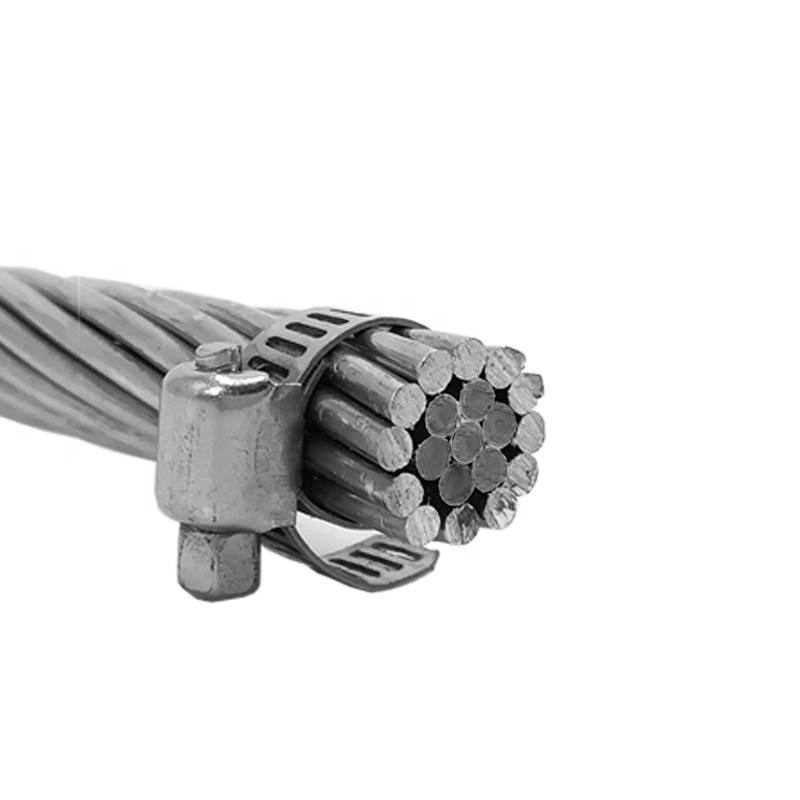

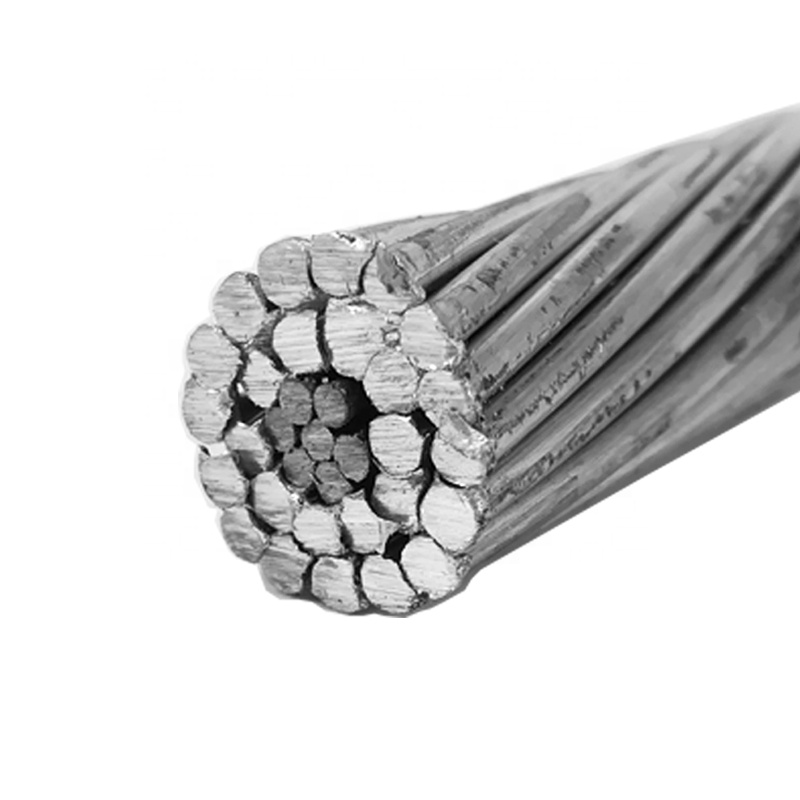

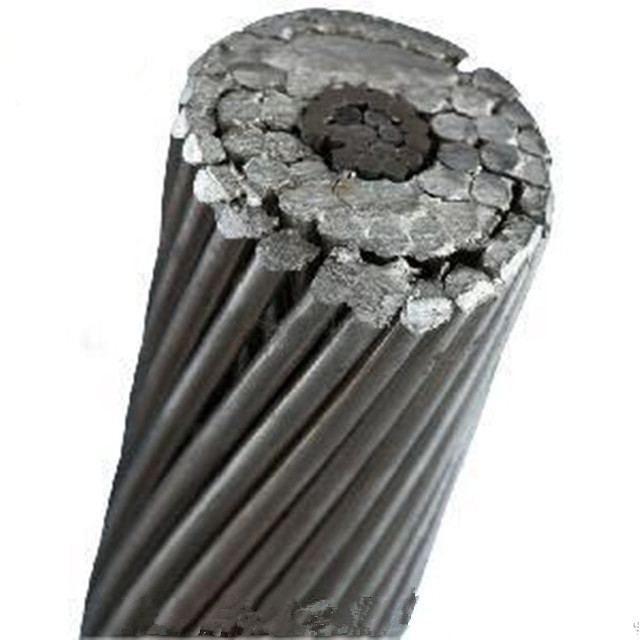

ACSR (Aluminum Conductor Steel Reinforced)-ийн өндөр бат бэх ган гол нь онцгой суналтын бат бэхийг хангаж, дамжуулах цамхгийн хооронд илүү урт зайтай байх боломжийг олгодог - олон төрлийн хэрэглээнд ихэвчлэн 400-600 метр, тусгай загварт бүр илүү урт байдаг.
Энэхүү span чадвар нь хэд хэдэн үндсэн давуу талыг өгдөг:
Нэг километрт шаардагдах тулгуур байгууламжийн тоог (цамхаг, шон) багасгадаг
Суурилуулалтын зардлыг бууруулдаг (суурь бага, техник хангамж бага)
Урт хугацааны засвар үйлчилгээний зардлыг бууруулна
Газар чөлөөлөх, зам тавих шаардлагыг багасгадаг
Өндөр хүч чадалтай хэдий ч хөнгөн цагааны гадна давхарга нь дамжуулагчийг зөвхөн гангаар хийсэн ижил төстэй кабелиас хөнгөн байлгаж, дараахь зүйлийг хийдэг.
Суулгах явцад ажиллахад хялбар
Өргөх, чангалах төхөөрөмжид бага шаардлага тавьдаг
Алслагдсан сайт руу тээвэрлэхэд илүү хэмнэлттэй
Урт хугацааны ердийн хэрэглээ:
Голын гарам, хөндийгөөр
Уулархаг газар нутаг
Хөдөө орон нутгийн болон алсын цахилгаанжуулалт
Хурдны зам эсвэл төмөр замыг дайран өнгөрөх цахилгаан дамжуулах шугам
Өндөр цэвэршилттэй хөнгөн цагаан утас (ихэвчлэн 1350 эсвэл 1370 зэрэг) нь дараахь зүйлийг хангадаг.
Бага цахилгаан эсэргүүцэл - хол зайд эрчим хүчний алдагдлыг (I²R алдагдал) багасгах
Үр ашигтай цахилгаан дамжуулах - ихэвчлэн 66 кВ ба түүнээс дээш өндөр хүчдэлийн дамжуулах шугамд тохиромжтой
Тогтвортой хүч - стандарт үйл ажиллагааны нөхцөлд урьдчилан таамаглах боломжтой гүйдэл дамжуулах хүчин чадал
ACSR нь цэвэр зэс шиг дамжуулагч биш боловч (хөнгөн цагааны хувьд ойролцоогоор 61% IACS, зэсийн хувьд 100% IACS), өртөг-гүйцэтгэлийн харьцаа нь ACSR-ийг дараахь зүйлд илүүд үздэг.
Холын зайн бөөн эрчим хүч дамжуулах
Өндөр хүчдэлийн агаарын шугам (HV ба EHV)
Цахилгаан сүлжээ, дэд станцуудыг хооронд нь холбох
Сэргээгдэх эрчим хүчийг нүүлгэн шилжүүлэх (салхи, нарны цахилгаан станцууд)
Дамжуулах чадварыг харьцуулах:
| Материалын | дамжуулалт (% IACS) | Харьцангуй зардал |
|---|---|---|
| Зэс | 100% | Маш өндөр |
| Хөнгөн цагаан (EC зэрэг) | 61–63% | Олиггүй |
| ACSR (хөнгөн цагаан хэсэг) | 61–63% | Маш бага |
Хөнгөн цагааны гаднах давхарга нь агаарт өртөх үед хамгаалалтын ислийн хальс (Al₂O₃) үүсгэдэг бөгөөд дамжуулагчийг дараахь зүйлсээс хамгаалдаг.
Байгаль орчны доройтол (чийгшил, бороо, үйлдвэрлэлийн бохирдуулагч)
Химийн халдлага (хүчиллэг бороо, давс цацах, үйлдвэрийн ялгаралт)
Хөнгөн цагаан ба ган эд ангиудын хоорондох цайрдсан зэврэлт
Нэмж дурдахад орчин үеийн ACSR хувилбарууд нь:
Цайрдсан ган судал (А, В эсвэл С ангиллын цайрын бүрээс)
Хөнгөн цагаанаар бүрсэн ган судал (зэврэлтээс хамгийн их хамгаалах хөнгөн цагаан ган)
Далайн эрэг орчмын эсвэл өндөр чийгшилтэй орчинд зориулсан тос агуулсан эсвэл зэврэлтийг дарангуйлдаг цөм
Эдгээр шинж чанарууд нь ACSR-ийг дараахь зүйлд тохиромжтой болгодог.
Эргийн цахилгаан дамжуулах шугам (давс ихтэй)
Аж үйлдвэрийн бүс (химийн үйлдвэр, боловсруулах үйлдвэр)
Өндөр чийгшилтэй бүс нутаг (халуун болон субтропик уур амьсгалтай)
Бохирдсон орчин (хүнд тоос, утаа, хөдөө аж ахуйн химийн бодис)
Бүх хөнгөн цагаан (AAC) эсвэл зэс дамжуулагчтай харьцуулахад ACSR нь өндөр хүчдэлийн хэрэглээнд ихээхэн хэмжээний зардлыг хэмнэдэг, учир нь:
Ган цөм нь шаардлагатай үнэтэй хөнгөн цагааны хэмжээг бууруулдаг
Түүхий эдийн өртөг бага (ган нь хөнгөн цагаан, зэсээс хамаагүй хямд)
Бүтцийн зардлыг бууруулсан (зэсээс хөнгөн жинтэй, цөөн тооны цамхаг шаардлагатай)
Энэ нь ACSR-ийг эдийн засгийн сонголт болгодог:
Хөдөөгийн цахилгаанжуулалтын төслүүд (алсын зай, хязгаарлагдмал төсөв)
Сүлжээг өргөтгөх, бэхжүүлэх (одоо байгаа коридоруудыг шинэчлэх)
Сэргээгдэх эрчим хүчний төслүүд (салхи, нарны фермийн коллекторын систем)
Хил дамнасан дамжуулах харилцан холболт
Нэг километрт зардлын харьцуулалт (харьцангуй утга):
| Дамжуулагчийн төрөл | Материалын зардал | Суурилуулалтын зардал | Нийт зардал |
|---|---|---|---|
| Acsr | Олиггүй | Олиггүй | Хамгийн бага |
| Хийн | Дунд | Олиггүй | Дунд |
| Биак | Дунд | Дунд | Дунд - Өндөр |
| Зэс | Маш өндөр | Өндөр (хүнд) | Маш өндөр |
Ган цөм нь янз бүрийн температурт унжилтыг тогтвортой байлгахад тусалдаг:
Зуны улиралд хэт уналтаас сэргийлнэ (орчны өндөр температур + гүйдлийн өндөр ачаалал)
Өвлийн улиралд хэт чангарахаас сэргийлнэ (бага температурын агшилт)
Динамик давхих (салхинаас үүдэлтэй хэлбэлзлийг) бууруулдаг
Энэ нь улирлын чанартай өөрчлөлттэй уур амьсгалд найдвартай сүлжээний ажиллагааг баталгаажуулдаг, үүнд:
Цөлийн бүсүүд (өдрийн хэт халалт)
Эх газрын уур амьсгал (халуун зун, хүйтэн өвөл)
Уулархаг газар (өдөр, шөнийн температурын өөрчлөлт)
Сулжилтын шинж чанарууд:
ACSR нь ижил хүчдэл, температурт AAC-аас бага унжилтыг харуулдаг
Өөрийгөө тайвшруулах шинж чанар нь чичиргээний ядаргааг бууруулдаг
Кондукторын ашиглалтын хугацаанд урьдчилан таамаглах боломжтой мөлхөгч зан үйл
ACSR нь хүч чадал, жин, зэврэлтэнд тэсвэртэй байдлын тэнцвэртэй байдлаас шалтгаалан өргөн хүрээний суурилуулалтын орчинд сайн ажилладаг.
| Хүрээлэн буй орчны | ACSR-ийн тохиромжтой байдал | Гол давуу тал |
|---|---|---|
| Уулархаг газар нутаг | Онцсайн | Урт зай, өндөр хүч чадал |
| Далайн эргийн бүсүүд | Сайн (зэврэлтээс хамгаалсан) | Хөнгөн цагаан бүрээс эсвэл тос |
| Хотын цахилгаан сүлжээ | Сайн байна | Компакт дизайн, хялбар харьцах |
| Цөлийн бүсүүд | Онцсайн | Хэт ягаан туяаны эсэргүүцэл, дулааны тогтвортой байдал |
| Аж үйлдвэрийн бүсүүд | Сайн (тусгай бүрээстэй) | Зэврэлтэнд тэсвэртэй сонголтууд |
| Өндөр уулын шугамууд | Онцсайн | Хөнгөн жинтэй, мөс бага ачаалалтай |
Тусгай бүрээс ба эмчилгээ:
Өөх тос агуулсан судал нь хөнгөн цагаан ба ган утаснуудын хооронд зэврэлт үүсэхээс сэргийлнэ
Цаг агаарт тэсвэртэй хайлш - эрс тэс орчинд зориулсан сайжруулсан хөнгөн цагаан хайлш
Гадаргуугийн өвөрмөц бус өнгөлгөө - нисэх онгоц болон орон сууцны талбайн хурц гэрлийг бууруулдаг
| Дамжуулагчийн төрөл | Хүч чадал | Дамжуулах чадвар | Жин | Зардал | Ердийн хэрэглээ |
|---|---|---|---|---|---|
| Acsr | Өндөр (ган гол) | Дунд зэрэг (IACS 61%) | Дунд | Олиггүй | Холын зайн HV/EHV дамжуулалт |
| AAAC (Бүх хөнгөн цагаан хайлш) | Дунд | Өндөр (IACS 61%) | Хөнгөн | Өндөр | Хөдөөгийн тархалт, далайн эрэг |
| ACAR (Хөнгөн цагаан цөм) | Дунд | Өндөр (IACS 61%) | Дунд | Өндөр | Хөнгөн даацын дамжуулалт |
| AAC (Бүх хөнгөн цагаан) | Олиггүй | Өндөр (IACS 61%) | Хөнгөн | Дунд | Богино зай, хотын тархалт |
| Зэс | Олиггүй | Маш өндөр (100% IACS) | Хүнд | Маш өндөр | Тусгай хэрэглээ (дэд станц, газар доорх) |
| ACSS (Хөнгөн цагаан дамжуулагч ган дэмжигдсэн) | Маш өндөр | Дунд зэрэг (нэвшүүлсэн Al) | Дунд | Дунд | Өндөр температуртай, унжилт багатай програмууд |
| Зориулалт | Ган гол төрөл | Зэврэлтээс хамгаалах | Ердийн хэрэглээ |
|---|---|---|---|
| ACSR (стандарт) | Цайрдсан ган (А зэрэглэл) | Стандарт цайрын бүрээс | Ерөнхий зориулалт, хуурай газар |
| ACSR (B/C анги) | Илүү хүнд цайрдсан бүрхүүл | Сайжруулсан цайрын хамгаалалт | Чийглэг эсвэл бага зэргийн идэмхий газар |
| Acsr / aw | Хөнгөн цагаанаар бүрсэн ган гол | Зэврэлтээс хамгаалах хамгийн дээд хэмжээ | Далайн эрэг, далайн, үйлдвэрлэлийн бохирдол |
| ACSR/GS | Өөх тос агуулсан ган гол | Дотоод зэврэлтээс урьдчилан сэргийлэх | Урт наслалт, өндөр найдвартай шугамууд |
| ACSR/TW | Трапец хэлбэрийн утас загвар | Стандарттай адил | Хөнгөн цагааны талбай өндөр, алдагдал бага |
| Дамжуулагчийн код | Хөнгөн цагаан талбай (мм²) | Ган талбай (мм²) | Нийт талбай (мм²) | Одоогийн үнэлгээ (A) | Ердийн хэрэглээ |
|---|---|---|---|---|---|
| Нохой | 100 | 14 | 114 | 300-350 | Түгээлт, 33 кВ |
| элбэнх | 150 | 21 | 171 | 400-450 | Дэд дамжуулалт, 66 кВ |
| Хандгай | 300 | 42 | 342 | 600-700 | HV дамжуулалт, 110кВ |
| Зебра | 400 | 56 | 456 | 700-850 | HV дамжуулалт, 132 кВ |
| Берсфорт | 500 | 70 | 570 | 850-1000 | EHV дамжуулалт, 220кВ+ |
Одоогийн үнэлгээ нь ойролцоох бөгөөд орчны температур, салхины хурд, нарны цацрагаас хамаарна.
Хөнгөн цагааны утаснуудын хувьд татах бариул эсвэл шахалтын бэхэлгээг ашиглана
Хэт чангалж болохгүй - үйлдвэрлэгчээс өгсөн суналтын графикийг дагаж мөрдөөрэй
Хөнгөн цагааны туузыг гэмтээхээс зайлсхий - татах эргүүлэг болон булыг ашиглана
ACSR-тэй нийцтэй бэхэлгээний хавчаар, мухар, чичиргээ сааруулагчийг ашигла
Цайрсан зэврэлтээс зайлсхий - боломжтой бол хөнгөн цагаан эсвэл хөнгөн цагаан хайлш ашиглана
Чичиргээнд өртөмтгий зайд хуягны саваа хэрэглэхийг зөвлөж байна
Эвдэрсэн утас, зэврэлт, эвдрэл зэргийг тогтмол нүдээр шалгах
Халуун цэгүүдийг илрүүлэх дулааны дүрслэл (сул холболт, гэмтсэн утас)
Далайн эрэг эсвэл үйлдвэрлэлийн бүсэд зэврэлтийг хянах
Дахин боловсруулах боломжтой - хөнгөн цагаан, ган хоёулаа 100% дахин боловсруулах боломжтой
Зэс дамжуулагчтай харьцуулахад бага нүүрстөрөгчийн ул мөр
Газар ашиглалтыг багасгасан - урт зай нь бага цамхаг, байгаль орчны нөлөөлөл бага гэсэн үг
Хамгийн бага харааны нөлөөлөл - ижил төстэй зэсийн загвараас бага дамжуулагч
