MV-ийн түгээлтийн шугамд зориулж 36KV-ийн полимер-гэрт гаралтай. 100Ka Lightning гүйдэл

5 0 Шүүмж

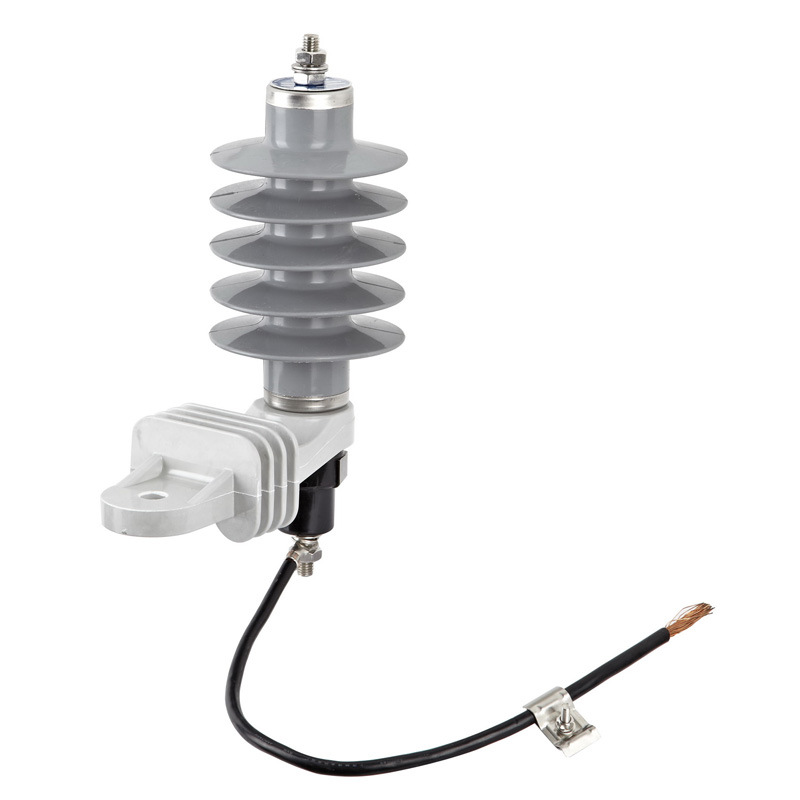

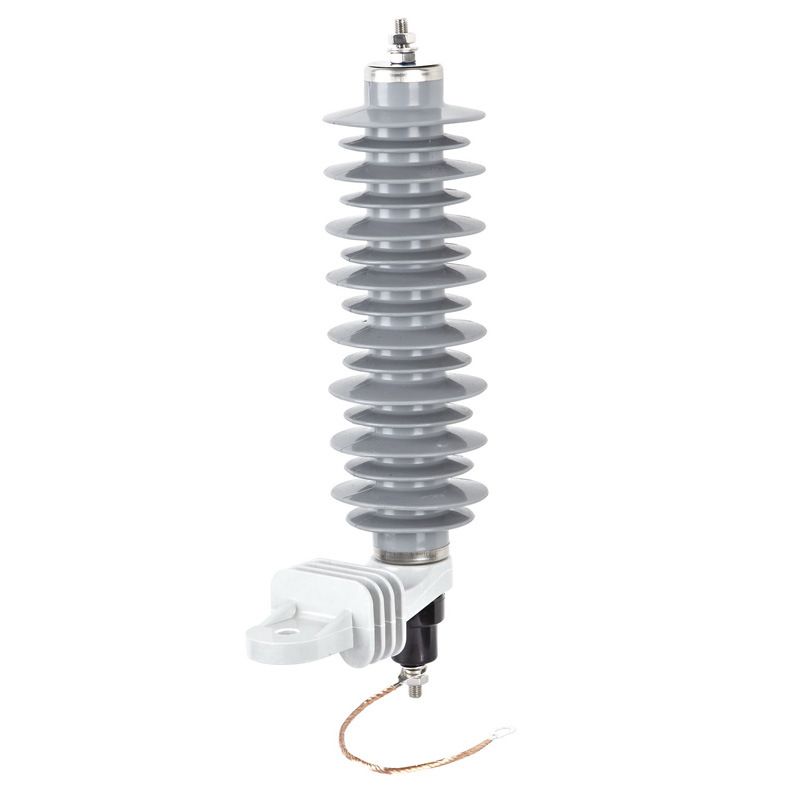

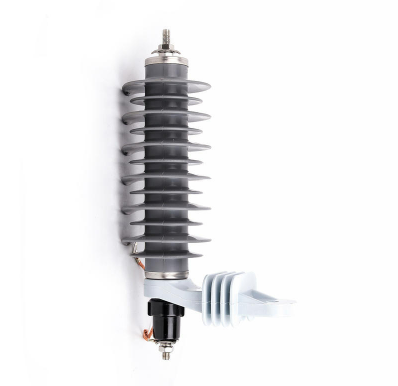

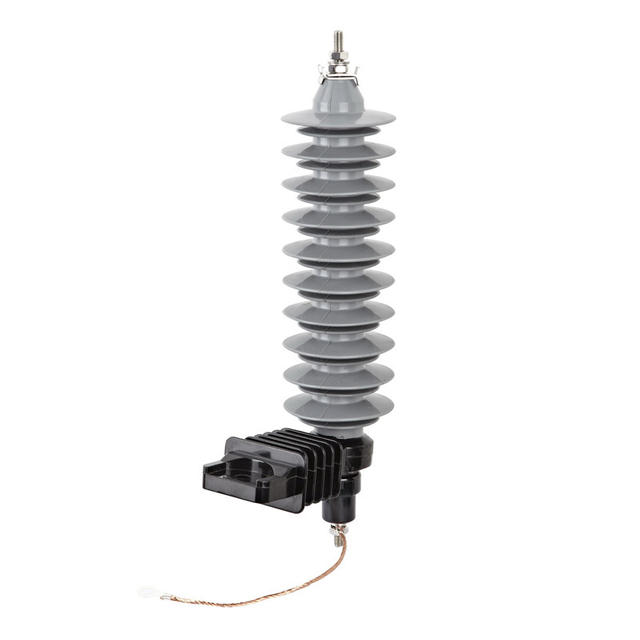

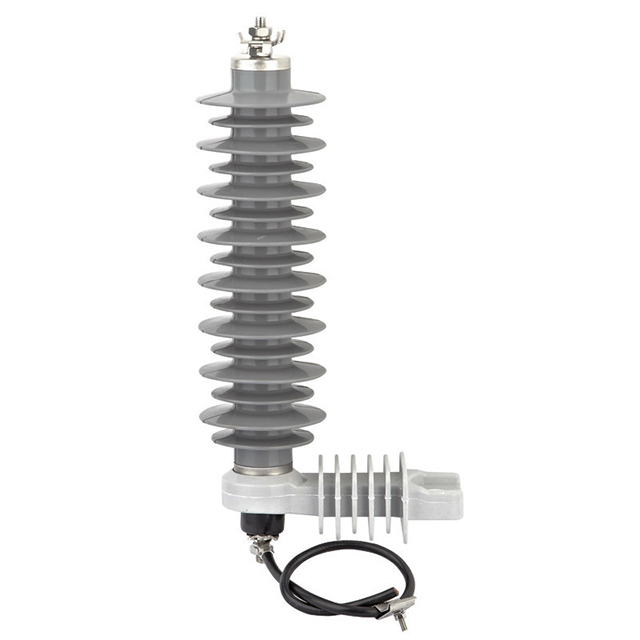

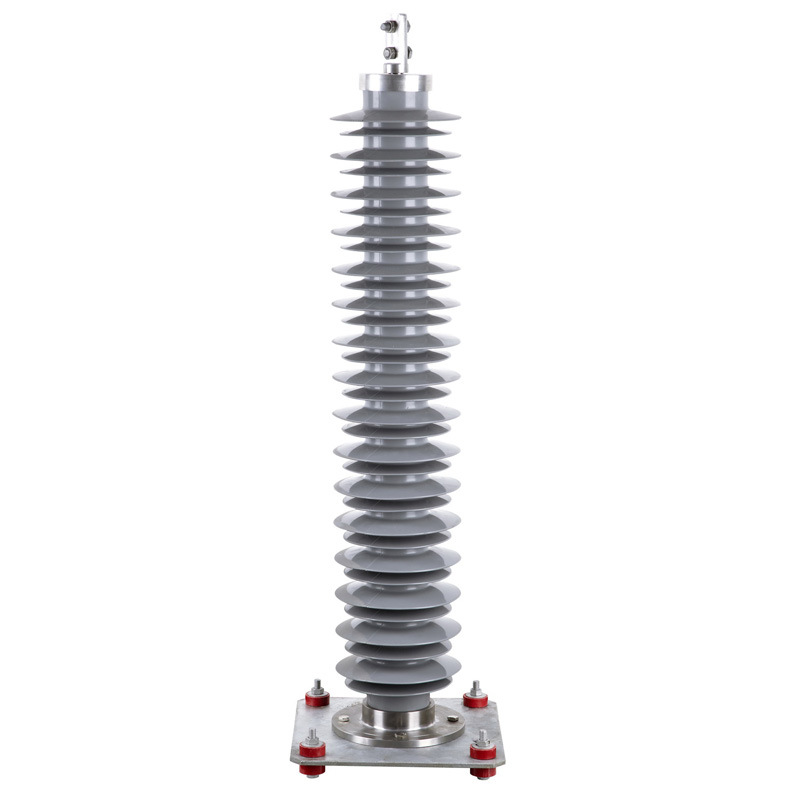

36kv Polymer-overed Surge нь дунд зэргийн хүчдэлийн түгээлтийн сүлжээнд зориулагдсан дэвшилтэт хамгаалалтын шийдэл юм. Силикон резинэн хөгжмийн нийлмэл орон сууц, цайрын оксид (ZNO) Soldal Socore / Store-° Sweellock-ийн үр ашгийг (-40% нь IEC 60099-4 болон ANSI / IEEE / IEEE C62.11 стандартыг баталгаажуулсан бөгөөд энэ нь ≤25ns хариу урвал, үлдэгдэл, үлдэгдэл хүчин төгөлдөр бус, үлдэгдэл хүчдэл, ≤90KV-ийг ≤ үлдэгдэл, үлдэгдэлтэй, ≤90KV-ийг эргүүлэн авч,

Тоо хэмжээ:
Боломжийн байдал:





Лавлагаа Сагсанд нэмэх

Техникийн ба арилжааны профайл

1. Дизайн үзүүлэлтүүд ба материаллаг шинжлэх ухаан

Параметрийн	үнэ цэнэ	стандарт
Үнэлэгдсэн хүчдэл	36 кв	IEC 60099-4
Тасралтгүй ажиллуулах хүчдэл	27.5 кВ	ANSI C62.11
Нэрлэсэн гадагшлуулах гүйдэл	10 ка (8/8μ00)	IEC 60539
Өнөөгийн одоогийн үлдэгдэл хүчдэл	≤97.5 KV (1/10 мкс)	GB / T 11032
Өндөр одоогийн импульс тэсвэртэй	100 ка (4/10 мкс)	IEC 60099-4
Орон сууцны материал	Силикон резин (CTI ≥600)	Astm d3638

Бүтцийн шинэчлэл:

Дэлбэрэлт-нотолгооны загвар: Алдаа дутагдлын явцад барьцааны хохирлыг арилгахгүйгээр салангид хуваагдана
Нэгдсэн Disconnector: Үл тоомсорлож, харааны / алсын дохиоллыг өдөөх үед газрын нэгдээс автоматаар салгана.
Бохирдлын эсэргүүцэл: 1,082MM CREEPAGE ЗОРИУЛСАН ЗОРИУЛСАН ЗОРИУЛЖ БАЙНА.

2. Өрсөлдөх чадвартай давуу талууд ба хувилбарууд

36KV POLYYMER ARCERES ARCERESTER	ARDERESS II SPD-ийн	AGESTER	AGRENTER
Жин	2.8 кг (70% нь хөнгөн)	9.5 кг	0.5 кг
Алдааг нь горим	Хагарахгүй байна	Дэлбэрч байна	Хоосон
LifeSpane	50 жил	30 жил	15 жил
Суурилуулах	Туйл-уул / зэвэрдэггүй хоншоор	Цамхагийн кран шаардлагатай	DIN COURGER TOP-IN
Бай Байгаль орчны чиглэл	Эрэг / цөл бэлэн болсон	Бохирдол багатай бүсэд хязгаарлагддаг	Ганцхан үзнэ

3. Зорилтот програмын хувилбарууд

Салбарын	хэрэглээний кейс	техникийн тохируулга
Эртдийн Яслын шугам	Давстай агаар ил гарсан хуваарилалт	Силикон орон сууц нь гидролизийг эсэргүүцдэг (IEC 60068-2-2-22)
Сэргээгдэх нэгтгэх	Нарны фермийн алхам алхам	100ка өндөр гүйдэлтэй импульс тэсвэртэй
Ууларын сүлжээ	Өндөр өндөр шугам (≤1,000м)	-40 ° C хүйтэн эхлэх тогтвортой байдал
ЙРИНГИЙН ДАГНАЛ	Компакт шилжүүлэгч	300 мм-ийн авсаархан өндөр + ø150mm ул мөр

4. Дуусаж, чанарын баталгаа

Глобал гэрчилгээг: IEC 60099-4, ANSI / IEEE C62.11, GB / T 11032, KEEE CAME CEMATE, KEMA 11032
Туршилтын протокол:

5000 цагийн давс шүрших эсэргүүцэл (ISO 9227)
100ка импульсийн одоогийн тэсвэртэй (4/10 мкс)
Хэсэгчилсэн гадагшлах ≤10 PC (IEC 60270)

TraceAption: zno varistor batch-catch-catch-catching.

36KV өндөр хүчдэлийн урсгалыг түгээх шугамд зориулан

Цайрын оксидын мэс засалчдыг баривчлах нь Хэт их ачаалал хамгаалалтын технологид мэдэгдэхүйц дэвшил юм. Тэдний дээд зэргийн гүйцэтгэл, хөнгөн дизайн, хөнгөн загвар, засвар үйлчилгээ, үүнд 36 кВтын цраман бус цахилгаан системийг тэдгээрийг эсвэл 36 кВ хүргэх шугамуудад хамгийн зөв сонголт хийх сонголтыг хийгээ. Хэт их давхцаж, давхцал энерги энерги, элэгдлийг задалж, цахилгаан дэд бүтцийн найдвартай байдлыг хангаж өгдөг.

Жанжин

1. Үнэлгээ: 0.22 ~ 500KV (шаазан), 0.22 ~ 220 кВт (нийлмэл)

Ж төсв

Цайрын оксидын мэс засалчдыг баривчлах, найдвартай, найдвартай үйл ажиллагааг хангах олон улсын стандартад нийцсэн байх ёстой. Гол стандартууд дараахь зүйлс орно.

IEC 60099-4 : Металл-оксид-оксид-иж бүрдэл нь цоорхойгүйгээр баривчлагдсан олон улсын стандарт.
IEEE C62.11 : IEEE-OWEE-OWERE-OWERE-ийн СТАНДАРТЫН СТАНДАРТЫН СТАНДАРТЫН АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨ.
ANSI / NEMA LA 1 : Америкийн Үндэсний ХУДАЛДААНЫ СУРГАЛТЫН СУРГУУЛЬД ЗОРИУЛЖ БАЙНА.

Ажлын нөхцөл

Системийн хүчдэл : Баррестер нь 36KV-ийн түгээлтийн системд зориулагдсан болно . Энэ нь системийн хэвийн үйл ажиллагааны хүчдэлийн тасралтгүй ажиллах ёстой.

Үнэлгээтэй хүчдэл : Баррестын үнэлгээ нь системийн хамгийн их хүчдэлийн хамгийн их хүчдэл (MCOV) -тай тохирч байх ёстой.
Түр зуурын хэт их хэтрүүлэг : Баруун нь түр зуурын хэт их давхцал (жишээ нь, алдаа, эсвэл солих үед) эвдэрнэ.

Нэвчилтийн урсгал :

Ашиглалтын хэвийн нөхцөлд цайрын исэлдсэн материалын өндөр эрс тэс жижиг гоо сайхны гүйдэл (Microps эсвэл Millamps эсвэл Millammps).

Одоогийн зохицуулалтыг давах :

Баррестер нь өндөр урсгалын гүйдэл нь доройтолд автах чадвартай байх ёстой.
Ердийн түвшний одоогийн үнэлгээ нь 5KA-аас 20KA-аас 20KA буюу түүнээс дээш хэмжээтэй байдаг.

Эрчим хүч шингээх :

Баррестер нь бүтэлгүйтсэн үйл явдлуудаас хэт их шингээх, тариалах ёстой. Үүнийг киложулд хэмжигддэг (KJ).

Температурын хүрээнд :

Цайрын оксиджаар баривчлагдсан баривчлагчид нь ихэвчлэн өргөн температурт мужид ажилладаг . , орон сууцны болон орон сууцны материалаас хамааран
Хэт их температур нь Грейбергийн гүйцэтгэл, амьдралын хэв маягаар нөлөөлж болно.

Бохирдол, бохирдол :

Баррагч нь суулгацын орчинд бохирдуулах түвшинг тэсвэрлэх чадвартай байх ёстой (жишээ нь, үйлдвэрлэлийн газар, далайн шүршигч бүхий эргийн бүс нутаг).
Полимер-Орон сууц баривчлагдсан хүмүүс бохирдол, бохирдолд онцгой тэсвэртэй байдаг.

Чийглэг, чийг :

Гүйцэтгэлийг доройтуулж, чийгшүүлэхээс сэргийлж битүүмжилсэн байх ёстой.

Uv цацраг :

Гаднах суурилуулалтад цаг хугацаа өнгөрөхөд полимер орон сууцыг доройтуулж чаддаг ulv цацрагийн хувьд тэсвэр тэвчээртэй байх ёстой.

Өндөр :

Баррестер нь суулгацын өндөрт үр дүнтэй ажиллах ёстой. Өндөр өндөрт суурилуулалт нь агаарын нягтрал буурч болзошгүйгээс үүсэхийг шаардаж болно.

Сонгох түлхүүрүүд

Үнэлгээтэй хүчдэл : Системийн хүчдэлтэй тохирч байх ёстой (жишээ нь, таны өргөдлийн хувьд 36 кВ).
Эрчим хүч шингээгч хүчин чадал : Хүлээгдэж буй давалгааны энергийг зохицуулах боломжтой эсэхийг шалгаарай.
Байгаль орчны нөхцөл : Бохирдсон эсвэл эрэг орчмын полимер-байшингуудыг сонго.
Стандартууд нийцэж байна : Баррагчийг холбогдох стандартыг хангаж байгаа эсэхийг шалгаарай (жишээ нь IEC 60099-4, IEEE C62.11).

Уламжлалт мэс засал хийлгэхтэй харьцуулах

Онцлог	цайрын оксидын урсгал нь	уламжлалт имжэ
Оч ялгаа	Оч байхгүй	Нь ашиглалтын очны цоорхойг шаарддаг
Хариу цаг	Хэт хурдан (наносекунд)	SPARP GAP ионжуулалтаас болж удаан байна
Нэвчилтийн гүйдэл	Маш бага (микроампс эсвэл Миллама)	Өндөр гоожсон гүйдэл
Цахилгаан нөжшлэл	Өндөр эрчим хүч шингээгчийн чадвар	Хязгаарлагдмал эрчим хүчний шимөлт гаргах хүчин чадал
Жин	Хөнгөн (полимер орон сууц)	Хүнд (шаазан орон сууц)
Бохирдлын эсэргүүцэл	Маш сайн (полимер орон сууц нь бохирдлыг эсэргүүцдэг)	Бохирдолд бага тэсвэртэй
Дэмжлэгэ	Засвар үйлчилгээгүй	Үе үе засвар үйлчилгээ шаарддаг

Баглаа боодол, тээвэрлэлт

Модон хайрцаг, хуванцар сав баглаа боодол, чийгшил, байгаль орчны бохирдуулагч бодисыг ашиглана.

Дэлхийн далайгаар дэлхийгээр дамжуулж, эсвэл агаар, эсвэл газрын ачаа тээвэрлэх. Хэрэглэгчийн шаардлагад нийцүүлэн захиалгын шийдлүүдийг ашиглах боломжтой.

电缆附件包装图片 png

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-5w-6	6	5.1	18		320	150	65
Yh-5w-9	9	7.65	27		430	150	65
Yh-5w-12	12	10.2	36		430	150	65
Yh-5w-15	15	12.75	45		530	150	65
Yh-5w-18	18	15.3	54		530	150	65
Yh-5w-21	21	16.8	63		640	150	65
Yh-5w-24	24	19.2	72		640	150	65
Yh-5w-27	27	21.6	81		740	150	65
Yh-5w-30	30	24	90		890	150	65
Yh-5w-33	33	26.4	99		890	150	65
Yh-5w-36	36	28.8	108		1115	150	65

2. Мулалын Оксидын полимер Орон сууц (Gapless) Type Carnes Spred (10ka цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-10w-6	6	5.1	18	1	320	250	100
Yh-10w-9	9	7.65	27	1	430	250	100
Yh-10w-12	12	10.2	36	1	430	250	100
Yh-10w-15	15	12.75	45	1	530	250	100
Yh-10w-18	18	15.3	54	1	530	250	100
Yh-10w-21	21	16.8	63	1	640	250	100
Yh-10w-24	24	19.2	72	1	740	250	100
Yh-10w-27	27	21.6	81	1	740	250	100
Yh-10w-30	30	24	90	1	890	250	100
Yh-10w-33	33	26.4	99	1	890	250	100
Yh-10w-36	36	28.8	108	1	1115	250	100
Yh-10w-42	42	33.6	126	2	1260	400	100
Yh-10w-48	48	39	139	2	1260	400	100
Yh-10w-54	54	42	160	2	1260	400	100
Yh-10w-60	60	48	178	2	1465	400	100
Yh-10w-66	66	52.8	196	2	1465	400	100
Yh-10w-72	72	57	214	2	2255	400	100
Yh-10w-84	84	67.2	244	2	2255	400	100
Yh-10w-90	90	72.5	249	2	2255	400	100
Yh-10w-96	96	75	265	3	3555	800	100
Yh-10w-108	108	84	281	3	3555	800	100
Yh-10w-120	120	96	300	3	4153	800	100
Yh-10w-150	150	120	416	3	5040	800	100
Yh-10w-200	200	156	520	3	7110	800	100

3. Мулалын оксид Полимер Орон сууц (Gapless) Type AC SERMENT (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Yh-20w-108	108	84	281	3	3555	800	100
Yh-20w-120	120	96	300	3	4153	800	100
Yh-20w-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Мулалын исэл шаазан байшин (Gapless) CORMENT (GAPEST) SPENTER (5KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y5w-6	6	5.1	18		280	150	65
Y5w-9	9	7.65	27		320	150	65
Y5w-12	12	10.2	36		320	150	65
Y5w-15	15	12.75	45		450	150	65
Y5w-18	18	15.3	54		450	150	65
Y5w-21	21	16.8	63		450	150	65
Y5w-24	24	19.2	72		510	150	65
Y5w-27	27	21.6	81		510	150	65
Y5w-30	30	24	90		890	150	65
Y5w-33	33	26.4	99		890	150	65
Y5w-36	36	28.8	108		890	150	65

5. Мулалын оксид Полимер Орон сууцны орон сууц (Gapless) Type (Gapless) AC системийн хувьд (10KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y10w-6	6	5.1	18	1	280	250	100
Y10w-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10w-15	15	12.75	45	1	450	250	100
Y10WW-18	18	15.3	54	1	450	250	100
Y10w-21	21	16.8	63	1	450	250	100
Y10w-24	24	19.2	72	1	510	250	100
Y10w-27	27	21.6	81	1	510	250	100
Y10w-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10w-36	36	28.8	108	1	890	250	100
Y10w-42	42	33.6	126	2	1256	400	100
Y10w-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10w-66	66	52.8	196	2	1440	400	100
Y10WW-72	72	57	214	2	1440	400	100
Y10w-84	84	67.2	244	2	2200	400	100
Y10ww-90	90	72.5	249	2	2200	400	100
Y10w-96	96	75	265	3	3350	800	100
Y10w-108	108	84	281	3	3350	800	100
Y10w-120	120	96	300	3	3948	800	100
Y10w-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Мулалын оксид Полимер Орон сууц (Gapless) Type AC системийн хувьд (20KA цуврал)

Загвар	Үнэлэгдсэн хүчдэл (kvr.ms)	Тасралтгүй ажиллах хүчдэл (kvr.ms)	Нэрлэсэн гаднах урсгалын дагуу гэрэлтдэг импульсийн хүчдэл (<= kvp)	Шугамын халах анги	Creepage зай (мм)	2MS Square Wave Repuls Impulse Одоогийн байдлаар (A)	4/10 мкхлэй одоогийн импульс нь тэсвэртэй (kap)
Y20w-108	108	84	281	3	3555	800	100
Y20w-120	120	96	300	3	4106	800	100
Y20w-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20w-444	444	324	1106	4	17052	2000	100
