Аж үйлдвэрийн байгууламжид хуваарилах трансформаторыг хэрхэн сонгох вэ

Үйлдвэрийн байгууламжид хуваарилах трансформаторыг сонгох нь каталогийн харьцуулалт биш харин системийн дизайны шийдвэр юм. Трансформатор нь талбайн хүчдэл, суурилуулах орчин, хамгаалалтын зохион байгуулалт, эвдрэлийн тооцоолол, засвар үйлчилгээний загвар, өргөтгөлийн төлөвлөгөө зэрэгт тохирсон бодит ачааллыг хангах ёстой. Хэт том нэгж нь зардал нэмж, маш бага ачаалалтай үед үр ашиггүй ажиллах боломжтой; Хэмжээ багатай эсвэл тааруухан тохирох нэгж нь үйлдвэрлэлийг хязгаарлаж, хүлээн зөвшөөрөгдөөгүй хүчдэлийн уналтыг бий болгож эсвэл төхөөрөмжийн ашиглалтын хугацааг бууруулж болно. Энэхүү гарын авлага нь байгууламжийн эзэд, инженерүүд болон худалдан авах ажиллагааны багуудад ачааллын мэдээллийг трансформаторын техникийн үзүүлэлт болгон хувиргах сахилга баттай арга замыг өгдөг.

Гол арга хэмжээ

• Эрэлт, олон янз байдал, моторын эхлэл, гармоник, төлөвлөсөн өсөлт зэрэг хэмжсэн эсвэл сайн баримтжуулсан ачааллын мэдээллээс эхэл.

• Бүх нэрийн хавтангийн үнэлгээг нэмээд зогсохгүй тухайн байгууламжийн бодит үйл ажиллагааны профайлаас кВА-г сонгоно уу.

• Анхдагч ба хоёрдогч хүчдэл, векторын бүлэг, эсэргүүцэл, саармаг зохицуулалт, хамгаалалтын зохицуулалтыг бүрэн систем болгон баталгаажуулна.

• Трансформаторын төрөл ба хашааг дотор болон гадна байршил, гал түймрийн стратеги, хүрээлэн буй орчны нөлөөлөл, орон зай, засвар үйлчилгээний чадавхид тохируулна.

• Зөвхөн худалдан авалтын үнэд анхаарлаа хандуулахын оронд эрчим хүчний алдагдал, сул зогсолтын эрсдэл, хүртээмж, үйлчилгээ зэрэг амьдралын мөчлөгийн үр дагаврыг харьцуул.

Түгээх трансформаторыг сонгохын өмнө цахилгааны үүргийг тодорхойл

Аж үйлдвэрийн талбайд нэг тогтмол ачаалал ховор байдаг. Энэ нь өөр өөр цагт эхлэх мотор, хувьсах хурдны хөтчүүд, гагнуурын төхөөрөмж, процессын халаалт, компрессор, насос, гэрэлтүүлэг, хяналтын ачаалал, зай цэнэглэх, ирээдүйн үйлдвэрлэлийн тоног төхөөрөмжтэй байж болно. Ашигтай сонгон шалгаруулах үйл явц нь тоног төхөөрөмжийн зэрэглэл, хэвийн ашиглалтын эрэлт, хүлээгдэж буй нэгэн зэрэг, ажиллах цаг, мэдэгдэж байгаа эрчим хүчний хүчин зүйл, мотор асаах үйл ажиллагаа, гармоник хувь нэмэр, төлөвлөсөн нэмэлтүүдийг бүртгэх ачааллын хуваарь гаргахаас эхэлдэг.

Зөвхөн нэрийн хавтангийн нийт дүн нь төөрөгдүүлж болзошгүй. Зарим ачаалал хааяа ажилладаг бол зарим нь тасралтгүй ажилладаг. Хэд хэдэн том мотортой үйлдвэр нь бага зэрэг тогтвортой эрэлттэй байж болох ч эхлүүлэх үйл явцыг шаарддаг. Цахилгаан-электрон ачаалалтай байгууламж нь гармоник нөлөө, дулааны гүйцэтгэлд онцгой анхаарал хандуулах шаардлагатай байж болно. Сайн ачааллын үнэлгээ нь сайт аль хэдийн байгаа үед хэмжсэн интервалын өгөгдлийг ашигладаг; Шинэ сайтын хувьд ашиглалтанд оруулах үед дахин харж болохуйц үйл явцын дизайны мэдээлэл болон консерватив, баримтжуулсан таамаглалуудыг ашигладаг.

Тооцооллыг энгийн бичвэрээр дараах байдлаар илэрхийлж болно: трансформатор кВА = холбогдсон кВт × эрэлтийн коэффициент / (чадлын хүчин зүйл × төлөвлөсөн ачааллын коэффициент). Энэ бол төлөвлөлтийн харилцаа бөгөөд инженерийн судалгааг орлох зүйл биш юм. Хэрэгцээний хүчин зүйл, эрчим хүчний хүчин зүйл, төлөвлөсөн ачааллын хүчин зүйлийг бодит байгууламжийн профайлаас сонгох ёстой. Үүний үр дүнд гарсан урьдчилсан утгыг хөдөлгүүрийн асаалт, гармоник, орчны нөхцөл, шаардлагатай илүүдэл хэмжээ, ирээдүйн ачааллын өсөлт зэрэгт туршиж үзэх шаардлагатай.

Үйлдлүүдийг тусгасан ачааллын загварыг бий болгох

Байгууламжийн ачааллыг өөр өөр үйлдэлтэй бүлэгт хуваа. Суурь процессын ачаалал, үе үе процессын ачаалал, моторын ачаалал, шугаман бус ачаалал, чухал ачаалал, барилгын үйлчилгээ, ирээдүйн ачаалал зэрэг нь ихэвчлэн тусдаа эгнээнд байх ёстой. Хамгийн их эрэлт хэрэгцээг бий болгодог үйлдвэрлэлийн нөхцлийг тодорхойлох. Сул зогсолтын дундаж нь эрчим хүчний төлөвлөлтөд ашигтай байж болох ч үйлдвэрлэлийн бүрэн ээлжийн трансформаторын хэмжээг тодорхойлох ёсгүй.

Үйл ажиллагааны багуудаас практик асуулт асуу. Ямар моторууд шугамнаас эхэлж, аль нь зөөлөн асаагуур эсвэл хөтөч ашигладаг вэ? Эхлэлийг дараалуулж болох уу? Зуух эсвэл компрессор өөр томоохон ачаалалтай ажилладаг уу? Ирээдүйн томоохон үйлдвэрлэлийн шугам аль хэдийн батлагдсан уу? Энэ байгууламж хоёр дахь трансформатор эсвэл нэг том нэгжээр өсөх төлөвтэй байна уу? Эдгээр хариултууд нь дурын нөөцийн хувь хэмжээнээс илүү үнэ цэнэтэй юм.

Ачааллын өөрчлөлтөд нийтийн аж ахуйн хангамж болон доод урсгалын систем хэрхэн хариу үйлдэл үзүүлэхийг анхаарч үзээрэй. Ачаалах үеийн хүчдэлийн уналт, боломжит гэмтлийн түвшин, хамгаалалтын төхөөрөмжийн тохиргоо, кабелийн урт зэрэг нь нэрлэсэн трансформаторын хэвийн ажиллагааг хангахад нөлөөлдөг. Трансформаторын сонголтыг салангид худалдан авалт гэж үзэхийн оронд унтраалга, дамжуулагч, хамгаалалт, газардуулга, эрчим хүчний чанарыг бууруулахтай уялдуулан зохицуулах ёстой.

Системтэй тохирох цахилгаан шинж чанаруудыг зааж өгнө үү

Урьдчилсан үнэлгээг тодорхойлсны дараа үүнийг бүрэн цахилгаан техникийн үзүүлэлт болгон хөрвүүлнэ. Анхдагч хүчдэл нь боломжит хангамжтай тохирч байх ёстой. Хоёрдогч хүчдэл нь ашиглалтын систем, тоног төхөөрөмжтэй тохирч байх ёстой. Давтамж, фазын зохион байгуулалт, цоргоны шаардлага, векторын бүлэг, саармаг тохиргоо, эсэргүүцэл, тусгаарлагчийн түвшин, холболтын зохион байгуулалт бүгд чухал байж болно. Зөв үнэ цэнэ нь бүх нийтийн биш юм; Тэд орон нутгийн сүлжээ, байгууламжийн хуваарилалтын загвар, тоног төхөөрөмжийн шаардлагыг дагаж мөрддөг.

Трансформаторын эсэргүүцэл бол сайн жишээ юм. Энэ нь хүчдэлийн зохицуулалт, богино залгааны үйл ажиллагаанд нөлөөлдөг тул хэвийн ажиллагаа болон хамгаалалтын төхөөрөмжийн зохицуулалтад нөлөөлдөг. Нэг асуудлыг шийдэхийн тулд эсэргүүцлийг өөрчлөх нь нөгөөг үүсгэж болно. Үүний нэгэн адил төвийг сахисан зохион байгуулалт нь газардуулга болон хамгаалалтын загварт нөлөөлдөг. Эдгээр сонголтыг өмнөх төслөөс хуулбарлахын оронд одоогийн системийн өгөгдлөөр хариуцсан цахилгааны инженер хянаж үзэх ёстой.

Сайтын нөхцлөөс суулгацын төрлийг сонгоно уу

Түгээх трансформаторын сонголт нь тухайн нэгж хаана амьдрахтай нягт холбоотой. Дотор цахилгааны өрөө нь галын стратеги, агааржуулалт, нэвтрэх, дуу чимээ, цэвэрлэгээ, барилгын интерфейс зэргийг нэн тэргүүнд тавьж болно. Гадна суурилуулалт нь цаг агаарын хамгаалалт, температурын хүрээ, бохирдол, аюулгүй байдал, зэврэлт, засвар үйлчилгээ хийх боломжтой нэвтрэх боломжийг нэн тэргүүнд тавьж болно. Аж үйлдвэрийн авсаархан талбай нь талбайн интерфейсийг багасгадаг нэгдсэн арга барилыг илүүд үздэг бол том талбай нь нөөцийг нэмэгдүүлэх эсвэл үе шаттайгаар өргөтгөхөд тохирсон тусдаа төхөөрөмж шаарддаг.

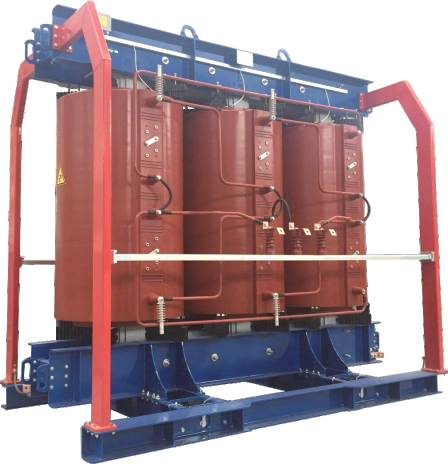

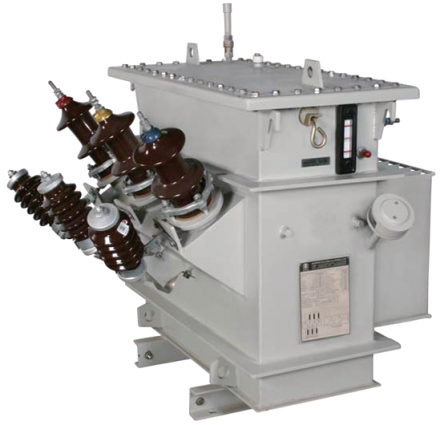

"Хуурай төрөл" болон "тосонд дүрсэн" гэсэн нэр томъёог сайн муугийн товчлол болгон ашиглаж болохгүй. Аль аль нь зөв хэрэглээнд тохирсон байж болно. Дотор суурилуулах, гал түймэртэй холбоотой асуудал эсвэл шингэнтэй харьцах шаардлагыг багасгах чухал үед хуурай төрлийн загварыг ихэвчлэн авч үздэг. Суурилуулалт, хамгаалалт, засвар үйлчилгээ, хүрээлэн буй орчны асуудлыг зөв авч үзсэн тохиолдолд тосонд шингэсэн загвар нь хүчтэй шийдэл байж болно. Эцсийн сонголт нь ерөнхий сонголт биш харин эрсдэлийн үнэлгээ, сайтын шаардлагад үндэслэсэн байх ёстой.

Савласан түгээлтийн ашиг тусыг хүртдэг сайтуудын хувьд 4E-ийн угсармал трансформаторын шийдэл нь өндөр хүчдэлийн төхөөрөмж, трансформатор, бага хүчдэлийн төхөөрөмжийг функциональ хэсгүүдэд нэгтгэсэн зохицуулалтыг тайлбарладаг. Төслийн баг нь багцалсан шийдлийг сонгохын өмнө хүчдэл, хамгаалалт, хаалт, хүрээлэн буй орчин, нэвтрэх шаардлагад нийцэж байгаа эсэхийг шалгах ёстой.

Мотор, гармоник, эрчим хүчний чанарыг тооцоолох

Моторын үйл ажиллагаа нь трансформаторын практик шаардлагыг ихэвчлэн өөрчилдөг. Хөдөлгүүрийн том асаалт нь бусад ачаалал, хяналт, үйл явцын тогтвортой байдалд нөлөөлдөг түр зуурын хүчдэлийн уналт үүсгэдэг. Хүнд байдал нь хөдөлгүүрийг эхлүүлэх арга, системийн эсэргүүцэл, трансформаторын шинж чанар, кабелийн гүйдэл, нэгэн зэрэг ачаалал зэргээс хамаарна. Байгууллага нь эхлэх дарааллыг тогтоох, тохирох эхлэх төхөөрөмжийг ашиглах, түгээлтийн архитектурыг шинэчлэх, эсвэл үүрэгт тохирсон трансформаторын үзүүлэлтийг сонгох замаар асуудлыг багасгаж болно. Хариулт нь энгийн дүрэм биш, судалгаанаас гарах ёстой.

Шугаман бус ачаалал нь бас анхаарал хандуулах ёстой. Хувьсах хурдны хөтчүүд, Шулуутгагч, UPS систем, гагнуурын төхөөрөмж, зарим электрон ачаалал нь гармоник гүйдлийг нэвтрүүлж болно. Гармоник нь халаалтыг нэмэгдүүлж, хүчдэлийн долгионы хэлбэрт нөлөөлдөг. Дизайн баг нь ачааллын спектрийг тооцоолж, трансформаторын үйлдвэрлэгчийн өгсөн үүрэг даалгаврыг баталгаажуулж, хуваарилалтын загвартай уялдуулан бууруулах ажлыг зохицуулах ёстой. Нэрлэсэн кВА үнэлгээ нь долгионы хэлбэр бүрийг хамардаг гэж үзэх нь хангалтгүй юм.

Эрчим хүчний хүчин зүйлийн залруулга нь гүйдэл ба эрэлтийн профайлыг өөрчилж болох боловч уг байгууламжийн гармоник болон сэлгэн залгах үйлдлийг харгалзан төлөвлөх ёстой. Эрчим хүчний чанарыг эхнээс нь ачааллын загварын нэг хэсэг болгон авч үзье. Зай нөөцлөх, хяналтын цэгүүдийг тодорхойлох, дизайны үе шатанд тоног төхөөрөмжийг зохицуулах нь үйл ажиллагааны эвдэрсэн асуудлын эргэн тойронд засвар хийхээс хамаагүй хялбар юм.

Найдвартай байдал, өсөлтийн стратегийг эртхэн шийд

Хүссэн үйлчилгээний тасралтгүй байдал нь энгийн оргил ачааллын хэмжээг тогтоохоос өөр шийдэлд хүргэж болзошгүй юм. Тохиромжтой унтрах цонхтой сайт нь төлөвлөсөн засвар үйлчилгээтэй нэг трансформаторыг хүлээн авч болно. Чухал үйл явцтай байгууламжид хэсэгчилсэн хуваалт, нөөц стратеги, хоёр дахь трансформатор эсвэл чухал ачааллын тусгай хангамж шаардлагатай байж болно. Илүүдэл гэдэг нь цахилгааны шинжилгээгээр дэмжигдсэн бизнесийн шийдвэр юм: энэ нь сул зогсолтын зардал, ачааллыг бууруулах чадвар, засварын хугацаа, үйл явцын шинж чанараас хамаарна.

Өсөлтийг тодорхой хувилбараар илэрхийлэх ёстой. Дурын маржин нэмэхийн оронд зөвшөөрөгдсөн өргөтгөлийн ачаалал, тэдгээрийн цаг хугацаа, цахилгааны үйлдлийг жагсаана. Одоо илүү том трансформатор суурилуулах, хоёр дахь трансформаторын физик болон цахилгаан зай гаргах, эсвэл модульчлагдсан багцыг ашиглах зэрэг сонголтуудыг харьцуул. Шилжүүлэгч, хамгаалалт, кабель, иргэний болон хяналтын үр дагаврыг багтаана. Дараагийн өргөтгөл нь томоохон хаалт, сэргээн босголт шаардлагатай бол хамгийн бага анхны өртөг нь үнэтэй болно.

Капитал зардлыг амьдралын мөчлөгийн үнэ цэнэтэй харьцуул

Худалдан авах үнэ нь трансформаторын өмчлөлийн зөвхөн нэг хэсэг юм. Ачаалал болон ачааллын алдагдал, хүлээгдэж буй ачааллын төлөв, засвар үйлчилгээ, угсралтын барилгын ажил, хашааны хэрэгцээ, гал түймэр болон тусгаарлах арга хэмжээ, нэвтрэх, нөөцийн стратеги, үйлчилгээний дэмжлэг, хяналт, сул зогсолтыг шалгана уу. Худалдан авалтын үнэ бага боловч алдагдал өндөртэй нэгж нь ашиглалтын урт хугацаанд илүү үнэтэй байж болно. Үүний эсрэгээр, ер бусын алдагдал багатай сонголт нь үүрэг хариуцлагад буруу тооцсон тохиолдолд үнэ цэнийг өгөхгүй байж болно.

Үнэлгээ, хүчдэл, эсэргүүцэл, хөргөлт эсвэл тусгаарлагчийн загвар, тодорхойлсон алдагдал, дагалдах хэрэгсэл, хаалт, туршилтын баримт бичиг, хүргэх хамрах хүрээ, үл хамаарах зүйлс зэрэг ижил үндэслэлээр харьцуулах боломжтой өгөгдлийг нийлүүлэгчдээс асуу. Нэг ишлэлд хамгаалалтын интерфэйс эсвэл бусад нэмэлт хэрэгслийг оруулаагүй тохиолдолд харьцуулалт найдваргүй болно. Техникийн болон арилжааны багууд нэг хяналттай харьцуулах хуудсыг ашиглах ёстой бөгөөд ингэснээр хазайлт харагдах болно.

4E-ийн трансформаторын бүтээгдэхүүний хүрээ нь трансформатор болон авсаархан дэд станцын тохиргоог хэлэлцэх эхлэл цэг байж болно. Эцсийн тодорхойлолтыг төслийн нэг шугамын диаграмм болон байгууламжийн бодит үүрэг хариуцлагатай харьцуулах ёстой.

Худалдан авах ажиллагааны иж бүрэн тодорхойлолтыг бэлтгэх

Үнийн санал авах хүчтэй хүсэлт нь боломжит ханган нийлүүлэгчдэд трансформатор юу хийх ёстойг хэлж, дагаж мөрдөх байдлыг хэрхэн харуулахыг хэлдэг. Цахилгааны хүчин чадал, хүчдэл, давтамж, суурилуулах төрөл, орчны болон талбайн нөхцөл, шаардлагатай цорго, эсэргүүцлийн хүлээлт, ороомгийн болон төвийг сахисан зохицуулалт, тусгаарлагч эсвэл хөргөлтийн шаардлага, хашааны хэрэгцээ, дагалдах хэрэгсэл, хяналт, терминал, туршилтын шаардлага, баримт бичиг, баглаа боодол, ашиглалтад оруулах дэмжлэг, холбогдох стандартууд эсвэл хэрэглэгчийн техникийн үзүүлэлтүүдийг оруулна.

Интерфейсүүдийг зааж өгнө үү. Ирж буй болон гарч буй кабель эсвэл автобусны холболт, зайны хязгаарлалт, өргөх зам, суурь эсвэл тулгуур, газардуулгын цэг, хамгаалалтын төхөөрөмж, алсаас хянах хэрэгцээ, засвар үйлчилгээний зөвшөөрлийг тодорхойлох. Төслийн баримт бичгийн хяналтын процессын хүрээнд одоогийн нэг шугамын диаграмм болон сайтын өгөгдлийг хуваалцах. Ишлэлийн үе шатанд тодорхойгүй байдал нь ихэвчлэн өөрчлөлт, саатал эсвэл талбарын өөрчлөлт хэлбэрээр буцаж ирдэг.

Үйлдвэрийн хүлээн авах туршилт, талбайг хүлээн авах ажлыг мөн төлөвлөх хэрэгтэй. Үйлдвэрийн баримт бичиг нь нийлүүлсэн тохиргоог тодорхойлж, тохиролцсон туршилтуудыг харуулах ёстой. Газар дээр нь үзлэг хийхдээ нийлүүлсэн нэгж, дагалдах хэрэгсэл, холболт, хамгаалалтын тохиргоо, газардуулга, суурилуулах нөхцөл нь дизайнтай тохирч байгааг баталгаажуулах ёстой. Эрчим хүч нь төслийн батлагдсан журам, аюулгүй ажиллагааны дүрмийг дагаж мөрдөх ёстой.

Байгуулах

Хамгийн сайн түгээх трансформатор нь тухайн байгууламжийн бодит ачаалал, системийн бүтэц, орчин, найдвартай байдлын зорилго, ирээдүйн төлөвлөгөөнд тохирсон трансформатор юм. Хэмжсэн эсвэл хамгаалагдсан ачааллын төсөөллөөс эхэлж, үнэлгээ, хүчдэл, эсэргүүцэл, хамгаалалт, суурилуулалтын төрөл, амьдралын мөчлөгийн үр дагаврыг зохицуулна. Зөвхөн каталогид тулгуурласан шийдвэр гаргахаас зайлсхий. Трансформаторыг аж үйлдвэрийн цахилгаан түгээх системийн нэг хэсэг болгон тодорхойлсон тохиолдолд худалдан авалт илүү тодорхой болж, ашиглалтад оруулах нь илүү урьдчилан таамаглах боломжтой болдог.

Faqs

Үйлдвэрийн байгууламжид тохирох трансформаторын кВА-ыг хэрхэн тооцоолох вэ?

Ачааллын хуваарийг эхлүүлж, үндэслэлтэй эрэлт хэрэгцээ, олон янз байдлын таамаглалыг хэрэглэж, эрчим хүчний хүчин зүйлийг тооцож, дараа нь анхны үр дүнг эхлэх үүрэг, гармоник, орчны нөхцөл, төлөвлөсөн өсөлттэй харьцуулна уу. Байгууламжийн системийн судалгаатай хамт эцсийн сонгон шалгаруулалтыг хянана.

Би хуваарилах трансформатор бүрт нөөц хүчин чадал нэмэх ёстой юу?

Тодорхойлсон ирээдүйн ачаалал, шийдвэрлэх боломжгүй тодорхойгүй байдал, найдвартай байдлын стратегийн хүчин чадлыг нэмнэ үү. Дурын маржин нь бодит өргөтгөл эсвэл тасралтгүй байдлын шаардлагыг шийдвэрлэхгүйгээр зардлыг нэмж болно.

Трансформаторыг зөвхөн моторын нэрийн хавтангаас сонгож болох уу?

Үгүй Нэрийн хавтан нь нэгэн зэрэг ажиллагаа, моторыг эхлүүлэх дараалал, ашиглалтын үүрэг, гармоник агууламж, ирээдүйн өсөлтийг харуулдаггүй. Эдгээр хүчин зүйлүүд нь сонголтыг ихээхэн өөрчилж болно.

Хуурай төрлийн трансформатор хэзээ тохиромжтой вэ?

Хуурай төрлийн загварыг ихэвчлэн доторх талбай эсвэл галын стратеги, шингэнтэй харьцах, засвар үйлчилгээ хийхэд тохиромжтой нөхцөлд ашигладаг. Сонголт хийхдээ ачаалал, агааржуулалт, орчин, дуу чимээ, хүртээмж, төслийн шаардлагыг харгалзан үзэх ёстой.

Трансформаторын эсэргүүцэл яагаад чухал вэ?

Эсэргүүцэл нь ачааллын дор байгаа хүчдэл ба боломжит гүйдэлд нөлөөлдөг. Энэ нь байгууламжийн хамгаалалт, дамжуулагч, унтраалга, хөдөлгүүрийг асаах шаардлагад нийцсэн байх ёстой.

Би трансформаторын RFQ-тай ямар мэдээлэл илгээх ёстой вэ?

Нэг шугамын диаграмм, анхдагч ба хоёрдогч хүчдэл, үнэлгээний зорилт, суурилуулах орчин, ачааллын төлөв, хамгаалалтын мэдээлэл, шаардлагатай дагалдах хэрэгсэл, стандарт, талбайн хязгаарлалт, ирээдүйн өргөтгөлийн таамаглалыг өгнө. Энэ нь ханган нийлүүлэгчдэд техникийн хувьд харьцуулах боломжтой саналуудыг буцааж өгөхөд тусалдаг.
