Том байгууламж доторх эрчим хүчний хэрэгцээ нэг газар төвлөрөх нь ховор. Энэ нь дэд станцууд, трансформаторууд, үйлдвэрлэлийн шугамууд, HVAC системүүд, гэрэлтүүлгийн сүлжээнүүд, нөөц эрчим хүчний тоног төхөөрөмж, туслах хэлхээнүүдээр дамжин ихэвчлэн өөр өөр дулааны болон механик нөхцөл бүхий урт замуудаар дамждаг. Зөвхөн хэмжээ, үнээр сонгосон кабель нь дараа нь хүчдэлийн уналт, хэт халалт, эрт хөгшрөлт, засвар үйлчилгээний асуудал үүсгэдэг.
Найдвартай , өндөр хүчин чадалтай цахилгаан кабель нь байгууламжуудад хүнд цахилгаан ачааллыг бодит үйл ажиллагааны нөхцөлд тохируулан аюулгүй, үр ашигтай хуваарилахад тусалдаг. Кабелийг зөв сонгох нь ачааллын эрэлт, хүчдэлийн түвшин, замын урт, тусгаарлагч, бүрээсийн хамгаалалт, стандарт, суурилуулах чанарыг хамтад нь авч үзэхийг хэлнэ.
Кабелийн төлөвлөлт нь тухайн байгууламжийн цахилгааны хэрэгцээний тодорхой зураглалаас эхлэх ёстой. Инженерүүд ирж буй цахилгааны цэгүүд, трансформаторын өрөөнүүд, түгээлтийн самбарууд, моторын удирдлагын төвүүд, хүнд машин механизмын бүс, HVAC төхөөрөмж, гэрэлтүүлгийн хэлхээ, ослын эрчим хүчний систем, ирээдүйн өргөтгөлийн бүсүүдийг тодорхойлох шаардлагатай. Энэхүү ачааллын зураглал нь үндсэн цахилгаан дамжуулах шугамыг эцсийн түгээлтийн хэлхээнээс салгахад тусалдаг тул кабель бүрийг өөрийн гүйцэтгэж буй ажилд тохируулан сонгоно. Энэ алхамгүйгээр төсөл нь хэт халалт эсвэл хүчдэлийн тогтворгүй байдалд өртөж, өөр замыг орхиж, нэг хэсэгт шаардлагагүй хүчин чадлыг амархан хэтрүүлж болно.
Бодит үйл ажиллагааны нөхцөл нь зөвхөн нэрийн хуудасны үнэлгээнээс илүү чухал юм. Мотор, хөтчүүд, шахуурга, компрессор, конвейер бүхий үйлдвэрлэлийн шугам нь кабелийн хэмжээг тодорхойлоход нөлөөлдөг өндөр эхлэх гүйдэл эсвэл хэлбэлзэлтэй ачааллыг үүсгэж болно. Кабелийн урт зам нь хүчдэлийн уналтыг ихэсгэдэг бол бөөгнөрсөн тавиур, орчны өндөр температур эсвэл хаалттай суваг нь дулааны тархалтыг бууруулдаг. Хувьсах давтамжийн хөтчүүд ба шугаман бус ачааллын гармоникууд нь дулааны даралтыг нэмэгдүүлдэг. Томоохон байгууламжийн хувьд өндөр хүчин чадалтай цахилгааны кабелийг зөвхөн тасралтгүй ачаалал, оргил эрэлт, маршрутын урт, бууралтын хүчин зүйл, өргөтгөлийн хязгаар зэргийг хамтад нь авч үзсэний дараа сонгох хэрэгтэй.
Хүчдэлийн түвшин нь байгууламж доторх кабелийн үүрэгт тохирсон байх ёстой. Өндөр хүчдэлийн кабелийг үндсэн шугамын дамжуулалт, сүлжээний холболт, дэд станц, цахилгаан станц, аж үйлдвэрийн парк, газар доорх хотын сүлжээ, сэргээгдэх эрчим хүч дамжуулах замд ашигладаг. Дунд хүчдэлийн кабель нь ихэвчлэн үйлдвэрийн хэмжээнд түгээх, трансформаторын холболт, өндөр ачаалалтай тоног төхөөрөмжийн бүсэд үйлчилдэг. Бага хүчдэлийн кабелийг тоног төхөөрөмжийн холболт, гэрэлтүүлэг, оффисын систем, цахилгаан хэрэгсэл, хяналтын хэлхээ гэх мэт эцсийн ачаалалд ойртуулдаг.
Энэ ялгаа нь сонголтын хамгийн нийтлэг алдаануудын нэг болохоос сэргийлдэг: цахилгааны үүрэгт тохирсон учраас кабель ашиглах боломжтой. 4E-ийн өндөр хүчдэлийн XLPE тусгаарлагчтай цахилгаан кабель нь 66кВ, 110кВ, 132кВ, 220кВ, 330кВ, 400кВ, 500кВ зэрэг хүчдэлийн түвшинтэй 66кВ-оос 500кВ-ын хэрэглээг хамардаг. Эдгээр кабель нь газар доорх цахилгаан дамжуулах, хонгил суурилуулах, шумбагч онгоцны кабелийн холболт, сүлжээ хоорондын холболт, холын зайн цахилгаан дамжуулах шугамд тохиромжтой. Бага хүчдэлийн уян кабель нь эсрэгээрээ хүнд даацын тэжээгч гэж үзэхээс илүүтэйгээр зохих нэрлэсэн эцсийн буюу туслах хэлхээнд байх ёстой.

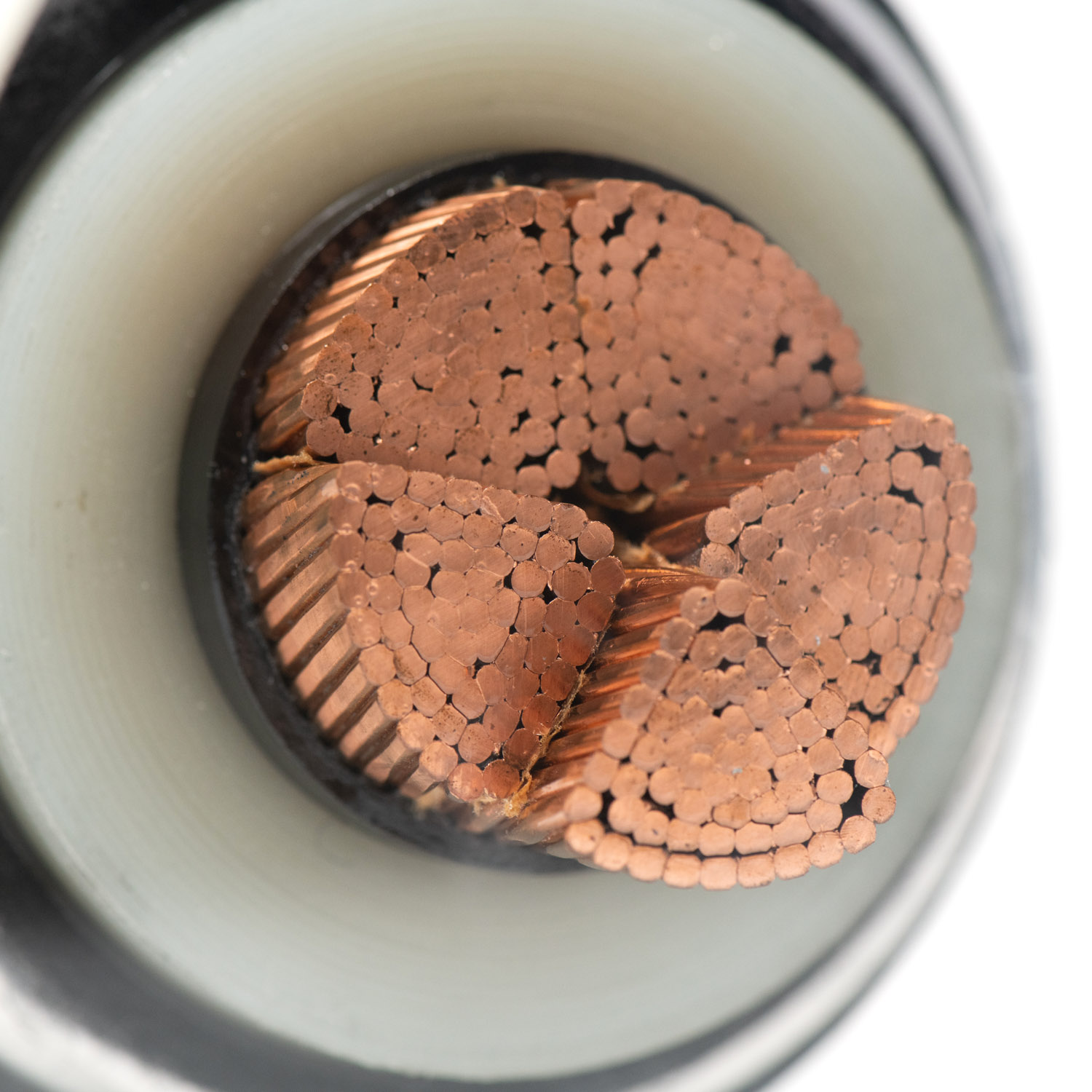

Дамжуулагчийн сонголт нь эрчим хүчний алдагдал, дулааны үйлдвэрлэл, кабелийн хэмжээ, жин, угсралтын ажилд шууд нөлөөлдөг. Зэс нь илүү өндөр цахилгаан дамжуулах чанарыг санал болгодог бөгөөд орон зай хязгаарлагдмал эсвэл өндөр гүйцэтгэл шаардагддаг авсаархан кабелийн загварыг дэмждэг. Хөнгөн цагаан нь илүү хөнгөн бөгөөд ихэвчлэн том хэмжээний замд илүү хэмнэлттэй байдаг, ялангуяа дамжуулагчийн жин, төслийн өртөг чухал байдаг. Аль ч материал нь ямар ч нөхцөлд автоматаар илүү сайн байдаггүй; Илүү сайн сонголт нь гүйдэл дамжуулах шаардлага, суурилуулах арга, дуусгах чанар, төсөв, механик шаардлагаас хамаарна.
Томоохон байгууламжид кондукторын шийдвэр нь урьдчилсан болон урт хугацааны гүйцэтгэлд нөлөөлдөг. Хэт их эсэргүүцэлтэй дамжуулагч нь урт замд дулаан, хүчдэлийн уналтыг нэмэгдүүлдэг. Энэ нэмэлт дулаан нь тусгаарлагчийн хөгшрөлтийг хурдасгаж, үйлчилгээний найдвартай байдлыг бууруулдаг. Нөгөөтэйгүүр, шаардлагатай хэмжээнээс илүү том эсвэл илүү үнэтэй дамжуулагчийг сонгох нь системийн үнэ цэнийг сайжруулахгүйгээр худалдан авалт, суурилуулах зардлыг нэмэгдүүлэх боломжтой. 4E-ийн өндөр хүчдэлийн XLPE кабелийн цуврал нь зэс, хөнгөн цагаан дамжуулагчийн сонголтуудыг багтаасан бөгөөд цахилгаан дамжуулах чанар, жин, суурилуулалтын зохицуулалт, зардлын хяналт зэрэг төслийн өөр өөр шаардлагыг дэмждэг.
Тусгаарлалтын чанар нь өндөр хүчин чадалтай цахилгааны кабелийн аюулгүй байдал, үр ашгийн гол асуудал юм. Шаардлагатай байгууламжид тусгаарлагч нь цахилгааны ачаалал, үйл ажиллагааны дулаан, эвдрэлийн нөхцөл, урт хугацааны хөгшрөлтийг тэсвэрлэх ёстой. XLPE тусгаарлагчийг өндөр хүчдэлийн болон эрчим хүчний хуваарилалтын орчинд өргөнөөр ашигладаг, учир нь энэ нь хүчтэй диэлектрик үзүүлэлтийг дулааны тогтвортой байдалтай хослуулдаг. Сайн дулаалга нь гоожих эрсдлийг бууруулж, цахилгааны ачаалалтай үед найдвартай ажиллагааг дэмждэг.
Нурууны замууд болон гол тэжээгчүүдийн хувьд дулааны гүйцэтгэлд онцгой анхаарал хандуулах хэрэгтэй. Кабель нь удаан хугацааны туршид бүрэн ачаалалтай ажиллах боломжтой бөгөөд богино залгааны үйл явдлууд нь хэт түр зуурын температурыг үүсгэдэг. 4E-ийн өндөр хүчдэлийн XLPE кабель нь диэлектрикийн гүйцэтгэл, дулааны тогтвортой байдал, хөгшрөлтийн эсэргүүцэл, 90 ° C хэвийн үйл ажиллагааны температур, 250 ° C богино залгааны температур зэрэгт XLPE тусгаарлагчийг ашигладаг. Эдгээр шинж чанарууд нь дулааны хяналт, тусгаарлагчийн бүрэн бүтэн байдлыг зөрчих боломжгүй өндөр ачаалалтай бүсүүдийн кабелийн байгууламжийг харьцуулах үед инженерүүд ашигтай байдаг.
Кабелийн гаднах давхаргууд нь цахилгааны цөмийг байгууламжийн бодит нөхцөл байдлаас хамгаалдаг. Газар доорх зам, кабелийн суваг, хонгил, хонгил, гаднах шилжилт, чийглэг газар, идэмхий орчин зэрэг нь бүрээсийн системд өөр өөр шаардлага тавьдаг. Хуурай доторх замд сайн ажилладаг кабель нь чийгтэй хонгил эсвэл химийн бодист өртөх хэсэгт ажиллахгүй байж болно. Тиймээс бүрээсийн сонголтыг эхнээс нь маршрутын төлөвлөлттэй холбох хэрэгтэй.

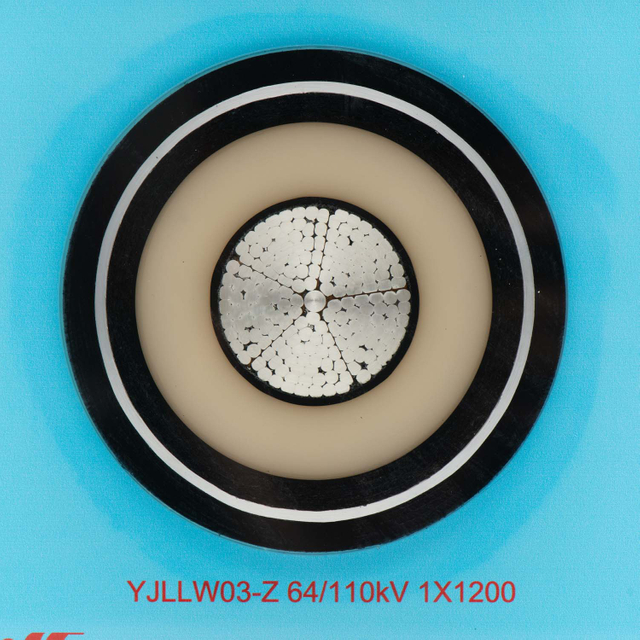

4E-ийн өндөр хүчдэлийн кабелийн төрөлд PVC эсвэл PE гадна бүрхүүлийн сонголтууд, Атираат хөнгөн цагаан бүрээсийн бүтэц, уртааш усанд тэсвэртэй нэмэлт загварууд орно. Атираат хөнгөн цагаан бүрээс нь механик хамгаалалт, ус үл нэвтрэх чанарыг сайжруулдаг бол уртын дагуу ус үл нэвтрэх тохиргоо нь нойтон, живсэн, газар доорх, шумбагч болон нойтон хонгилын орчинд тохиромжтой. Томоохон байгууламжуудын хувьд энэ нь бүрээсийн сонголт нь гоо сайхны нарийн ширийн зүйл биш гэсэн үг юм. Энэ нь ялангуяа чийг, элэгдэл, нөлөөлөл, хэт ягаан туяа, химийн бодисууд нь кабелийн ашиглалтын хугацааг богиносгож болзошгүй тохиолдолд үйлчилгээний ашиглалтын стратегийн нэг хэсэг юм.
Хамгийн их хүчин чадалтай кабелийн шугамууд нь ихэвчлэн цахилгааны хэрэглээ, дэд станцын холболтууд, трансформаторын холболтууд, сэргээгдэх эрчим хүчний холболтууд, холын зайн дотоод дамжуулах замд байдаг. Эдгээр замууд нь их хэмжээний эрчим хүч агуулдаг бөгөөд хүчдэлийн үзүүлэлт, эвдрэлийн гүйдэл, замын урт, бүрээсийн хамгаалалт, газардуулга, дагалдах хэрэгсэл, туршилтыг сайтар анхаарч төлөвлөх ёстой. Энэ хэсгийн бүтэлгүйтэл нь бүхэл бүтэн байгууламжид нөлөөлж болзошгүй тул сонголт нь зөвхөн худалдан авах үнээс илүү системийн найдвартай байдалд анхаарлаа хандуулах ёстой.
Төсөлд том хэмжээний дамжуулах хүчин чадал шаардагдах үед өндөр хүчдэлийн XLPE кабель нь сүлжээний энэ хэсэгт логик нийцдэг. 4E-ийн 66–500 кВ-ын XLPE тусгаарлагдсан кабель нь цахилгаан сүлжээ, газар доорх цахилгаан дамжуулах, хонгилын зам, сүлжээ хоорондын холболт, далайн салхин цахилгаан станцын экспортын кабель, холын зайн цахилгаан дамжуулах шугам зэрэг өндөр хүчдэлийн болон хэт өндөр хүчдэлийн дамжуулахад тохиромжтой. Томоохон байгууламжид эдгээр кабелиуд нь гадаад цахилгаан хангамжийг дотоод түгээлтийн дэд бүтэцтэй холбодог гол тулгуур болж болно.
Үйлдвэрлэлийн талбайнууд нь кабелийн хүчдэлийн өөр багцыг нэвтрүүлдэг. Мотор, хөтлүүр, насос, компрессор, конвейер, кран, барилгын үйлчилгээний томоохон тоног төхөөрөмж нь дулаан, чичиргээ, эхлэх гүйдэл, кабелийн шугамын эргэн тойронд байнгын засвар үйлчилгээ үүсгэдэг. Систем тэлэхийн хэрээр кабелийн тавиурууд бөөгнөрөх ба хаалттай замууд нь дулааны тархалтыг хязгаарлаж болзошгүй. Сэрээ өргөгч, багаж хэрэгсэл, машин механизмын хөдөлгөөн, засвар үйлчилгээний хүртээмж нь кабелийг цохиулж, элэгдэлд өртөж болзошгүй тохиолдолд механик хамгаалалт онцгой чухал болдог.
Байгууламжийн энэ хэсэгт зүгээр л "том кабель" хэрэггүй. Ашиглалтын нөхцөлд сонгосон кабель хэрэгтэй. Инженерүүд одоогийн эрэлт хэрэгцээ, суурилуулах зай, гулзайлтын радиус, тавиурын ачаалал, орчны температур, тос, ус, тоос, химийн бодист өртөж болзошгүйг шалгах ёстой. Маршрутын хамгаалалт, кабелийн тулгуур, шошго, хүртээмжтэй засвар үйлчилгээний замууд нь цахилгааны хэмжээнээс дутахгүй чухал байж болно. Тохиромжтой кабелийн систем нь цахилгааны ачаалал болон тоног төхөөрөмжийн эргэн тойрон дахь физик орчныг хоёуланг нь бүрдүүлдэг тул сул зогсолтыг багасгахад тусалдаг.
Хэт халалт нь байгууламжийн эрчим хүчний хуваарилалтын хамгийн ноцтой эрсдэлүүдийн нэг юм. Хэмжээ багатай кабель, урт зам, хөл хөдөлгөөн ихтэй тавиурууд, орчны өндөр температур, агааржуулалт муу, буруу уналт зэрэг нь кабелийг зориулалтын дулааны нөхцлөөс хэтрүүлдэг. Дулаан үүссэний дараа тусгаарлагчийн хөгшрөлт хурдасч, эсэргүүцлийн алдагдал нэмэгдэж, тоног төхөөрөмж тогтворгүй хүчдэлтэй байж болно. Хүнд тохиолдолд үр дүн нь таагүй аялал, төлөвлөөгүй зогсолт, эвдэрсэн тоног төхөөрөмж, гал түймрийн эрсдэл байж болно.
Хүчдэлийн уналт нь ижил түвшний анхаарал хандуулах ёстой. Кабель нь гүйдлийг аюулгүйгээр дамжуулж болох боловч зам хэт урт эсвэл дамжуулагчийн сонголт тохиромжгүй тохиолдолд муу гүйцэтгэлтэй хэвээр байна. Моторууд үр ашиг багатай ажиллаж, мэдрэмтгий тоног төхөөрөмж нь урьдчилан таамаглахын аргагүй ажиллаж, операторууд оношлоход хэцүү системийн алдааг давтан гаргаж болзошгүй. Тиймээс өндөр хүчин чадалтай цахилгааны кабелийг сонгохдоо хүч чадал, хүчдэлийн уналтыг харгалзан үзэх шаардлагатай, ялангуяа томоохон үйлдвэр, аж үйлдвэрийн парк, дэд бүтцийн байгууламжид.
Кабелийн хүчин чадлыг баталгаажуулахын өмнө инженерүүд дараахь зүйлийг шалгах ёстой.
● Одоогийн болон оргил эрэлтийг ачаалах
● Кабелийн замын урт
● Хүчдэлийн уналтын тооцоо
● Орчны температур
● Тавиур, суваг эсвэл сувгийн уналт
● Ирээдүйн өргөтгөлийн маржин
Чийг болон механик гэмтэл нь ихэвчлэн маршрутыг илүү сайн төлөвлөх замаар урьдчилан сэргийлэх боломжтой эвдрэлийг үүсгэдэг. Кабелийн суваг, газар доорх суваг, хонгил, хонгил, гадаа шилжилт, үйлдвэрлэлийн шал зэрэг нь кабелийг ус нэвтрүүлэх, элэгдэлд орох, нөлөөлөл, химийн нөлөөлөл, татах хүч, хэт ягаан туяанд өртөх эсвэл засвар үйлчилгээний бүсийн эргэн тойронд давтан хөдөлгөөнд оруулж болзошгүй. Зөвхөн хүчдэл ба гүйдлийн үзүүлэлтээр сонгосон кабель нь ашиглалтын хугацаандаа эдгээр нөхцлийг тэсвэрлэхгүй байж болно.
Бүрээсийн материал болон замын хамгаалалтыг хамтад нь сонгох хэрэгтэй. Химийн эсэргүүцэл, чийгийн бат бөх чанарыг нэн тэргүүнд тавьдаг бол PE бүрээсийг илүүд үздэг бол PVC нь галд тэсвэртэй, ерөнхий механик хамгаалалт илүү чухал байдаг замд таарч болно. Усны хамгаалалттай уртааш загвар нь чийгтэй эсвэл нойтон замд хамгаалалтын өөр түвшинг нэмж өгдөг. Кабелийн гулзайлт, тулгуур, булчирхай, оролтын цэгүүд нь мөн нарийн хяналт шаарддаг, учир нь дамжуулагчийн цахилгааны хязгаарт хүрэхээс өмнө замын ачаалал нь кабелийг гэмтээж болно.
Худалдан авалт нь кабелийн нэр, үнээс илүүг батлах ёстой. Томоохон байгууламжийн төслүүдэд хүчдэлийн үзүүлэлт, дамжуулагчийн материал, хөндлөн огтлол, тусгаарлагчийн төрөл, бүрээсийн материал, ус хаах бүтэц, галын шинж чанар, гулзайлтын радиус, суурилуулах температур, туршилтын өгөгдөл, дагалдах хэрэгслийн нийцтэй байдлыг багтаасан баримт бичиг шаардлагатай. Эдгээр дэлгэрэнгүй мэдээлэл нь дизайны таамаглал болон нийлүүлсэн кабелийн гүйцэтгэлийн хооронд үл нийцэхээс сэргийлэхэд тусалдаг. Тэд мөн хүлээн авах туршилт, урт хугацааны засвар үйлчилгээний бүртгэлийг дэмждэг.
Стандартын баталгаажуулалт нь өндөр хүчдэлийн болон хэт өндөр хүчдэлийн замуудад онцгой чухал юм. 4E-ийн өндөр хүчдэлийн XLPE кабель нь IEC 60840 стандартын дагуу 30 кВ-оос 150 кВ хүртэлх шахмал тусгаарлагч кабель, IEC 62067 150 кВ хүртэл 500 кВ хүртэл шахмал тусгаарлагч кабельд зориулагдсан. Бага хүчдэлийн уян утаснуудын хувьд баримт бичиг нь тодорхой үнэлгээ, ашиглалтыг баталгаажуулах ёстой. H05VVH2-F кабель нь IEC 60332-1 стандартын дагуу 300/500 В-ын нэрлэсэн хүчдэл, 2000 В-ын туршилтын хүчдэл таван минутын турш, дамжуулагчийн ажиллах хамгийн их температур 70 ° C, богино залгааны 160 ° C температур, өөрөө унтрах галын гүйцэтгэлтэй.
Кабелийн найдвартай байдал нь угсралтын чанараас ихээхэн хамаардаг. Холболт, төгсгөл, булчирхай, газардуулга, татах арга, тулгуур, шошго, эцсийн туршилт зэрэг нь гүйцэтгэлд нөлөөлдөг. Хэт их хүчээр татсан, зөвшөөрөгдсөн радиусын хэмжээнээс хэтэрсэн, муу төгсгөлтэй, тохиромжгүй замд суурилуулсан тохиолдолд сайн зохион бүтээсэн кабель ч гэсэн эрт бүтэлгүйтдэг. Ачаалал ихтэй системүүдийн хувьд угсралтын ажил нь тусдаа асуудал биш харин кабелийн техникийн үзүүлэлтүүдийн нэг хэсэг гэж үзэх ёстой.
Шалгах цэг | Яагаад чухал вэ? |
Ачаалал ба хүчдэлийг баталгаажуулсан | Хүчин чадал дутуу эсвэл шаардлагагүй хэтрүүлэхээс сэргийлнэ |
Маршрут, орчныг шалгасан | Бүрээс, усны эсэргүүцэл, механик хамгаалалт зэргийг тохируулахад тусалдаг |
Стандартуудыг баталгаажуулсан | Дагаж мөрдөх, хүлээн зөвшөөрөх эрсдлийг бууруулдаг |
Дагалдах хэрэгсэл төлөвлөсөн | Хамтарсан болон төгсгөлийн найдвартай байдлыг сайжруулна |
Туршилтын үйл явцыг тодорхойлсон | Аюулгүй эрчим хүч, урт хугацааны ажиллагааг дэмжинэ |
Томоохон байгууламжид өндөр хүчин чадалтай цахилгааны кабелийг сонгох нь зөвхөн техникийн тодорхойлолт биш харин практик инженерийн шийдвэр юм. Ачааллын эрэлт, хүчдэлийн түвшин, замын урт, тусгаарлагчийн гүйцэтгэл, бүрээсийн хамгаалалт, стандарт, суурилуулалтын чанар зэрэг нь цахилгаан эрчим хүчийг байгууламжаар хэрхэн найдвартай, үр ашигтай дамжуулахад нөлөөлдөг.
East Energy Electrical Engineering Co., Ltd нь энэ процессыг өндөр, дунд, бага хүчдэлийн цахилгааны кабель, кабелийн дагалдах хэрэгсэл, суурилуулалт, ашиглалтад оруулах, хүлээн авах үйлчилгээгээр дэмждэг. Кабелийн сонголт нь талбайн бодит нөхцөл байдалд тохирсон тохиолдолд байгууламжууд алдагдлыг бууруулж, дулааныг хянаж, найдвартай байдлыг сайжруулж, цаашдын өргөтгөлд бэлтгэх боломжтой.
Х: Тэд цахилгаан эрчим хүчний аюулгүй, үр ашигтай хуваарилалтыг дэмжихийн зэрэгцээ дэд станцууд, трансформаторууд, үндсэн тэжээгчүүд, үйлдвэрлэлийн талбайнууд болон туслах системүүдээр ихээхэн хэмжээний цахилгаан ачааллыг үүрдэг.
Х: Инженерүүд хүчдэлийн түвшин, ачааллын гүйдэл, замын урт, хүчдэлийн уналт, суурилуулах нөхцөл, дамжуулагчийн материал, тусгаарлагчийн төрөл, урт хугацааны найдвартай байдлын хэрэгцээ зэргийг шалгадаг.
Х: Хэт их хүчдэлийн уналт нь моторын үр ашгийг бууруулж, тоног төхөөрөмжийн тогтворгүй ажиллагааг үүсгэж, дулааныг ихэсгэж, эвдэрч гэмтэх эсвэл таслуур уналтад хүргэдэг.
Хариулт: Үгүй. Өндөр хүчдэлийн кабель нь үндсэн шугамын дамжуулалт болон холын зайн хуваарилалтад тохирдог бол бага хүчдэлийн кабелийг эцсийн төхөөрөмж, гэрэлтүүлэг, туслах хэлхээнд ойртуулдаг.
Х: Тусгаарлагч нь хэвийн ба хэвийн бус хүчдэлийн стрессийг тэсвэрлэх ёстой бөгөөд шаардлагатай цахилгаан системд алдагдал, эвдрэл, хэт халалт, дутуу эвдрэлээс урьдчилан сэргийлэхэд тусалдаг.
Х: Суурилуулалт эхлэхээс өмнө ачааллын өгөгдөл, хүчдэлийн үзүүлэлт, маршрутын орчин, дамжуулагчийн хэмжээ, бүрээсийн хамгаалалт, гулзайлтын радиус, нэмэлт хэрэгсэл, газардуулга, туршилтын шаардлагыг баталгаажуулна уу.
