Цахилгааны инженерүүд, байгууламжийн менежерүүд болон хөгжүүлэгчид гол асуудалтай тулгардаг. Та гадаа цахилгаан түгээх системийг сайтар нягталж дуусгах ёстой. Тоног төхөөрөмжийг зөв сонгох нь төслийн урт хугацааны амжилтыг шаарддаг. Үндсэн хоёр шийдэл нь эцсийн хэрэглэгчийн хэрэглээнд зориулж хүчдэлийг үр дүнтэй бууруулдаг. Гэсэн хэдий ч тэдгээр нь интеграцийн түвшин, физик ул мөр, дотоод хамгаалалтын чадвараараа үндсэндээ ялгаатай байдаг. Буруу сонголт хийх нь ул мөрийг дагаж мөрдөх хатуу асуудалд хүргэдэг. Энэ нь мөн сайтын аюулгүй байдал алдагдах эсвэл үйл ажиллагааны ноцтой хүндрэлд хүргэж болзошгүй юм. Бид таны шийдвэрийг хялбарчлах үүднээс энэхүү зорилтот, инженерчлэлд суурилсан харьцуулалтыг зохион бүтээсэн. Бидний зорилго бол тодорхойлогчдод тоног төхөөрөмжийн чадавхийг жигд тохируулахад туслах явдал юм. Бид эдгээр чадавхийг төслийн ачааллын тодорхой шаардлага, сайтын бодит байдалд нийцүүлэн тохируулдаг. Таны өвөрмөц орчинд аль архитектур хамгийн сайн тохирохыг та ойлгох болно. Бид үндсэн архитектур, ачааллын босго, суурилуулах физик шаардлагыг судлах болно. Энэ нь таны эцсийн загвар бүх хэрэглээний стандартыг бүрэн хангасан эсэхийг баталгаажуулдаг.
Интеграцчилал: дэвсгэрт суурилуулсан трансформатор нь үндсэндээ бие даасан бууруулагч төхөөрөмж бөгөөд авсаархан дэд станц нь трансформатор, дунд хүчдэлийн (MV) хуваарилах төхөөрөмж, бага хүчдэлийн (LV) хуваарилалтыг нэг инженерийн орон сууцанд нэгтгэдэг.
Зардал ба чадавхи: дэвсгэрт суурилуулсан нэгжүүд нь стандарт ачааллын хувьд бага хэмжээний анхны Capex-ыг санал болгодог. Компакт дэд станцууд нь нарийн төвөгтэй эсвэл өндөр хүчин чадалтай газруудад (жишээлбэл, 5 МВА-д ойртох) дэвшилтэт хамгаалалт, сэлгэн залгалт, тоолуурыг хангадаг.
Дагаж мөрдөх: Хот төлөвлөлт, орон нутгийн нийтийн аж ахуйн дүрэм журам, талбайн аюулгүй байдлын зөвшөөрөл зэрэг нь үндсэн төсвөөс үл хамааран эцсийн сонголтыг хийх болно.
Та энэ нэгжийг нутагшуулсан гадаа түгээлтийн зангилаа гэж тодорхойлж болно. Энэ нь хөндлөнгийн хамгаалалттай, газардуулгатай металл шүүгээний дотор байрладаг. Хавтан дээр суурилуулсан трансформатор нь бие даасан хэрэглээнд илүү сайн байдаг. Та үүнийг хэрэглээний хүчдэлийг шууд бууруулахад ашигладаг. Энэ нь дан худалдааны барилга байгууламж, орон сууцны хороолол эсвэл орон нутгийн үйлдвэрлэлийн барилга байгууламжид үйлчилдэг.
Үндсэн бүрэлдэхүүн хэсгүүд нь энгийн хэвээр байна. Дотор нь цөм болон ороомгийн угсралтыг олох болно. Ашигт малтмалын тос эсвэл байгалийн диэлектрик шингэн нь эдгээр идэвхтэй хэсгүүдийг дүрнэ. Энэхүү загвар нь жад хэлбэрийн гал хамгаалагч гэх мэт үндсэн үндсэн хайлуулагчийг агуулдаг. Энэ нь мөн үндсэн хоёрдогч холболттой. Энэ нь өргөн хүрээтэй таслагч самбар эсвэл хэмжих дэвшилтэт дэд бүтцийг агуулдаггүй. Та эдгээр хоёрдогч бүрэлдэхүүн хэсгүүдийг өөр газар байрлуулах ёстой. Ихэнхдээ та тэдгээрийг үндсэн барилгын цахилгааны өрөөнд байрлуулдаг.
Шилдэг туршлага: Танай нийтийн аж ахуйн компани урд талын барилгын ажилд стандартчилдаг эсэхийг үргэлж шалгаарай. Үхсэн загвар нь тусгаарлагдсан холбогчдын ард бүх эрчим хүч авсан үндсэн хэсгүүдийг нуудаг. Энэ нь операторын аюулгүй байдлын чухал давхаргыг хангадаг.

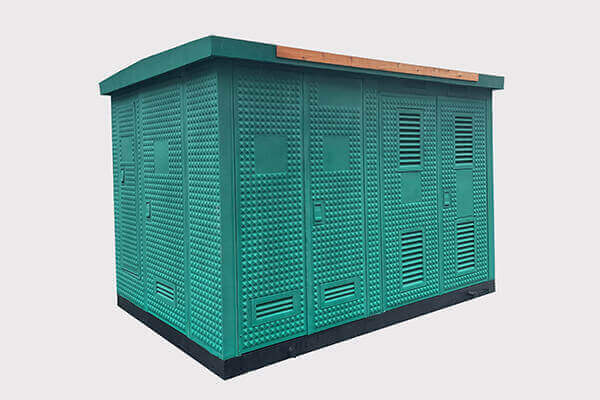

Компакт дэд станц нь үйлдвэрт угсарсан бүрэн цогц шийдлийг илэрхийлдэг. Энэ нь гурван тусдаа, дотоод тасалгаанаас бүрдэнэ. Нэгдүгээрт, энэ нь дунд хүчдэлийн (MV) хуваарилах төхөөрөмжийг байрлуулдаг. Хоёрдугаарт, энэ нь үндсэн трансформаторыг агуулдаг. Энэ трансформатор нь тосоор дүүргэсэн эсвэл хуурай төрлийн нэгж байж болно. Эцэст нь, энэ нь бага хүчдэлийн (LV) хуваарилах самбар эсвэл түгээлтийн самбарыг агуулдаг.
Энэ нэгж нь өндөр нутагшуулсан хяналтын зангилааны үүрэг гүйцэтгэдэг. Энэ нь эвдрэлийг саадгүй тусгаарладаг. Энэ нь дэвшилтэт шилжих чадварыг санал болгодог. Та дижитал тоолуурыг шууд хашаанд нэгтгэж болно. Гол давуу тал нь нэгтгэх явдал юм. Та тусдаа дээд урсгалын MV хашлага хийх шаардлагагүй болно. Та мөн гадаа урсгалын доод урсгалын LV түгээлтийн хавтангийн хэрэгцээг арилгана. Үйлдвэр хамтран ажиллахын тулд бүх зүйлийг инженерчлүүлдэг. Энэ нь бүхэл бүтэн угсралтын явцад богино залгааны тэсвэрлэх чадварыг баталгаажуулдаг.
Тоног төхөөрөмжийг бодит эрчим хүчний хэрэгцээнд нийцүүлэх нь чухал юм. Та мөн ирээдүйн ачааллын масштабыг тооцох ёстой. Байгууллага бүр өөрт тохирсон арга барилыг шаарддаг. Дутуу инженерчлэл нь таны үйл ажиллагааны өсөлтийг хязгаарладаг. Хэт их инженерчлэл нь үнэ цэнэтэй капиталыг шаардлагагүй холбодог.
Хавтан дээр суурилуулсан стандарт хязгаар нь шууд ачаалалд төгс тохирно. Үйлдвэрлэгчид өндөр хүчин чадалтай нэг нэгжийг үйлдвэрлэдэг. Гэсэн хэдий ч нэг жийргэвчийг 5 МВА босго руу түлхэх нь ноцтой хүндрэл үүсгэдэг. Та их хэмжээний хоёрдогч кабелийн багцыг удирдах ёстой. Тэгш хэмтэй эвдрэлийн гүйдлийн үнэлгээ хурдан өсдөг. Дулааны менежмент нь маш нарийн төвөгтэй болдог. Бие даасан хэт их гүйдлийг шахах нь гадаа хуваарилах трансформатороор ихэвчлэн зэрэгцээ хоёрдогч тэжээлийг шаарддаг. Стандарт шүүгээнд хэд хэдэн хүнд царигийн кабелийг таслах нь маш хэцүү байдаг.
Нэгдсэн шийдэл нь хүнд даацын хувьд тодорхой давуу талыг санал болгодог. Эдгээр нь үйлдвэрлэлийн хүнд ачаалал, олон түрээслэгчийн байгууламж, сэргээгдэх эрчим хүчний сүлжээнд тохиромжтой. Нэгдсэн MV унтраалга нь өндөр эвдрэлийн гүйдлийг илүү найдвартай зохицуулах боломжийг олгодог. Та үндсэн сэлгэн залгахдаа Ring Main Unit (RMU) ашиглаж болно. Хоёрдогч талдаа ачааллыг хуваах нь ямар ч хүчин чармайлтгүй болдог. Дотоод LV тасалгаанд олон тооны гаралтын таслуур байрладаг. Та өөр өөр байгууламжийн жигүүрт эрчим хүчийг шууд хуваарилдаг. Та том, онцгой автобусны сувгийг барилга руугаа чиглүүлэхээс зайлсхийдэг. Энэхүү модульчлагдсан эрчим хүчний хэлтэс нь системийн ерөнхий найдвартай байдлыг нэмэгдүүлдэг.
Нийтлэг алдаа: Ирээдүйн цахилгаан тээврийн хэрэгслийн (EV) цэнэглэх ачааллыг тооцоолж чадаагүй. Түгээх цэгүүд дээрээ үргэлж 20-30% багтаамжтай буфер үлдээгээрэй. Дараа нь цоо шинэ нэгж нэмэх нь сайтын үйл ажиллагааг ихээхэн саатуулдаг.
Сансрын үнэлгээ нь тоног төхөөрөмжийг сонгоход асар их үүрэг гүйцэтгэдэг. Хотын уналт, тохижилтын салангид дүрмүүд нь гаднах суурилуулалтыг хатуу зохицуулдаг. Та өөрийн боломжтой физик ул мөрийг сайтар шинжлэх хэрэгтэй.
Стандарт жийргэвч дээр суурилуулсан нэгжүүд нь ерөнхийдөө илүү авсаархан байдаг. Тэд хамгийн бага физик дүр төрхтэй байдаг. Тэд ердийн тохижилтын дэлгэцийн ард амархан нуугддаг. Тэд хотын хатуу уналтад бүрэн нийцдэг. Тэдний жижиг хэмжээс нь тэднийг нүдэнд харагдахгүй болгодог.
Суурилуулалтын бодит байдал нь хоёр технологийн хооронд эрс ялгаатай. Стандарт нэгж нь харьцангуй энгийн бетон дэвсгэр шаарддаг. Газар доорх анхдагч болон хоёрдогч тэжээлийн үндсэн суваг шуудуу хэрэгтэй. Та цэвэрлэгээний радиусыг хатуу дагаж мөрдөх ёстой. Галын кодууд нь барилгын хаалга, цонх, агааржуулалтын хоолойноос тодорхой зайд байх ёстой.
Нэгдсэн дэд станцууд нь нэлээд том суурь шаарддаг. Бетон дэвсгэрийг ихэвчлэн их хэмжээгээр бэхжүүлдэг. Энэ нь гурван өөр тасалгааны нийлмэл жинг даах ёстой. Гэсэн хэдий ч та үүнийг цогцоор нь харах хэрэгтэй. MV болон LV-ийн нэгдсэн сэлгэн залгалт нь доторх тусдаа цахилгаан өрөөнүүдийг арилгадаг. Энэ нь мөн хоёрдогч гадаа шилжүүлэгчийн дэвсгэрийн хэрэгцээг арилгадаг. Энэ нэгдэл нь ихэвчлэн сайтын нийт зайг хэмнэдэг. Та үндсэн бизнесийн үйл ажиллагаанд зориулж дээд зэрэглэлийн дотоод талбайн талбайг эргүүлэн авна.
Хэрэгжүүлэх эрсдэл хоёр системд бий. Та орон нутгийн нийтийн тээврийн хэрэгслийн хандалтыг тооцох ёстой. Кран ачааны машин ирээдүйд солих үйл ажиллагаанд тодорхой эргэлтийн радиус хэрэгтэй. Та мөн газрын тосны асгаралтыг хязгаарлах дүрэм журмыг дагаж мөрдөх ёстой. Орон нутгийн кодууд нь бетонон суурийн доор тусгай зориулалтын нүхийг шаарддаг.
Хүснэгт 1: Физик ба суурилуулалтын харьцуулалт
Өвөрмөц | Хавтан дээр суурилуулсан нэгж | Нэгдсэн дэд станц |
|---|---|---|
Физик ул мөр | Авсаархан, бага зэрэгтэй | Том, сунгасан орон сууц |
Суурийн шаардлага | Стандарт бетон дэвсгэр | Их хэмжээний хүчитгэсэн дэвсгэр, кабелийн подвал байж болно |
Цэвэрлэх радиус | Барилга байгууламжтай ойр байх хатуу дүрэм | Уян хатан, ихэвчлэн бие даасан зангилааны үүрэг гүйцэтгэдэг |
Газар доорх тэжээл | Энгийн шууд суваг ухах | Олон тооны LV гаралтын хэлхээнд зориулсан цогц суваг шуудуу |
Дотоод зай хэмнэгдсэн | Хамгийн бага (дотоод LV хавтан шаардлагатай) | Хамгийн их (LV түгээлтийг гадаа зохицуулдаг) |
Хамгаалалт нь олон нийтэд зөвшөөрөлгүй нэвтрэхээс сэргийлдэг. Хоёр шийдэл нь хөндлөнгийн хамгаалалттай гадаа дизайнтай. Тэд хүнд царигийн ган ашигладаг. Эдгээр нь далд нугас, пента толгойтой түгжих механизмтай. Тэд олон нийтийг үхлийн хүчдэлээс үр дүнтэй хамгаалдаг.
Нэгдсэн шийдлүүд нь өвөрмөц тусгаарлагдсан тасалгаануудыг санал болгодог. Энэхүү хуваалт нь операторын аюулгүй байдлыг эрс сайжруулдаг. Засвар үйлчилгээний ажилтнууд LV самбарыг аюулгүйгээр нээж, нэвтрэх боломжтой. Тэд MV хэсгээс бүрэн тусгаарлагдсан хэвээр байна. Тэд хэзээ ч трансформаторын үндсэн саванд шууд өртдөггүй. Энэхүү тусгаарлалт нь ердийн засвар үйлчилгээний ажлыг оновчтой болгодог. Энэ нь энгийн LV таслагчийг дахин тохируулахад шаардлагатай хувийн хамгаалалтын хэрэгслийн (PPE) түвшинг бууруулдаг.
Нуман гялалзах хамгаалалт: Нэгдсэн орон сууц нь ихэвчлэн дотоод гэмтэлийг арилгах дээд зэргийн үйлчилгээ үзүүлдэг. Металл хуваалтууд нь тэсрэх нумын энергийг операторуудаас холдуулдаг. Мэргэшсэн дээврийн хаалт эсвэл арын агааржуулалтын нүх нь даралтыг аюулгүйгээр гаргадаг.
Шилжүүлэгчийн аюулгүй байдал: Та моторт MV унтраалгатай холбож болно. Операторууд анхдагч шилжүүлэлтийг алсаас хийх боломжтой. Энэ нь шууд ачааллыг шилжүүлэх үед гар ажиллагаатай харилцан үйлчлэлийг арилгадаг.
Гэмтлийн тусгаарлалт: Тусгай хамгаалалтын реле нь системийн эрүүл мэндийг тасралтгүй хянадаг. Тэд фазын тэнцвэргүй байдал эсвэл богино холболтыг илрүүлэх үед тус тусдаа таслагчийг шууд унтраадаг.
Байгаль орчны зохицуулалт нь хот төлөвлөлтөд гүн нөлөөлдөг. Шингэнээр дүүрсэн төхөөрөмж нь онолын хувьд гоожих эрсдэлтэй байдаг. Та Байгаль орчныг хамгаалах агентлагийн (EPA) зааврыг чанд дагаж мөрдөх ёстой. Хотын төвүүд ихэвчлэн усан замын ойролцоо их хэмжээний эрдэс тосыг хязгаарладаг.
Нэгдсэн нэгжүүд үүнийг гоёмсог байдлаар шийддэг. Тэд цутгамал давирхайн хуурай төрлийн трансформаторыг дотооддоо ашиглаж болно. Энэ нь газрын тос асгарах эрсдлийг бүрэн арилгадаг. Та үнэтэй бетонон бэхэлгээ хийхээс зайлсхий. Хуурай төрлийн интеграци нь байгаль орчинд мэдрэмтгий газруудад төгс ажилладаг. Энэ нь өндөр нягтралтай хот суурин газруудад бүрэн нийцдэг. Та дулаан ялгаруулалтыг зохицуулахын тулд орон сууцыг зөв агааржуулахад л хангалттай.
Та бүтэцлэгдсэн үнэлгээний тогтолцоог батлах ёстой. сонгоход Хавтан дээр суурилуулсан трансформатор ба авсаархан дэд станцыг логик арилгах шаардлагатай. Бид тодорхой шийдвэрийн мод ашиглахыг зөвлөж байна. Энэ нь таны төслийн тодорхой параметрүүдийг зөв төхөөрөмжийн төрөлтэй уялдуулна.
Ачааллын төрлийг үнэл: Таны ачаалал энгийн үү? Энэ нь ихэвчлэн 2.5-аас 3 МВА-аас бага байдаг уу? Хэрэв тийм бол стандарт жийргэвчний бэхэлгээ рүү бөхий. Та хүнд үйлдвэрийн газар эсвэл нарны фермийг удирддаг уу? Их ачаалал нь нэгдсэн дэд станцуудад таатай байдаг.
Доод урсгалын хамгаалалтыг олоорой: Та үндсэн LV түгээлтийн самбарыг барилгын дотор байрлуулж байна уу? Хэрэв тийм бол стандарт нэгж хангалттай. Та дотоод орон зайг хэмнэх шаардлагатай байна уу? Бүх үндсэн LV хуваарилалтыг нэгдсэн нэгж ашиглан гадаа байлга.
MV шилжих хэрэгцээг үнэлнэ үү: Танай орон нутгийн хэрэгсэл дээд урсгалын бүх шилжүүлгийг зохицуулдаг уу? Үндсэн шаталсан нэгж нь сайн ажилладаг. Танд цагираган үндсэн шилжүүлэлт шаардлагатай юу? Нэгдсэн шийдэл нь шаардлагатай RMU-г дотооддоо хангадаг.
Байгаль орчны дүрмийг шалгана уу: Та хамгаалалттай усны хагалбарын ойролцоо байна уу? Орон нутгийн дүрэмд тосоор дүүргэсэн тоног төхөөрөмжийг хориглодог уу? Хуурай төрлийн цөм бүхий нэгдсэн нэгжийг сонго.
Таны дараагийн алхамд орон нутгийн нийтийн аж ахуйн стандартын аудит багтах ёстой. Хэрэгслүүд ихэвчлэн нэг тодорхой технологийг нөгөөгөөсөө илүү даатгадаг. Та мөн ачааллын профайлыг нарийн тооцоолох хэрэгтэй. Нэг мөрийн диаграммуудаа сайтар нягталж үзээрэй. Эцэст нь сайтын суурь хязгаарлалтыг үнэл. Геотехникийн судалгаа нь таны хөрс их хэмжээний төмөр бетон дэвсгэрийг дэмждэг эсэхийг баталгаажуулдаг.
Тоног төхөөрөмжийг оновчтой сонгох нь таны байгууламжийн дэд бүтцийг хамгаална. Энэ нь тасралтгүй ажиллах хугацааг баталгаажуулдаг. Энэ нь ирээдүйн засвар үйлчилгээг ихээхэн хялбаршуулдаг. Та ажилчдаа аюултай цахилгаан орчны нөлөөллөөс хамгаалдаг.
Эдгээр хоёр түгээлтийн аргын хоорондох сонголт нь энгийн сонголт биш юм. Энэ нь ачааллын нягтрал, аюулгүй байдлын шаардлага, талбайн дэд бүтцээс хамаарна. Стандарт нэгжүүд нь энгийн, бага зайтай програмуудад илүү сайн байдаг. Аж үйлдвэрийн нарийн төвөгтэй, өндөр хүчин чадалтай сүлжээнд нэгдсэн шийдэл давамгайлдаг. Тэд биет хуваалтаар дамжуулан хосгүй аюулгүй байдлыг санал болгодог.
Энэхүү найдвартай байдлын чухал зангууг санаарай: хэт их инженерчлэл нь хөрөнгийг дэмий үрэхэд хүргэдэг. Үүний эсрэгээр, дутуу инженерчлэл нь аюулгүй байдлын шууд аюул, үйл ажиллагааны ноцтой хүндрэлд хүргэдэг. Та өөрийн ачааллын өгөгдөл дээр үндэслэн төгс тэнцвэрийг бий болгох ёстой. Байгаль орчны хязгаарлалтаа сайтар үнэл.
Эртхэн лицензтэй цахилгааны зураг төслийн инженертэй зөвлөлдөхийг бид танд зөвлөж байна. Техникийн борлуулалтын багтайгаа яаралтай холбоо барина уу. Тэднийг нэг шугаман диаграммууд (SLD) болон барилгын талбайн төлөвлөлтөөр хангана уу. Нарийвчилсан үнэлгээ нь таны төсөлд шаардлагатай тоног төхөөрөмжийг яг таг захиалах баталгаа болдог. Өнөөдөр эрчим хүч түгээх стратегиа найдвартай болго.
Х: Тийм ээ. Инженерүүд байгаль орчинд мэдрэмтгий газруудад хуурай төрлийн цөмийг ихэвчлэн зааж өгдөг. Энэ нь диэлектрик тос гоожих эрсдэлийг бүрэн арилгадаг. Энэ нь хөрсний бохирдлоос сэргийлдэг. Гэсэн хэдий ч хуурай төрлийн цөм нь орчны дулааныг их хэмжээгээр үүсгэдэг. Та хашааны ерөнхий талбайг нэмэгдүүлэх ёстой. Орон сууц нь аюулгүй ажиллагааны температурыг хадгалахын тулд цонхны дэвшилтэт загвар, албадан агааржуулалтыг шаарддаг.
Хариулт: Үгүй. Бид энэ нэр томъёоны хязгаарыг тодруулах ёстой. Энэ нь түгээлтийн сүлжээнд амин чухал зангилааны үүрэг гүйцэтгэдэг. Гэсэн хэдий ч энэ нь нэгдсэн анхдагч сэлгэх чадваргүй юм. Мөн хоёрдогч түгээлтийн самбар дутмаг. Жинхэнэ дэд станцууд нь анхдагч хамгаалалт, хүчдэлийн хувиргалт, хоёрдогч ачааллын хуваарилалтыг нэг удирдлагатай системд нэгтгэдэг.
Х: Стандарт нэгж нь үндсэн үечилсэн шалгалтыг шаарддаг. Та үндсэндээ диэлектрик шингэний түвшинг хянаж, бутыг шалгаж, хэт улаан туяаны дулааны сканнерыг хийдэг. Нэгдсэн нэгжүүд нь иж бүрэн засвар үйлчилгээ шаарддаг. Техникчид LV таслагчийг тогтмол дасгалжуулах ёстой. Тэд дижитал хамгаалалтын релейг шалгаж, MV шилжүүлэгчийн тасалгаануудыг цэвэрлэх ёстой. Энэ нь өндөр ур чадвартай боловсон хүчин, сул зогсолтын зохицуулалтыг шаарддаг.
Х: Хоёр технологи хоёулаа газар доорх анхдагч тэжээлийг саадгүй хүлээн авдаг. Таны сонголт бүхэлдээ хоёрдогч шилжих хэрэгцээнээс хамаарна. Хэрэв та бүх хэлхээний таслуурыг гадаа төвлөрүүлэхийг хүсвэл нэгдсэн нэгж нь илүү дээр юм. Хэрэв та зөвхөн хүчдэлийг бууруулж, нэг том газар доорх тэжээлийг дотор нь дамжуулах шаардлагатай бол стандарт төхөөрөмж төгс ажилладаг.
