Стандарт хувьсах гүйдлийн хуваарилалтын трансформаторын хэмжээг тодорхойлох нь энгийн зүйл юм. Гэсэн хэдий ч шугаман бус, өндөр гүйдлийн тогтмол гүйдлийн хэрэглээнд зориулж нэг хэмжээг тогтоох нь маш нарийн мэргэжлийн инженерийн сорилт болдог. Инженерүүд ердийн цахилгааны сүлжээнд ховор тохиолддог цахилгааны нарийн төвөгтэй байдлыг харгалзан үзэх ёстой. Хүнд электролиз, хайлуулах үйл ажиллагаа, том хувьсах хурдны хөтчүүд зэрэг үйлдвэрлэлийн тогтмол гүйдлийн процессууд хүчтэй гармоник гажуудлыг үүсгэдэг. Тэд мөн аюултай тогтмол гүйдлийн хүчдэлийн хазайлт ба өндөр динамик ачааллын профайлыг бий болгодог.
Эдгээр цахилгааны хатуу нөхцөл нь стандарт түгээлтийн трансформаторыг хурдан доройтуулдаг. Эдгээр хүчин зүйлсийг үл тоомсорлох нь тусгаарлагчийн гэнэтийн эвдрэл, өндөр өртөгтэй байгууламжийн зогсолтыг бий болгодог. Энэхүү гарын авлага нь урт хугацааны найдвартай байдлыг хангахад шаардлагатай инженерийн үндсэн бүтэц, дулааны хүчин зүйлсийг тусгасан болно. Та аюулгүйгээр тодорхойлоход шаардагдах яг нийцлийн стандартуудыг сурах болно үйлдвэрлэлийн тогтмол гүйдлийн ачаалалд зориулсан Шулуутгагч трансформаторыг . Бид таны хүнд үйлдвэрийн үйл ажиллагаан дахь дулааны сүйрлээс урьдчилан сэргийлэх, процессын хамгийн дээд хугацааг хангахын тулд бодитой ойлголтыг өгдөг.
Гармоник бууруулах нь заавал байх ёстой: Нарийвчлалтай сонголт хийхдээ K-факторыг тооцоолж, тодорхой Шулуутгагч топологи (6-импульс, 12-импульс эсвэл 24-импульс)-ээс үүдэлтэй эргүүлэг гүйдлийн алдагдлыг тооцох шаардлагатай.
Бууруулах нь таамаглах тоглоом биш: Тусгаарлагчийн эвдрэлээс урьдчилан сэргийлэхийн тулд хүчин чадал нь IEEE C57.18.10 эсвэл IEC 61378-1 стандартад нийцсэн байх ёстой.
Топологийн дизайн: Аж үйлдвэрийн тогтмол гүйдлийн тэжээлийн тохиргоо нь ороомгийн фазын шилжилт ба холболтын шаардлагыг шууд тодорхойлдог.
Стандарт цахилгаан трансформаторууд цэвэр, шугаман 50 Гц эсвэл 60 Гц синус долгионы дор жигд ажилладаг. Аж үйлдвэрийн Шулуутгагчийг хэлхээнд оруулахад цахилгаан ландшафт эрс өөрчлөгдөнө. Шулуутгагч нь огцом, шугаман бус импульсээр гүйдэл татдаг. Энэ нь трансформаторын дулаан болон цахилгаан соронзон стрессийг хэрхэн зохицуулах ёстойг үндсээр нь өөрчилдөг.
Шугаман бус ачаалал нь хүчтэй гармоник гүйдлийг үүсгэдэг. Эдгээр өндөр давтамжийн гүйдэл нь үндсэн давтамжтай зэрэгцээ трансформаторын ороомогоор эргэлддэг. Гармоник нь ашигтай ажилд хувь нэмэр оруулдаггүй. Үүний оронд тэдгээр нь гол болон зэс ороомог доторх эргүүлэг гүйдлийн алдагдлыг экспоненциалаар нэмэгдүүлдэг. Стандарт трансформаторууд хурдан хуримтлагддаг дулааныг гадагшлуулж чадахгүй. Дотоод температур нь үндсэн тусгаарлагчийн дулааны хязгаараас хурдан давж, ороомгийн дутуу бүтэлгүйтэлд хүргэдэг. Энэхүү гармоник дулааныг даван туулахын тулд тусгай хөргөлтийн суваг, тохируулсан дамжуулагчийн геометрийг зааж өгөх ёстой.
Аж үйлдвэрийн Шулуутгагч нь хэлхээний хувьсах гүйдлийн тал руу бага хэмжээний шууд гүйдэл алддаг. Бид энэ үзэгдлийг DC хазайлт гэж нэрлэдэг. DC хазайлт нь трансформаторын цөм дотор тэгш бус соронзлол үүсгэдэг. Энэ нь хувьсах гүйдлийн долгионы нэг хагас мөчлөгт цөмийг илүү эрт ханахад хүргэдэг. Цөмийн ханалт нь соронзлох гүйдлийг эрс нэмэгдүүлдэг. Энэ нь мөн чанга акустик дуу чимээ, хүчтэй чичиргээ, дулааны гүйдэл үүсгэдэг. тусгай трансформатор Шулуутгагч системд зориулсан нь тогтмол гүйдлийн хэвийсэн гүйдлийг ханалтгүйгээр найдвартай шингээхийн тулд тусгай үндсэн холболтын загвар, бага урсгалын нягтыг ашигладаг.
Тогтмол гүйдлийн хүнд процессууд нь байнга богино холболт үүсгэдэг. Хүнд цэнэгтэй цахилгаан нуман зуухыг төсөөлөөд үз дээ. Эдгээр үйл явдлууд нь системээр дамжуулан их хэмжээний өндөр гүйдлийн шилжилтийг илгээдэг. Стандарт хувьсах гүйдлийн трансформаторууд нь эдгээр давтагдах цочролыг даван туулахад шаардагдах хүнд даацын механик бэхэлгээгүй байдаг. Эдгээр түр зуурын үед үүссэн цахилгаан соронзон хүч нь стандарт ороомогуудыг салгаж чаддаг. Шулуутгагч хэсгүүд нь эвдрэлийн хүнд нөхцөлд бүтцийн бүрэн бүтэн байдлыг хадгалахын тулд их хэмжээгээр бэхжүүлсэн хавчих бүтэц, эпоксид холбогдсон ороомгийн блокуудтай.
Тоног төхөөрөмжийг зөв сонгох нь нарийн математик загварчлал шаарддаг. Та ачааллынхаа мегаваттын үнэлгээг хараад тохирох кВА трансформаторыг сонгох боломжгүй. Та ачааллын горим, гармоник спектр, ороомгийн архитектурыг нэгэн зэрэг үнэлэх ёстой.
Эхний алхам нь үйл ажиллагааны тодорхой мөчлөгийг тодорхойлох явдал юм. Та үндсэн тасралтгүй ачаалал ба түр зуурын хэт ачааллыг хооронд нь ялгах ёстой. Жишээлбэл, хүнд даацын төмөр замын системүүд нь тодорхой үүргийн ангиллыг (I, II, III, IV зэрэг) ашигладаг. Анги бүр нь тоног төхөөрөмж хэт ачааллыг хэр удаан тэсвэрлэх ёстойг заадаг.
Тохиромжтой хүчин чадлыг тооцоолохын тулд дараах дарааллыг дагана уу.
Тогтмол гүйдлийн процесст шаардагдах киловатт дахь үнэмлэхүй тасралтгүй үндсэн ачааллыг тодорхойлно.
Хэт ачааллын хамгийн их хувь, түүний үргэлжлэх хугацааг тодорхойл.
Энэ эрчим хүчний хэрэглээг дэмжихэд шаардагдах үндсэн кВА-г тооцоол.
Гармоник тохируулсан эквивалент кВА-г олохын тулд тооцоолсон гармоник спектрийг ашиглана.
Энэхүү эквивалент кВА үнэлгээ нь таны трансформаторын байх ёстой жинхэнэ дулааны чадавхийг илэрхийлнэ.
Таны Шулуутгагч топологийн импульсийн тоо нь трансформаторын ороомгийн нарийн төвөгтэй байдлыг тодорхойлдог. Илүү өндөр импульсийн тохиргоо нь үндсэн сүлжээн дэх Нийт гармоник гажуудлыг (THD) үр дүнтэй бууруулдаг. Гэсэн хэдий ч тэд маш нарийн төвөгтэй хоёрдогч ороомгийн зохицуулалтыг шаарддаг.
Үндсэн 6 импульсийн систем нь стандарт анхдагч болон хоёрдогч ороомог шаарддаг. 12 импульсийн системд хоёрдогч ороомог шаардлагатай. Нэг хоёрдогч нь wye тохиргоонд холбогдох ёстой бол нөгөө нь гурвалжин тохиргоонд холбогддог. Энэ нь хоёр гаралтын хооронд заавал 30 градусын фазын шилжилтийг бий болгодог. Энэ фазын шилжилт нь хамгийн их хор хөнөөлтэй 5 ба 7-р дарааллын гармоникуудыг хүчингүй болгодог. 24 импульсийн системийг шинэчлэхэд 15 градусын фазын шилжилтийг бий болгохын тулд нарийн төвөгтэй зигзаг ороомог шаардлагатай. Фазын нарийвчлалыг баталгаажуулахын тулд та Dy11d0 гэх мэт векторын зөв бүлгийг сонгох ёстой.
Дулаан нь тусгаарлагчийг устгадаг. зөв сонголт Шулуутгагч трансформаторын нь дулааны хэмжилтийн нарийвчлалаас ихээхэн хамаардаг. Инженерүүд гармоник гүйдлийн нэмэлт халаалтын нөлөөг тооцоолохын тулд K-фактор эсвэл гармоник хүчин зүйл (HF) ашигладаг. K-фактор нь трансформаторын хөргөлтийн хүчин чадлыг хэр их хэмжээгээр нэмэгдүүлэх ёстойг шууд нөлөөлдөг.
Та эдгээр өндөр температурыг тэсвэрлэх чадвартай бат бөх тусгаарлагч системийг сонгох хэрэгтэй. F (155 ° C) ба H (180 ° C) ангиллын тусгаарлагч материал нь эдгээр өндөр стресстэй орчинд үйлдвэрлэлийн стандарт хэвээр байна. Хүнд шугаман бус хэрэглээнд стандарт В ангиллын материалыг хэзээ ч бүү ашигла.
Эсэргүүцэл нь ачааллын өөрчлөлт болон богино холболтод трансформатор хэрхэн хариу үйлдэл үзүүлэхийг тодорхойлдог. Та энд өрсөлдөх хоёр тэргүүлэх чиглэлийг тэнцвэржүүлэх ёстой. Бага эсэргүүцэл нь хүчдэлийг маш сайн зохицуулж, тогтмол гүйдлийн гаралтыг тогтвортой байлгадаг. Өндөр эсэргүүцэл нь эвдрэлийн үед хор хөнөөлтэй богино залгааны гүйдлийг хязгаарладаг.
Олон импульсийн системийг зохион бүтээхдээ бүх хоёрдогч ороомгийн хоорондох ижил эсэргүүцэл нь туйлын чухал юм. Хэрэв wye ороомог гурвалжин ороомгийнхоос өөр эсэргүүцэлтэй бол Шулуутгагч нь гүйдлийг тэнцүү хуваахгүй. Энэ тэнцвэргүй байдал нь нэг ороомгийг хэт халахад хүргэдэг бол нөгөө нь дутуу ашиглагдаагүй хэвээр байна.
Өөр өөр салбарууд эрчим хүчний дэд бүтцэд эрс ялгаатай шаардлага тавьдаг. Та трансформаторын дизайныг үйл ажиллагааны орчны тодорхой бодит байдалд нийцүүлэн тохируулах ёстой.
Хөнгөн цагаан хайлуулах, хлорын электролизийн байгууламжууд 24 цагийн турш 365 хоног ажилладаг. Тэд хэт өндөр тасралтгүй гүйдэл татдаг. Аливаа тасалдал нь багцыг сүйтгэж, үйлдвэрлэлийн тоног төхөөрөмжийг гэмтээдэг. Амжилтын гол шалгуур бол асар их ачаалалтай үед маш найдвартай байх явдал юм.
Эдгээр процессууд нь химийн ванны эсэргүүцэл өөрчлөгдөхөд гайхалтай нарийн хүчдэлийн зохицуулалт шаарддаг. Инженерүүд ихэвчлэн хүнд даацын ачаалалтай цорго солигчийг (OLTC) трансформаторт шууд нэгтгэдэг. Энэ нь операторуудад зогсоохгүйгээр хүчдэлийг нарийн тохируулах боломжийг олгодог үйлдвэрлэлийн тогтмол гүйдлийн тэжээлийн хангамжийг .
Төмөр замын дэд станцууд бол огт өөр сорилт юм. Галт тэрэг хурдсахдаа их хэмжээний гүйдэл татдаг. Дараа нь тэд гэнэт эрэг эсвэл тоормослож, ачааллыг тэг рүү ойртуулдаг. Энэ нь өндөр динамик, тогтворгүй ачааллын профайлыг бий болгодог.
Эдгээр програмууд дахь трансформаторууд байнга, ноцтой хэт ачаалалтай тулгардаг. Тэд мөн хурдан гүйдлийн хэлбэлзлээс үүдэлтэй өндөр механик цохилтыг тэсвэрлэдэг. Амжилтанд хүрэхийн тулд дараагийн галт тэрэг ирэхээс өмнө гэнэтийн дулааны огцом өсөлтийг арилгахын тулд бүтцийн хатуу бэхэлгээ, дэвшилтэт дулааны менежмент шаардлагатай.
Уул уурхайн том конвейер болон хүнд үйлдвэрийн насосууд нь асар том хувьсах хурдны хөтчүүдэд тулгуурладаг. Эдгээр байгууламжууд нь ихэвчлэн хязгаарлагдмал орон зайд эсвэл гүний гүнд ажилладаг. Компакт ул мөр нь дизайны гол хязгаарлалт болдог. Инженерүүд эдгээр VSD-д зориулж 18-импульс эсвэл 24-импульс бүхий олон ороомгийн загварыг ихэвчлэн ашигладаг. Эдгээр өндөр импульсийн тохиргоо нь угаасаа гармоникийг цуцалдаг. Энэ нь уул уурхайн операторуудад IEEE 519 сүлжээний гармоникийн хатуу хязгаарлалтыг гадаад гармоник шүүлтүүрийн банк суурилуулахгүйгээр хангах боломжийг олгодог.
Дулаан сарниулах нь таны төхөөрөмжийн ашиглалтын хугацааг үр дүнтэй тодорхойлдог. Та хөргөлтийн технологийг физик орчин, боломжтой байгууламжийн дэд бүтцэд нийцүүлэх ёстой.
Үндсэн технологийг сонгохын өмнө та суулгах орчныг сайтар үнэлэх хэрэгтэй.
Хуурай төрлийн цутгамал давирхайн трансформатор нь онцгой аюулгүй байдлыг хангадаг. Тэд шатамхай шингэн хэрэглэдэггүй. Энэ нь тэдгээрийг дотоод суурилуулалт, хатуу VSD шүүгээ, гал түймрийн хатуу хязгаарлалттай бүсэд тохиромжтой болгодог. Гэсэн хэдий ч, хэрэв та тэдгээрийг тоос шороотой уул уурхайн орчинд суурилуулсан бол цахилгаан дамжуулагч тоос нь ил гарсан ороомогуудыг холбохоос сэргийлэхийн тулд IP зэрэглэлийн бат бөх хашлага хийх ёстой.

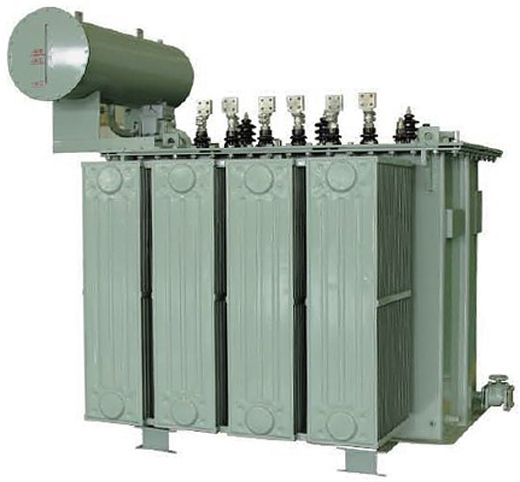

Шингэнээр дүүргэсэн трансформаторууд нь их хэмжээний хайлуулах үйл ажиллагаа гэх мэт хэт өндөр кВА хэрэглээнд заавал байх ёстой. Ашигт малтмалын тос, силикон эсвэл синтетик эфир зэрэг шингэн нь дулаан ялгаруулалтыг дээд зэргээр хангадаг. Тэд хэт тасралтгүй ачааллыг хуурай төрлийн нэгжээс хамаагүй илүү шингээж чаддаг. Тэд орон зай, галын аюулгүй байдлын шаардлагаас шалтгаалан ихэвчлэн гадаа суудаг.
Хөргөх арга | Тодорхойлолт | Шилдэг програмын хувилбар | Засвар үйлчилгээний шаардлага |
|---|---|---|---|
ONAN (Oil Natural Air Natural) | Газрын тос, орчны агаарын байгалийн конвекцид тулгуурладаг. | Дунд зэргийн тасралтгүй ачаалалтай стандарт гадаа суурилуулалт. | Бага. Хөдөлгөөнт хэсэг байхгүй. |
ONAF (Oil Natural Air Forced) | Хөргөх сэнс ашиглан радиаторуудаар агаарыг шахдаг. | Зуны саруудад оргил ачааллын нэмэлт хүчин чадал шаарддаг системүүд. | Дунд зэрэг. Сэнсний моторыг шалгах шаардлагатай. |
OFWF (газрын тосны албадан ус) | Тусгай зориулалтын усны дулаан солилцуураар дамжуулан тосыг зөөвөрлөхийн тулд насосыг ашигладаг. | Өндөр хүчин чадалтай хөргөсөн усны гогцоо бүхий хаалттай доторх хайлуулах байгууламж. | Өндөр. Усны чанарын удирдлага, насосны засвар үйлчилгээ шаарддаг. |
Та трансформаторыг Шулуутгагч кабинеттай хэрхэн холбохыг сайтар төлөвлөх хэрэгтэй. Хүнд зэсийн шин нь олон мянган ампер дамжуулдаг. Эдгээр шин нь саад бэрхшээлийг тойрон амархан гулзайлгах боломжгүй. Та дизайны үе шатанд дуусгавар болох газруудыг нарийн зааж өгөх ёстой. Тоног төхөөрөмжид дээд, доод эсвэл хажуугийн төгсгөл шаардлагатай эсэхийг тодорхойлох. Трансформатор ба Шулуутгагч кабинетийн хооронд шинийн төгс тохируулга нь эсэргүүцлийг багасгаж, суурилуулах хугацааг багасгаж, холболтын цэгүүдэд механик ачаалал өгөхөөс сэргийлдэг.
Тоног төхөөрөмжийг тээвэрлэхээс өмнө гүйцэтгэлийг шалгах нь талбайн найдвартай байдлыг хангах цорын ганц арга зам юм. Хүнд гүйдлийн хэрэглээнд зориулсан хувьсах гүйдлийн трансформаторын стандарт туршилтын тайланг хэзээ ч бүү хүлээн ав.
Та олон улсын стандартыг чанд мөрдөж байгаа эсэхийг шалгах ёстой. Хойд Америкт IEEE C57.18.10-д хагас дамжуулагч цахилгаан шулуутгагч трансформаторын яг нарийн практикийг тодорхойлсон. Дэлхий даяар IEC 61378-1 эдгээр дизайныг зохицуулдаг. Эдгээр стандартууд нь аюулгүй байдлын тодорхой хязгаар, зөвшөөрөгдөх температурын өсөлт, барилгын ажлын заавал байх арга техникийг заадаг. Эдгээр стандартыг дагаж мөрдөх нь үйлдвэрлэгч шугаман бус ачааллын ноцтой шинж чанарыг ойлгох боломжийг олгодог.
Стандарт ердийн туршилтууд нь гармоникийн эмзэг байдлыг илрүүлэхгүй. Үйлдвэрийн хүлээн авах шалгалтын үеэр та тусгай туршилтын протоколуудыг шаардах ёстой.
Гармоник температурын өсөлтийн туршилт: Үйлдвэрлэгч бодит гармоник гүйдлийн спектрийг загварчлах ёстой. Эдгээр нь шугаман бус ачааллыг загварчлах явцад трансформатор нь температурын ангилалд багтаж байгааг батлах ёстой.
Богино холболтыг тэсвэрлэх баталгаажуулалт: Дизайн нь механик хэв гажилтгүйгээр хамгийн их эвдрэлийн гүйдлийг даван туулж чадна гэдгээ математик эсвэл физикийн хувьд харуулах ёстой.
Хэрэглээний болон өдөөгдсөн хүчдэлийн туршилтууд: Эдгээр туршилтууд нь тусгаарлагчийн системийг хэвийн хэмжээнээс хэтрүүлдэг. Тэд диэлектрикийн хүч нь Шулуутгагчийг солих үйлдлээс үүссэн түр зуурын хүчдэлийн огцом өсөлтийг даван туулах чадвартай болохыг баталгаажуулдаг.
Шулуутгагч трансформаторыг сонгох нь стандарт түгээлтийн төхөөрөмжийн хэмжээг тодорхойлохоос хамаагүй илүү хүчин чармайлт шаарддаг. Та үндсэн кВА үнэлгээг давж, үйл явцынхаа гармоник профайлыг гүнзгий шинжлэх ёстой. Таны тодорхой ажлын мөчлөг болон Шулуутгагч импульсийн тоог ойлгох нь трансформаторын дотоод бүтцийг тодорхойлох болно. Эдгээр хүчин зүйлсийг үл тоомсорлох нь дулааны дутуу доройтол, үйл ажиллагааны доголдлыг баталгаажуулдаг.
Амжилттай байхын тулд эхлээд шулуутгагч топологи болон гармоник спектрээ эцэслэнэ үү. Эдгээр параметрүүдийг тааж болохгүй. Ачааллыг тодорхойлсны дараа тусгай трансформатор үйлдвэрлэгчтэй шууд холбоо барина уу. Тэдэнд ачааллын профайл, хүрээлэн буй орчны хязгаарлалт, ажлын мөчлөгийн үзүүлэлтүүдийг бүрэн хэмжээгээр нь өгнө үү. Энэхүү идэвхтэй инженерийн арга нь урт хугацааны найдвартай байдлыг баталгаажуулж, үйлдвэрлэлийн чухал үйл явцыг хамгаалдаг.
Хариулт: Буурах нь АНУ-д K хүчин зүйл, Европт K хүчин зүйлийг тооцоход тулгуурладаг. Энэхүү математикийн томьёо нь гармоник гүйдлийг тодорхой давтамж дээр үндэслэн жинлэнэ. Энэ нь эргүүлэг гүйдлийн алдагдлаас үүсэх нэмэлт дулааны яг хэмжээг тодорхойлдог. Дараа нь та трансформаторын дулааны багтаамжийг зөв нэмэгдүүлэхийн тулд энэ хүчин зүйлийг ашиглана.
Х: Шулуутгагч трансформаторууд нь илүү хүнд зэс эсвэл хөнгөн цагаан дамжуулагчийг ашигладаг. Эдгээр нь фазын шилжилтийн тусгай ороомгийн геометрийн хэлбэрүүд болон их хэмжээгээр бэхжүүлсэн гол бэхэлгээтэй байдаг. Эдгээр шинэчлэлтүүд нь хатуу гүйдлийн гармоник, тогтмол гүйдлийн хүчдэлийн хазайлт, байнгын өндөр гүйдлийн түр зуурын хэт ачааллыг хэт халалт, физик эвдрэлгүйгээр аюулгүй зохицуулах боломжийг олгодог.
Х: Илүү өндөр импульсийн тоо нь ороомгийн түвшинд доод эрэмбийн гармоникуудыг идэвхтэй устгадаг. Жишээлбэл, 12 импульсийн систем нь 5 ба 7-р гармоникийг устгадаг. Энэ нь гармоникийн ноцтой бохирдол нь үндсэн сүлжээнд хүрэхээс сэргийлж, IEEE 519 стандартыг дагаж мөрдөх дүрмийг дагаж мөрдөж, том, үнэтэй гадаад гармоник шүүлтүүрийн хэрэгцээг арилгадаг.
Х: Тийм ээ. Үйлдвэрлэгчид ихэвчлэн анхдагч болон хоёрдогч ороомгийн хооронд электростатик бамбай суурилуулдаг. Энэхүү газардуулсан бамбай нь өндөр давтамжийн нийтлэг горимын дуу чимээг ихээхэн бууруулдаг. Энэ нь мөн шулуутгагч диод эсвэл тиристорыг хурдан солих замаар үүссэн аюултай түр зуурын хүчдэлийн огцом өсөлтийг хааж, дээд урсгалын цахилгаан сүлжээг амжилттай хамгаалдаг.
