Цахилгааны нарийн төвөгтэй төслүүд нь ихэвчлэн каталогийн стандарт сонголтоор хариулж чадахгүй кабелийн асуултуудыг үүсгэдэг. Хүчдэл, гүйдлийн ачаалал, суурилуулах зам, чийгийн нөлөөлөл, механик хамгаалалт, баримт бичиг, хүргэлтийн төлөвлөлт зэрэг нь цахилгаан кабель талбай дээр очсоны дараа аюулгүй ажиллах эсэхэд нөлөөлдөг. Үндсэн үзүүлэлтэд тохирсон кабель татахад хэцүү, дагалдах хэрэгсэлд тааруухан эсвэл бодит орчинд тохируулаагүй тохиолдолд саатал үүсгэдэг.
Тохиромжтой шийдэл олж авах нь худалдан авалт эхлэхээс өмнө талбайн нөхцөлийг тодорхой техникийн шаардлага болгон хувиргана гэсэн үг юм. Зөв арга барил нь багуудад тохиромжтой барилга байгууламжийг сонгох, хэт их эсвэл дутуу тодорхойлохоос зайлсхийх, нийлүүлэгчдээс үнийн хувьд ашигтай санал хүсэлт гаргахад тусалдаг.
Найдвартай кабелийн товч мэдээлэл нь каталогийн хуудаснаас биш цахилгааны системээс эхэлдэг. Төслийн баг нь системийн хүчдэл, нэрлэсэн гүйдэл, хүлээгдэж буй ачааллын төлөв, богино залгааны нөхцөл, ашиглалтын үүрэг, ирээдүйн өргөтгөлийн хязгаарыг баталгаажуулах ёстой. Хүчдэл нь тусгаарлагчийн түвшин, туршилтын шаардлага, системийн нийцтэй байдалд нөлөөлдөг бол гүйдэл нь дамжуулагчийн хэмжээ, дулааны өсөлт, алдагдал, урт хугацааны насжилт зэрэгт нөлөөлдөг. Эдгээр мэдээлэлгүйгээр сонгосон цахилгаан кабель нь цаасан дээр зөвшөөрөгдөх боломжтой мэт харагдах боловч бодит үйлдлийн ачаалалд тохирохгүй байна.
Дунд хүчдэлийн төслүүд нь бага хүчдэлийн утас болон өндөр хүчдэлийн дамжуулалтын загвар хоёрын хооронд байдаг тул онцгой анхаарал шаарддаг. IEC 60502-2 нь түгээх сүлжээ, үйлдвэрлэлийн суурилуулалт зэрэг суурин суурилуулалтанд зориулагдсан 6 кВ-оос 30 кВ хүртэлх шахмал цул тусгаарлагчтай цахилгаан кабельд тавигдах барилга байгууламж, хэмжээ, туршилтын шаардлагыг тодорхойлдог. Энэхүү стандарт нөхцөл нь бүтэц, дагалдах хэрэгсэл, баримт бичгийг хэлэлцэхээс өмнө хүчдэлийн ангиллыг яагаад тодорхой тодорхойлох ёстойг тайлбарлахад тусалдаг.
Суурилуулалтын зам нь кабелийн шийдвэрийг цахилгаан ачаалалтай адил өөрчилж болно. Кабелийн суваг, суваг, хонгил, тавиур, хаалтны систем, шууд булшлах зам эсвэл доторхоос гаднах шилжилтээр дамжин өнгөрөх шугам нь механик болон хүрээлэн буй орчны янз бүрийн дарамттай тулгардаг. Хязгаарлагдмал чиглүүлэлтийн зай нь кабелийн диаметр, гулзайлтын радиус, татах хүч, суурилуулах дараалалд нөлөөлдөг. Тохиромжтой цахилгаан кабель нь физик болон цахилгааны хувьд замд тохирсон байх ёстой.
Маршрутын зураглалд нийт урт, өндрийн өөрчлөлт, эргэлтийн цэгүүд, үе мөчний байршил, татах чиглэл, бөмбөр, тоног төхөөрөмжийн боломжтой зай зэргийг багтаасан байх ёстой. Урт замууд нь шаардлагагүй холбоосыг багасгахын тулд бөмбөрийн нарийн төлөвлөлтийг шаарддаг бол хатуу гулзайлт нь хэтэрхий хатуу эсвэл хүнд бүтэцтэй байхыг үгүйсгэдэг. Суурилуулалтын багтай эртхэн зөвлөлдөхгүй бол техникийн хувьд зөв кабель суурилуулах нь хэцүү, удаан эсвэл зардал ихтэй байх болно.
Хамгаалалтын давхаргыг сонгохоос өмнө байгаль орчны эрсдлийг тодорхойлох шаардлагатай. Чийг, гүний ус, хөрсний даралт, механик нөлөөлөл, хэт ягаан туяа, химийн бодис, чичиргээ, мэрэгч амьтад, галын аюулгүй байдлын хүлээлт зэрэг нь кабелийн бүтцэд нөлөөлдөг. Шууд булшлах нь механик хамгаалалтыг илүү хүчтэй болгохыг шаарддаг бол нойтон эсвэл усанд өртөмтгий замд үндсэн гаднах бүрээс биш харин усанд тэсвэртэй барилга байгууламж шаарддаг. Хэцүү нөхцөлд зөвхөн дамжуулагчийн хэмжээг нэмэгдүүлэх нь бүрээсийн гэмтэл, усны нэвтрэлт, суурилуулах ачааллыг шийдэж чадахгүй.
Төслийн оролт | Сонголт хийхээс өмнө баталгаажуулах асуултууд |
Цахилгаан өгөгдөл | Хүчдэл, ачааллын гүйдэл, богино залгааны түвшин, ирээдүйн хүчин чадлын хэрэгцээ юу вэ? |
Суурилуулалтын зам | Кабель нь суваг, суваг, тавиур, хонгил, шууд булш, эсвэл холимог нөхцөлд ажиллах уу? |
Байгаль орчны эрсдэл | Чийг, хэт ягаан туяа, хөрсний даралт, химийн нөлөөлөл, чичиргээ, нөлөөллийн эрсдэл бий юу? |
Дагаж мөрдөх шаардлага | Аль IEC, BS, UL, төсөл эсвэл орон нутгийн шаардлага хамаарах вэ? |
Хүргэлтийн төлөвлөлт | Бөмбөрийн урт, сав баглаа боодол, хуваарь, хадгалах газар ямар нөхцөл шаардлагатай вэ? |

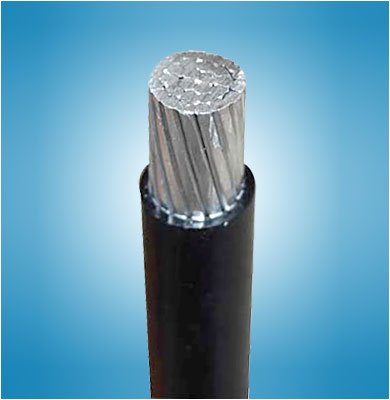

Төслийн нөхцөл тодорхой болсны дараа дараагийн алхам нь тэдгээрийг кабелийн барилгын ажилд шилжүүлэх явдал юм. Кондукторын материал бол эхний шийдвэрүүдийн нэг юм. Зэс нь хүчтэй дамжуулалт, авсаархан хэмжээг санал болгодог бол хөнгөн цагаан нь тохиромжтой загварт жин, материалын зардлыг бууруулж чаддаг. Эцсийн сонголт нь одоогийн хүчин чадал, хүчдэлийн уналт, дуусгавар болох арга, механик зохицуулалт, төслийн төсвийн зорилтыг харгалзан үзэх ёстой.
Тусгаарлагчийн сонголт нь дунд хүчдэлийн цахилгаан кабельд адил чухал юм. XLPE тусгаарлагчийг дунд хүчдэлийн хуваарилалтад өргөнөөр ашигладаг, учир нь энэ нь хүчтэй диэлектрик үзүүлэлт, өндөр дулааны тогтворжилтыг шаарддаг цахилгаан сүлжээг бий болгодог. 4E Energy-ийн дунд хүчдэлийн XLPE тусгаарлагчтай кабель нь XLPE тусгаарлагч, PVC гадна бүрээс, зэс эсвэл хөнгөн цагаан дамжуулагчийн сонголт, 3.6кВ-аас 35кВ хүртэлх хүчдэлийн мужийг хослуулсан. Энэ төрлийн барилга нь инженерүүдэд тодорхой бус кабелийн нэрээс илүү практик сонголт хэрэгтэй үед ашигтай байдаг.
Хуяглах нь газар дээр тулгуурласан шийдвэр гэж үзэх ёстой. Механик гэмтлийн эрсдэл багатай хяналттай дотоод зам, суваг, хамгаалалттай кабелийн тавиуруудад хуяггүй кабелийг зөвшөөрч болно. Хуягт бүтэц нь кабель нь хөрсний даралт, нөлөөлөл, шууд булшлах нөхцөл эсвэл үйлдвэрлэлийн хүнд хэцүү замд тулгарч болзошгүй тохиолдолд илүү хамааралтай болно. Хамгаалалтын сонголт нь илүү хүнд кабелийн ерөнхий сонголт биш харин бодит суурилуулах замыг тусгах ёстой.
Ус үл нэвтрэх нь ижил логикийг дагаж мөрддөг. Гүний ус, чийгтэй суваг шуудуу, гадаа шилжилт, тодорхойгүй ус зайлуулах суваг зэрэгт өртөж буй төслийг усны эсэргүүцэл, бүрээсийн тохиромжтой эсэхийг шалгах хэрэгтэй. Усны радиаль эсвэл уртааш нэвтрэлт нь бодит эрсдэлтэй үед кабелийн дизайн нь урт хугацааны найдвартай байдлыг хангах саад бэрхшээл эсвэл хамгаалалтын байгууламжийг багтаасан байх ёстой. 4E Energy-ийн дунд хүчдэлийн XLPE тусгаарлагчтай кабелийн төрөлд ган туузан хуягтай, ган утсан хуягласан, PE/PVC бүрээстэй, ус нэвтэрдэггүй давхаргын иж бүрэн хийцүүд багтдаг бөгөөд төслийн багуудад хамгаалалтын давхаргыг талбайн нөхцөл байдалд тохируулах янз бүрийн арга замыг олгодог.
Сул техникийн үзүүлэлтүүд нь илт эрсдэлийг бий болгодог: хэт халалт, дулаалгын ачаалал, эрт хөгшрөлт, ус нэвтрэх, сул зогсолт, аюулгүй байдлын аюул. Илүү тодорхой зүйл бол хэт их тодорхойлолтын өртөг юм. Шаардлагатай хэмжээнээс хамаагүй хүнд, том эсвэл илүү хамгаалалттай кабель нь материалын өртөгийг нэмэгдүүлж, илүү том тавиур эсвэл суваг шаарддаг, татахад хүндрэл учруулж, суурилуулалтыг удаашруулдаг. Цахилгааны кабелийн хамгийн сайн шийдэл бол хамгийн бат бөх шийдэл биш юм; Энэ нь цахилгааны үүрэг, талбайн нөхцөл, суурилуулах арга, ашиглалтын хүлээлт зэрэгт хамгийн бага зайлсхийж болох хог хаягдалтай нийцсэн нэг юм.
Нийлүүлэгч нь зөвхөн "дунд хүчдэлийн кабелийг иш татах" гэсэн богино мессежээр инженерийн ашигтай санал хүсэлт өгөх боломжгүй. Хүсэлт нь ханган нийлүүлэгчид барилгын ажлыг шалгах, өөр хувилбар санал болгох, дутуу мэдээллийг олж тогтооход хангалттай контекстийг өгөх ёстой. Техникийн үндэслэл тодорхой болоогүй байхад төслийн олон лавлагаа хугацаа, үнэ эсвэл ерөнхий тохируулга руу хэт хурдан шилждэг. Илүү хүчтэй лавлагаа нь нийлүүлэгчид үнийн санал эхлэхээс өмнө бодит өргөдлийг ойлгоход тусалдаг.
Тохируулсан цахилгааны кабелийн шийдлийг хүсэхээсээ өмнө эдгээр дэлгэрэнгүй мэдээллийг бэлтгэ:
● Нэрлэсэн хүчдэл, системийн хүчдэл, нэрлэсэн гүйдэл, богино залгааны шаардлага, ирээдүйн хүчин чадал.
● Давуу дамжуулагчийн материал, судлын тоо, дамжуулагчийн хэмжээ, суурилуулах арга, маршрутын урт, шаардлагатай бөмбөрийн урт.
● Хөрс, ус, температур, хэт ягаан туяа, химийн, механик болон галын аюулгүй байдлын нөлөөлөл.
● Шаардлагатай стандарт, туршилтын тайлан, мэдээллийн хуудас, зураг, баглаа боодлын шаардлага, дагалдах хэрэгсэл, төгсгөл, холболт, хүргэх хуваарь.
Эхний хэлэлцүүлгийн өмнө энэ мэдээлэл төгс байх албагүй. Нийлүүлэгчээс илүү сайн асуулт асуухад тодорхой төсөл хангалттай. Үнийн саналыг эцсийн тодорхойлолт болохоос өмнө дутуу өгөгдлийг шийдэж болно.
Техникийн үндэслэл тогтвортой болсны дараа үнэ нь ашигтай болно. Нийлүүлэгчийн сайн хариулт нь санал болгож буй кабелийн барилга нь зам, ашиглалтын орчин, тавих арга, дагалдах хэрэгслийн шаардлага, талбайн хязгаарлалтад нийцэж байгаа эсэхийг баталгаажуулах ёстой. Энэ нь хэт их татах, тохиромжгүй бүрээс сонгох, ус үл нэвтрэх чанаргүй байх, кабель ба төгсгөлийн арга хоёрын хооронд үл нийцэх зэрэг болзошгүй эрсдлийг тодорхойлох ёстой. 4E Energy нь төслийн онцлогт тохирсон тохиргоог дэмждэг бөгөөд инженерийн үнэлгээг зөвхөн стандарт үнийн санал асуухаас илүү утга учиртай болгодог.
Бүтээгдэхүүний хуудас нь үндсэн чадамжийг харуулж болох боловч нарийн төвөгтэй төслүүдэд загварын тайлбараас илүү хэрэгтэй. Нийлүүлэгч нь хүчдэлийн ангиллын сонголт, барилгын харьцуулалт, холбогдох стандартын хяналт, туршилтын тайлан бэлтгэх, мэдээллийн хуудас, зураг, баглаа боодлын мэдээлэл, зөвшөөрлийн баримт бичгийг дэмжих чадвартай байх ёстой. Дунд хүчдэлийн ажлын хувьд баримт бичиг нь зөвлөхийн зөвшөөрөл, ашиглалтын хяналт, гаалийн бүрдүүлэлт, дотоод худалдан авалтын гарын үсэг зурахад нөлөөлж болно. Зохих ёсоор баримтжуулж чадаагүй цахилгаан кабель нь биет бүтээгдэхүүн тохиромжтой байсан ч төслийг хойшлуулж болно.
4E Energy-ийн дунд хүчдэлийн XLPE тусгаарлагчтай кабелийг IEC, BS, UL стандартын дагуу үйлдвэрлэж болно. Төслийн багууд кабелийн сонголтыг зөвшөөрлийн шаардлага, тендерийн баримт бичиг эсвэл орон нутгийн цахилгааны дүрэмтэй уялдуулах шаардлагатай үед энэ нь чухал юм. Худалдан авагчид чиглэсэн асуулт нь ханган нийлүүлэгч ерөнхийдөө чанарыг шаарддаг эсэх биш юм. Нийлүүлэгч нь төслийн тодорхой үе шатанд шаардлагатай бичиг баримт, зураг төсөл, техникийн дэлгэрэнгүй мэдээллийг өгч чадах эсэх нь илүү хүчтэй асуулт юм.
Кабелийн хүргэлт нь барилгын ажлын хуваарьтай тохирч байх ёстой. Хүргэлтийн хугацаа, үе шаттайгаар хүргэх, сав баглаа боодол, бөмбөрийн хэмжээ, кабелийн тэмдэглэгээ, талбайн хадгалалт, суурилуулалтын явцтай уялдаа холбоо зэрэг нь гүйцэтгэлд нөлөөлдөг. Хэт эрт хүргэсэн кабель нь хадгалах нөхцөл муутай байж болох бол хэтэрхий оройтсон кабель нь барилгын ажил, тоног төхөөрөмж суурилуулах эсвэл хүчдэлийг тэсвэрлэх чадвартай. Маршрутын төлөвлөлтийг үл тоомсорлодог бөмбөрийн урт нь шаардлагагүй холболт эсвэл зохицуулах асуудал үүсгэдэг.
Үнэлгээний бүс | Юу шалгах вэ |
Техникийн хүрээ | Нийлүүлэгч нь хүчдэлийн ангилал, шаардлагатай барилга байгууламжийг дэмжиж чадах уу? |
Тохируулах дэмжлэг | Багийнхан зам, орчин, хамгаалалтын давхарга, дагалдах хэрэгслийг хянаж чадах уу? |
Стандартын мэдлэг | IEC, BS, UL, эсвэл төслийн тусгай шаардлагуудыг ойлгосон уу? |
Баримт бичиг | Мэдээллийн хуудас, тайлан, зураг, баглаа боодлын дэлгэрэнгүй мэдээлэл байгаа юу? |
Хүргэлтийн төлөвлөлт | Бөмбөрийн урт, сав баглаа боодол, тэмдэглэгээ, үе шаттайгаар хүргэх ажлыг зохицуулах боломжтой юу? |
Кабель нь цахилгааны системийн зөвхөн нэг хэсэг юм. Эцсийн зөвшөөрөл авахаас өмнө төгсгөлүүд, холбоосууд, чих, газардуулга, кабелийн булчирхай, шилжүүлэгчийн интерфейс, трансформаторын холболт, тавиур, суваг, татах төхөөрөмжийг анхаарч үзэх хэрэгтэй. Тохиромжтой цахилгаан кабель нь дагалдах хэрэгслийг хожуу сонгосон эсвэл угсралтын арга нь кабелийн бүтэцтэй тохирохгүй байвал сайтын асуудал үүсгэж болно. Эрт зохицуулалт нь аюулгүй байдал, найдвартай байдал эсвэл хуваарийн хяналтыг сулруулдаг сүүлийн минутанд орлуулахаас урьдчилан сэргийлэхэд тусалдаг.
Худалдан авах ажиллагааг батлахын өмнө төслийн баг эцсийн саналыг зураг төсөл, тооцоо, талбайн нөхцөлтэй харьцуулах ёстой. Хяналтад хүчдэлийн үзүүлэлт, дамжуулагчийн материал, дамжуулагчийн хэмжээ, тусгаарлагч, бүрээс, хуяг, ус үл нэвтрэх давхарга, судлын тоо, холбогдох стандарт, урт, сав баглаа боодол, хүргэх нөхцөл зэргийг багтаасан байх ёстой. Худалдан авах захиалгыг гаргахаас өмнө мэдээллийн хуудас болон төслийн шаардлагын хоорондох аливаа ялгааг тодруулах шаардлагатай. Тохиромжтой цахилгаан кабелийн техникийн үзүүлэлтүүд нь инженерчлэл, худалдан авалт, суурилуулах багууд ижил хүлээлттэй ажиллахад хангалттай нарийвчлалтай байх ёстой.
Урьдчилсан захиалгын богино шалгалт нь дараа нь үнэтэй засвар хийхээс сэргийлж чадна. Кабелийн загвар, барилгын давхарга, дагалдах хэрэгсэл, туршилтын баримт бичиг, тэмдэглэгээ, бөмбөрийн төлөвлөгөө, хүргэх хуваарийг баталгаажуулна уу. Санал болгож буй кабелийг талбайн нөхцөлд үнэхээр татах, тавих, дуусгах, шалгах, засвар үйлчилгээ хийх боломжтой эсэхийг шалгана уу. Эцсийн зөвшөөрөл нь зөвхөн зарцуулалтыг зөвшөөрөх бус техникийн цоорхойг арилгах ёстой.
Суурилуулалтын төлөвлөлт нь төгсгөл хүртэл кабелийн сонголтын нэг хэсэг хэвээр байх ёстой. Гулзайлтын радиус, татах зам, суваг шуудууны гүн, сувгийн дүүргэлт, тулгуур хоорондын зай, сэлбэгийн урт, үзлэгийн хүртээмж, засварын төлөвлөлт зэрэг нь урт хугацааны найдвартай байдалд нөлөөлдөг. Засвар үйлчилгээний багууд ирээдүйн засварын ажилд залгаас, төгсгөл, маршрутын зураг, сэлбэг хэрэгсэлд хандах шаардлагатай байж болно. Захиалга өгөхөөс өмнө гаргасан шийдвэр нь угсралтын ажил жигдэрсэн эсэх, саатсан эсвэл газар дээр нь дахин дахин засварласан эсэхийг тодорхойлдог.
Цахилгааны шаардлага, суурилуулалтын нөхцөл, хамгаалалтын хэрэгцээ, дагалдах хэрэгсэл, нийлүүлэлтийн төлөвлөлтийг нэг систем болгон авч үзэхэд тохируулсан Цахилгааны кабелийн шийдвэр хамгийн сайн ажилладаг. Тодорхой техникийн үзүүлэлтүүд нь багуудад хэмжээ бага, шаардлагагүй хэтрүүлэн тодорхойлох, суулгахад хүндрэлтэй байх, зөвшөөрлийн саатлаас зайлсхийхэд тусалдаг.
East Energy Electrical Engineering Co., Ltd нь янз бүрийн хүчдэлийн түвшин, суурилуулах зам, ашиглалтын орчинд тохирсон цахилгаан кабель бүтээгдэхүүн болон холбогдох техникийн сонголт бүхий нарийн төвөгтэй цахилгааны төслүүдийг дэмждэг. Инженерүүд болон худалдан авалтын багуудын хувьд төслийн нарийн ширийн зүйлийг суурилуулахад аюулгүй, зохицуулахад хялбар, үйлчилгээнд илүү найдвартай кабелийн шийдэл болгон хувиргахад практик ач холбогдол оршдог.
Х: Кабелийн хийцийг сонгохын өмнө хүчдэлийн үзүүлэлт, ачааллын гүйдэл, суурилуулах зам, хүрээлэн буй орчны нөлөөлөл, стандарт, дагалдах хэрэгсэл, хүргэх шаардлагыг баталгаажуулна уу.
Х: Хүчдэл нь тусгаарлагчийн түвшин болон туршилтын хэрэгцээнд нөлөөлдөг бол гүйдэл нь дамжуулагчийн хэмжээ, дулааны өсөлт, хүчдэлийн уналт, урт хугацааны ашиглалтын аюулгүй байдалд нөлөөлдөг.
Х: Хуягт кабелийг ихэвчлэн шууд булах, механик нөлөөллийн эрсдэл, өндөр даралтын зам эсвэл үндсэн бүрээсийн хамгаалалт хангалтгүй байж болох үйлдвэрлэлийн орчинд тооцдог.
Х: Маршрут нь гулзайлтын радиус, татах хүч, кабелийн жин, үений төлөвлөлт, хүрдний урт, суурилуулах явцад нэмэлт хамгаалалт шаардлагатай эсэх зэрэгт нөлөөлдөг.
Х: Хүчдэл, гүйдэл, дамжуулагчийн сонголт, үндсэн дугаар, маршрутын урт, суурилуулах арга, байгаль орчны эрсдэл, стандарт, дагалдах хэрэгсэл, баримт бичиг, хүргэх хуваарийг илгээнэ үү.
Хариулт: Анхдагчаар хамгийн хүнд эсвэл хамгийн хамгаалалттай сонголтыг сонгохын оронд кабелийг бодит цахилгааны үүрэг, талбайн эрсдэл, суурилуулах нөхцөлтэй тохируулаарай.
