Үзсэн тоо:0 Зохиогч:Сайтын редактор Хэвлэх цаг: 2026-09-01 Гарал үүсэл:Сайт
Трансформаторын зэрэглэлийг зөв тодорхойлох нь урьдчилсан хөрөнгийн зарцуулалт болон урт хугацааны ашиглалтын найдвартай байдлын хооронд тэнцвэртэй байдлыг хангахад чухал үүрэг гүйцэтгэдэг. Та төсөл бүрийн хувьд энэхүү болгоомжтой тэнцвэрийг хянах ёстой. Хог хаягдлын төсвийг сул зогсолтын эрчим хүчний алдагдал болон илүү их биет ул мөр дээр тооцдог. Эсрэгээр, дутуу хэмжээ нь сүйрлийн гэмтэл, кодыг зөрчих, байгууламжийн сул зогсолт зэрэг эрсдэлтэй. яг трансформаторын үнэлгээ хэрэгтэй гэдгийг бид мэднэ . Эдгээр өдөр тутмын бэрхшээлээс зайлсхийхийн тулд арилжааны барилгын хэрэглээнд
Энэхүү гарын авлага нь таны тодорхойлолтыг эцэслэхийн тулд стандарт хүрээ, шаардлагатай тооцоолол, нийцлийн шалгуурыг задалсан болно. Бид арилжааны стандарт шаардлагыг тодруулах болно. Та математик ачааллыг практик борлуулагчийн хязгаарлалттай хэрхэн уялдуулах талаар сурах болно. Эцэст нь, бид таны хэмжээг сонгохдоо хоёр дахь удаагаа таамаглалгүйгээр худалдан авалтад итгэлтэйгээр шилжихэд шаардлагатай алхмуудыг өгдөг.
Стандарт эрэлтийн хүчин зүйлс болон тасралтгүй ачааллын аюулгүй байдлын хязгаарыг (жишээ нь, 125% дүрэм) агуулсан цахилгаан ачааллын нарийн тооцоолол дээр өөрийн кВА үзүүлэлтийг үндэслээрэй.
Худалдан авалтын боломж, трансформаторын хангалттай хүчин чадлыг баталгаажуулахын тулд тооцоолсон ачааллаа дараагийн стандарт, худалдаанд гарах боломжтой кВА зэрэглэл хүртэл үргэлжлээрэй.
Дотор арилжааны хэрэглээний хувьд хуурай төрлийн трансформаторууд нь галын аюулгүй байдлын шаардлагыг дагаж мөрддөг, засвар үйлчилгээний шаардлага багасдаг тул ерөнхийдөө үйлдвэрлэлийн стандарт юм.
Цахилгааны хэмжүүрээс гадна худалдагчийг сонгохдоо физик ул мөр, нийлүүлэх хугацаа, ТМБ 2016 үр ашгийн нийцлийг харгалзан үзэх ёстой.
Тоног төхөөрөмжийг зөв сонгох нь энгийн математикаас хамаагүй илүү юм. Таны сонгосон хүчин чадал нь танай байгууламж хэр зэрэг жигд ажиллахыг тодорхойлдог. Энэ нь таны анхны хөрөнгийн төсөвт шууд нөлөөлдөг.
Хүчин чадал хангалтгүй байгаа нь үйл ажиллагааны хатуу ширүүн бодит байдлыг бий болгодог. Хэрэв та нэгжийг бага хэмжээгээр багасгах үед энэ нь дулааны хязгаарынхаа ойролцоо эсвэл түүнээс дээш ажилладаг. Энэ нь ороомогуудад хүчтэй хэт халалт үүсгэдэг. Хэт халалт нь тусгаарлагчийн эвдрэлийг хурдасгахад хүргэдэг бөгөөд энэ нь төхөөрөмжийн ашиглалтын хугацааг мэдэгдэхүйц богиносгодог. Цаашилбал, хэт ачаалалтай нэгжүүд оргил ачааллын үед хүлээн зөвшөөрөгдөөгүй хүчдэлийн уналтад өртдөг. Эдгээр хүчдэлийн уналт нь мэдрэмтгий сервер, гэрэлтүүлгийн систем, HVAC хяналтыг гэмтээж болно. Онцгой тохиолдолд, бага хэмжээтэй нэгжүүд нь бүхэл бүтэн бүтцэд галын аюул учруулдаг.
Инженерүүд хэт их ирээдүйг баталгаажуулах урхинд ихэвчлэн ордог. Барилга дараа нь илүү их ачаалал өгөх тохиолдолд л тэд их хэмжээний нэгжийг зааж өгдөг. Хэт том хэмжээ нь бүхэлдээ дэмий хоосон CapEx-д хүргэдэг. Энэ нь цахилгааны нягт өрөөнд илүү өндөр физик орон зай шаарддаг. Томоохон нэгжүүд нь эрч хүчтэй байх үед их хэмжээний гүйдэл үүсгэдэг. Эдгээр гүйдлийн огцом өсөлт нь ихэвчлэн гэнэтийн урсгалын урд талын таслагчийг тасалдаг. Нэмж дурдахад, том хэмжээтэй нэгжүүд үндсэн эрчим хүчний тасралтгүй алдагдалд ордог. Цөм нь барилга хоосон байсан ч эрчим хүчээ авч, 24/7 үнэтэй эрчим хүчийг дэмий үрдэг.
Амжилттай тодорхойлолтыг бид хэрхэн тодорхойлох вэ? Амжилттай техникийн үзүүлэлтүүд нь NEC (Үндэсний цахилгааны код)-ын одоогийн шаардлагыг хангадаг. Энэ нь ирээдүйд төлөвлөсөн 10-20% өргөтгөлийг хялбархан хангадаг. Хамгийн чухал нь энэ нь стандарт үйлдвэрлэлийн хэмжээтэй төгс нийцдэг. Стандарт хэмжээг сонгох нь захиалгат инженерийн зардлыг бууруулж, худалдан авалтын ноцтой саатлаас зайлсхийхэд тусална.
Та өөрийн байгууламжийн эрчим хүчний хэрэгцээг тааж чадахгүй. Та техникийн үзүүлэлтээ хатуу тооцоонд үндэслэх ёстой цахилгаан ачааллын . Энэхүү математикийн суурь нь өндөр өртөгтэй алдаанаас сэргийлдэг.
Нэгдүгээрт, та үндсэн (нийлүүлэлт) болон хоёрдогч (ачаалал) хүчдэлийг хоёуланг нь баталгаажуулах ёстой. Арилжааны барилгууд ихэвчлэн өндөр хүчдэлийн цахилгаан эрчим хүчийг авдаг. Та 208Y/120V системд 480V-ийн 3 фазын тэжээлийг бууруулах шаардлагатай байж магадгүй. 208Y/120V систем нь стандарт ханын залгуур болон оффисын гэрэлтүүлгийг тэжээдэг. Тохироогүй хүчдэл нь таны шинэ нэгжийг бүрэн ашиггүй болгоно. Тооцоолол хийхээсээ өмнө хэрэглээний хангамжийн дугаарыг үргэлж шалгаж байгаарай.
Бид үндсэн чадавхийг тодорхойлохын тулд тусгай математикийн тогтолцоог ашигладаг. Та илэрхий хүчийг киловольт-ампаар (кВА) тооцоолох ёстой. Эдгээр үйлдвэрлэлийн стандарт томъёог ашиглана уу:
Нэг фазын томъёо: kVA = (Вольт × Ампер) / 1000
Гурван фазын томъёо: kVA = (Вольт × Ампер × 1.732) / 1000
Жишээлбэл, 100 амперт 480 В-ыг нийлүүлдэг гурван фазын системд ойролцоогоор 83 кВА шаардлагатай. Та зүгээр л 480-ыг 100-аар, дараа нь 1.732-оор үржүүлж, 1000-аар хуваана.
Та барилгын ачааллыг хоёр өөр ангилалд хуваах ёстой. Нэгдүгээрт, тасралтгүй ачааллыг тодорхойлох. Эдгээр ачаалал нь гурав ба түүнээс дээш цагийн турш тогтмол ажилладаг. Оффисын гэрэлтүүлэг болон серверийн тавиурууд нь ердийн тасралтгүй ачааллыг илэрхийлдэг. NEC нь дулааны эвдрэлээс урьдчилан сэргийлэхийн тулд тасралтгүй ачаалалд 125% хүчин чадлын зэрэглэл тогтоохыг шаарддаг. Дараа нь тасралтгүй бус ачааллыг тодорхойлно. Амралтын өрөөний цахилгаан хэрэгсэл болон зарим моторууд энэ бүлэгт багтдаг. Тэд ижил түрэмгий аюулгүй байдлын маржин шаарддаггүй.
Арилжааны байгууламжууд нь олон талт хүчин зүйлээс ихээхэн хамаардаг. HVAC төхөөрөмж, гэрэлтүүлгийн хэлхээ, серверийн тавиур бүр оргил гүйдлийг нэгэн зэрэг татахгүй. Эрэлтийн хүчин зүйлс нь ашиглалтын бодит загвар дээр үндэслэн нийт тооцоолсон ачааллыг багасгах боломжийг олгодог. Том оффисын барилга нь бүх төхөөрөмжийг нэг дор ажиллуулах нь ховор. Эрэлтийн хүчин зүйлсийг зөв хэрэглэснээр таны тооцоолол бодит байдалд тулгуурладаг. Энэ нь таныг дээр дурдсан хэт том урхинд орохоос шууд сэргийлнэ.
Таны математик тооцоолол төгс дугуй тоон дээр гарах нь ховор. Та эцсийн тоонуудаа үйлдвэрлэгчид барьж буй зүйлтэй нийцүүлэх ёстой. Энэ алхам нь таны төслийн трансформаторын хүчин чадлыг баталгаажуулдаг.
Захиалгат кВА хэмжээ нь маш өндөр үнийн урамшуулал дагуулдаг. Тэд бас маш удаан хугацаанд зовдог. Шаардлагатай хамгийн бага кВА-ыг тооцоолсны дараа та дугуйлах ёстой. Үргэлж дараагийн стандарт хэмжээ рүү шилжинэ. Хэрэв таны тооцоолол 92 кВА-ыг зааж өгсөн бол та хэзээ ч захиалгат 92 кВА нэгж захиалахгүй. Та хамгийн ойрын стандарт үйлдвэрлэсэн үнэлгээ хүртэл дугуйлна.
Үйлдвэрлэгчид арилжааны зах зээлд зориулж тодорхой хэмжээний суурь хэмжээг үйлдвэрлэдэг. Эдгээр хэмжээсийг дагаж мөрдөх нь өрсөлдөхүйц үнийг баталгаажуулдаг. Энэ нь алдаа гарсан тохиолдолд илүү хялбар солих баталгаа өгдөг. Стандарт кВА зэрэглэлд дараахь зүйлс орно.
15 кВА
30 кВА
45 кВА
75 кВА
112.5 кВА
150 кВА
225 кВА
300 кВА
500 кВА
Өмнөх жишээн дээр бид 83 кВА-ыг тооцоолсон. Мэдээжийн хэрэг та үүнийг 112.5 кВА-ын стандарт нэгж хүртэл дугуйлах болно.
Барилгын хэрэглээ цаг хугацааны явцад өөрчлөгддөг. Түрээслэгчид илүү олон компьютер, илүү хүчтэй хөргөлт, нарийн төвөгтэй машинуудыг нэмдэг. Бид ирээдүйд нотлох баримтад суурилсан удирдамжийг санал болгож байна. Хүлээгдэж буй барилга байгууламжийн хүчин чадлыг нэмэгдүүлэхийн тулд та 20-25% өндөр зай үлдээх хэрэгтэй. Энэхүү тодорхой хүрээ нь шинэ түрээслэгчийн ачааллыг үр дүнтэйгээр хангадаг. Хамгийн гол нь 25%-ийн зөрүү нь таныг хэт том урхинд оруулахгүй. Энэ нь аюулгүй байдал ба үр ашгийн хоорондох төгс дунд газрыг төлөөлдөг.
Биеийн орчин нь таны технологийн сонголтыг шаарддаг. Та байршил, аюулгүй байдлын дүрэмд үндэслэн хуурай болон шингэнээр дүүргэсэн загварыг сонгох ёстой. Энэ сонголт нь амжилттай сонгох гол цөмийг бүрдүүлдэг барилгын трансформаторыг .

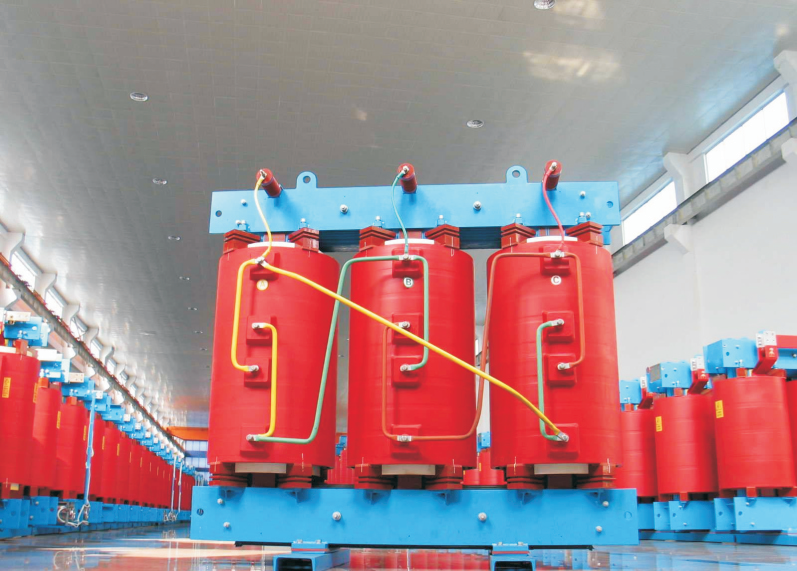

Хуурай төрлийн трансформаторууд нь доторх арилжааны орон зайд үнэмлэхүй үндсэн үүрэг гүйцэтгэдэг. Тэд бохир шингэний оронд орчны агаарыг ашиглан дотоод ороомогоо хөргөнө. Аюулгүй байдлын дээд зэргийн профайлыг санал болгодог тул бид тэдгээрт анхаарлаа хандуулдаг. Эдгээр нь галын эрсдэл маш бага байдаг бөгөөд энэ нь барилгын нормыг дотоод суурилуулалтанд шаарддаг. Тэд мөн байгаль орчныг чанд дагаж мөрдөхийг баталгаажуулдаг. Хорт диэлектрик шингэн алдагдсанаас танай байгууламжийг сүйтгэх вий гэж та хэзээ ч санаа зовох хэрэггүй. Цаашилбал, хуурай төрлийн нэгжүүд нь засвар үйлчилгээ хийхэд хялбар байдаг. Байгууламжийн менежерүүд хөргөлтийн нүхийг үе үе тоос соруулж авдаг.
Бид маш тодорхой ирмэгийн тохиолдлуудад шингэнээр дүүргэсэн нэгжүүдийг тодорхойлдог. Та тэдгээрийг ихэвчлэн гаднах өндөр хүчин чадалтай дэд станцуудад хардаг. Тэд асар том аж үйлдвэрийн парк эсвэл өргөн хүрээтэй худалдааны кампусуудад үйлчилдэг. Тэд хөргөхдөө эрдэс тос эсвэл синтетик шингэнийг ашигладаг. Энэ нь дээд зэргийн хөргөх чадвар, хүнд ачааллын үед онцгой урт наслах боломжийг олгодог. Гэсэн хэдий ч тэдгээр нь өндөр өртөгтэй хамгаалалтын дэд бүтцийг шаарддаг. Хэрэв сав хагарвал хүрээлэн буй орчны бохирдлоос урьдчилан сэргийлэхийн тулд танд бетон барих сав хэрэгтэй болно.
Харьцуулалт: Хуурай төрөл ба шингэн дүүргэлттэй
Өвөрмөц | Хуурай төрөл | Шингэнээр дүүрсэн |
|---|---|---|
Анхдагч програм | Дотор худалдааны барилга байгууламж | Гадна дэд станцууд / үйлдвэрийн |
Хөргөх дунд | Орчны агаар | Ашигт малтмалын тос эсвэл синтетик шингэн |
Галын эрсдэл | Маш бага | Дунд зэрэг (зөөлөх шаардлагатай) |
Засвар үйлчилгээний хэрэгцээ | Хамгийн бага (агааржуулалтын нүх) | Өндөр (шингэний сорил, гоожсон байдлыг шалгах) |
Хамгаалах шаардлагатай | Байхгүй | Бетон барих сав/берм |
Та физик орчныг ОБЕГ-ын хашааны зохих үнэлгээнд холбох ёстой. Хаалт нь дотоод ороомогуудыг тоос, ус, хог хаягдлаас хамгаалдаг. Цэвэр, цаг уурын хяналттай цахилгааны өрөөнүүдийн хувьд ОБЕГ-ын 1 эсвэл 2 зэрэглэл нь төгс ажилладаг. ОБЕГ 2 нь дуслаас хамгаалах үндсэн хамгаалалттай. Хэрэв та уг төхөөрөмжийг гадаа суурилуулсан бол хаалтыг шинэчлэх шаардлагатай. ОБЕГ 3R нь гадаа байрлах стандартыг илэрхийлдэг. ОБЕГ-ын 3R нь мөн доторх ус шүршигч системийн хажууд байрлуулсан нэгжүүдийг хамгаалдаг. Энэ нь унасан ус, бороог үр дүнтэй няцаана.
Хэрэв та найдваргүй худалдагчийг сонговол таны техникийн үзүүлэлт юу ч биш гэсэн үг. Худалдан авалтын үе шат нь нарийн шалгалтыг шаарддаг. Та цахилгааны үндсэн параметрүүдээс хамаагүй илүүг харах ёстой.
Баталгаажаагүй тоног төхөөрөмжийг хэзээ ч бүү худалдаж ав. Та ТМБ 2016 эрчим хүчний хэмнэлтийн стандартыг баталгаажуулахыг шаардах ёстой. Эрчим хүчний яам дэмий үрсэн үндсэн алдагдлыг бууруулахын тулд эдгээр дүрмийг дагаж мөрддөг. Орчин үеийн нэгжүүд нь хэсэгчилсэн ачааллын дор үр ашгийн хатуу зорилтуудыг хангах ёстой. Танд мөн баталгаажсан UL жагсаалт хэрэгтэй. Орон нутгийн цахилгааны байцаагчид таны төсөлд гарын үсэг зурахаасаа өмнө UL шошгыг хайж олдог. Эцэст нь IEEE/ANSI тестийн протоколуудыг шалгана уу. Эдгээр протоколууд нь нэгж нь богино холболт болон хүчдэлийн өсөлтийг тэсвэрлэх чадвартай болохыг баталж байна.
Арилжааны үл хөдлөх хөрөнгө нь түрээсийн орон зайг чухалчилдаг. Барилгын эзэд түрээсийн талбайг нэмэгдүүлэхийн тулд цахилгааны өрөөг багасгадаг. Энэ нь хэрэгжүүлэх хатуу бодит байдлыг бий болгодог. Таны сонгосон нэгж нь зориулалтын зайд бие махбодийн хувьд тохирох ёстой. Мөн угсралтын явцад стандарт хаалга, ачааны лифтээр багтах ёстой. Жин шалгах нь чухал хэвээр байна. Хуучин барилгын шал нь 500 кВА-ын их хэмжээний төмөр, зэс блокыг даахгүй байж магадгүй юм. Худалдан авах захиалга гаргахаасаа өмнө хэмжээст зургийг үргэлж шалгаарай.
Трансформаторын хомсдол нь орчин үеийн арилжааны барилгын ажлын хуваарьт мэдэгдэж буй саад бэрхшээл хэвээр байна. Худалдан авагчид бараа материалын бодит бэлэн байдалд үндэслэн борлуулагчдыг үнэлэх ёстой. Худалдагчдаас баталгаат хүргэх хугацааг бичгээр асуу. Хямдхан нэгж нь гурван сар хоцорч ирвэл юу ч биш гэсэн үг. Хожуу хүргэлтүүд лангуу барих, түрээслэгчийг нүүлгэх ажлыг хойшлуулах, гэрээг зөрчих. Бүс нутгийн найдвартай нөөцийг хадгалж буй ханган нийлүүлэгчдийг эрэмбэлэх.
Хэлэлцүүлгийн эхэнд стандарт баталгаат хүлээлтийг тодорхойл. Нэг жилийн баталгаат хугацаа нь хамгийн бага үзүүлэлт юм. Дээд зэрэглэлийн үйлдвэрлэгчид олон жилийн уртасгасан хамрах хүрээг санал болгодог. Та мөн борлуулалтын дараах техникийн дэмжлэгийн үнэ цэнийг жинлэх ёстой. Суурилуулалтын алдааг олж засварлах нь гүйцэтгэгчийн ажлын өдрийг хэмнэх боломжтой. Хариуцлагатай худалдагч нь таны цахилгаанчинд газардуулга эсвэл чичиргээний асуудлыг нэн даруй шийдвэрлэхэд тусалдаг.
Трансформаторыг тодорхойлохын тулд нарийн математик ачааллыг практик худалдан авалтын бодит байдалтай тэнцвэржүүлэх шаардлагатай. Та өсгөгч таталтыг нарийн тооцоолж, эрэлтийн зөв хүчин зүйлийг ашиглах ёстой. Дараа нь та эдгээр тоог стандарт арилжааны хэмжээ болон физик хөлийн хязгаарлалттай нийцүүлнэ. Хүчин чадлынхаа хязгаарыг тааж болохгүй. Хэмжээг нь багасгахын аюулаас зайлсхийж, хэт томруулж санхүүгийн үр ашиггүй болго.
Таны дараагийн алхам шийдэмгий арга хэмжээ авах шаардлагатай. Танай байгууламжийн нэг шугамын диаграммыг тусгай зөвшөөрөлтэй цахилгааны инженертэй танилцахыг зөвлөж байна. Үндсэн хүчдэл болон тасралтгүй ачааллын шаардлагыг баталгаажуулна уу. Та тооцоогоо хийж дууссаны дараа тусгай борлуулалтын багтайгаа холбогдоно уу. Тооцоолсон кВА дугааруудаа хуваалцаж, үнэн зөв техникийн хуудас болон албан ёсны үнийн санал хүсэлтийг гаргана уу.
Х: Барилгын ачаалал стандарт хэрэглээний хэмжээнээс хэтэрсэн тохиолдолд тусдаа нэгж шаардлагатай болно. Мэргэшсэн өндөр түвшний түрээслэгчид нүүж ирэх үед танд бас хэрэгтэй. Жишээ нь хүнд үйлдвэрлэлийн түрээслэгчид эсвэл их хэмжээний дата төвүүд орно. Эдгээр түрээслэгчдэд тусгайлан тусгаарлах шаардлагатай байдаг, эсвэл стандарт гудамжны цахилгаан хангамж нь аюулгүйгээр хангах боломжгүй, өвөрмөц бууруулах хүчдэл шаарддаг.
Хариулт: Тийм ээ, гэхдээ зөвхөн богино хугацаанд. NEC дүрэм нь ачааллын төрлөөс хамааран дулааны хатуу хязгаарлалтыг заадаг. Гурав ба түүнээс дээш цагийн турш ажилладаг тасралтгүй ачаалал нь 125% хүчин чадалтай байх шаардлагатай. Нэгжийг 100% хүчин чадалтай болгох нь хэт их дулааныг бий болгодог. Энэ нь ороомгийн дотоод тусгаарлагчийг устгаж, дутуу эвдрэх эрсдэлтэй.
Хариулт: Хэмжээг багасгах нь шууд үйл ажиллагааны эмх замбараагүй байдал үүсгэдэг. Та хэт их гүйдлийн улмаас таслуур байнга унтрах болно. Танай байгууламжид хүчдэлийн огцом уналт үүсч, мэдрэмтгий электрон хэрэгсэл, компьютер гэмтэх болно. Эцсийн эцэст, байнгын хэт ачаалал нь дулааны ноцтой эвдрэлд хүргэдэг. Төхөөрөмж нь хэт халж, дулаалгыг нь эвдэж, байгууламжийн галыг үүсгэж болзошгүй.
