Үзсэн тоо:0 Зохиогч:Сайтын редактор Хэвлэх цаг: 2026-06-29 Гарал үүсэл:Сайт
Булсан кабелийн зам нь хамгаалалттай мэт харагдах боловч газар доорх нөхцөл байдал нь харагдахаас хамаагүй бага тогтвортой байж болно. Гүний ус, үерт автсан суваг, нойтон суваг, конденсац, бүрхүүлийн бага зэргийн гэмтэл нь цахилгааны кабельд олон жилийн турш чийгэнд өртөж, тусгаарлагчийн хөгшрөлт, далд гэмтэл үүсэх эрсдлийг нэмэгдүүлдэг. Чийгтэй холбоотой доройтол, түүний дотор полимер кабелийн тусгаарлагч дахь усны модлогжилт нь эрчим хүчний системийн найдвартай байдлын урт хугацааны асуудал юм.
Ус нэвтэрдэггүй цахилгаан кабель нь усны нэвтрэлт болон чийгийн шилжилтийг хязгаарласнаар эдгээр эрсдлийг бууруулахад тусалдаг. Зөв загварыг сонгох нь газар доорхи суурилуулалтын аюулгүй байдал, найдвартай байдал, ашиглалтын хугацааны зардлыг хамгаалах боломжтой.
Газар доорхи кабелийн замууд нь гадаргууг хатаасны дараа удаан хугацаанд чийгтэй байж болно. Усны өндөр түвшин нь чийгтэй хөрсөөр хүрээлэгдсэн шууд булшны кабелийг байлгаж болох бөгөөд аадар бороо нь кабелийн суваг, нүх, сувгийн эрэг дүүргэх боломжтой. Хаалттай хоолой ч гэсэн автоматаар аюулгүй байдаггүй, учир нь ус нь нүх, битүүмжлэл муу, гэмтсэн хэсгүүдээр нэвтэрч, дотор нь удаан хугацаагаар дарагдсан хэвээр үлддэг.
Чийгийн асуудал нь ихэвчлэн жижиг согогоос эхэлдэг. Хагарал, цоорхой, бүрээсийн зүсэлт, эвдэрсэн гаднах давхаргаар дамжин ус дотогшоо орох үед радиаль ус нэвтэрдэг. Кабель нь гаднаас нь харахад тохиромжтой хэвээр байх боловч нэг гэмтсэн хэсэг нь чийгийг тусгаарлагч дэлгэц, металл эд анги эсвэл бусад эмзэг давхаргад хүргэх боломжийг олгодог.
Усны уртааш хөдөлгөөн нь илүү өргөн эрсдэлийг бий болгодог. Нэг цэгт ус орж ирсний дараа кабельд тохирох ус хаах материал байхгүй бол кабелийн уртын дагуу явж болно. Энэ нь орон нутгийн бүрхүүлийн гэмтэл, муу холболт эсвэл битүүмжлэлгүй кабелийн төгсгөл нь анхны нэвтрэх цэгээс гадна асуудал үүсгэж болзошгүй гэсэн үг юм. Энэ шалтгааны улмаас газар доорхи кабелийн зураг төсөл нь усны оролт, усны шилжилтийг хоёуланг нь харгалзан үзэх ёстой.
Устай холбоотой гэмтэл нь үргэлж шууд тасалдал үүсгэдэггүй. Тусгаарлагчийн эвдрэл, металл эд ангиудын зэврэлт, гүйдэл алдагдах, диэлектрикийн бат бөх чанар буурах, хэсэгчлэн цэнэггүй болох зэрэг эрсдэлүүд аажмаар үүсч болно. Алдаа харагдах үед кабелийн систем нь хүнд сорилт, эвдрэлийн байршил, малталт эсвэл солих шаардлагатай байж магадгүй юм.
XLPE тусгаарлагч нь цахилгааны кабелийн хэрэглээнд өргөн хэрэглэгддэг боловч чийгийн урт хугацааны стрессээс хамгаалах шаардлагатай хэвээр байна. Ус мод тарих нь полимер тусгаарлагчийн хөгшрөлтийн үзэгдэл бөгөөд чийг ба цахилгааны стресс нь цаг хугацааны явцад мод шиг доройтох замд хувь нэмэр оруулдаг. Усны хамгаалалттай барилга нь хөгшрөлтийн ийм механизмыг хөгжүүлэх боломжийг олгодог чийгийн нөхцлийг хязгаарласнаар энэ эрсдлийг бууруулахад тусалдаг.
Газар доорх ус үл нэвтрэх найдвартай кабель нь зөвхөн гаднах хүрэмний зузаанаас гадна бүх бүтэцээс хамаарна. Дамжуулагч нь гүйдэл дамжуулдаг бол XLPE тусгаарлагч нь цахилгааны хүч чадал, дулааны тогтвортой байдлыг хангадаг. Тусгаарлагчийн эргэн тойронд металл дэлгэц эсвэл бүрээс нь цахилгааны даралтыг хянаж, системийн аюулгүй ажиллагааг дэмждэг. Дотор болон гадна бүрээс нь хүрээлэн буй орчны нөлөөллөөс хамгаалдаг бол нэмэлт хуяг нь хөрсний даралт, мэрэгч амьтад, цохилт, санамсаргүй ухсан гэмтлийг эсэргүүцэх чадварыг сайжруулдаг.
Ус хаах давхарга нь нойтон газар доорх замд онцгой чухал юм. Хүчтэй гаднах бүрээс нь чийгийг гадагшлуулахад тусалдаг боловч дотор нь ус хаах материал нь эвдрэл, үе мөчөөр ус нэвтэрсэн тохиолдолд гэмтлийг хянахад тусалдаг. Энэхүү дотоод хамгаалалтгүй бол ус нь кабелийн уртын дагуу тархаж болно. Газар доорх ус үл нэвтрэх жинхэнэ гүйцэтгэл нь эдгээр давхаргууд хамтран ажиллах аргаас үүдэлтэй.
Кабелийн давхарга эсвэл онцлог | Үндсэн функц нь газар доорх | Нойтон замд яагаад чухал вэ? |
Conductor | Замаар цахилгаан гүйдэл дамжуулдаг | Зэс, хөнгөн цагааны сонголтууд нь цахилгаан дамжуулах чанар, жин, төслийн зардлыг тэнцвэржүүлэхэд тусалдаг |
XLPE тусгаарлагч | Цахилгаан эрчим хүч, дулааны тогтвортой байдлыг хангана | Үргэлжилсэн ачаалалтай үед өндөр хүчдэлийн гүйцэтгэлийг дэмжихэд тусалдаг |
Металл дэлгэц эсвэл бүрээс | Цахилгаан хүчдэлийг хянаж, системийн хамгаалалтыг дэмждэг | Хүчтэй замуудад дулаалгын системийн эргэн тойронд тогтвортой байдлыг нэмэгдүүлнэ |
Дотор болон гадна бүрхүүл | Хөрсний чийг, химийн бодис, гадны нөлөөллөөс хамгаална | Газар доорх нөхцөл байдлын эсрэг байгаль орчны анхны саадыг бүрдүүлдэг |
Уртааш ус хаах давхарга | Кабелийн уртын дагуу усны хөдөлгөөнийг хязгаарладаг | Орон нутгийн зөрчлийг кабелийн системийн илүү өргөн асуудал болгохоос хамгаалахад тусалдаг |
Нэмэлт хуяг | Механик хамгаалалтыг нэмдэг | Хөрсний даралт, мэрэгч амьтад, цохилт, санамсаргүй ухалт зэрэг нь кабелийг гэмтээж болзошгүй тохиолдолд ашигтай |
Радиал усны хамгаалалт нь чийгийг кабелийн ханаар дотогшоо орохоос сэргийлдэг. Энэ нь чийгэнд тэсвэртэй бүрээс, металл хаалт, давхарласан давхарга эсвэл дулаалгын системийг гадны уснаас хамгаалах бусад барилгын сонголттой холбоотой байж болно. Уртааш усны хамгаалалт нь өөр үүрэг гүйцэтгэдэг: энэ нь ус нэвтэрсний дараа кабелийн дагуу урсахаас сэргийлдэг.
Ус хаах нийтлэг аргууд нь хавагнах тууз, гель, нунтаг, утас болон чийгийн хөдөлгөөнийг тэлэх эсвэл эсэргүүцэх бусад материалуудыг агуулдаг. Эдгээр шинж чанарууд нь ялангуяа намгархаг газар, голын гатлах хэсэг, үерт автаж болзошгүй сувгийн суурилуулалт, усны түвшин өндөртэй газруудад ашигтай байдаг. Чийгийн үндсэн эсэргүүцэл нь зарим хяналттай орчинд хангалттай байж болох ч газар доорхи цахилгаан дамжуулах шугамууд ихэвчлэн илүү хүчтэй хамгаалалт шаарддаг тул гэмтэл нь хүрэхэд хэцүү, засварлахад илүү үнэтэй байдаг.

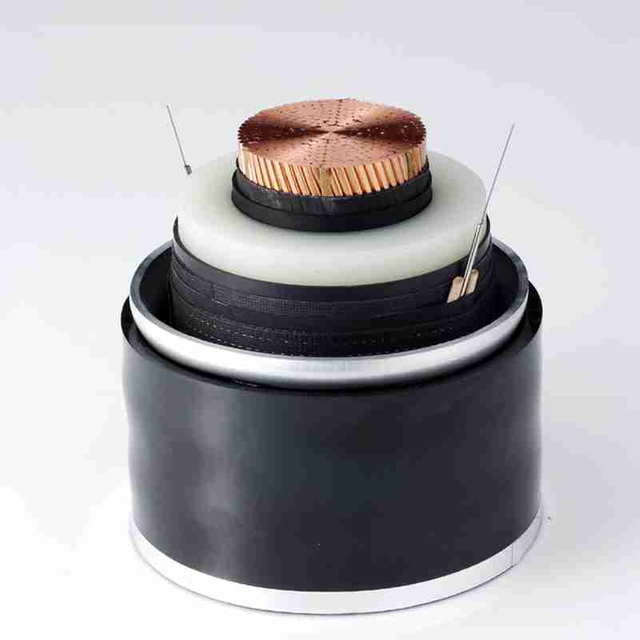

4E-ийн 76 кВ-ын XLPE тусгаарлагчтай ус нэвтэрдэггүй цахилгаан кабель нь холбогдох жишээ юм . эрчим хүч дамжуулах орчинд зориулагдсан өндөр хүчдэлийн ус нэвтэрдэггүй цахилгааны кабелийн Кабель нь зэс эсвэл хөнгөн цагаан дамжуулагчийн сонголттой, XLPE тусгаарлагч, атираат хөнгөн цагаан бүрээстэй, PVC эсвэл PE бүрээстэй, уртааш усны хамгаалалттай тохиргоотой. Түүний газар доорх ашиглалтын тохиолдлуудад ус намгархаг газар, голын гарам, усны түвшин өндөртэй бүс нутагт шууд булшлах эсвэл суваг суурилуулах зэрэг орно.
Газар доорхи кабелийн эвдрэл нь засвар үйлчилгээний энгийн тохиолдол ховор байдаг. Гэмтлийн байршлыг тогтооход цаг хугацаа шаардагдах бөгөөд нөлөөлөлд өртсөн хэсэг нь хөрс, хучилт, бетон, суваг, байгууламжийн дэд бүтцийн дор байж болно. Малталт нь талбайн үйл ажиллагааг тасалдуулж, аюулгүй байдлын эрсдэлийг бий болгож, барилгын ажил, нийтийн аж ахуйн баг эсвэл байгууламжийн менежерүүдтэй хамтран ажиллах шаардлагатай болдог. Кабель нь ил гарсаны дараа ч солих эсвэл үеийг засах нь маш их хөдөлмөр шаарддаг.
Усны хамгаалалттай цахилгааны кабель нь чийгийг гэмтэл учруулахаас өмнө арилгах замаар эдгээр эрсдлийг бууруулахад тусалдаг. Ус нэвтрэхийг хязгаарлах нь дулаалга, металл дэлгэц, дамжуулагч системийг хөгшрөлт, эвдрэлийг хурдасгах нөхцөл байдлаас хамгаалдаг. Амьдралын мөчлөгийн үнэ цэнэ нь ялангуяа нэвтрэх боломж хязгаарлагдмал замд тодорхой байдаг, учир нь алдаа гарахаас урьдчилан сэргийлэх нь үйлчилгээ тасалдсаны дараа олж засварлахаас илүү хэмнэлттэй байдаг.
Чийгээр гэмтсэн цахилгааны кабель нь аюулгүй байдлын аюул, үйл ажиллагааны асуудал үүсгэдэг. Кабелийн эмзэг хэсгүүдийн дотор эсвэл эргэн тойрон дахь ус нь богино холболт, хэт халалт, цахилгаан нум, цочролын аюул, холбогдсон төхөөрөмжид гэмтэл учруулж болзошгүй. Өндөр хүчдэлийн эсвэл өндөр ачаалалтай суурилуулалтанд эдгээр эрсдэлүүд нь зөвхөн кабель өөрөө төдийгүй трансформатор, унтраалга, хамгаалалтын систем, доод урсгалын үйл ажиллагаанд нөлөөлж болно.
Нойтон эсвэл үерт өртөмтгий замтай байгууламжид талбайн бодит нөхцөлд эрчим хүчний тогтвортой хуваарилалтыг дэмждэг кабелийн систем шаардлагатай. Аж үйлдвэрийн үйлдвэрүүд, нийтийн аж ахуйн дэд станцууд, худалдааны хотхонууд, метро болон туннелийн системүүд, сэргээгдэх эрчим хүчний фермүүд, газар доорх түгээх сүлжээнүүд бүгд урьдчилан таамаглах боломжтой эрчим хүчний хангамжаас хамаардаг. Усны хамгаалалттай цахилгаан кабель нь чийгэнд өртөх магадлалтай, үйлчилгээний тасалдал нь өндөр өртөгтэй байх үед найдвартай байдлын нэмэлт давхаргыг хангадаг.
Кабелийн сонголтыг каталогийн нэрээр биш харин маршрутаас эхлэх ёстой. Энгийн хөрсөнд шууд булшлах зам нь шуурганы дараа үерт автдаг сувгийн суурилуулалтаас өөр бүрээс, хуяг дуулга, ус хаах байгууламжийг шаарддаг. Ус намгархаг газар болон голын хөндлөн огтлолын хэсгүүд нь чийгэнд удаан хугацаагаар өртөхөд илүү хүчтэй эсэргүүцэлтэй байх шаардлагатай байдаг бол үйлдвэрлэлийн газрууд нь дизайны шаардлагад химийн нөлөөлөл, чичиргээ эсвэл механик нөлөөллийг нэмж болно.
Зөвхөн хүчдэлийн үзүүлэлт нь кабель нь газар доорх нойтон үйлчилгээнд тохиромжтой эсэхийг тодорхойлохгүй. Худалдан авагчид нэрлэсэн хүчдэл, гүйдэл дамжуулах хүчин чадал, XLPE тусгаарлагчийн гүйцэтгэл, дамжуулагч материал, металл дэлгэц эсвэл бүрээсийн загвар, хуягны хэрэгцээ, PE, PVC эсвэл галогенгүй бүрээсийн материалын тохиромжтой байдлыг үнэлэх ёстой. Хөрсний байдал, ашиглалтын температур, суурилуулах гүн, болзошгүй үер зэрэг нь техникийн нөхцөлийг хянах нэг хэсэг байх ёстой.
Компакт сонголтын хяналтын хуудас нь үнэтэй алдаанаас урьдчилан сэргийлэхэд тусална.
● Маршрут нь шууд булш, суваг, хонгил эсвэл усан доорхи зэргэлдээх үү?
● Үер үе үе, улирлын чанартай эсвэл үргэлжилдэг үү?
● Кабель нь уртааш усны хаалт хийх шаардлагатай юу?
● Бүрээсийн эвдрэлээс хамгаалах радиаль усны хамгаалалт шаардлагатай юу?
● Хуяг нь хөрсний даралт, мэрэгч амьтад эсвэл ухах эрсдэлд ашиглагдах ёстой юу?
● Холболт ба төгсгөлийг газар доорх нойтон нөхцөлд тохируулсан уу?
● Бүрээсийн материал нь хөрс, химийн бодис, хэт ягаан туяа, галын аюулгүй байдлын шаардлагад нийцэж байна уу?
● Кабель нь суулгахад зориулагдсан аргыг зөвшөөрсөн үү?
Гадна үнэлгээтэй гэдэг нь үргэлж газар доорх үнэлгээтэй гэсэн үг биш юм. 4E-ийн ABC Агаарын цахилгааны кабель нь XLPE эсвэл PE тусгаарлагч, хэт ягаан туяанд тогтворжсон материалаар агаарт нийлүүлэхэд зориулагдсан. Энэ нь хоолой байгаа ч гэсэн булсан суурилуулалтаас илүүтэй дээд талын үйлчилгээнд хамаарна.
Энэ ялгаа нь худалдан авалт, инженерийн багийн хувьд чухал юм. Кабель нь нарны гэрэл, салхи, гаднах ерөнхий нөлөөллийг тэсвэрлэх чадвартай боловч бүрээсийн бүтэц, уснаас хамгаалах загвар, булсан үйлчилгээнд шаардагдах механик хамгаалалтгүй хэвээр байна. Газар доорх суурилуулалтанд агаарын кабелийг орлуулах нь урьдчилсан зардлыг бууруулах боловч урт хугацааны найдвартай байдал, аюулгүй байдлын эрсдэлийг бий болгодог. Усны хамгаалалттай цахилгааны кабелийг зөвхөн хүчдэл эсвэл гадаа удаан эдэлгээтэй байхаас гадна суурилуулах орчинд ашиглах ёстой.
Газар доорх усны олон асуудал нь кабелийн биетээр бус холболтын цэгүүдээс эхэлдэг. Холболт, төгсгөл, кабелийн төгсгөлүүд нь үйлдвэрт баригдсан кабелийн бүтцийг тасалдаг тул эмзэг байдаг. Хэрэв битүүмжлэл муу байвал ус хадгалах, суурилуулах, үерлэх, урт хугацааны ашиглалтын явцад орж болно.
Кабелийн төрөл ба хүчдэлийн ангилалд тохирсон ус үл нэвтрэх холболтыг сонгох хэрэгтэй. Хадгалах явцад болон суурилуулахаас өмнө кабелийн төгсгөлийг битүүмжилсэн байх ёстой, ялангуяа чийгтэй газар. Суурилуулалт нь шуудуу эсвэл сувагт зүсэгдсэн үзүүрийг ил гаргахаас зайлсхийх ёстой бөгөөд хүчдэл өгөхөөс өмнө төгсгөлийн гүйцэтгэлийг шалгах хэрэгтэй. Дагалдах хэрэгсэл нь ус үл нэвтрэх ижил стандартад тохирохгүй бол бат бөх кабель муу ажиллах боломжтой.
Суурилуулалтын явцад ус үл нэвтрэх давхаргууд эвдэрч болзошгүй. Хэт их татах нь бүрээс эсвэл дотоод давхаргыг гэмтээж, хурц гулзайлгах нь тусгаарлагч болон дэлгэцийг гэмтээж болно. Суваг татах, барзгар дүүргэх, санамсаргүй зүсэх, багаж хэрэгсэл, чулуунд цохиулах үед элэгдэлд орох нь усны орох цэгийг үүсгэж болзошгүй.
Гулзайлтын радиусын хязгаарыг багтаасан суулгах зааврыг анхааралтай дагаж мөрдөх шаардлагатай. Энэ төрлийн 76 кВ-ын ус нэвтэрдэггүй XLPE кабелийн хувьд ердийн хамгийн бага гулзайлтын радиус нь хуяггүй болон хуягласан байгууламжийн хооронд ялгаатай байж болох тул угсрагч нар татах, дүүргэхээс өмнө шаардлагатай харьцах хязгаарыг баталгаажуулах ёстой. Эдгээр дэлгэрэнгүй мэдээлэл нь жижиг харьцах тэмдэглэл биш юм; Эдгээр нь газар доорх ус үл нэвтрэх чадварыг бий болгодог кабелийн бүтцийг хадгалахад тусалдаг.
Ус үл нэвтрэх кабелийн системийг сайтын сайн туршлагаар дэмжих ёстой. Хүчтэй борооны дараа, ялангуяа үерийн үер давтагддаг газруудад сувгийн зам, кабелийн нүх, суваг шуудууг шалгах шаардлагатай. Боломжтой бол ус зайлуулах хоолойг засварлах ёстой бөгөөд талбайн багууд ус тогтворжсон маршрутын хэсгүүдийг баримтжуулах ёстой.
Газар доорхи кабелийн шугамууд нь газрын доорхи ус, үерт автсан сувгаас эхлээд эвдэрсэн бүрхүүл, муу битүүмжилсэн үе хүртэл үл анзаарагдах чийгийн эрсдэлтэй тулгардаг. Тохиромжтой дулаалгатай, бүрээстэй, уснаас хамгаалдаг загвартай, механик хамгаалалттай ус нэвтэрдэггүй цахилгааны кабелийг сонгох нь далд эвдрэлийг багасгаж, аюулгүй байдлыг сайжруулж, цаг хугацааны явцад илүү найдвартай эрчим хүчний хуваарилалтыг дэмждэг.
East Energy Electrical Engineering Co., Ltd нь чийгийн эсэргүүцэл, тогтвортой дамжуулалт чухал газар доорхи хэрэглээнд ус нэвтэрдэггүй XLPE цахилгаан кабелийн сонголтыг санал болгодог. Нойтон хөрс, суваг, усны түвшин өндөртэй замтай холбоотой төслүүдийн хувьд кабелийн байгууламжийг талбайн нөхцөлтэй нийцүүлэх нь урт хугацааны гүйцэтгэлийг хамгаалах бодит алхам юм.
Хариулт: Тийм ээ, гэхдээ зөвхөн кабель нь шууд булшлах эсвэл газар доорхи заасан аргад зориулагдсан бол. Нойтон байрлалтай кабель ба шууд булштай кабель нь үргэлж солигддоггүй.
Хариулт: Ус нь металл эд ангиудыг зэврүүлж, тусгаарлагчийг сулруулж, диэлектрикийн бат бөх чанарыг бууруулж, цахилгааны системд богино холболт эсвэл далд гэмтэл гарах эрсдэлийг нэмэгдүүлдэг.
Хариулт: Усны хамгаалалттай кабель нь чийгийг тэсвэрлэдэг бол ус нэвтэрдэггүй кабелийн загвар нь илүү хатуу нойтон нөхцөлд бүтээгдсэн бөгөөд ихэвчлэн илүү бат бөх бүрээс, уснаас хамгаалах давхаргыг ашигладаг.
Х: Үргэлж биш. Зарим шууд булштай кабель нь хөрс, чийгийн нөлөөнд зориулагдсан байдаг бол бусад төрлийн кабель нь суваг эсвэл нэмэлт механик хамгаалалт шаарддаг.
Х: Хүчдэл, суурилуулах арга, хөрсний чийг, үерийн эрсдэл, бүрээсийн материал, хуягны хэрэгцээ, радиаль эсвэл уртааш усыг хаах шаардлагатай эсэхийг шалгана уу.
Хариулт: Үгүй. Гадна цаг агаарт тэсвэртэй байх нь оршуулахад тохиромжтой гэсэн үг биш юм. Газар доорхи замууд нь хөрстэй харьцах, чийгшил, механик нөлөөлөл зэрэгт зориулагдсан кабелийн байгууламжийг шаарддаг.
