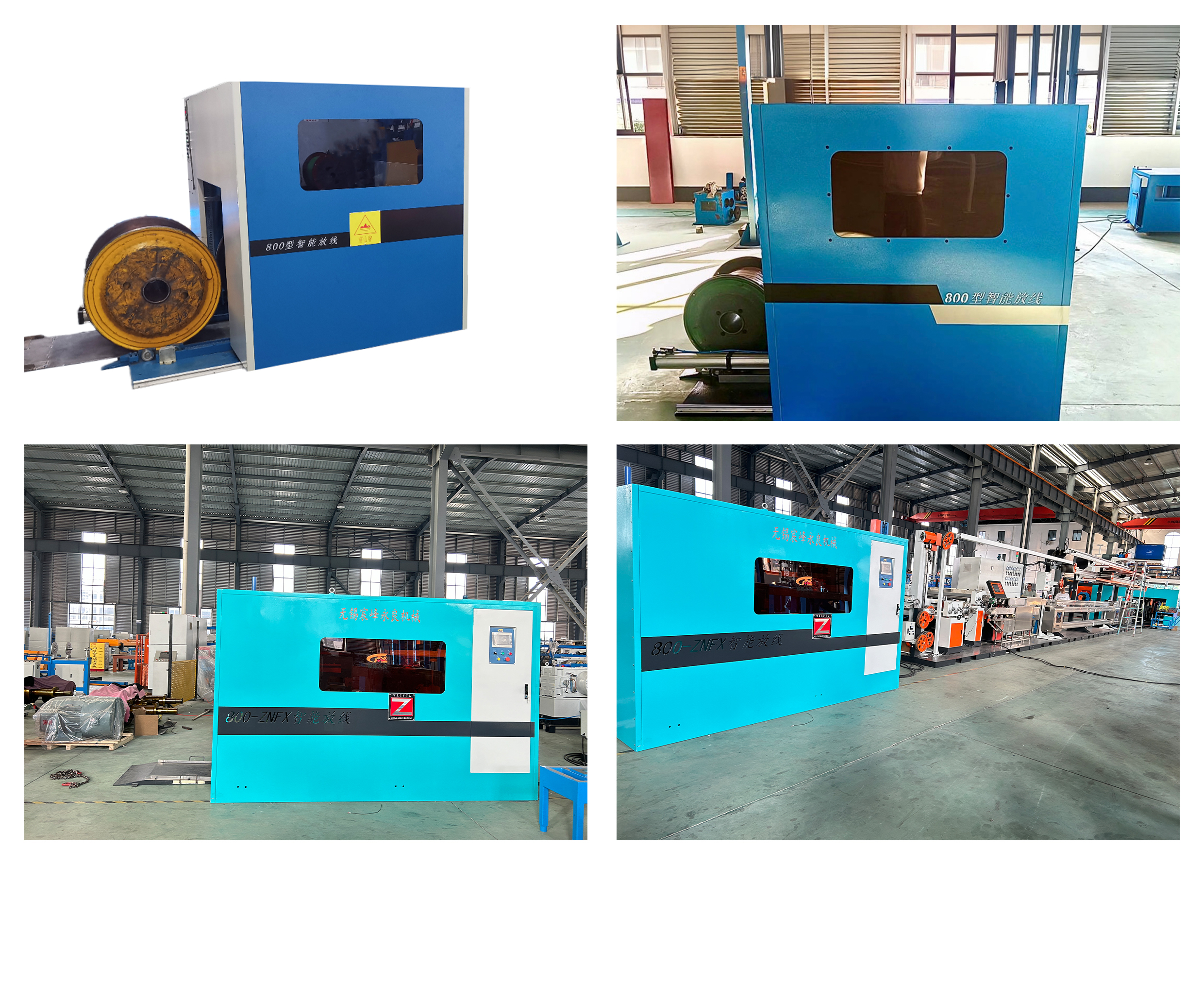

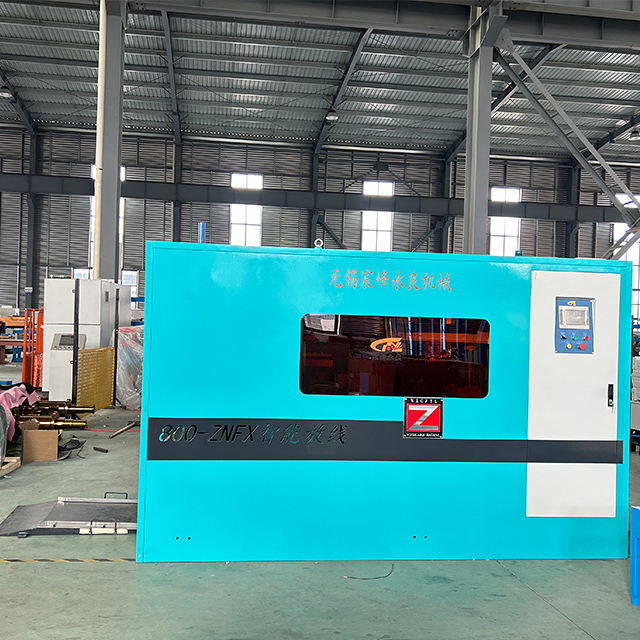

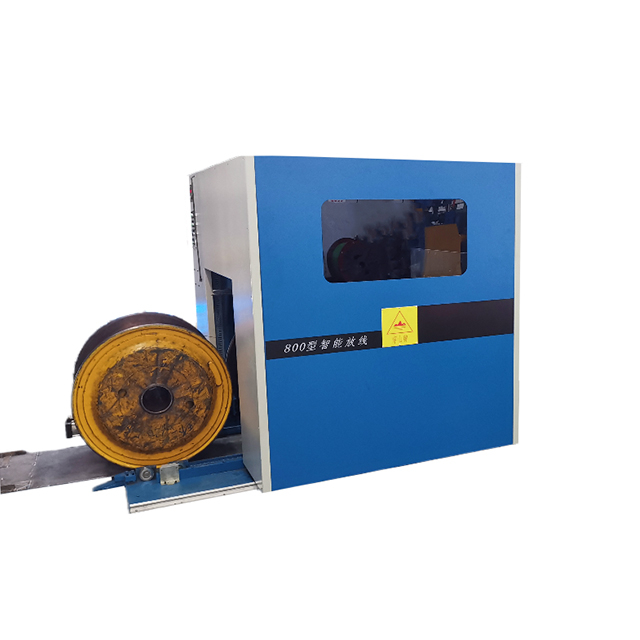

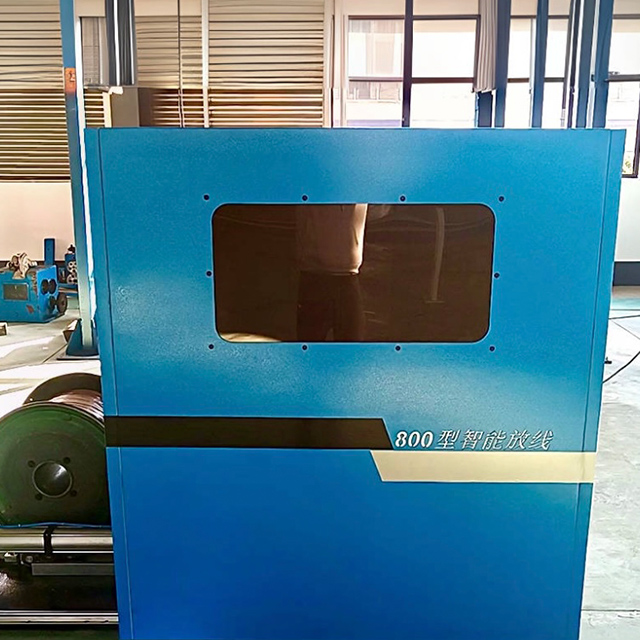

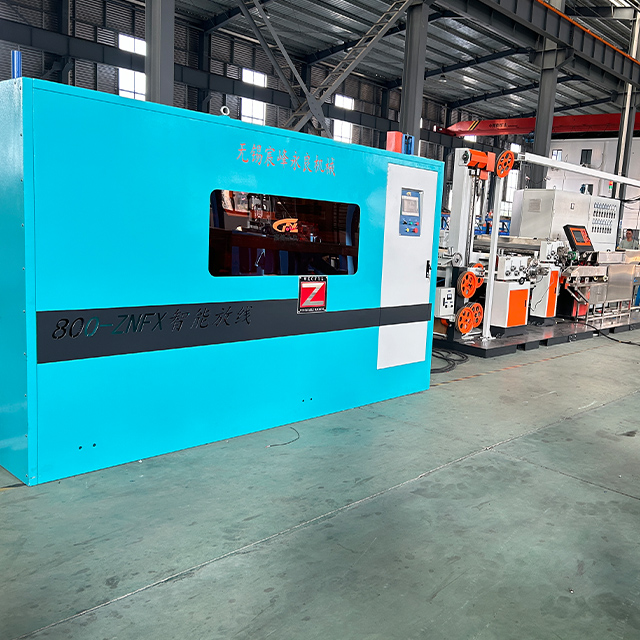

Тухайлах ялгац гишүүн 1000 м / Мин хос хөдөлгүүртэй PT-2000 Pay-OFF / SAPER систем кабелийн харьцах технологийг өндөр хурдны үржил шимгүй, туузтай, eathing хийх чиглэлээр бэхэлсэн кабелийн ур чадварыг илэрхийлнэ.
| Тоо хэмжээ: | |
|---|---|
Энэхүү дэвшилтэт хос моторт кабель татах, төлөх систем нь кабелийн үйлдвэрлэлийн явцад хурцадмал байдлыг нарийн хянахын тулд хос моторт синхрончлолыг ашигладаг. Энэ нь үйлдвэрлэлийн нийтлэг асуудлуудыг арилгадаг, тухайлбал:
Утас сунах
Хийх
Эвдрэл
Эдгээр асуудлууд нь материаллаг хог хаягдал, үйлдвэрлэлийн сааталд хүргэдэг.
Минутанд хамгийн ихдээ 1000 метр ажиллах хурдтай систем нь үйлдвэрлэлийн мөчлөгийн хугацааг эрс багасгаж, үйлдвэрлэлийн бүх үе шатанд кабелийн чанарыг тогтвортой байлгадаг.
1000 м/мин ажиллах хурд
Хурдатгал / удаашруулах налуу зам: 0.5 – 5 м/с² (програмчлах боломжтой)
Нэг хөдөлгүүртэй системтэй харьцуулахад үйлдвэрлэлийн хугацааг 30% бууруулдаг
Хоёр 7.5 кВт-ын хувьсах гүйдлийн серво мотор - нэг нь төлбөрөө төлөх, нөгөө нь авах зориулалттай
Бодит цагийн эргүүлэх момент - хурцадмал байдлын нарийвчлалыг ± 0.5% дотор хадгална
Кабелийн диаметрийн хүрээ: 0.5 мм - 50 мм OD
Нарийвчилсан алгоритм бүхий PLC-д суурилсан хяналтын систем
Дамрын диаметрийг тасралтгүй хянах, моторын хурдыг тохируулах, дамар солихыг урьдчилан таамаглах
Операторын оролцоог 80%-иар бууруулдаг
Гагнасан ган хүрээ (10 мм зузаантай)
Нарийвчлалтай боловсруулсан чиглүүлэгч бул
5000 кг хүртэлх дамарны жинг дэмждэг
Чичиргээний эсрэг бэхэлгээ - тоног төхөөрөмжийн элэгдлийг багасгадаг
| Параметрийн | утга |
|---|---|
| Хамгийн их хурд | 1000 м/мин |
| Хүчдэлийн нарийвчлал | ± 0.5% |
| Кабелийн диаметрийн хүрээ | 0.5 - 50 мм OD |
| Дамрын жингийн багтаамж | 5000 кг хүртэл |
| Хүчдэлийн хүрээ | 5N – 500N (10 алхам тохируулж) |
| Хамгийн бага дамар OD | 300 мм |
| Хамгийн бага дамар ID | 100 мм |
| Салбарын | хэрэглээний тохиолдол |
|---|---|
| Харилцаа холбооны кабель | Оптик шилэн кабель - кабель, туршилт, баглаа боодол |
| Цахилгааны үе үе үе үе | Цөмийн, усан цахилгаан станц, дулааны цахилгаан станцууд - хүнд даацын цахилгаан кабель |
| Барилгын | Өндөр суналтын ган утас - урьдчилан хүчдэлтэй бетон, гүүрний кабель, дүүжлүүрийн систем |
| Давуу тал | Ашиг |
|---|---|
| 1000 м/мин | Өндөр хурдны ажиллагаа |
| ±0.5% хурцадмал байдлын нарийвчлал | Тогтвортой чанар |
| 30% илүү хурдан үйлдвэрлэл | Циклийн хугацааг багасгасан |
| Операторын оролцоо 80% бага | Ухаалаг хяналт |
| 5000 кг дамар багтаамжтай | Хүнд даацын хэрэглээний програмууд |
| 5N - 500N хүчдэлийн хүрээ | Хатуу, уян хатан кабель |
А: Энэ нь хатуу болон уян кабелийг хоёуланг нь зохицуулж чадах уу?
Х: Тийм ээ. 10 алхамтай тохируулж хурцадмал тохируулга (5N - 500N) нь дараахь зүйлийг агуулна.
Хатуу кабель (гангаар хучигдсан цахилгаан кабель) - илүү өндөр барихад зориулсан нэмэлт пневматик тоормос
Уян хатан кабель (олон дамжуулагч өгөгдлийн кабель)
А: Дамрын хамгийн бага хэмжээ хэд вэ?
Х: 300 мм OD ба 100 мм ID - загвар гаргах, жижиг багц үйлдвэрлэх, захиалгат захиалга хийхэд тохиромжтой.
А: Системийг хүчдэлийн хэлбэлзлээс хэрхэн хамгаалдаг вэ?
Х: Үүнд:
Хэт хүчдэлээс хамгаалах төхөөрөмж (SPD) - 20 кА
Шугаман реакторууд - оролтын хүчдэлийг тогтворжуулах
UPS - 15 минутын нөөцлөх хүчин чадал
Асуулт: Энэ нь ямар диаметртэй кабелийг зохицуулах боломжтой вэ?
Х: 0.5 мм-ээс 50 мм-ийн гадна диаметртэй.
А: Хүчдэлийн хяналт хэр нарийвчлалтай вэ?
Х: Бодит цагийн эргүүлэх моментоор дамжуулан ±0.5% нарийвчлал.
А: Энэ нь үйлдвэрлэлийн хугацааг хэр хэмжээгээр бууруулдаг вэ?
Х: Нэг моторт системээс 30% илүү хурдан.
✅ 1000 м/мин дээд хурд
✅ ±0.5% суналтын нарийвчлал
✅ Үйлдвэрлэлийн хугацааг 30% бууруулна
✅ Операторын оролцоо 80% бага
✅ 0.5 – 50 мм-ийн OD кабелийг зохицуулна
✅ 5000 кг хүртэлх дамарыг дэмждэг
✅ 5N – 500N тохируулж хурцадмал байдал
✅ PLC дээр суурилсан ухаалаг хяналт
